Новые опознания.

Сообщение

DemonV · #51

Serjio писал(а):Да без всяких "шаманских" штучек отлично видно, что левый край буквы скошен... так что ИЛВ

Да наверное. Я хотел акцентировать не букву, а цифру. ИЛВ1

DemonV · #52

Serjio писал(а):Может...я за что купил за то и продал... Хотя до сегодняшнего дня я ошибок там не замечал....

На чертеже со стр. 376 нижнего ряда ножек с номерами от 1 до 53 вообще нет. Так что есть, наверное, некоторые неточности...

Serjio · #53

DemonV писал(а):...ряда ножек с номерами от 1 до 53 вообще нет...

Да точно косяк...блин...

Да там и в тексте на 375 странице написано что выводы только с двух сторон (это и сбило с толку!). Ну что же поделаешь... я же говорил уже что советским книгам можно верить не более чем на 50%.

Кстати вы примерно знаете где маркировка на вашем и можно при ярком свете глянуть что там написано(её видно через балон).

DemonV · #54

Serjio писал(а):Кстати вы примерно знаете где маркировка на вашем и можно при ярком свете глянуть что там написано(её видно через балон).

Дык я так и сделал. Пишу же - через стеклянное ребро этого бутерброда с жутким преломлением разглядел "ИЛВ1-48..." дальше не видно, но дальше и так понятно что "...5х7"

Serjio · #55

DemonV писал(а):разглядел "ИЛВ1-48..."

Тогда понятно. Интересно чем ИЛВ2 от ИЛВ1 отличается...если верить документации, то кардинальных отличий нет...

DemonV · #56

Serjio писал(а):
DemonV писал(а):разглядел "ИЛВ1-48..."
Тогда понятно. Интересно чем ИЛВ2 от ИЛВ1 отличается...если верить документации, то кардинальных отличий нет...

Вчера тоже задался этим вопросом. Исходя из документации - яркостью и размерами знакомест. Но повертев штангенциркуль вокруг своего индикатора вопросов появилось еще больше. Не осилил их вчера сюда написать, но раз уж не мне одному интересно, сегодня вечером постараюсь.

#57

Вставлю свои 5 копеек.

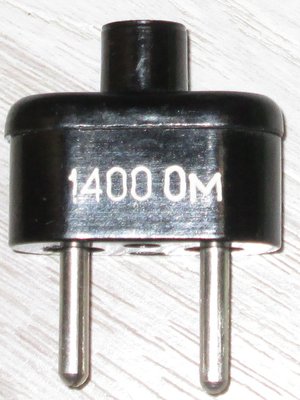

Подарили вилочку. От какого прибора она?
Внутри млт-2

DemonV · #58

НТ-79?
https://radiowiki.ru/wiki/%D0%A1%D1%82% ... 05.djvu/35

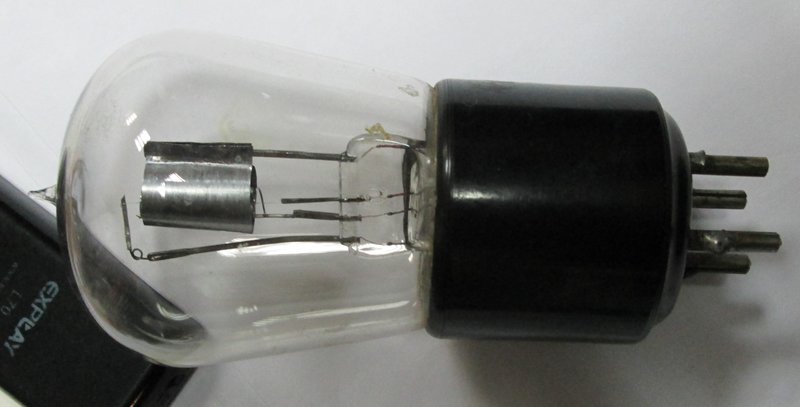

Еле различимое "вЭо" в ромбике и всё (на 3-м фото чуть заметно), ничего другого ни под какими углами не просматривается... Кстати, может есть способы? Например под ультрафиолет сунуть...

#59

Тэкс, знакомая лампочка)))
Я самолично на её бок бумажку с названием наклеивала.
Содрали?

DemonV · #60

Так расскажи про нее больше чем я сам знаю

#61

Думаешь, я помню ее название спустя несколько лет? Пять минут ей рожицы строила пытаясь прочесть название.

DemonV · #62

Ну сейас опытные форумчане помогут наверное

#63

Дима, тебе лучше тут спросить.
Здесь больше по камням.
О! Обнаружила у себя ее фотку.

Сцилли · #64

Знатоки! Подскажите, пожалуйста от чего такая платка с набором многооборотных резисторов и с какого мага подкасетники, может нужны кому?

Serjio · #65

Маркировку микросхем напишите, которые в зелёных панельках стоят.

Пентатоник · #66

Многие пытались отодрать эту хреновину от стены, но никому это не удалось

Сцилли · #67

Наверное, отодрать пытались инвалиды без рук. Длинной отвертки ни у кого не нашлось? Микросхемы - UA3039HM Hong Kong.

Старый мастер · #68

Пентатоник писал(а):Многие пытались отодрать эту хреновину от стены, но никому это не удалось

А зачем? всё более менее ценное снято, кроме цветмета(реле)

Пентатоник · #69

Я хотел узнать, как называются эти ящики, какого они года, чьего производства...

Сцилли писал(а):Микросхемы - UA3039HM Hong Kong.

А где они там, покажите на фото...

Получается, этот агрегат уже не советский, а российский?

yuriy · #70

Пентатоник писал(а):Многие пытались отодрать эту хреновину от стены,

Пульт охранной сигнализации.

lapa · #71

Пентатоник писал(а):Многие пытались отодрать эту хреновину от стены, но никому это не удалось

Пристрелены поди, или приварены к закладным. Обычно так крепили, вес-то большой.

Сцилли · #72

Сцилли писал(а):Знатоки! Подскажите, пожалуйста от чего такая платка с набором многооборотных резисторов и с какого мага подкасетники, может нужны кому?

Вот эти микросхемы. Навел справку - набор диодов. Что они делают в совокупности с резюками - загадка!

yuriy · #73

Сцилли писал(а):набор диодов. Что они делают в совокупности с резюками

Диодный дешифратор.

Pedro · #74

Пентатоник писал(а):Я хотел узнать, как называются эти ящики, какого они года, чьего производства...

станция пожарной сигнализации ТОЛ-10/100
типовой пейзаж

Пентатоник · #75

Pedro, как всегда, крут. Спасибо. Вот если бы ещё и это опознать: http://rt20.mybb2.ru/viewtopic.php?p=2031681#p2031681

Пентатоник · #76

Pedro, подскажите, как называется этот диспетчерский пульт, каких он годов?

Pedro · #77

Самый адский самопал

kuzmin · #78

Сцилли, это подкатушечники.

Пентатоник · #79

Довольно внушительный самопал... Плюс был ещё как минимум один такой же пульт в другой диспетчерской... Добавлю фото:

yuriy · #80

На последнем фото даже АГУ 10 стоит.

Jeekim · #81

kuzmin писал(а):Сцилли, это подкатушечники.

От Elfa 201.

DemonV · #82

DemonV писал(а):
НТ-79?
https://radiowiki.ru/wiki/%D0%A1%D1%82% ... 05.djvu/35
Еле различимое "вЭо" в ромбике и всё (на 3-м фото чуть заметно), ничего другого ни под какими углами не просматривается... Кстати, может есть способы? Например под ультрафиолет сунуть...

Разглядел под ромбом с левой стороны буквы "ЭВ" (совершенно точно), а с правой стороны - цифру 3 или 8 (или букву З)
Это как-то может помочь в разгадке данной незнакомки? По запросам "лампа ЭВ-3" и "лампа ЭВ-8" Гугль молчит...

DemonV · #83

Лампа пока остаётся загадкой...
А вот это что?

Звонится как два диода (не мост, а именно два отдельных диода). Или варикапа? Точка на корпусе красная.

Oxygen · #84

DemonV писал(а):... Точка на корпусе красная.

КДС523АМ

DemonV · #85

Oxygen писал(а):КДС523АМ

Благодарю!

Пентатоник · #86

Просматривая финскую кинохронику 1941 года, наткнулся на вот такой финский санный магнитофон:

[video][/video]

Кто-нибудь знает, что это за модель?

Сцилли · #87

Подсажите, пожалуйста! Очень тяжелый, исключительно медный радиатор, не самопал, в каком усилке он применялся? Сдавать такую красотень, душа противится.

yuriy · #88

Сцилли
Не обязательно в усилке. Мог и в промышленном питальнике стоять.

Сцилли · #89

На 80% уверен, что от "брехунка". Интересно от какого, реостатная планка слегка погнута трансик вроде цел.

Все, нашел! Абонентский громкоговоритель "Рига", только у него ручка регулятора - клювик, и выходит сразу на реостат, прикрепленный к трансформатору. Жаль целиком не достался.

От чего платки не подскажите? Малая с деталями 63г. большая 70г. Вот еще устройство, непонятного назначения.

Что там делает лампочка, спираль греет? Выводы под стандартную вилку?

Сцилли · #90

Разобрался, учебно - наглядно-лабораторное. Изменение сопротивления металлического проводника под воздействием тепла. Тепло - от лампочки.

Oleg456 · #91

.

От чего платки не подскажите? Малая с деталями 63г. большая 70г. Обе платы от приёмников, большая от приёмника Альпинист.

Alexandr · #92

Малая плата от приемника "Нева-2".
http://www.rw6ase.narod.ru/00/rp_p1/newa2.html

kolyatern · #93

большая плата - Альпинист
http://www.rw6ase.narod.ru/00/rp_p/alpinist1_10.jpg

Сцилли · #94

Еще платку разбомжованную нашел. Выдраны оконечные транзюки, подозреваю, из-за радиаторов. Похожа на УНЧ от какого-то электрофона, судя по кол-ву каскадов, но, возможно, и от приемника?

alexsan · #95

Сцилли
http://www.rw6ase.narod.ru/00/el_p/akkord201s8.jpg

Serjio · #96

Похоже на Аккорд-201 стерео...один канал усилителя...

Сцилли · #97

Пишу в теме опознания. прошу подсказать, как отличить транзистор КТ3102 от КТ368? По новой маркировке у обоих на торце две белых точки. Заранее благодарен!

Сцилли · #98

Знаю что от блока питания тел. "Рубин" . Чтобы не лопатить кучу схем, подскажите, пожалуйста, от какого?

Sulphur · #99

Наверно от общей серии УПИМЦТ-61-II...

Serjio · #100

Блок питания БП-15 от Рубина Ц-201(202).
