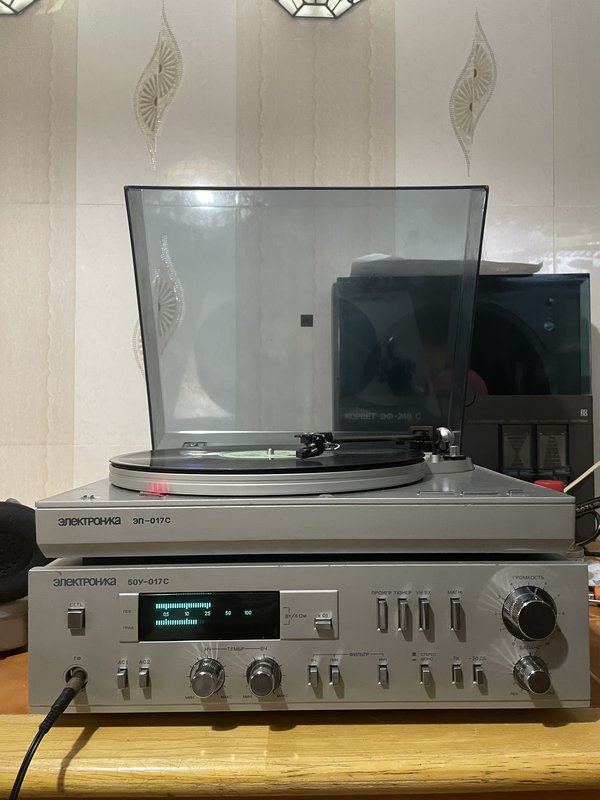

У меня обое 1992-го,приобретены мною в разных местах в разное время,не удивлюсь,если их раскомплектовали в магазе.У нас это практиковалось.
Эт хорошо. Внутрь лезть сего девайса - занятие на любителя. Ни разу не встречал ничего подобного. При весьма продвинутой схеме непосредственно усилителя в кучу всё это сводили враги рода человеческого. Один только стабилизатор +- 23В, разделённый надвое по платам УМов чего стоит. Кстати греется довольно изрядно, рука не терпит. И путешествующие по платам/разъёмам сигналы искать на схемах очень занятно. В сети попадалась боле-мене толковая статья чела, апгрейдировавшего сие изделие. Но я пожалуй не рискну.
Покупал в конце 80-х вначале проигрыватель, пополам с другом, он взял усилитель ЭФ 017, тогда отдельно они не продавались. Усилитель в паспорте записан как электрофон, так он по ГОСТу выпущен, но у проигрывателя есть своя инструкция и его заводской номер и дата выпуска вписаны туда.
На плате УМ резисторы 0,25Вт в стабилизаторах стоят, дык до черна.А в БП ваще жесть со шлейфами. Из пяти четыре одинакового цвета, а все пять одинаковые 8-pin и ключ везде на четверке.
Я на них маркером черным метки поставил. Пока разбирал-собирал шлейф придавил на массу, который выход с ООС на плату реле (почему так назвали, непонятно, реле там нет).
. Тоже вопрос - зачем тащить ООС, чтобы на другом конце соединить с выходом?
Что-то погорело, внешне не видно, придётся копать. Но их нет на плате реле, на задней панели установлены.
У меня в подобном случае перегорел печатный проводник в БП.Там общие с полплаты нарисованы,а питающие ± с волосок .
На своих, изменил кривую ТК, сдвинув её вниз. Она с завода настроена на 35 АС 015.По мне, так ТК там затрагивает и нижнюю середину, что не хорошо звучало на 25 АС 033. В идеале, под каждые АС желательно настраивать и помещение. Ещё эквалайзером убирал резонанс комнаты на 125 Гц, примерно на 3-6 дбbluezmoon писал(а): ↑03 фев 2023, 11:26ВЧ и СЧ отрабатывает очень даже не плохо,а вот НЧ кмк маловато,нету сочности.Не спасает ни ТК,ни полностью вывернутый вправо регулятор,здесь начинает бубнить.Эмбээмок и прочих бээмтэшек там нет.
Мой вердикт:Брига не переиграл,уступает,а потому в чЮлан на хранение,да и с эпом напару
отсутствие контакта в пайках прочно держущихся за счёт лака.
А кстати,да,я забыл упомянуть.Когда шарился по печати,проверяя все без исключения дорожки,наткнулся на такой факт.У выходников базы общие,дык вот у одной пары базы висели в воздухе.Штырь плата верх-низ звонится,а вот по печати через один мм контакт пропадает,хотя визуально ничего не видно.Возможно как-то связано с болтанкой штыря.
. отпаяйте ВСЕ выводы и прозвоните каналы регулятора на симметричность в разных положения регулятора.
Вот я с кнопкой-то промашку дал,надо было в обоих положениях посмотреть.Теперь не скоро уже.В ссылке он.
- если таки затруднится посмотреть схему, то это не 100% гарантия "успеха": не все цепи ТК коммутируются.
Нет, ОС идет если подключить фишку выхода на АС.ОС через R22 есть? Там же "1" "уходит" за УМ.
Никакие. Ибо прозваниваються нормально, в плате.
Т.к. я только что занимался левым каналом,то скажу,что большого смысла в этом нет.Если без выпаивания из платы и в режиме прозвонки диодов транзистор не пробит,то он живой.Другими словами пробитый транзистор или переход в обрыве мультиметр покажет и без выпаивания.
Я говорил о бесполезности этого мероприятия именно в этом усилителе.
так сделайте!
