надо взять РОДНУЮ схему, ибо их было штуки четыре немного разных.
- это НЕ ТРАНЗИСТОРЫ! Это- конденсаторы-электролиты, которые периодически просто "положено" менять.
|
|
надо взять РОДНУЮ схему, ибо их было штуки четыре немного разных.
- это НЕ ТРАНЗИСТОРЫ! Это- конденсаторы-электролиты, которые периодически просто "положено" менять.
У меня на усе , один предохранитель на входе перед трансформатором , два после трансформатора, один на блоке коммутации. Они живые и не горят.
получается, ВСЕ не горят.
чудес не бывает. Либо поменяны не все- либо поменяны "криво". А про "проверены"- воще недоступно. Что ВСЕ ВЫПАИВАЛИ и ВПАИВАЛИ обратно?!
Получается все не горятСамый ! писал(а): ↑15 апр 2023, 21:52получается, ВСЕ не горят.чудес не бывает. Либо поменяны не все- либо поменяны "криво". А про "проверены"- воще недоступно. Что ВСЕ ВЫПАИВАЛИ и ВПАИВАЛИ обратно?!
По ремонту тут viewtopic.php?t=46016
- как-то надо точнее определяться, как и с предохранителями.
Нашел схему, там предохранители, после трансформатора , обозначены как FU, без номеров.
при чём тут ОБЩИЙ выпрямитель (!)- т.е. на ДВА канала, если тихо работает ОДИН канал ?!
Логика была просто проверить нет ли изменений после их полуторагодовалой замены. Путём выборочного выпаивания и замера ёмкости.
Прошу прощения, за тупые вопросы. Хотелось разобраться самому, но информации, нет.
ИМХО ломать оставшееся, и "ситуация" с предами это подтверждает.
Сначала блок который замыкает на радиатор. И место куда он должен быть прикручен.Самый ! писал(а): ↑15 апр 2023, 22:48ИМХО ломать оставшееся, и "ситуация" с предами это подтверждает.

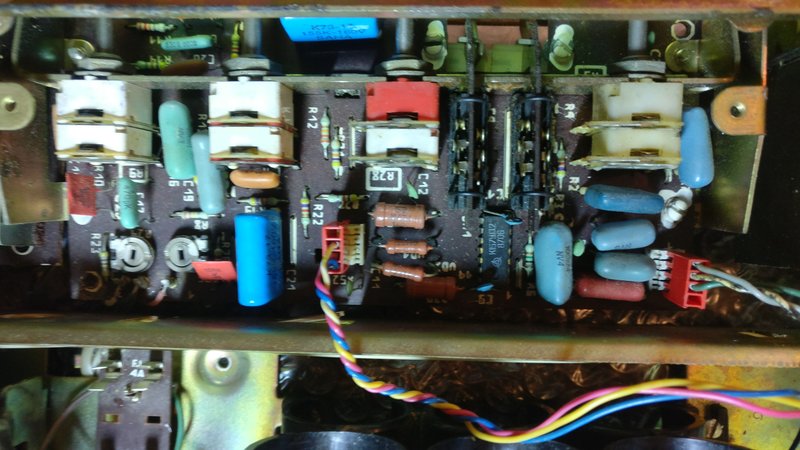

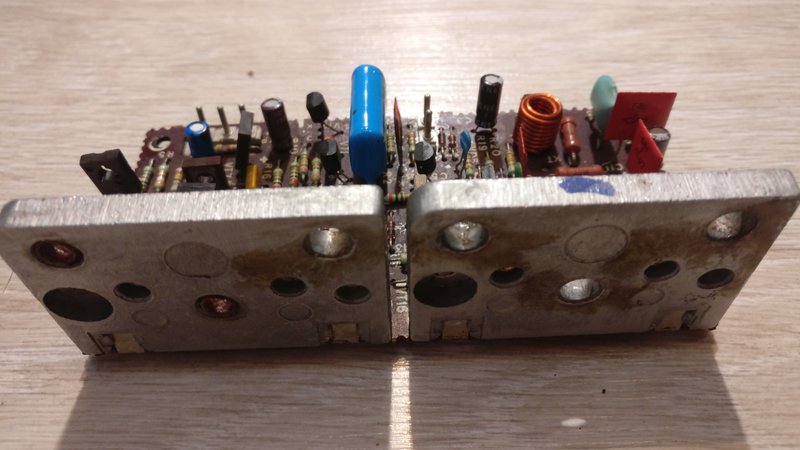

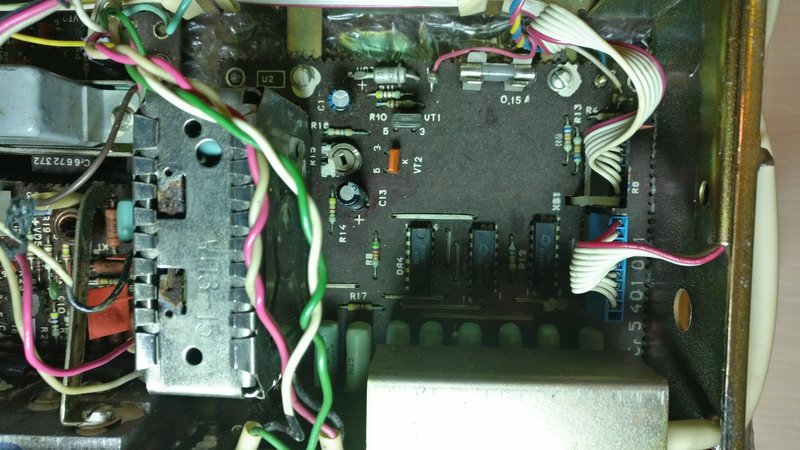

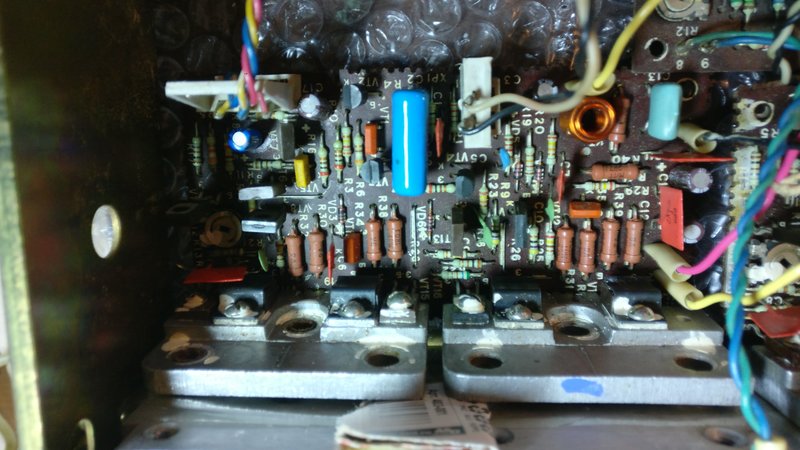

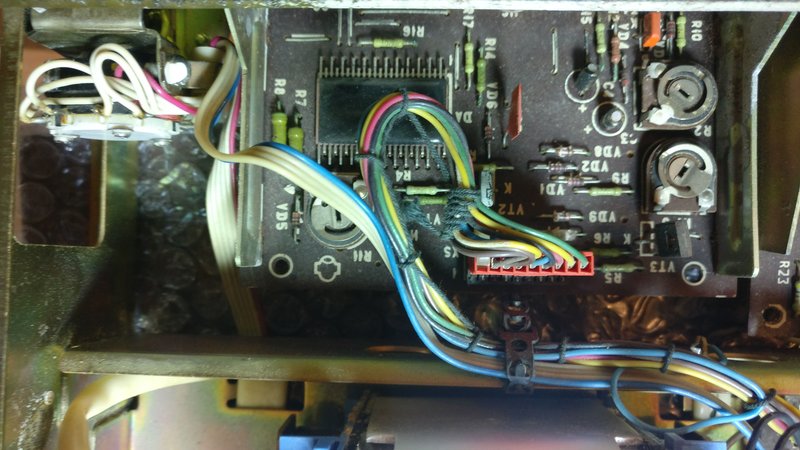

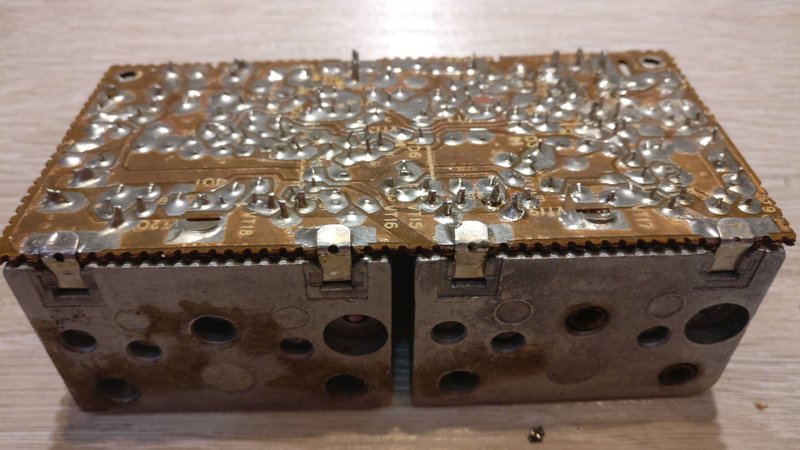

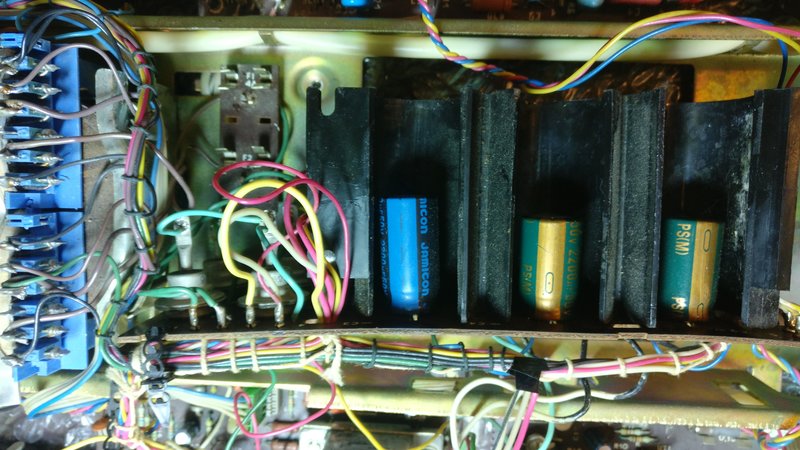

Сделайте фотки всех узлов внятные, сначала "неисправного" УНЧ-50-8.
И пож-ста в тему viewtopic.php?t=46016, дабы не плодить несколько паралельных.
Т.е. блок , не прикрученный к усилителю, на столе работает нормально- только "тихо"- ?

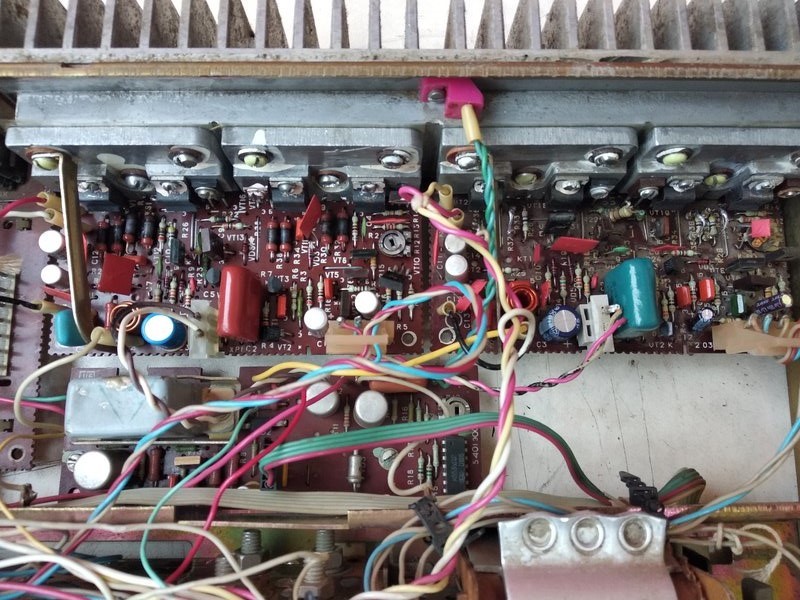

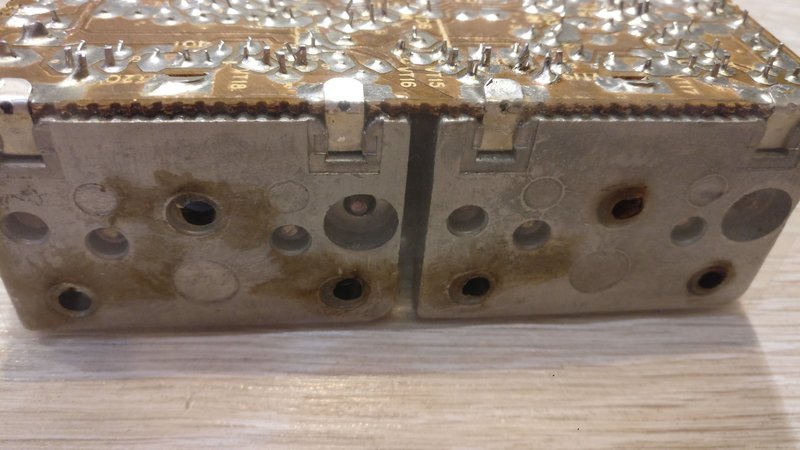

Добрый день! С прокладкой и КЗ разобрался, одно текстолитовое прокладка-кольцо развалилось и возможно где-то болт коротил на радиатор.Самый ! писал(а): ↑15 апр 2023, 22:48ИМХО ломать оставшееся, и "ситуация" с предами это подтверждает.
Сделайте фотки всех узлов внятные, сначала "неисправного" УНЧ-50-8.
И пож-ста в тему viewtopic.php?t=46016, дабы не плодить несколько паралельных.
Т.е. блок , не прикрученный к усилителю, на столе работает нормально- только "тихо"- ?
Привет! Какой стабилитрон ставить, и нужно ли изменить номиналы R 47, 48.ГОГА рижский писал(а): ↑11 апр 2017, 18:22Идём дальше и слегка переделываем ТБ:
Суть переделки:
1.
Стабилизируем напряжение питания ОУ стабилитронами 10 - 12 Вольт.
В оригинале ТБ питается не стабилизированным напряжением.
В принципе, для ОУ это необязательно, но... напруга питания практически предельная и 157УД2 начинают бухтеть и пумповать.
По началу мы никак не могли понять, что происходит и просто меняли ОУ.
Потом разобрались и стали ставить стабилитроны тем самым чуть уменьшая питание.
А, потом увидели, что завод пришёл к таким же выводам и также начал ставить стабилитроны.
2.
Избавляемся от неполярных электролитов.
Моё личное мнение - неполярные электролиты - это очень вредная штука и от этого надо избавляться.
От С 9-10 избавляемся по прямому: ставим перемычку.
От С 23-24 таким образом избавиться не получается и я поставил конденсаторы с подпоркой.
Дело в том, что электролитическому конденсатору обязательно нужно поляризующее напряжение.
3.
Ну и как обычно, займёмся тонкомпенсацией.
Превратим её в такую, которую хочется включать, а не выключать.
На схеме показан один канал с новой ТК.
Номиналы не совсем соответствую расчётным и подбирались исключительно по приятности звучания.
На схеме не показано, но точку соединения конденсаторов 12000 и 300 пФ надо заземлить через 1.0 МОм.
Тогда не будет щелчка при включении ТК.
Единственное неудобство - это то что физически переключатель реализован из двух секций.
Для этого я воспользовался ламелями переключателя моно/стерео.
Удачи в модернизации!
![]()
- ???
желательно увеличить в ЛЮБОМ случае, ибо например, с Вега МП-120 обрезание НЧ будет и на слух. Несовместимость разных производителей. В ссылке расписано.Andrey Smirnov писал(а): ↑11 сен 2023, 18:06придётся увеличить ёмкость всех разделительных конденсаторов на плате коммутаторов входов
Вот это правильно,что разные источники выдают разное напряжение.Andrey Smirnov писал(а): ↑12 сен 2023, 16:40сопротивление канала коммутатора зависит от напряжения на нем, с учетом того, что параметры нормировались для уровня сигнала 0,2 вольта, а современные цифровые источники дают в 10 раз больше - это становится критично
почему-то оказалось достаточным для других УКУ, где на входе сразу "громкость". Да сами убрали аж пару позже. Скорее перестраховка для полного фен-шуя.Andrey Smirnov писал(а): ↑12 сен 2023, 16:40Без него входное сопротивление оказывается недостаточным.
- тянуть пачку проводов к передней панели или делать длинную тягу к задней- есть оба варианта в др. УКУ.
редко встречается- помню всего пару УКУ, наверно дорого при надёжных реле и "изначально" не было достка "звуковых". Да мода на электронные заменители механики была.
Я оба варианта делал...la59 писал(а): ↑13 сен 2023, 10:57У меня GRUNDIG A-903 с переключателями как у Электроники Б1-01 нет ни какого фона в этих аппаратах,хоть в колонку залезть. Я бы попытался сделать коммутацию на родном галетнике поставив хорошие экранированные провода. Для надёжности в металлическую пружину пропихнул их, как в Б1-01. Мне думается это самое простое. Можно и с реле но там посложнее и реле не любое не поставишь.
Andrey Smirnov писал(а): ↑11 сен 2023, 06:34Потребляемый ток ОУ К157УД2 в данной схеме не изменяется сколь-либо заметно, поэтому и стабилизация питания - далеко не самое важное... Вреда не будет, конечно - но и пользы абсолютно никакой. Лучше бы посмотрели на странный рудимент в цепи инвертирующих входов первого ОУ...Ну, и: номинал коррекции первого и третьего ОУ каждого канала выбран меньше оптимального! Если для первого каскада "странный" номинал объясняется тем, что в схеме нет двух деталей (подсказка - там же: обратите внимание на указанные переменные напряжения на входе и выходе повторителя!
), которые исходно были, то ошибка в номинале коррекции микросхем темброблока вообще необъяснима... А потом пол форума доказывает с пеной у рта, что К157УД2 плохая микросхема, при том, что по параметрам это очень неплохой ОУ...
это "подобное" встречается ещё в неск. УКУ.
скорей всего унч перепутали питания.а что со вторым модулям делали непонятно.Попросили посмотреть бесплатно? А если за деньги, назовите клиенту сумму, устраивающая вас за этот ремонт. А ремонту то почему не подлежит? Платы все на месте, детали копеечные, работы максимум на два дня.
Частая ошибка. У разных версий оконечников питание отличается - а здесь явно оконечники двух разных типов...
