Усилитель Электроника Б1-01

[Евгений 010]

Ещё раз повторюсь, что баса там дофига, но он бубнящий и не чёткий. Резкости нет и детальности, просто громыхает как пустой мусоровоз при опрокидвании в себя контейнера. Там где удар в барабан должен быть чёткий и короткий, этот усилитель превращает в раскат грома.
Попробую временно поставить пару последовательно 63В 22000мкФ после формовки, если ничего не изменится, то это значит что б1-01 такой и есть сам по себе.
Если это так, то придётся избавляться от четырёх этих б1-01

[bluezmoon]

этот усилитель превращает в раскат грома

Поинтересуюсь,с чем применяете?
Про АС,конечно.У меня один подключен к 25АС-027,другой к 25АС-128.Разница ощутима.

[Евгений 010]

Радиотехника 35АС-201 всеядные колонки.
Усилитель от Электрофона вега 002 даёт столько же НЧ, звук одинаковый в прямом сравнении, но детальность на НЧ у веги выше,всё разборчиво и красиво.Сравнивалось всё на таком вот коммутаторе даже в слепом тесте.

[bluezmoon]

35АС-201 всеядные колонки.

от четырёх этих б1-01

Если все четыре штуки гремят,как мусоровоз,то может для начала с другой акустикой испытать.

[Евгений 010]

Четыре остальные не сравнивал и не слушал.Их сначала нужно приводить в порядок. Это различные версии все, начиная с 75В казанская без реле, 66в брянская без реле, 66в казанская с реле и казанская 66в но выходные кт819

[la59]

Евгений 010, А может всё из за того что штатные колонки 20ас были 16 ом. Надо свой подключить послушать Я обычно слушаю на 8 омных колонках.

[Игорь40]

Наверное сначала нужно усилитель отремонтировать, поставить на выход те кондёры какие должны быть ( в смысле емкости)Слушаю с 35АС-012
такого не замечал по поводу баса, слушал на 10мас-1, тоже нормально.

[schtiver]

Я обычно слушаю на 8 омных колонках.

Он и на 4 омных 25ас-302 прекрасно звучит (с ТК вообще огонь), главное не перебарщивать.

[Игорь40]

По мне Б1-01 и УКУ-020 одни из лучших наших усилителей (имеют отличную внешность и приличный звук) может и не лучший звук, но и не худший это уж точно. Тон компенсация действительно отличная.

[Mitrich1979]

Здравствуйте. Есть данный усилитель, вопрос такой, там выходные конденсаторы 50вольт 10000мкф, подсохли, есть в наличии на 63вольта 15000мкф.Их можно ставить на выход вместо 10000мкф? По размеру подходят.

[bluezmoon]

Mitrich1979, их бы замерить сначала, а насчет можно-неможно, поставьте, да послушайте. Критического ничего не произойдет.

[Самый !]

63вольта 15000мкф

после длительного хранения при первом включении м.б. нехилый зарядный ток.
Можно.

[la59]

В моём экземпляре все родные большие электролиты сдохли за не большой срок прогона и начала эксплуатации. На выход ставил 6800х63в какие были в наличии. Были же ранние варианты с 2000 мкф...ни чего не заметил с ними в звуке. Правда после и не сравнивал с другими усилителями. А 15000 мкф думаю сойдёт а бы места хватило. Есть у меня 22000х63 и 33000х63, но ни в один усилитель не поставишь габарит раза в два больше бриговских.

[bluezmoon]

габарит раза в два больше

У меня тут строчка закончилась,думал на слелующей ...самого усилителя .
У меня в обоих родные стоят.По косметике хоть и есть косяки,но внутрянка в обоих была максимально приближена к оригиналу.Работают обое.Банки все оставил.АС подключается сек через пятнадцать,через примерно столько же отключаются.

[Mitrich1979]

Купил его убитым полностью. Менял кт601, кт203, стояли в мощнике пластмасски, сгоревшие. Купил металлические. Вместо кт807 стояли кт805, тоже поставил родные 807,поменял все конденсаторы на Элна, Ничикон. В предварях с15 керамику на 120пф сменил на слюду КСО 120пф.Вот только по питанию надо поменять. А так звук очень нравится, нехуже Брига. Просто будут ли изменения в звуке если вместо 10000 поставить 15000? Как скажется на нч, станет ли их больше или наоборот убавятся.

[Самый !]

звук очень нравится, нехуже Брига

да хуже Брига-то некуда.
Изменения вряд ли будут, ибо ограничения там "до" выходных электролитов.
viewtopic.php?p=2326474#p2326474

[Uru]

вместо 10000 поставить 15000?

Хуже не станет,этот броненосец,крейсер Аврора скушает и не подавится...

Как скажется на нч, станет ли их больше

Тут можно подумать о покупке бас гитары,вот у нее басов хоть отбавляй(шутка)

[Mitrich1979]

В моём экземпляре все родные большие электролиты сдохли за не большой срок прогона и начала эксплуатации. На выход ставил 6800х63в какие были в наличии. Были же ранние варианты с 2000 мкф...ни чего не заметил с ними в звуке. Правда после и не сравнивал с другими усилителями. А 15000 мкф думаю сойдёт а бы места хватило. Есть у меня 22000х63 и 33000х63, но ни в один усилитель не поставишь габарит раза в два больше бриговских.

Редкая вещь! Я даже ниразу невстречал таких. Если такие огромные, там отдача по току охрененная!

[la59]

Mitrich1979, Да вещь интересная, но ни в один стандартный усилитель не влезет. Только ваять корпус и собирать что то мощное УМ.

[Mitrich1979]

Mitrich1979, Да вещь интересная, но ни в один стандартный усилитель не влезет. Только ваять корпус и собирать что то мощное УМ.

Еще такая проблема. На 4ома если громкости дашь, идет треск в колонках, довольно непртяный, какбудто динаиик хрипит. На 8 ом всë нормально работает.

[Самый !]

там отдача по току охрененная!

ага, но изначально- по его "получению". Палка с более толстым вторым концом.
Либо эти электролиты таки текут, либо ток покоя сбит.
Проверить по-питания на выходе, ток покоя.

[bluezmoon]

Только ваять корпус и собирать что то мощное УМ

Их хоть куда-то можно пристроить с таким напряжением.А вот у меня такие же дураки,только 68000,0х16V,вот их хрена куда приспособишь

[Mitrich1979]

Только ваять корпус и собирать что то мощное УМ

Их хоть куда-то можно пристроить с таким напряжением.А вот у меня такие же дураки,только 68000,0х16V,вот их хрена куда приспособишь

в машину, даже если ты не поклонник сабвуферов, конденсаторы лишние не будут.

[bluezmoon]

Да не,у меня в автах все штатно,я наверно уже двадцать лет этис не заморачиваюсь.

[Самый !]

Импульсные броски в авто прямо по питанию м.б. до 60-ти в., а рабочее напряжение сети- 14,5в., что уже на пределе.

[bluezmoon]

Самый !, любопытно-то где они могли применяться?

[Самый !]

Что-то подобное видел в старых коммутаторах питания, хранения заряда на момент переключения основное-резервное питание. Не путать с "гарантированным" от АКБ, тут скорее смена фаз-фидера.
Там были целые "батареи" их электролитов на 4700-10 000. Но напряжение уж не помню.

[Mitrich1979]

Приветствую.Такой вопрос.В предварях в Б1-01 стоят входные кондеры электролиты по 1мкф, в мощниках электролиты по 2мкф.Можно ли их поменять на плëнку таких же емкостей? И керамику заменить тоже на плëнку. Не будет ли хуже?

[la59]

Mitrich1979, Жаль у себя так не сделал, теперь уже не полезу, а если и когда придётся лезть точно забуду.

[Самый !]

в мощниках электролиты по 2мкф.Можно ли их поменять на плëнку таких же емкостей?

даже следует: плёнка "вечная", а бОльшя ёмкость пропустит ниже НЧ.

И керамику заменить тоже на плëнку

- Если проходные (в ТБ) то да, а если в фильтрах питания и коррекции ОУ (блокирующие) - то НЕТ: керамика лучше работает на ВЧ.
В коррекции звука- следует она может давать "звон", но там обычно не ставят керамику. Её ставят если нужна очень мелкая и плёнки такой нет.
"Призвон" " в звуке некоторым и нравится.

[Mitrich1979]

С15 в преде на тембрах стояла керамика на 120пф.Я заменил на слюду КСО 120пф.Там же в преде стоит С21 керамика на 0.15мкф.Вот думаю менять на пленку или нет.

[Самый !]

Там же в преде стоит С21 керамика на 0.15мкф

весьма растяжимо где.
Имеет смысл кусок схемы прикладывать, дабы мне не искать время не тратить и схемы м.б. РАЗНЫЕ.

[Mitrich1979]

Там же в преде стоит С21 керамика на 0.15мкф

весьма растяжимо где.
Имеет смысл кусок схемы прикладывать, дабы мне не искать время не тратить и схемы м.б. РАЗНЫЕ.

[Mitrich1979]

Там же в преде стоит С21 керамика на 0.15мкф

весьма растяжимо где.
Имеет смысл кусок схемы прикладывать, дабы мне не искать время не тратить и схемы м.б. РАЗНЫЕ.

[Самый !]

Mitrich1979, это блокирующая по питанию- между "+31в" и "землёй" , и было сказано: лучше если будет керамика тут.
После того, как я расписал

Вот думаю менять на пленку или нет

- типа верить таки мне или нет?

[Anton38]

Доброго времени суток участникам данного форума!
Пытаюсь привести в рабочее состояние усилитель электроника б1-01, есть трудности и прошу совета.
Поведение до ремонта: звук выдавал глухой, при положении громкости 1/4 звук левого канала пропадал, не горела лампа подсветки индикаторов.

Произвел манипуляции:
- платы предварительного и предоконечного усиления (сьемные):
перепаяны все электролит. конденсаторы с соблюдением емкости и вольтажа (керамич. конденсаторы закупил, но отговорили менять, мол они вечные + содержат драг металлы)
некоторые резисторы поменял, составил таблицу, при различии номиналов между платами более 3% менял сразу
диоды и транзисторы прозвонил мультиметром
- заменил шнур питания
- плата оконечного усиления: были сгоревшие резисторы и подозрительные диоды, заменил их, остались родными 5вт резисторы и конденсатры 0.1мкф
- осмотрел весь усилитель вдоль и поперек, осмотрел пайку плат, подтеков больших конденсаторов нет, другие видимые повреждения, прозвонил большие транзисторы кт808 на обрыв и кз, итд

Поведение после манипуляций: включается с хлопком в динамики, на ручку громкости не реагирует, музыку слышно но на мин. громкости, лампа подсветки работает. Если снять крышку корпуса и крышку над потенциометрами и включить, то звук появляется, громкость регулируется. Выдает высокие и низкие частоты хорошо, есть какие то хрипы и искажения в моментах. При выключении питания звук продолжает идти еще около 10-12 секунд. С чем связано такое поведение?
Колонки большие советские (модель не знаю, похожи на s90), левая 4.5ом, правая 4.0ома. Источник звука - ПК, через самодельный кабель 3.5jack - 5din, подключается в разъемы "ун.вход1" и "ун.вход2".

Имею мультиметр и паяльник, и желание вернуть рабочее состояние усилителю. Знаний в области ремонта музыкальных приборов нет, решил делать на энтузиазме. Усилитель в семье не один десяток лет, работал хорошо (когда-то) умирал постепенно.

[Alexaund]

Честно говоря, качество пайки оставляет. Но лишь бы работало. На крышку экрана где-то КЗ. МБМ 0.1 мк тоже лучше поменять. Кондесаторы по питанию преда (сбоку К50-6) поменять.

При выключении питания звук продолжает идти еще около 10-12 секунд. С чем связано такое поведение?

Конденсатор держит емкость. Задержку по включению проверьте, поэтому хлопает. Там тоже емкости под замену.
Да, и тумблер отстой.

[la59]

Anton38, Включение с хлопками говорит что у вас не работает реле задержки Это плата с реле возле трансформатора. Там задержка примерно сек 20 -30. Про крышку, думаю что крышка замыкает что то на корпус касаясь например выводов регуляторов или ещё чего. Хрипы могут быть, если меняли тупо резисторы....надо проверить ток покоя и симметрию плеч выходного каскада. Конденсаторы МБМ на плате я бы поменял от греха подальше они от старости плохи уже. Узнать откуда идёт хрип УМ или УП подключив комп прямо на УМ через заглушку на задней стенке, только там распайка на УМ СШ 1-4-2. Родные колонки там 20 ас 2 https://ldsound.info/20-as-2/ Но они с завода на 16 ом.

[Самый !]

Честно говоря, качество пайки оставляет.

- ИМХО очень скромно говоря.
Со всем остальным согласен, добавлю только:
1) Так вставленные электролиты минимум порвут печать, если нет прокладок- надо формовать ноги.
2) На штатном выключателе есть группа для сброса реле при выключении, если задействовать её - хлопка не будет. Задержка при включении - электролиты.
3) КТ 807 - ни одного от "текущего", точно?
4) Резисторы меняли НАПРАСНО! Ибо надо подстраивать теперь. Если там не накосячили.

[Alexaund]

Там задержка примерно сек 20 -30.

Чей-то много. У меня сек.3-5..

есть какие то хрипы и искажения в моментах

Не совсем понятно в каких? При вращении?
И проводов много заизолированных. Это почему и зачем?

[la59]

Чей-то много. У меня сек.3-5..

А у меня вот так. Даже, если мой склероз мне не врёт, замерял прибором большой электролит там заряжается долго. Поэтому думаю всё правильно это. Да ёмкость большая и усилитель ещё с пол минуты поёт после выключения.

[Alexaund]

подключив комп прямо на УМ через заглушку

А вот здесь осторожней, сигнал пойдет на вход усилителя напрямую, без регулятора громкости.

[Alexaund]

Посмотрел-таки, а то тоже память панимаишь..

[la59]

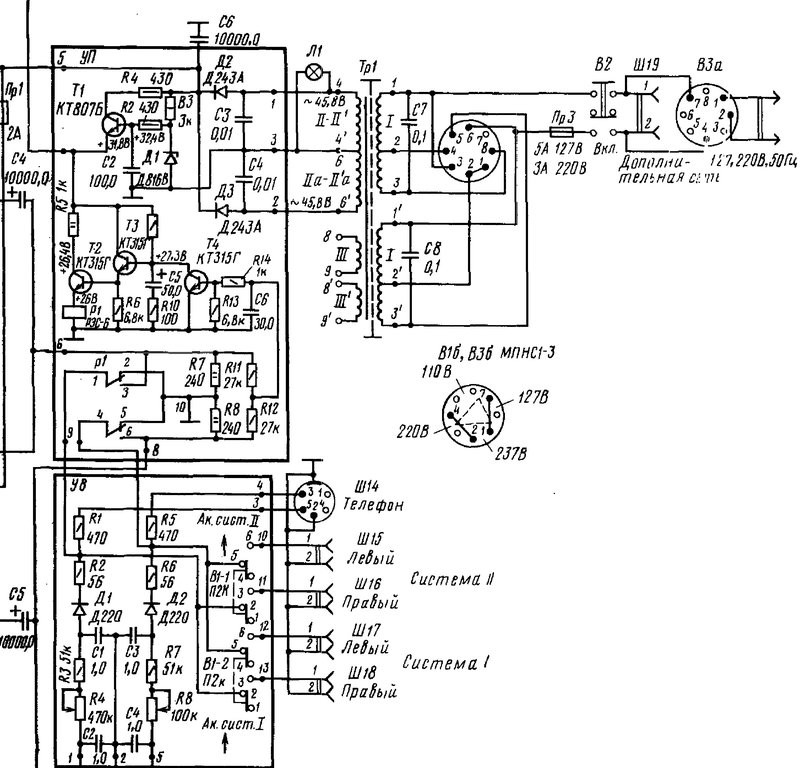

Alexaund, А у меня почему то дольше. Большие электролиты у меня сначала показывали погоду в Африке. После подключения к выпрямителю на 6в (что был под рукой) и прогона конденсаторов они стали внушать доверие. Но они в течение нескольких месяцев сдохли по одному. После переделал БП на два транса по трансу и выпрямителю на канал. Сейчас давно его не включал и не помню что там с задержкой,но вроде то же самое.

[Alexaund]

На время подключения АС С5 в общем-то влияет..

[zvv]

la59, а что за трансы у вас стоят? какие характеристики?

[la59]

а что за трансы у вас стоят? какие характеристики?

https://www.radiolibrary.ru/reference/t ... ta163.html Это анодный транс для ламповой аппаратуры. Если первичку запустить на полную а это 268в то 28+28 будут как раз около 46 вольт от 220 вольт сети (стаб на доме) что и требуется. По току соединяем в параллель и получаем 46 в 0,68+0,71=1,39 ампера с транса на канал. Я не собирался выжимать с него все 50 ватт и такой приблизительный подсчёт сгодился. На максимуме 50 ватт падение напряжения 5 вольт вроде было. За то тишина полная ни какого шума с трансформаторов. Я в основном затеял тогда эту переделку что не смог успокоить свой родной трансформатор до полной фирмовой тишины и получил вот такое чудо зелёное, двойное моно. Диоды КД-213 мостом в каждом канале Электролиты с радио рынка по 6800х2 в канал. Вроде ни чё не забыл....

[Anton38]

Благодарю всех кто делится советами, отвечу в одном сообщении всем.
По поводу того что менял родные резисторы, у меня выбора не было, решил делать и привести номиналы к указанным на схеме, к примеру на схеме указано 1.2к, а установлено было 1.5к и 1.9к, как уж тут оставить все как есть? Тем более одна из плат не родная явно, либо изготовленная кустарно.
Искажения и хрипы дает ВЧ динамик на одной из колонок (они тоже немолоды), менял местами подключение колонок, искажения происходят на одном и том же отрезке песни от одной колонки, т.е. не какое-то случайное событие вроде наводки/кз/пробой и пр. Подозрения с усилителя по искажению пока снимаю. Вращение регуляторов хруста и треска не вызывает.
При подаче питания задержка появления звука от 5+ секунд и с появлением звука хлопок в динамики, при выключении звук затихает секунд 10, на примерно 15 секунде отключается реле. Иногда при выключении бывает хлопок но вполовину тише (тумблер виноват?).
МБМки заменю в ближайшее время, оставшиеся электролиты мелкого калибра тоже постараюсь сменить на новые.

По поводу крышки над крутилками, кажется нашел ответ.
У текстолита в который вставляются платы частично отсутствует упор винтами с обратной стороны, разобрал все и обратил внимание на кривую пайку проводов у разьемов, пошевелив провода ситуация стала яснее (крышка давит на плату, плата на провод и контакт теряется), провода идут на конденсатор 1000мкф за стенкой, на видео наглядно видно ситуацию.
Буду исправлять.

[STiAMV]

Здравствуйте ребята. Зовут меня Алексей, я из Сочи. Есть у меня в постоянной работе данный усилитель выпуск февраль 1977г . Купил его в том году для связки СмартТВ + АС Д1-012 стерео , усилитель был не рабочий , один канал сгорал предохранитель . В Сочи два мастера отказались взять в ремонт, через объявления нашёл ещё мастера , отвёз , вроде как починили , но индикаторы не активные при накрутке звука, стоит фон в АС при выключенных кнопках выбора источника звука, при вкл. и выключении кнопки среза НЧ происходит щелчок в АС, в очередной раз разочарован в здешних мастерах, может и есть в Сочи хорошие винтажные мастера , но я не встретил. Я здесь новенький , может здесь есть мастер из Сочи который знает этот усилитель и сможет исправить данные проблемы? С усилителем есть книжечка с схемами оригинал.

[Tofiq62]

Увы сейчас мастера не охотно берутся за ремонт старой отечественной радиотехники.
