Делитель высоковольтный

[DemonV]

Коллеги, подскажите можно ли вот такой штукой
http://zapadpribor.com/dnv/
померить переменное напряжение?
Схемы на него нет. Всё, что про него написано в интернете касается постоянного напряжения от 1 до 30 кВ.
Что может помешать использовать его для переменного напряжения?

[FAI4]

только постоянное.
С переменным я бы не рисковал.

Где-то может накопится потенциал и при переменном произойдет пробой, т.к будет превышен порог защиты.

[Атос]

Что может помешать использовать его для переменного напряжения?

При измерении постоянного напряжения коэффициент подавления помехи
нормального вида вольтметра на частоте помех 50Гц, 400Гц - не менее 40дБ;

[DemonV]

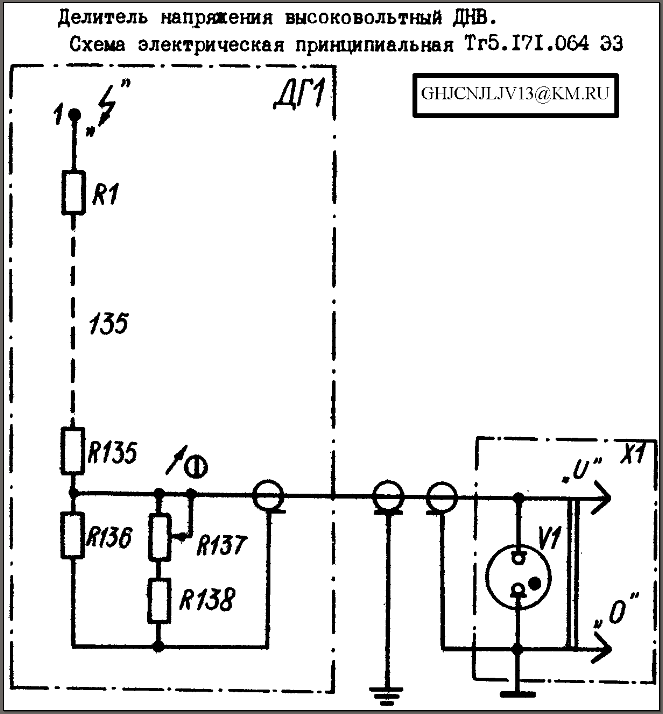

Подойдём к вопросу более подготовленно. Схему делителя я таки нашёл.
Верхнее плечо - 500 МОм, нижнее - 0,5 МОм

Атос
Ваша цитата относится именно к делителю, не к самому вольтметру?

[Shuare]

Любой делитель переменного напряжения должен иметь компенсирующие емкости (вспомните хотя бы делитель осциллографа). Здесь никаких емкостей нет, соответственно коэффициет деления на переменке - непредсказуем. Можно мерить цену на апельсины в Африке

[Атос]

а поди разбери, в описании всё перемешано
http://zapadpribor.com/v7-40-3/

[DemonV]

Любой делитель переменного напряжения должен иметь компенсирующие емкости

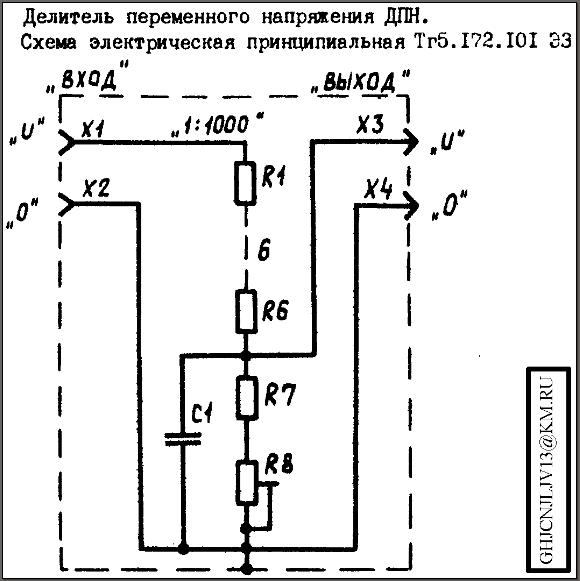

Хорошо, вот делитель переменного напряжения от того же вольтметра В7-40. Отличается одним конденсатором.
Получается, что если подобрать конденсатор параллельно клеммам делителя постоянного напряжения, то можно заставить его измерять точнее, чем цена апельсинов?
Или я что-то не учитываю?

[Shuare]

Надо еще емкость монтажа учитывать. Видимо, с ее учетом и выбран С1.
А вообще, вот тутhttp://studopedia.su/15_51931_emkostnie ... eniya.html почитайте

[Атос]

Тут другой вопрос
а что мешает мереть компенсированным делителем
Зачем нужен именно делитель для ПОСТОЯННОГО напряжения.

[DemonV]

Тут другой вопрос...

Да тут-то всё просто. Делитель для постоянного напряжения есть в наличии, а компенсированного нет, как и самого В7-40 (вместо него есть ВУ-15, Цэшка, Тл-4М, MY-68 если это как-то поможет...)
Вот и выясняю, получится ли решить задачу подручными средствами?

[6724aleks]

DemonV
Частота напряжения какая? Имеющиеся у Вас приборы способны на ней работать?
А то лично у меня сложилось впечатление от Ваших вопросов что Вы увлеклись катушками Тесла.
Представляете себе что такое 500 МОм и что останется от переменки на 0,5 с учетом входной емкости приборов.

[DemonV]

Никаких катушек Тесла.
Во всяком случае пока
Обычные сетевые 50 Гц.

[DemonV]

На основании вот этой схемы
http://molnia-lab.ru/d-50-70.html
можно сделать вывод о том, что (для 50 Гц) параллельно делителю надо подобрать даже не конденсатор, а резистор. В качестве замены блоку А2.
А если еще проще - рассчитать поправочный коэффициент с учетом входного сопротивления вольтметра и обойтись вообще без дополнительных деталей.

[Blackbird]

Хм вопрос интересный а нафига вам такие высокие вольты вообще понадобилось измерять ?

[ВасилийР1-68]

50 Гц слишком малая частота, чтобы учитывать индуктивность делителя. Остается лишь учесть, что ДНВ предназначен для работы с В7-40, вольтметром имеющим высокое входное сопротивление 10 МОм.

[DemonV]

Остается лишь учесть, что ДНВ предназначен для работы с В7-40, вольтметром имеющим высокое входное сопротивление 10 МОм.

Много довольно простых цифровых современных имеют входное 10 Мом. Мой MY-68 например.

а нафига вам такие высокие вольты вообще понадобилось измерять

Ну попался транс загадочный. Вольтметр зашкаливает. Хочется понять, чего ожидать от него.

[maker70]

Ну попался транс загадочный. Вольтметр зашкаливает. Хочется понять, чего ожидать от него.

Ну так подключите транс наоборот, с высокой стороны и узнаете Ктр.

[6724aleks]

При измерении напряжения входное сопротивление прибора должно быть раз в 10 больше сопротивления цепи,
подключайте MY68 к выходу ДВН и смотрите результат, с ТЛМ и Цэшкой расчет дополнительных резисторов будет
зависеть от выбранного предела измерения прибора

[Shuare]

50 Гц слишком малая частота, чтобы учитывать индуктивность делителя. Остается лишь учесть, что ДНВ предназначен для работы с В7-40, вольтметром имеющим высокое входное сопротивление 10 МОм.

Вообще-то учитывается не индуктивность, а емкость. И частота (до которой делитель будет работать без компенсации) зависит от номиналов резисторов делителя, коэф. деления и конструкции - как правило, для исключения утечек внутри делителя зазмещают доп. экран. Так что емкость обычно еще и распределенная получается...

[DemonV]

Ну так подключите транс наоборот, с высокой стороны и узнаете Ктр.

Да в общем то узнал уже, через ЛАТР подключив. Ктр = 10.
Но с делителем тоже хочется поэкспериментировать.

подключайте MY68 к выходу ДВН и смотрите результат

Результат в 1.016 раз меньше, чем MY-68 меряет сам (пробовал на 400В и на 900 В).
Есть в этом делителе R137... Но не хочется его вертеть, на заводе настраивали... Буду пересчитывать.

[DemonV]

Кстати, трансформатор оказался от советской микроволновки
2200 В на магнетрон, 3,5 В на накал и 16 В на что не знаю (логику управления?)
вот такой
https://baraholka.onliner.by/viewtopic.php?t=6773607
