Чем заменить УО К553УД2 ?

[Пояс]

Всем форумчанинам добрый день,и крепкого здоровья.
Коллеги подскажите,чем можно заменить микросхему К553УД2?кроме лм301,Н.Э и ОПА.
Могут ли подойти микросхемы с такой маркировкой как УД1208 на 8 ножек,КР574УД1В на 8 ножек или же микросхемы с маркировкой УД1А?

[FAI4]

553УД1 - хуже чем 553УД2.
Лучше всего будет замена на 157УД2 (но там в одном корпусе даже 2 ОУ)

Также очень все СИЛЬНО зависит от того куда вы собираетесь ставить ОУ.

Что это за узел?

[oldmao]

Со сдвигом по ножкам подходят восьминогие КР140УД6, КР140УД7, КР544УД2. Ставить их нужно так: 1 ножка вышеуказанных микросхем - в дырку под третью ножку К553УД2. Возможно, придётся изменить или удалить коррекцию, которая между 3 и 12 ножками К553УД2 (соответственно окажется между 1 и 8 ножками новых микросхем). Но опять же - всё очень зависит от конкретной схемы.

[Пояс]

Все дело нужно вложить в плату усилителя записи предварительного от магнитофона олимп 003

[K_Oleg]

Все дело нужно вложить в плату усилителя записи предварительного от магнитофона олимп 003

Так 553УД2 справляются там неплохо. Смысл замены? Шоб було?

[FAI4]

553УД1 в звуковой тракт - противопоказано.
(ступенька / режим В в выходном каскаде)

Им нормально работать только с постоянным напряжением.
Как усилитель ошибки или компаратор (формирователь импульсного сигнала)

Например в схему управления логикой ЛПМ вполне сойдет
(получение сигнала с датчиков и управление скоростью вращения двигателя)

[Пояс]

вышла со строя,а заменить как бы нечем

[Самый !]

553УД1 в звуковой тракт - противопоказано.
(ступенька / режим В в выходном каскаде)...

- теоритически верно. Но на практике они нормально работают и в звуке- первые ИМС корректры например.
Тема о "неоднозначности" теории и практических результов их применения в звуке всплывала.

[Электрон]

Можно поставить любой современный ОУ, ну переходную плату сделать придётся.

[FAI4]

Но на практике они нормально работают и в звуке- первые ИМС корректры например.

- Тогда ставили, потому как ничего другого не было.

Можно ставить, но выход ОУ нужно "подпереть" (нагрузить) внешним источником тока (резистор на питание/общий).

В этом случае выход переведется из двухтакта класс "В" - практически в однотакт (класс "А").

Тогда уйдет "болячка" связанная со ступенькой.

[Самый !]

Да были разные - и УД2 например, одновременно, а в металле - во-още куча шла.
Но ставили почему-то именно 553УД1 в корректор и в УЗВ.
А в темброблоки - 140УД1 в металле.

[novosibiretc]

Могут ли подойти микросхемы с такой маркировкой как УД1208 на 8 ножек,КР574УД1В на 8 ножек или же микросхемы с маркировкой УД1А?

Человек ясно спросил: "какие из имеющихся у него м/с можно применить?". Как то: 140уд12 (с маркировкой уд1208), 574уд1в и 544уд1А (с маркировкой уд1а). Причём тут "потуги" FAI4 писать про 553уд1? Так вот, пойдут и уд1208 и уд1а, правда, придётся на плате удалить конденсатор коррекции, если он был и сделать переходничок хотя-бы на проводках. Для уд1208 на 8-ю ножку подключить резистор примерно 1 мОм на минус питания. Вот и всё! Но, конечно, лучше найти оригинальный ОУ, тот, что на схеме.

[FAI4]

Причём тут "потуги" FAI4 писать про 553уд1?

- вначале автор спросил можно ли заменить в т.ч. и на 553УД1А.

Видимо позже он эту строку стер (она была первой в вопросе)

[Ремор]

Неуж-то в нэзалэжной это такой дифцит?НЕ ВЕРЮ!!!!У Вас там радиодеталей разных на любой вкус и цвет не в сравнении с россией.Мой знакомый, шахтёр из Донецка, всегда привозит на заказ,что здесь давным давно отсутствует за очень адекватные деньги,иной раз как подарки...Так бы сразу и начали тему "Посоветуйте, лучшее к553уд2"(для аудиофильства)

[tohasadist]

любой одиночный современный ОУ в ДИП8. смотрим цоколёвку и паяем со смещением (попался в Ростове112 в индикаторе, родные ОУ были, но то ли звезды так совпали, то ли все туфта... поставил ТЛ071 и ПЭСТНЯ )

[Партизан]

Вопрос такой, можно заменить 553уд1 на 553уд2? То есть выпаять уд1 и впаять уд2, или что то надо менять?

[oldmao]

[FAI4]

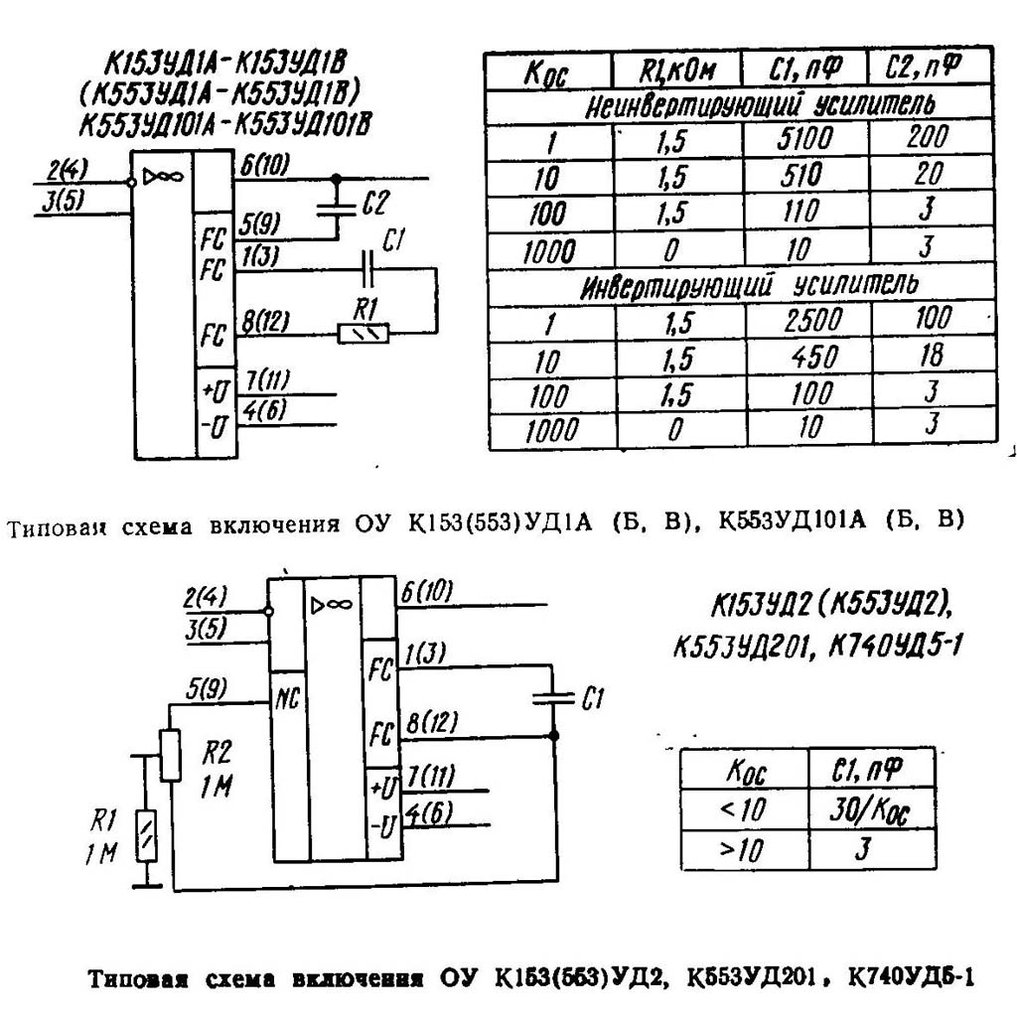

По ножкам совпадает (553уд2/уд1)

В 553уд2 коррекция проще.
Только один конденсатор.

[alias]

В 553уд2 коррекция проще.
Только один конденсатор.

В индикаторе к мафону Маяк 242 на 1534ПП4 ее заменили на 157УД4. Да, там тоже один канал(половинка от 157УД2) и один конденсатор.
