Экспозиции лаборатории истории электросвязи каф. РОС МТУСИ

Сообщение

#101

Доброго дня!

В.Б. Козырев сейчас на пенсии.
А М.С. Шумилина уже два года, как нет.
Был очень порядочный человек, и, действительно, строгий и требовательный преподаватель.

Дмитрий А.М. · #102

Роман! А ВС-610 Разин забрал?

#103

Приветствую!

Да, еще летом, если память не изменяет.

#104

В августе ездили за ВС-610

Дмитрий А.М. · #105

RV3DOI писал(а):В августе ездили за ВС-610

ОК.Удачи в восстановлении!
В начале 70-х работал на нем в эфире.

владлен · #106

Роман, а для посетителей "с улицы" Ваш музей будет открыт, как, например, музей Оптики в ИТМО? Или только "профориентационные", так сказать, мероприятия?

И муляж вместо керосиновой лампы, поскольку настоящую не разрешат пожарники.

Роман,почему так строго? Даже если она будет недействующей? Просверлите отверстие в днище резервуара или выпилите днище совсем - разрешат.

А РЛС работают на излучение?

шутить изволите?

Андрей Н · #107

13 марта был в музее МТУСИ.
Хочу поделиться своими впечатлениями.
Давно у меня не было столько положительных эмоций!

По музею меня водил сам Олег Разин и Андрей Николаевич Сологубов (RV3DOI).
Фишка музея: Все экспонаты должны работать!
Поразила продуманность экспозиций: практически каждый экспонат находится в своей родной среде, причем вписан в окружающую обстановку очень гармонично. Т.е. Это не просто ряд приборов, поставленных на столы и стелажи, а это маленькие истории: рабочее место радиста, телеграфиста,...
Проделана и все еще ведется гигантская работа: помещения, столы, полки, электропитание, соединительные кабели, телефоннная разводка... И это еще без учета приведения аппаратов в рабочее состояние.

Ну, в общем, всем сотрудникам музея и всем помогающим: низкий мой поклон и уважение.
Готов и сам помогать музею радио МТУСИ: буду следить за их искалками.

Андрей

Андрей Н · #108

Вот вдогонку фото из музея: невиданная Волна-К1 ТП:
В интерьере:

И крупно:

владлен · #109

Вот вдогонку фото из музея

а Вам дали разрешение выкладывать фото экспонатов музея в сети?

Проделана и все еще ведется гигантская работа

Вот именно!

Готов и сам помогать

Сдается, Вы уже "помогаете".
Полагаете, людям, выполнившим эту работу, будет приятно слышать от посетителей музея слова типа "мы где то все это уже видели" ?

И крупно:

спасибо! Очень интересно. Действительно невиданная! И в музей уже ходить не надо.

#110

владлен писал(а):а Вам дали разрешение выкладывать фото экспонатов музея в сети?

Запрета на фотографирование в музее МТУСИ нет.
Но прежде чем фотографировать, Андрей Борисович спросил у Олега Разина, можно ли это делать.
"Конечно можно!" - был ответ.

#111

Приветствую!

Отвечу на некоторые вопросы здесь. Тем более, что у форумчанина Владлен нет возможности принять личное сообщение (судя по тому, что мне выдала система при попытке ответить на его вопрос в личке).

Прежде всего, наш проект не несет никакой коммерческой составляющей.
Ну, а во вторых, как уже отметил Андрей Борисович, "фишка" в том, чтоб в музее смотреть не на экспонаты, а на их работу в условиях, приближенных к реальным.
Потому мы не возражаем по поводу публикации фотографий наших экспонатов.
Более того, кроме страницы о музее на неофициальном сайте кафедры РОС МТУСИ, планируется создание отдельного сайта музея, где буду выложены фотографии большинства экспонатов.
Отмечу, что таково коллегиальное мнение всех участников этого проекта.

Насчет посещений всеми желающими.
С сентября 2018 года планируется проведение экскурсий для всех желающих в виде небольших (5-10 человек) групп, по предварительной записи, с оформлением им разовых пропусков в МТУСИ и т.п.
В настоящее время музей работает только для студентов МТУСИ, профориентационных мероприятий, а также для гостей МТУСИ (во время научных конференций и других официальных мероприятий).
Но, если кто-либо из форумчан хочет посетить наш музей уже сейчас, то достаточно будет связаться со мной или с Олегом Разиным, и мы с удовольствем все Вам покажем в заранее согласованное время.
Ну, и, ждем на дне открытых дверей, который МТУСИ проводит 15 апреля.
Музей участвует

Ну, и насчет керосиновой лампы. Ректор лично сказал, чтоб горючих веществ не было

Встроим в нее какой-нибудь безопасный источник света, когда дойдут руки до создания блиндажа.
Эта экспозиция теперь уже будет на другом этаже.
А пока ребята доделывают экспозицию "Военный узел связи" в третьей (из трех смежных комнат музея) на втором этаже нашего корпуса.

#112

RomanSavel писал(а):форумчанина Владлен нет возможности принять личное сообщение (судя по тому, что мне выдала система при попытке ответить на его вопрос в личке).

Если не секрет, что выдала система?

#113

Приветствую!

Александр Хрисанов писал(а):
RomanSavel писал(а):форумчанина Владлен нет возможности принять личное сообщение (судя по тому, что мне выдала система при попытке ответить на его вопрос в личке).
Если не секрет, что выдала система?

Александр Николаевич, я ответил Вам в ЛС по этому вопросу.

владлен · #114

Запрета на фотографирование в музее МТУСИ нет.

Уважаемый коллега, я не про запрет ФОТОГРАФИРОВАНИЯ спрашивал.
Читаем еще раз мой вопрос:

а Вам дали разрешение выкладывать фото экспонатов музея в сети?

Потому мы не возражаем по поводу публикации фотографий наших экспонатов.

Понятно! Спасибо за ответы!

#115

Доброго дня!

владлен писал(а):
Запрета на фотографирование в музее МТУСИ нет.
Уважаемый коллега, я не про запрет ФОТОГРАФИРОВАНИЯ спрашивал.
Читаем еще раз мой вопрос:
а Вам дали разрешение выкладывать фото экспонатов музея в сети?

Потому мы не возражаем по поводу публикации фотографий наших экспонатов.
Понятно! Спасибо за ответы!

Да, разумеется, в данном конкретном случае с Андреем Борисовичем все было обсуждено и согласовано заранее.

Propertez · #116

Великолепная коллекция, возникло желание скататься в Москву. Мне кажется, вам надо добавить ещё один тематический уголок, а именно лабораторию советского радиолюбителя годов так семидесятых. В идеале смоделировать комнату в хрущёвке, с диваном, книжной полкой, телевизором и полностью самодельной аудиосистемой. Таких было немало. А ещё очень интересен был бы аппарат для записи пластинок "на костях", в соответствии с концепцией вашего музея рабочий, и позволяющий записать и унести с собой пластинку. Вот если у вас такое будет, то точно в Москву отправлюсь!

#117

Некоторые фотографии процесса создания музея и реставрации его экспонатов:

Олег Разин перед началом очередного этапа ремонта помещения музея

Константин Мусатов и Кирилл Худяков устанавливают очередную секцию стенда

Настройка телевизора "Экран"

Результаты тяжелого труда можно увидеть, заглянув в воскресенье 15 апреля в музей - http://www.rt20.getbb.ru/viewtopic.php?f=1&t=101268

2vlad · #118

RV3DOI
RomanSavel
tml1984
Коллеги, спасибо большое за приглашение! Рад был повидаться "живьём"!
Музей отличный, больше всего понравилось то, что почти всё "жужжит" и работает!
Труда положено немерено, а в планах, как я понял, еще более грандиозные задачи! Успехов Вам во всех делах и начинаниях!

tml1984 · #119

Немного моих фото 15 апреля:
Экспозиция БРЭА и узла областной почты:

Элементы следующей экспозиции:

Магнитофон П-500 "Берёза"

Магнитофон "Рама" и его элементы:

#120

Фотографии с традиционного дня открытых дверей МТУСИ

Максим ( tml1984 ) и Кирилл Худяков

Олег Разин и Роман Иванюшкин (RomanSavel)

Кирилл Худяков и Роман Иванюшкин (RomanSavel)

K_Oleg · #121

Да уж! Еще совсем вроде как недавно в начале 2000-х все эти передатчики Корветы, Муссоны, Барки, РЛС Наяды, РЛС Донцы, приемники Шторм, Волна трудились на флоте. Кстати, на некоторых судах до сих пор еще стоят и Наяды, и Донцы, и Миусы с Кивачами. А вот аппаратура СВ / ПВ-КВ канули в Лету с вводом ГМССБ. Кстати, вроде там мелькает МСТА. Правда я их застал уже в разобранном виде.

#122

Приветствую!

Только не Мста, а Волхов-М.
Мста - комбинированный передатчик, где есть и СВ, и ПВ-КВ.
Волхов - только СВ.
Был еще коротковолновый Ильмень.
Увы, последний Ильмень в МТУСИ был списан и уничтожен еще до моего (и тем более Олега Разина) прихода в МТУСИ.
А, вот, Волхов удалось отстоять. Теперь он в музее, вместе с другим судовым оборудованием, которое тоже ранее использовалось в учебном процессе.

#123

Передаю благодарность для AlexSm184 от Олега Разина за сохранение этого экземпляра ДВК-2.
После чистки и профилактики компьютер запущен и работает.
А мог ведь попасть под разборку на КМ-ки и за бОльшую сумму ...

FAI4 · #124

Хорошее дело !!!

2vlad · #125

RV3DOI
Красота! Молодцы!

gluk · #126

Мда.... Слов нет: вот это НАСТОЯЩИЙ МУЗЕЙ, как должен быть: всё установленно в соответствующей обстановке, чисто, аккуратно, и главное- ещё и показывает, как оно должно работать!!! Другие-бы поучились! Обязательно как буду в Москве- заскочу!!

tml1984 · #127

Был недавно в музее. Размещу немного фотографий. Без комментариев.
Прокомментировать попрошу RomanSavel
Скажу только что на представленных фото экспозиции еще в стадии достройки.

#128

Приветствую!

"Крышу" надстроили над "директорским" столом, который уже был раньше. Сама экспозиция там не поменялась.
"Вышка" смонтирована над проходом из "военной" комнаты в "гражданскую".

DemonV · #129

В праздники с удовольствием посетил музей, будучи проездом в Москве.
Выражаю огромную благодарность Андрею RV3DOI за содействие в посещении и Олегу Разину за увлекательный рассказ! Несмотря на то, что я далёк от темы АТС - заинтересовал с первых слов! Немного завидую Вашим студентам

Жаль не застал Романа RomanSavel, познакомимся в следующий раз

Сложно добавить что-то новое, всё, вроде-бы в теме представлено.
Из личных впечатлений - Г-433. Никогда не думал, что вживую увижу эту легенду советского вещания...

Аппаратура трансляционного проводного вещания на ГМ-100. "Машина времени" замаскированная под кабинку переговорного пункта междугородки

Судовая РЛС, которая рисует маленький периметр комнаты, в которой вращается антенна - это вообще что-то!
Кстати, очень здорово было не просто попасть в выставочные залы с экспонатами, но и увидеть рабочую обстановку, в которой они восстанавливаются.
Ну и основное, запавшее в душу - ПКМ-20 "Молния" от общего внешнего вида, до выходных контуров и эквивалента нагрузки... Мощно! Нет слов!
Ждите, приеду ещё

K_Oleg · #130

DemonV писал(а):Судовая РЛС, которая рисует маленький периметр комнаты, в которой вращается антенна - это вообще что-то!

Интересно, а как на счет СВЧ облучения, если излучение от антенны радара идет прям в комнату? Вроде как 5-10 кВт в импульсе не мало.

tml1984 · #131

K_Oleg
все на эквивалентах, а на радаре - имитатор

K_Oleg · #132

tml1984 писал(а):все на эквивалентах, а на радаре - имитатор

Ясно

А то уж переживать начал за посетителей. У нас в ЭРНК (электро радио навигационная камера) антенны были вынесены на крышу здания (впрочем как и в учебных заведениях это делается тоже). Хотя при быстрой проверке излучения в антенну, приходилось отсоединять фланец волновода прям на антенне что бы подсунуть туда неонку (очень частая причина отсутствия картинки на экране радара - скапливание воды/конденсата в "трубе" перед фторопластовой защитной мембраной, и локатор нифига не работает, а КЭХ как обычно отключен или не задействован).

tml1984 · #133

Телерадиола Жигули, отреставрированная и в рабочем состоянии:

#134

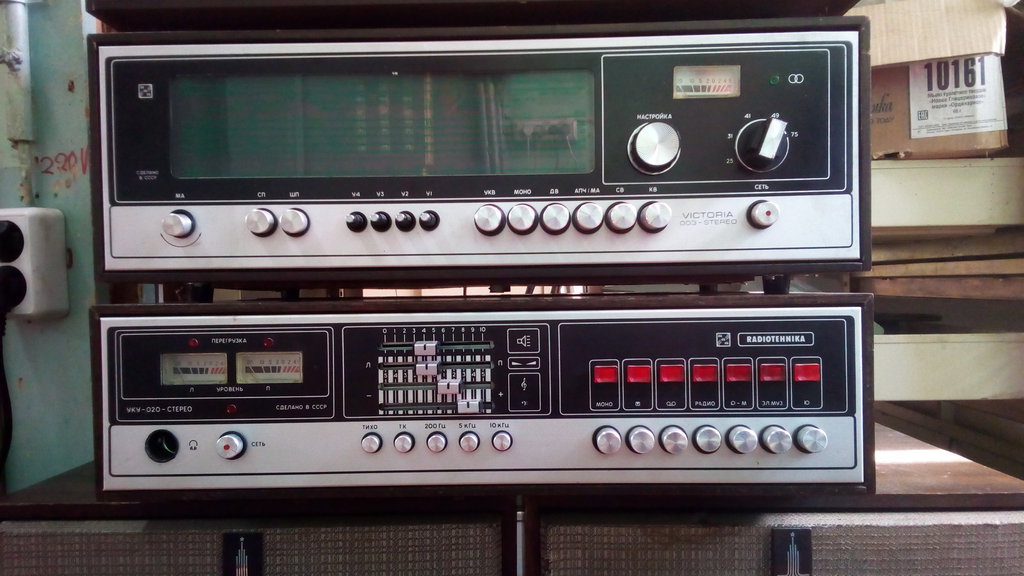

Пару недель назад в реставрацию, для пополнения коллекции музея, поступил "олимпийский" комплект " Виктория-003", "олимпийский" он из-за шильдиков на ткани акустических систем 35АС-1.
Традиционная проблема с роликом у проигрывателя ( 1ЭПУ-73С ) дополнилась повреждениями при транспортировке.
По дороге 1ЭПУ-73С слетела с пружин, а так же слетел диск, размолотив все что можно.
Треснута крышка, по кусочкам пришлось склеивать все четыре держателя пружин, а кнопку менять, поскольку она была отбита диском.
Из тонарма вылетела голова, а из головы картридж. Но на удивление, тонарм, голова и картридж остались целы.
Переходной ступенчатый ролик, возможно был бракованный изначально. Он сильно "бил" относительно своей оси. Видимо, при попытке его поправить, конус испортили зажимом в токарный станок. В результате ролик не поправили, а еще сильнее испортили. Частично удалось поправить родной ступенчатый ролик, но скорость 33 об/мин стала устанавливаться на самом краю конуса.
Пришлось выточить новый из бронзы.
Резиновый ролик был склеен заново на той же втулке, из двух кусков камерной резины, матрицы, пуансона и приданием нужной формы и диаметра шлифованием на станке.
Тюнер подавал признаки разумной жизни, а УКУ-020 вполне живо и даже не скрипят движки-регуляторы.

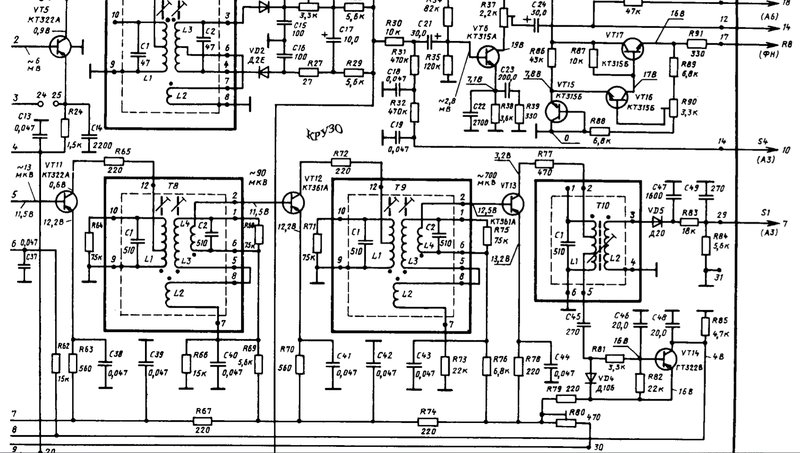

Тюнер потребовал долгой и кропотливой работы по настройке, после традиционной замены конденсаторов.
Теперь он полностью работоспособен и настроен так, как его на заводе при массовом производстве настроить не могли в принципе. Особенно сложным оказался в настройке тракт ПЧ, тк любые изменения положения сердечников катушек влияют на весь блок и пришлось многократно постепенно "вылизывать" весь путь прохождения сигнала.
Конечно теоретически могли настроить на заводе нормально, но это занимало-бы очень много времени из-за большого количества операций по последовательному приближению всех контуров тракта к нормальной настройке, из-за взаимного влияния настроек всех контуров друг на друга, по причине применения биполярных транзисторов.
Сейчас в работе УКУ-020, чистка, замена конденсаторов и далее тщательная настройка.
Корпуса и передние панели в хорошем состоянии и не требуют сложных работ по восстановлению.
35АС-1 в хорошем рабочем состоянии, но ткань требует стирки.

Фото старого и нового роликов и процесса настройки тюнера

Antique Radio · #135

Если не ошибаюсь, осциллограф ОСУ-20 в режиме Х-Y подключен к выходу развертки СК4-59 и система кроме анализатора спектра превращается в полноценный АЧХометр. ЗдОрово придумано!
Судя по изображениям, характеристики вылизаны идеально. На заводе действительно так никогда не вылизывали. План не позволял...

А проигрыватель жалко. Что же, отправитель не закрепил плиту ЭПУ и не снял диск?

Если можно, по подробнее о восстановлении резинового ролика рассказать.

#136

Antique Radio писал(а):Если можно, по подробнее о восстановлении резинового ролика рассказать

Проще будет об этом спросить Олега в личной беседе, координаты общедоступны - http://www.lampovik.ru/contacts.htm

FAI4 · #137

Звери!
(Набрасываться на бедный приемник с таким арсеналом приборов)

Antique Radio · #138

Ну, тюнер у Виктории не такой уж и "бедный". Для бытовой аппаратуры характеристики весьма завидные. Если конечно настроен нормально. Были бы у него тракты ПЧ ЧМ и АМ выполнены на полевиках, не было бы такой сложности с настройкой.

RV3DOI - спасибо за контакты Олега Разина. Человек очень интересный. Побывал вчера в музее. Потрясающе! Но больше всего поразил не столько сам музей, сколько люди его создающие. Зделать такое за два года практически вдвоем... ремонт помещений, экспозиции, поиск и ремонт экспонатов... Нет слов!

#139

Приветствую!

Да, все верно. Огромная работа проделана, благодаря энтузиазму и трудолюбию Олега Разина и Кирилла Худякова.
Спасибо за хороший отзыв!

tml1984 · #140

небольшое пополнение в музее:
Восстановленный проигрыватель с автоматической сменой пластинок PAILLARD, демонстрация работы:
[video][/video]

АСО · #141

Музей впечатлил!

Могу подарить музею в качестве экспоната образчик народного творчества.
Если показать отдельно корпус и внутренности то будет любопытно...
Фото в разделе "Самодельные устройства" - тема "Самодельный VEF-10"
Если есть возможность самовывоза (дача в Купавне) могу отсыпать магнитофонов и пр.
Да, для вашего Т-2 есть родная антенна.
С уважением, Александр Станиславович.
8 903 121 36 80

tml1984 · #142

АСО
передадим ваше пожелание!
Фото этого PAILLARDа, подключенного к радиоприёмнику:

А также фото радиопередатчика ПАРКС-0.08:

#143

Новости от Олега Разина.

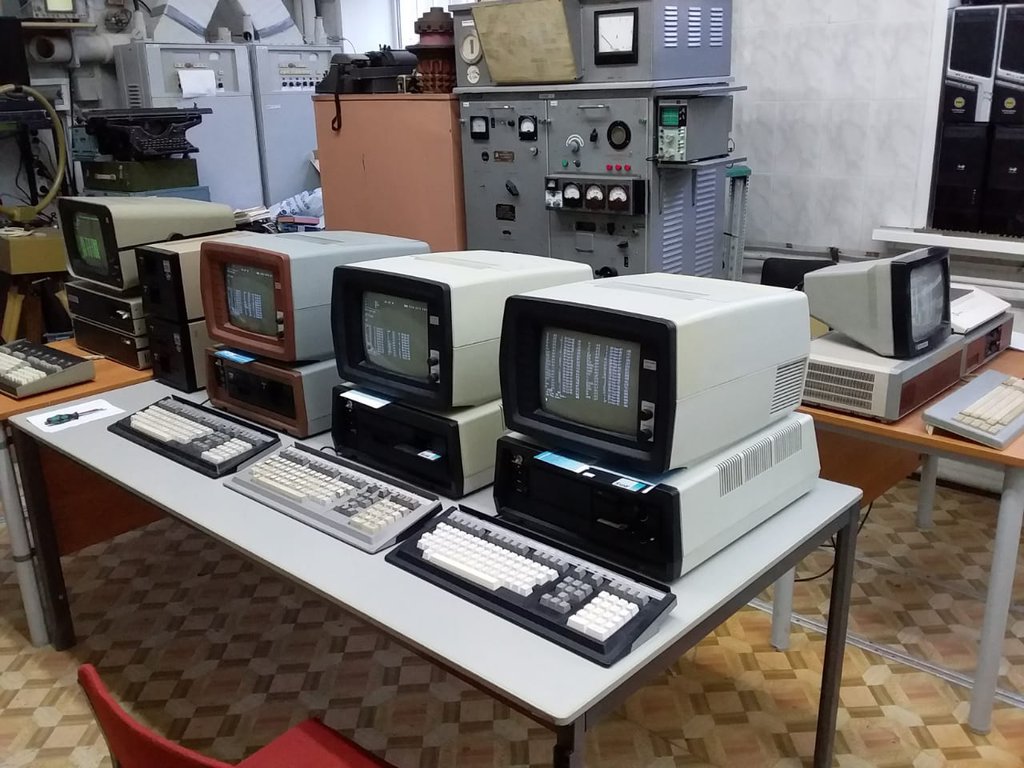

Долгая и кропотливая работа была проведена по восстановлению вычислительной техники прошлого века

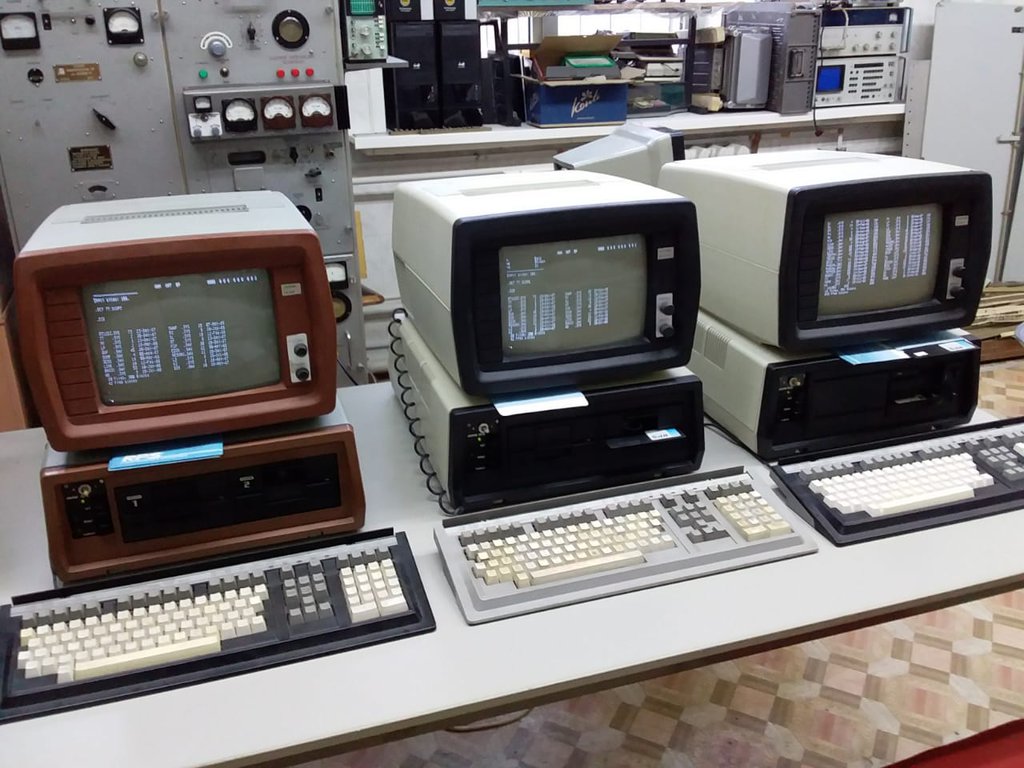

На общем виде слева направо:

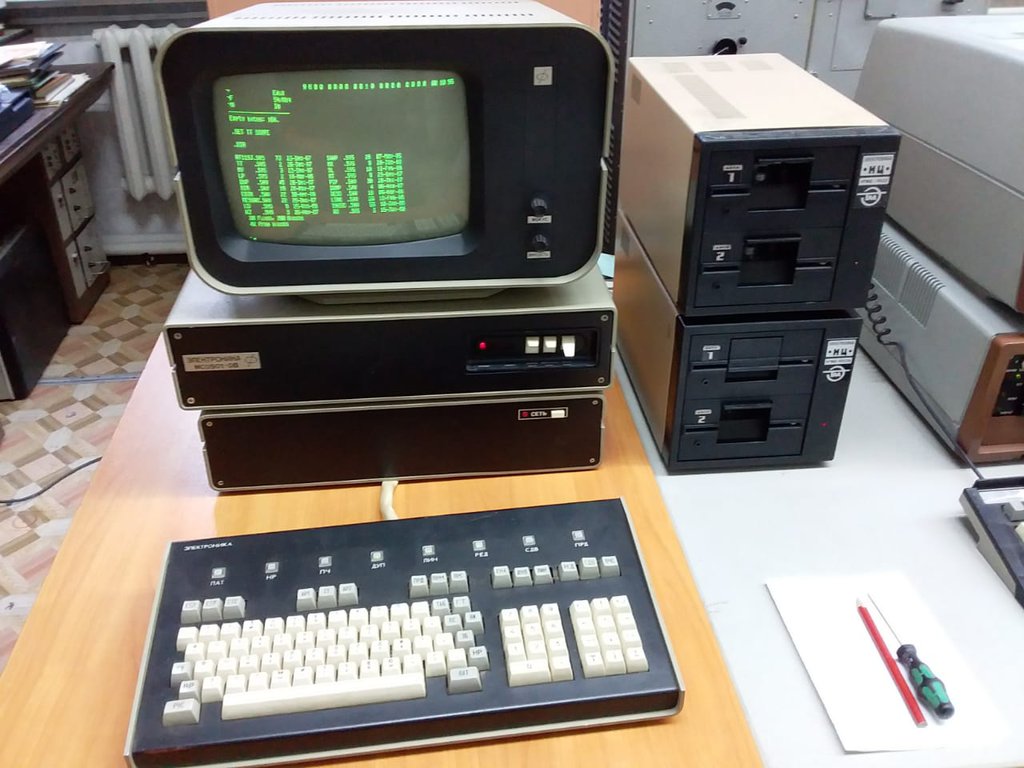

1. ДВК-2 Классика. Терминал 15ИЕ, зеленый дисплей,
процессор - ВМ2, контроллер НГМД - МХ, накопители - стойка НГМД6022 два привода 40 дор.
2. ДВК-3 Одна из первых этой модели.
Редкая переходная модель. Имеет полутрансформаторный блок питания, корзину с узким шагом. Монитор в сплошном стальном каркасе, процессорВМ2, КСМ+КГД, контроллер НГМД - МХ, два привода 40 дор.
3. ДВК-3 Классика. Процессор ВМ2, КЦГД, контроллер НГМД - МХ, два привода 40 дор.
4. ДВК-3 Одна из последних этой модели. Самая навороченная, процессор ВМ3, ОЗУ-1МБ, КЦГД, КЖД, ЖД20МБ, RAM диск 100МБ(новодел), контроллер НГМД - МY, два привода 80 дор.
5. ЕС1841 640KB, HDD20MB, 2xFDD360KB, манипулятор "мышь", принтер D-100

tml1984 · #144

Прекрасно!

#145

Сейчас идет восстановление ЭВМ "ИСКРА-1256"

tml1984 · #146

Красава!!!!

#147

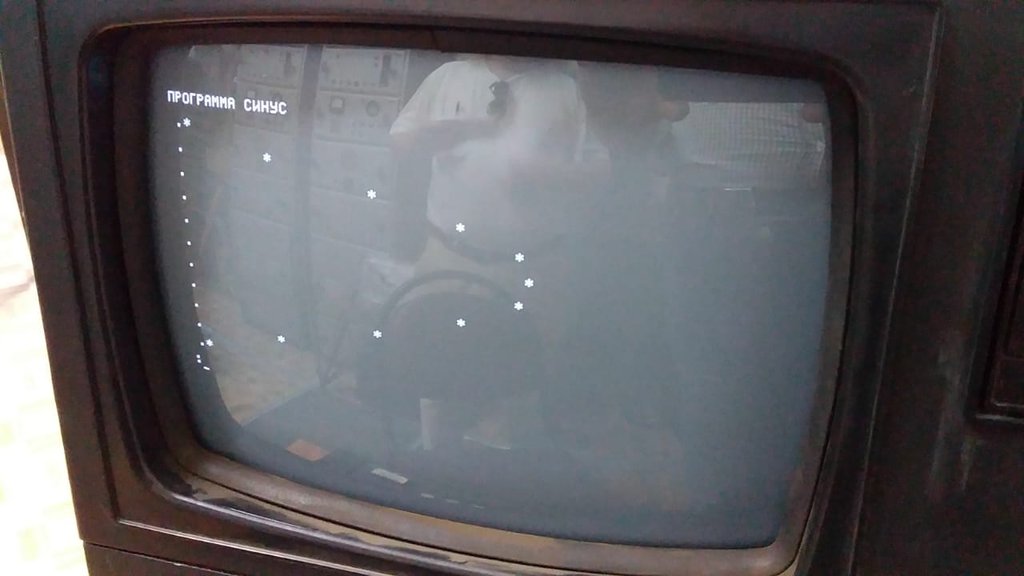

ЭВМ "ИСКРА-1256" полностью восстановлена и поставлена на прогон.
инфо о ней см - https://dic.academic.ru/dic.nsf/ruwiki/1378646 и
https://ru.wikipedia.org/wiki/%D0%98%D1 ... D0%B0-1256
Технические характеристики

Разрядность: 16 бит
Частота кварцевого генератора: 6 МГц
Память: ОЗУ — от 4 до 64 КБ, ПЗУ — 16 КБ (64 КБ ОЗУ в данном экземпляре)
Элементная база: ИС серии К565, К155, К556
Быстродействие: для коротких операций — 500 тыс. оп/с, для арифметического сложения — 1 млн оп/с
Устройство отображения информации: встроено в процессорный блок — монохромный символьный ЭЛТ-монитор. Количество индицируемых символов: 256 (8 строк по 32 символа) или 1024 (16 строк по 64 символа). Матрица символа 5×7 точек. Размер экрана по диагонали: 31 см.
Габариты: 500 × 525 × 335 мм
Масса: 37 кг

Sergei Frolov · #148

Что было?

#149

Ответ Олега Разина по дороге из МТУСИ домой:
@Комп провалялся в подвале ЦНИИСа много-много лет. Сначала его долго отмывали снаружи. Потом полностью разобрали и вычищали внутри. В машине отсутствовала плата ОЗУ. Видимо, постарались старатели драг. металла (и когда же им всем яйца поотрезают...) Слава богу, выручили ребята из компьютерного клуба и поделились из своих запасов. Далее была проведена замена всех электролитических конденсаторов. После этого попробовали включить. Признаков жизни машина практически не подавала, если не считать светодиода нижнего регистра на клавиатуре. Он исправно работал. Потом был поиск документации. Снова помогли ребята из компьютерного клуба. Дали на время все что у них было по этой машине. Выяснилось, что нет напряжений +12 и -12 вольт. Самое печальное, что блок питания был не стандартный и от него в документации не было схем. Пришлось долго и кропотливо разбираться в принципе его работы. Разобрались. Нашли косяки. Блок питания завелся, но срабатывала его схема защиты. Нашли еще один косяк - КЗ на шинах питания корзины. Исправили. После этого машина завелась, но монитор работал отвратительно. Кривой и сильно растянутый растр, загнутый по краям. Далее следовал ремонт монитора. Косяки были в нескольких бумажных конденсаторах и былом вмешательстве очумелых ручек "мастеров улучшателей". После этого все стало нормально, машина выдавала приглашение и адекватно реагировала на команды, благо среди документации была книга по ее программированию. Последним этапом был ремонт накопителя на магнитной ленте. Чистка, смазка, замена прижимного ролика и двух деградировавших фотодиодов в оптопарах. Видимо те же "мастера улучшатели" поковырялись и в плате канала воспроизведения. Пытались заменить операционник 100-ватным паяльником и руками растущими из известного места. После всех восстановительных работ накопитель радостно заработал. Стал писать данные и программы, а так же исправно их читать, быстренько находя по символьным меткам нужную информацию. Сейчас машина полностью исправна и даже написали несколько несложных программ.@

Sergei Frolov · #150

Спасибо. Большая работа.
