Загадка в четверг: Что это за радио такое?

[Андрей Н]

Уважаемые форумчане,

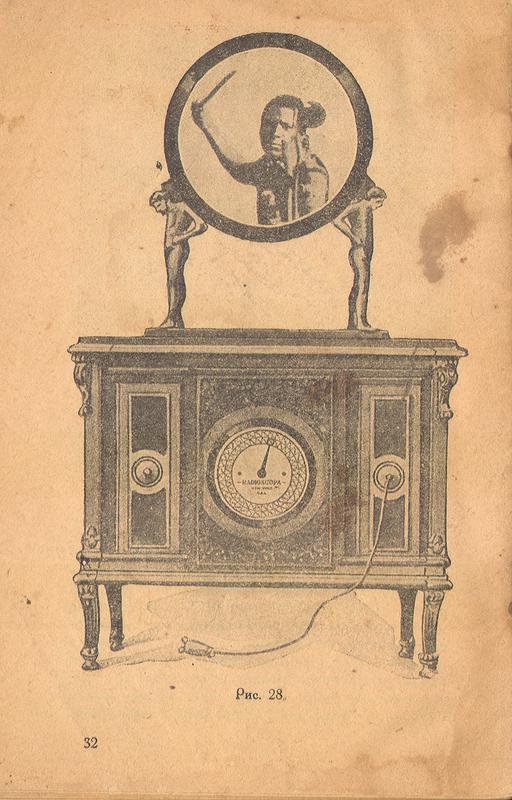

Отгадайте, что это такое на рис.28:



С уважением,
Андрей

[RV3DOI]

Предполагаю что-то напоминающее фильмоскоп с барабаном или кассетой с фотопластинками для проекции на горизонтальный экран. Зеркало - для удобства просмотра с разных точек.

[bluezmoon]

Там написано,что это Радиоскоп.
В в свою очередь Радиоскоп-Прибор для исслед. невидимых предметов, непрозрачных для рентгеновских лучей(Gooooogle)

[Андрей Н]

. Зеркало - для удобства просмотра с разных точек.

Это не зеркало

[lexxann]

Это не зеркало

Это лупа судя по всему?

[Hasta Manana]

Первый проектор слайдов на фотопластинках.

[lexxann]

А зачем тогда стрелка и эти по бокам, электроды что ли

[Андрей Н]

Это не зеркало

Это лупа судя по всему?

Предполагаю, что это ЭЛТ

[Андрей Н]

Честно говоря, загадка была немного нечестная Поэтому ответ:
Это так представляли некоторые радиоспециалисты, в 20-х? годах 20 века, приемник для радиовидения-radioscopa (нынешний телевизор).
См. предыдущие страницы с описанием рис.28:



А вот теперь честная загадка, на которую я не знаю ответа:
Из какой книжечки эти страницы?
Ответа не знаю, так как обложка отсутствует
В книжечке очень популярно и наглядно описаны основы радио.
