Есть вещание на ДВ/СВ/КВ

[svk]

А в реальной помеховой обстановке вход DSP забивается, и в реальности приёмник прямого усиления ловит слабые средневолновые станции (пусть и с шумами, но речь разборчива), которые хвалёным DSP даже не обнаруживаются.

Это точно. "Tecsun PL-310 et" именно "не обнаружил" на ДВ станции из Алжира и Великобритании, в отличии от приемника прямого усиления, на котором они проходили довольно сносно. Хотя, надо признать, в характеристиках "Tecsun PL-310 et" честно заявлена чувствительность на ДВ < 10 мВ/м. А на СВ у него отличный прием, оправдывает свои < 1 мВ/м.

[vitalik101]

svk, вы можете принять,как проживаете в Европе.В сибире проживали или на урале.Смогли все принимать прямого усиление приемник,наверное нет.Я в основном слушаю фм,шумы не слушаю.

[svk]

В сибире проживали или на урале

Так я не возражаю, что есть, то есть, возможно и близость моря помогает. А на Урале или в Сибири, приемник прямого усиления просто обязан принимать Китай
В советское время Китай принимал на приемник прямого усиления в Уварово, под Тамбовом.

[vitalik101]

Спасибо про такое незнал.возможно и для дсп это не проблема.Я совсем недавно познакомился с этим делом.

[svk]

Спасибо про такое незнал.возможно и для дсп это не проблема.Я совсем недавно познакомился с этим делом.

Не знаю в каких Вы краях, но и до меня Китай достает на СВ.

[vitalik101]

Мы с вами соседи.о сколько увас их.незнал про св,думал только на кв Китай,надо будет проверить.

[svk]

Мы с вами соседи

Значит должны одни и те же стации принимать одинаково

[HyC]

Крайние дни начиная с 41 метра и короче с востока просто ломовой проход. По 40-50 станций вылавливаю вечером но еще в светлое время суток. По утрам и днем обычно шевелятся 19, 16 и 13 метров. То что идет идет громко но станций очень небогато.

[svk]

HyC, а Китай на СВ достает до Новосибирска?

[HyC]

HyC, а Китай на СВ достает до Новосибирска?

Лет шесть назад на СВ доставал настолько хорошо что на приемник прямого усиления можно было принимать. Кто-то из форумчан мне подсказал, я не поверил пока не проверил. Как раз в районе "радиоприемника Новосибирск" тема была, я на его реплику и принимал Китай. И на Звездочку принимал, слабо конечно. Поэтому на супергетеродин слушал, на России или на Селге. Замирает меньше, время прохода удобное, в кровати чтоб на сон грядущий. А потом что-то поменялось. Сперва официально на СВ вещание на Россию закрыли, но года через два все равно стало проклевываться. Возобновили, но толи азимут сменили, толи мощность понизили. Несколько лет вообще было глухо, сейчас выловить можно но крайне редко. Наверное на дальний восток по СВ только оставили, и у меня тут на царском проходе только принимается на троечку. Зимой по темному времени суток вылавливал, летом глухо в принципе.

На 25 и 31 метре при хорошем проходе ломится даже на сложенную антенну. Но замирания сильные. Ломится от 9 баллов до нуля, и по два раза в минуту такое чудесо. На приемнике где АРУ глубоко тащит прям желание что лучше бы не тащило, комфортнее пережить замирание, чем когда начинает шумом эфира дубасить на все деньги.

На 41 метре прием хуже, но если он есть то стабильнее. Сам прием похуже но замираний сильно меньше. Поэтому стараюсь слушать там если удается принять.

Вообще на приемники с двойным преобразованием типа Ленинграда и Салюта эфирная обстакановка у меня должна быть на КВ сильно краше. Но к сожалению из-за бытовых геморроев и Ленинград и Салют у меня отложены в долгострой. Салют остался не настроенным, а Ленинград я строил, и он работал волшебно, но он хапнул дефект которым нет возможности заняться. Дефект причем дурной, по выключателю питания, но учитывая то что он там сдвоенный и его надо колхозить из двух П2К сетевых, и чтоб до него добраться надо раскидать на болты треть приемника...

[svk]

На 25 и 31 метре при хорошем проходе ломится даже на сложенную антенну. Но замирания сильные. Ломится от 9 баллов до нуля, и по два раза в минуту такое чудесо.

Нарезал" сегодня немного русскоязычных на 31 м. Замирания есть, нмв, обычные, характерные для КВ.
13650 кГц Всемирная радиосеть. Международное Радио Словакии.
Дубай, 250 кВт, 4350 км.

9885 кГц MWV - Madagascar World Voice, KNLS, 100 кВт, 8210 км. Мадагаскар.

9605_9765 кГц. Международное Радио Китая.500 кВт.

А ту не идентифицировал. Примерно 9.8 МГц, отвлекся, не успел на цифровом уточнить. Сначала подумал, что Китай, но по времени и частоте не подходит. Упоминали в разговоре несколько раз Тайвань, но тоже ни частота, ни время. Причем в начале с акцентом, потом совсем без акцента женщина говорила.

[slimy]

Включил в 22:40 приёмник на средних волнах и сразу слышу на 1413 кгц русскую речь. Опять, думаю, китайцы. Но нет - "Вести ФМ"...
Кручу вниз, и на 999 натыкаюсь на "Радио России". Причем обе станции постепенно ослабевают , и к 23:00 уже наполовину в шумах.
В справочнике Радиосканнера обе станции указаны как приднестровские, а принимаю в Москве - такой вот бумеранг.

[svk]

В справочнике Радиосканнера обе станции указаны как приднестровские, а принимаю в Москве - такой вот бумеранг.

Ничего удивительного, в Москве, в отличии от китайских, должны хорошо проходить.
У меня и на приемнике прямого усиления неплохо.

[2vlad]

В справочнике Радиосканнера обе станции указаны как приднестровские...

Вот прям так и написано: станции приднестровские?

[slimy]

svk, А морзянка у Вас чья на 56-й секунде? точка-тире,точка, так , вроде.

[slimy]

2vlad, буквально "Преднестровский РПДЦ"

[svk]

svk, А морзянка у Вас чья на 56-й секунде? точка-тире,точка, так , вроде.

Один из приводных маяков (авиа).

[2vlad]

... буквально "Преднестровский РПДЦ"

Ну да, так и есть... Только во всем Приднестровье не смогут создать столько т.н. "контента" для передач "Вести ФМ" и "радио России", сколько они "гонят" в эфир... Ну и конце-то концов: для Вас новость что ли, что в РФ эти самые РПДЦ либо разрушены совсем, либо так глубоко "законсевированы", что вряд ли подлежат "расконсервации"? А у них, к счастью, сохранились и даже работают!

[svk]

в РФ эти самые РПДЦ либо разрушены совсем, либо так глубоко "законсевированы", что вряд ли подлежат "расконсервации"?

Наша в Большаково еще подает признаки жизни, правда в виде тестов.

[la59]

подает признаки жизни, правда в виде тестов.

Так Краснодар тестили не так давно. У нас днём шло нормально 300км . Но это похоже на случай какого чп, СВО и надо быть готовым ко всему. У нас РО было четыре вышки областного радиовещания, но зачем то одну таки оставили.

[svk]

Но это похоже на случай какого чп, СВО и надо быть готовым ко всему.

Этот вариант неубедительный. На этот случай должно быть постоянное вещание, чтобы люди знали, что СВ или ДВ радиостанции работают и иметь для этого радиоприемники. В реальности же, слушают ФМ, смотрят ТВ и принимают SMS от МЧС.

[la59]

svk, А тогда зачем включали проверили и выключили. Иногда и сирены испытывают, о чём и по радио предупреждают. А приёмников ещё хватает, да и в авто они есть как опция к ФМ. Понадобится,не дай бог, все научатся и АМ включать. Я регулярного вещания там и не жду, запасной вариант охватывающий большую территорию.

[svk]

la59, легки на помине, сейчас вещают из Большаково на 549 кГц. Из практики будут в эфире до 18:00 мск.

[svk]

2vlad, oldmao, вчера получил, сегодня собрал на TA7642.
Что сказать? Чувствительность хорошая, принимает те же станции, что и ранее собранный.
Понимаю, что длинные цепи вносят свою лепту, тем не менее работает неустойчиво. На ДВ возбуд прекратился при снижении питания до 0.8 В. При этом Единка была слышна если приложить ухо к динамику. Возможно ДВ вообще противопоказаны. На СВ весь диапазон работает при 1 В, но выход слаб. Все-таки несколько мВ с детектора 2822 не тянет. В видеоролике при питании 1.2 В. При этом возбуд проявляется ниже, примерно с 800 кГц. Если снижаю питание, то хорошо проходят Сигнал (666 кГц) и венгры.
В общем в свете хорошего пожелания в даташит о катушке " Метод проб и ошибок поможет вам достичь оптимального количества обмотки"

[2vlad]

Понимаю, что длинные цепи вносят свою лепту, тем не менее работает неустойчиво.

Понимаете правильно, а делаете... Если собрать компактно и м/с "подтянуть" поближе ко входному контуру, но не до "фанатизма", конечно, то нормально будет работать. Правда, некоторым "коллегам" достичь этого не удалось. У меня получилось целых три раза. С питанием не мудрил: 1,5 В + большой емкости электролит и керамика параллельно.
Вот один из сделанных "на скорую руку" внутри:

Работает до сих пор, 5 мин назад даже "Вести FM" поймал, долго не крутил, поздно уже...

[svk]

Понимаете правильно, а делаете...

А я еще ничего и не делал, показал первое включение в таком виде. Это лишь проба факта работы, стоит ли заниматься дальше или нет, посмотрю.

[oldmao]

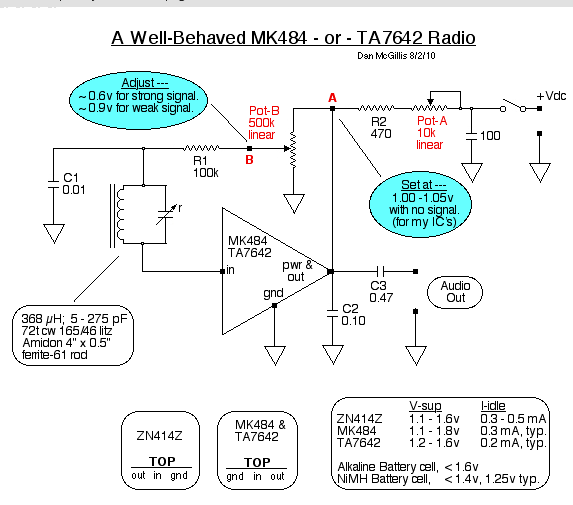

Попробуйте с регулировкой смещения, как по второй моей ссылке. И напряжение питания сильно желательно стабилизировать, капризная микросхема к питанию.
PS другие имена TA7642 - ZN414 и MK484. Рекомендуемые режимы:

[2vlad]

svk, ещё раз посмотрел/послушал Вашу "пробу": там почти всё хорошо, мне понравилось, для одного из коллег в своё время нашёл большую статью на английском об этой м/с, похоже, что oldmao оттуда и взял рекомендации. Коллега, правда, не смог "осилить" перевод и понять написанное, так и забросил этот проект, а по-моему - стоит немного повозиться и всё будет хорошо!

[svk]

Попробуйте с регулировкой смещения, как по второй моей ссылке. И напряжение питания сильно желательно стабилизировать, капризная микросхема к питанию.

Спасибо, попробую. Питал от стабилизатора 3.3 В. Собрал по даташит и вашему первому варианту.

[svk]

2vlad, спасибо, посмотрю.
Позже, ночью. в перерывах между раскатами грозы, послушал. Станций много было, причем слабых. Показалось, избирательность лучше, чем на уже собранном. Но, надо сравнить одновременную работу.

[HyC]

Это точно. "Tecsun PL-310 et" именно "не обнаружил" на ДВ станции из Алжира и Великобритании, в отличии от приемника прямого усиления, на котором они проходили довольно сносно. Хотя, надо признать, в характеристиках "Tecsun PL-310 et" честно заявлена чувствительность на ДВ < 10 мВ/м. А на СВ у него отличный прием, оправдывает свои < 1 мВ/м.

Насколько я понимаю в подавляющем количестве таких современных приемников входная цепь на СВ/ДВ не резонансная, то есть просто стоит полосовой фильтр, он же МА на весь диапазон. Отсюда и такая чуйка фиговая.

[vitalik101]

Получил на почте два приёмника, v117 претензии нету.А вот есть к cs 106 звучит хуже v117 слушать можно,находит не все станции на Ам, и ещё крышечка подставки не фиксируется.Неразобрался как включается таймер отключения.

[svk]

Собрал, как доктор прописал). Такое включение контура по этой схеме, как и в схеме по даташит, не работает. Обратил внимание еще при первой сборке. Поэтому КПЕ подключен согласно исправленному. Рекомендации указанные в графике подтверждаются.




Установил 1.03 и 0.6 В.

При подъеме напряжения в т. В до 0.9 В, напряжение в т. А падает до 0.98 В. Прием на грани возбуда. Не стал снижать в т.А, завтра проверю.

[oldmao]

Всё отлично получилось! Не нужно стремиться к максимальному усилению, ночью мощными сигналами перегружаться будет.

[vitalik101]

Знакомый подсказал,я неправильно выбрал cs-106 вариант шаг настройки, сожалению исправить это нельзя.

[oldmao]

vitalik101 Откройте и посмотрите, на чём собран CS-106. Возможно, проблема с шагом лечится заменой одного резистора. По крайней мере у DSP KT0936 это так.

[svk]

Откройте и посмотрите, на чём собран CS-106.

AKC6951/55, управляется процессором, наверное, не исправить.
https://frompinskto.wordpress.com/2017/ ... akc985155/

[svk]

Знакомый подсказал,я неправильно выбрал cs-106 вариант шаг настройки, сожалению исправить это нельзя.

Попробуйте совет из обзора на ютуб: "Когда радио выключено, но часы показывают, удерживайте кнопки «M +» и «MW» одновременно в течение 5 секунд и отпустите. Затем используйте кнопки настройки для изменения между шагами 9 кГц и 10 кГц, и подождите 5 секунд, пока он отключится. Тогда у вас будет правильное радио"

[svk]

Всё отлично получилось! Не нужно стремиться к максимальному усилению, ночью мощными сигналами перегружаться будет.

Спасибо! По результатам сравним с ранее собранным. Перегружаться не будет, пару дней покручу и закину подальше)

[svk]

Добавил катушку на ДВ.
Ютуб блокирует, загрузил в облако. ТА7642, Единка, 225 кГц, Sweet Sounds Of Heaven. The Rolling Stones, Lady Gaga.
https://cloud.mail.ru/public/i6Pn/SJvchEDrM
А Элвиса, нашего Пресли, разрешают слушать) Elvis Presley "Love Me Tender".

[fdr1]

Ленинград я строил, и он работал волшебно, но он хапнул дефект которым нет возможности заняться. Дефект причем дурной, по выключателю питания, но учитывая то что он там сдвоенный и его надо колхозить из двух П2К сетевых, и чтоб до него добраться надо раскидать на болты треть приемника...

Там же всего два винта. Вот тут на видео коллега его снимает и разбирает для ремонта (2 мин. 40 с от начала видео).

[svk]

Советская схема против ТА7642) 225 кГц.

[oldmao]

Да, у транзисторного искажений явно меньше.

[svk]

Да, у транзисторного искажений явно меньше.

Да, звук с ТА7642 "рафинированный", без шипения. Хотя, на некоторых композициях приятно звучит. По чувствительности также проигрывает.
Сравнение на ДВ. На транзисторном звук на четверть, поздно уже. На ТФ7642 в начале ролика смещение -0.6 В, затем поднял до -0.67 В.
198 кГц, BBC Radio 4, Droitwich/Mast A-B (Англия), 250 кВт, 1520 км

Сравнение на 999 кГц.

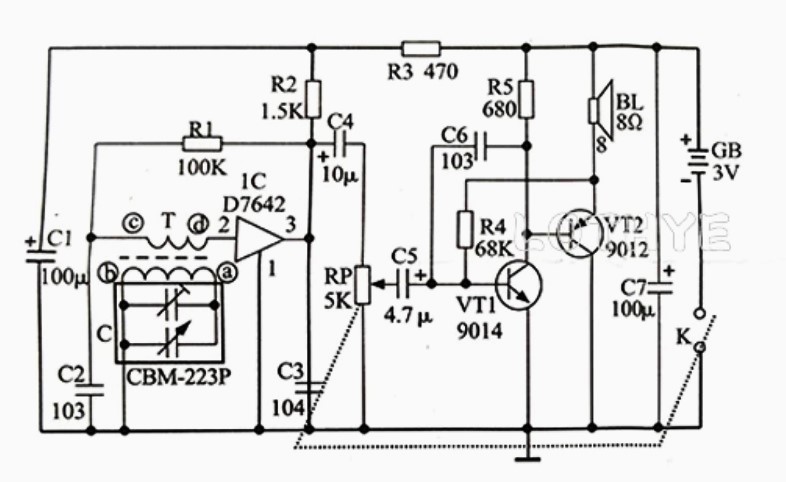

Надо попробовать с катушкой связи, как в конструкторе с Али.

[HyC]

Там же всего два винта. Вот тут на видео коллега его снимает и разбирает для ремонта (2 мин. 40 с от начала видео).

Я у себя выключатель не снимал, но мне почему-то казалось что он там запихнут так-же как и УНЧ, с кровью и болью.

[vitalik101]

svk, спасибо.тоже самое было в инструкции указано по английскому, вот как включить таймер включения нечего нет,скорей всего у меня cs 106 копия ретекесса v111.

[svk]

вот как включить таймер включения нечего

В описании есть функция будильника- With a clock and alarm function.
Изучайте инструкцию)
Здесь обсуждают, пишут будильник есть https://dxforum.ru/viewtopic.php?f=27&t=492

[vitalik101]

да будильник разобрался и временeм.Видел на ютубе.как включали таймер отключения.Знаетее как в телевизоре 50 40 30 20 10.Как он это сделал.Недавно получил Али, кк9 BAlJlALl.За ,1 доллар. Шел 9 дней.. каждый приемник обошёлся по 5 долларов.

[svk]

каждый приемник обошёлся по 5 долларов.

Главное чтобы работали на 100$

[svk]

Да, у транзисторного искажений явно меньше.

Все-таки меня не покидала мысль, что ТА7642 должна звучать лучше. Заменил на выходе керамическую "бусинку" на пленку и подключил к альтернативному УНЧ. Отличный звук, нмв. Даже думаю заменить транзисторный УВЧ, на ТА7642.
