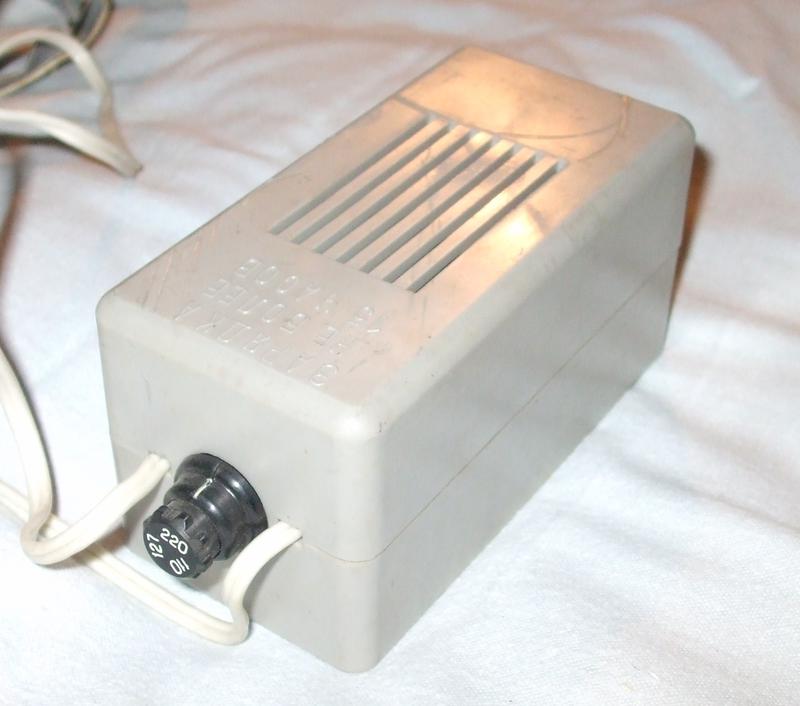

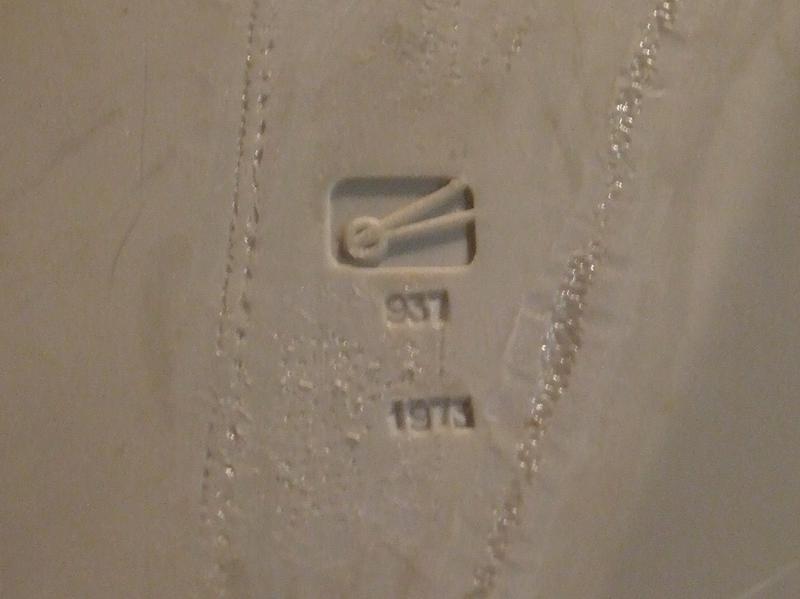

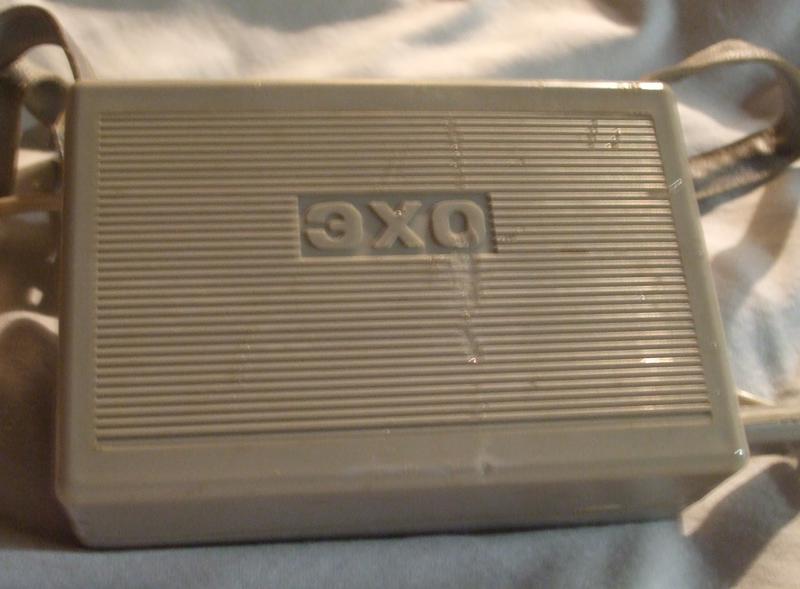

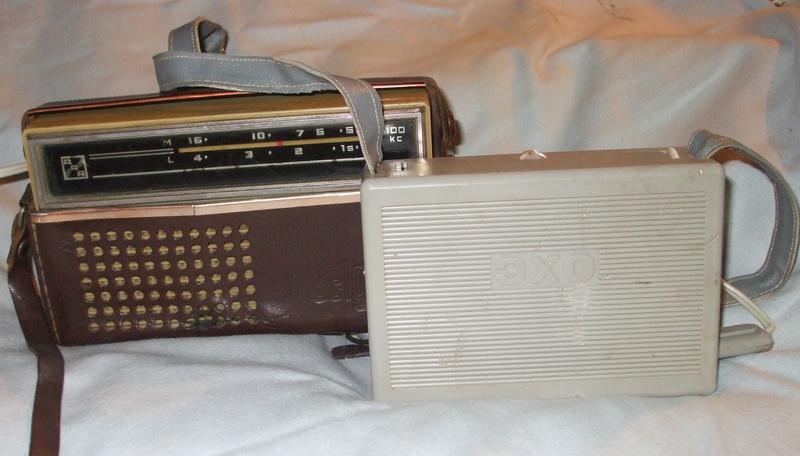

Вчера рано утром прогулялся маленько и заглянул на блошиный. Увидел интересную кучку, где меня заинтересовал блок питания-зарядное устройство. Внутри просматривался зеленый трансформатор, а это значит не ширпотреб. Коробочка, с которой шел этот БП меня мало заитересовала - никаких особенных вещей, которые привлекают внимание, не было. Две ручки, как на потенциометрах, и маленькое окошко шкалы и название "ЭХО". Зарядное устройство подсказывало, что внутри есть аккумулятор. Размер - как карманный приемник. Год выпуска - 1973-й. Поскольку отдавали за копейки, я его прибрел.

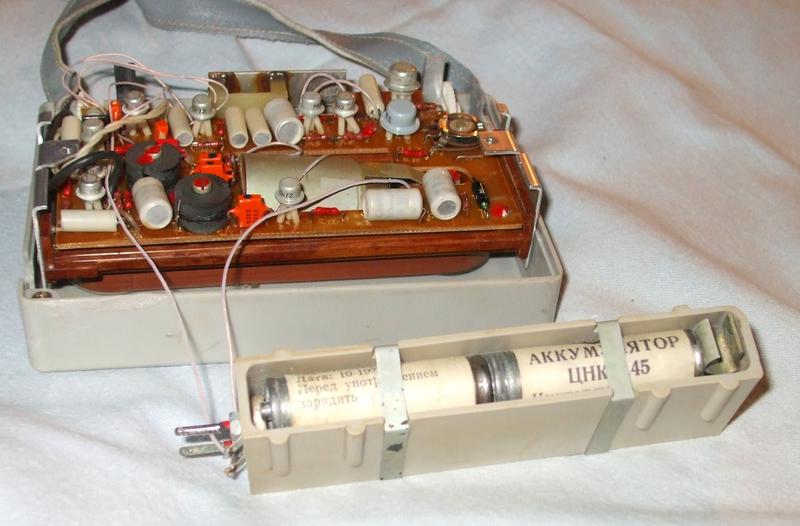

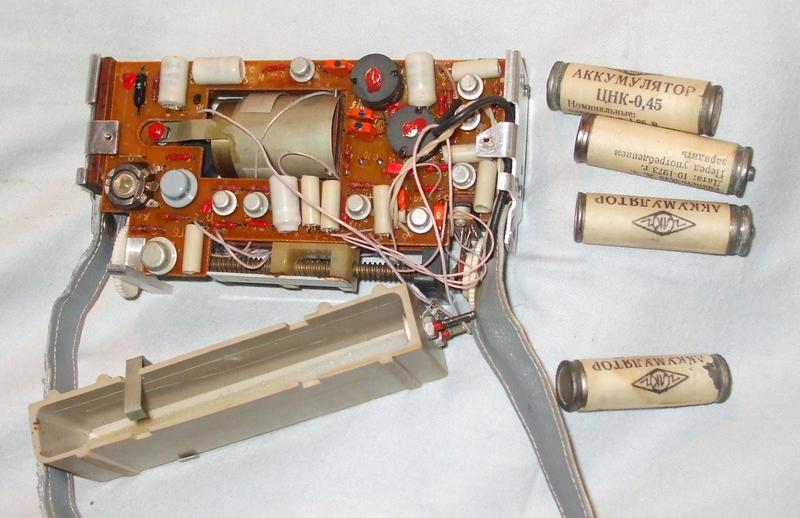

Дома вскрыл коробку. Внутри была плата, явно не ширпотребовская. В середине нечто похожее на движок. И четыре аккумулятора ЦНК-0,45. Покрытые солью, но сохранность хорошая. Я когда-то в армии питал такими "Бангу".

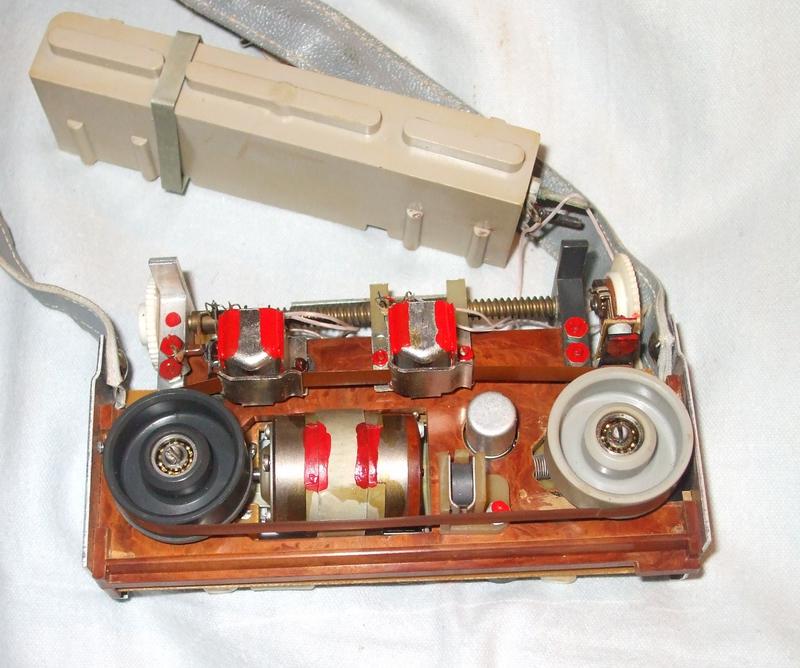

Когда вытащил внутренний блок полностью, то немало удивился, увидев простенькую лентопротяжку и магнитные головки. Очень похоже на ленточный ревербератор.

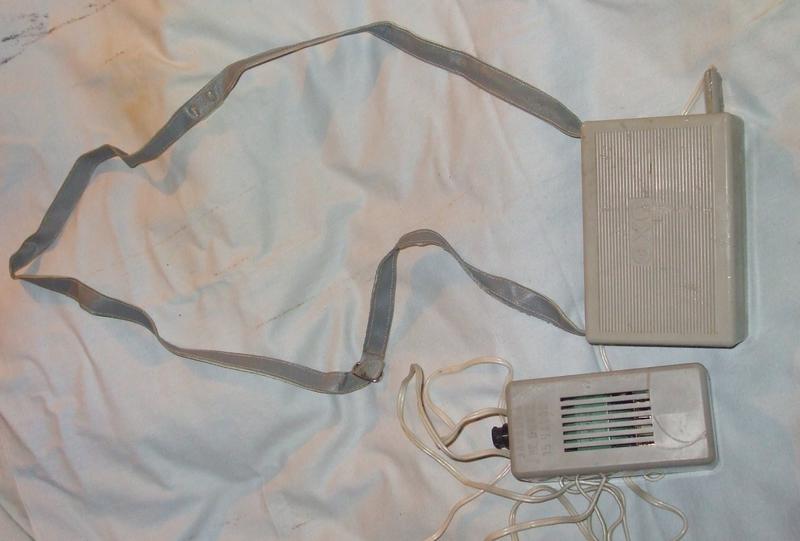

На ремешке переноски был какой-то датчик. Разобрав его, я увидел просто разъем.

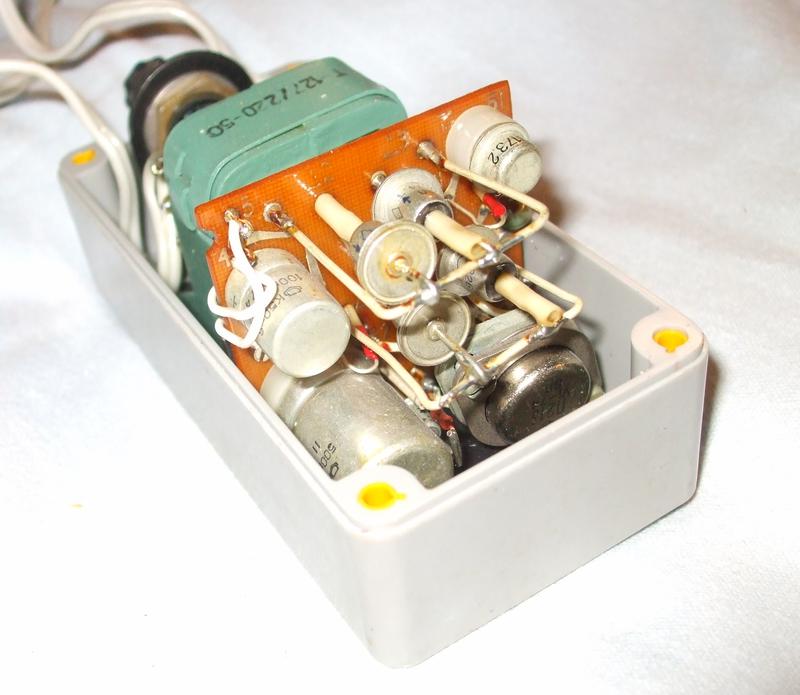

Сборка достаточно серьезная. Скорее всего к разъему на ремне подключается наушник и приемо-передающий элемент. Скорее всего пьезо (как в гидрофонах). Блок питания-зарядка собран очень качественно.
В целом впечатления остались очень хорошие.
Я думаю, что это эхолот. Принцип действия, на мой взгляд, - прибор излучает щелчки (один из трансформаторов повышающий, для пьезоэлемента). На это время наушник блокируется, а щелчок записывается на пленку. Когда отраженный сигнал возвращается, то он складывается с записанным сигналом. Далее, вращая ручку настройки, добиваются сливания обоих щелчков в один. На шкале будет указана глубина. Это только мои предположения. Но прибор оказался довольно интересным. К сожалению сам гидрофон и наушник не сохранились... Поиски в Инете ничего не дали. Возможно кто-нибудь встречал подобный прибор. Не думаю, что их много выпустили, но все же...
