Советские видеопроекторы

[Лыков Олег]

Спасибо большое за скан инструкции, листик получается из инструкции. Я выкрутил объективы, но никаких следов от жидкости нет, наверное она высохла. Скажите пожалуйста, а глицерин полностью заменяет этиленгликоль? То есть можно просто глицерин найти и залить?
С уважением Лыков Олег.

[Vygandas]

Этиленгликоль, как и не токсичная его версия метилгликоль достать просто, но они будут крашеные для авто или прочего. Проблема достать не крашеный, а это через хим. реактив.

[Alex_Bell_2014]

цены за 1л.: глицерин- https://reahimpribor.ru/catalog/rastvor ... in-1l.html

этиленгликоль- http://rushim.ru/product_info.php?products_id=270

[RadioKing]

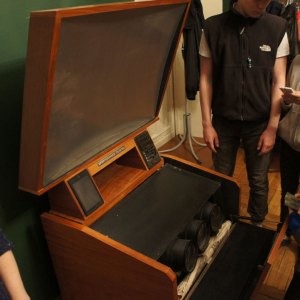

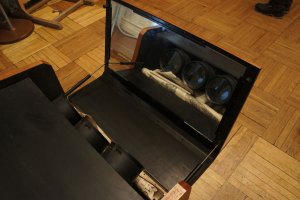

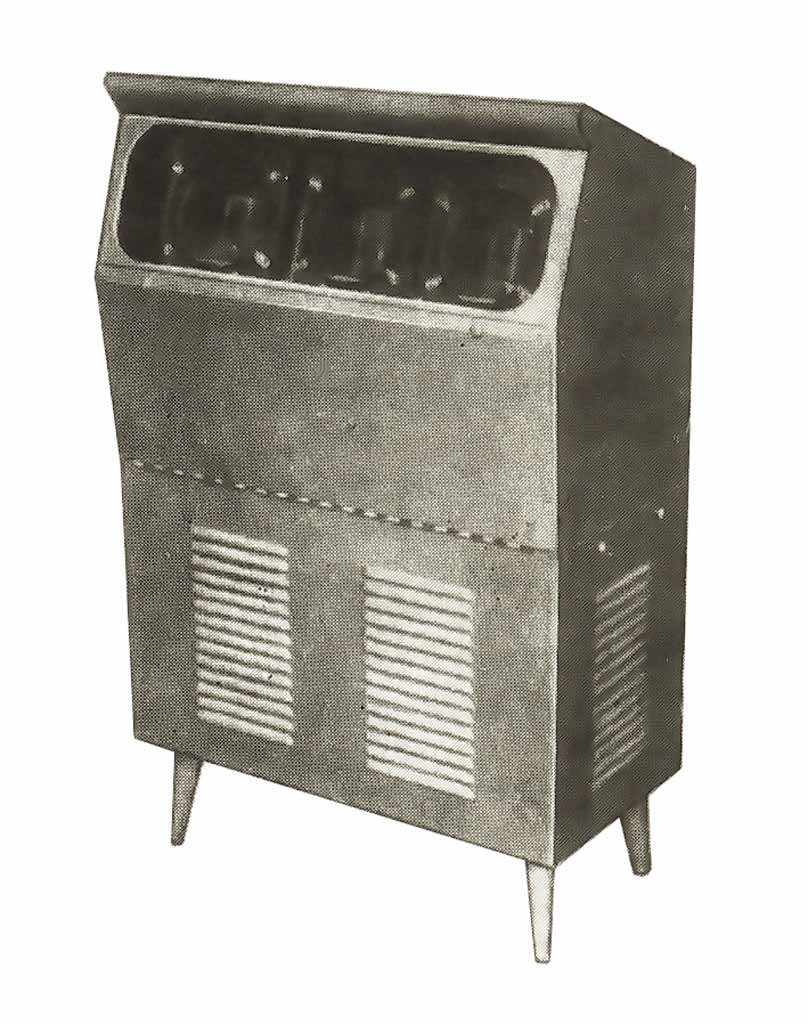

Появилось фото ещё одного отечественного проекционного телевизора, Электроника ТВ-01ПЦ. В инете при поверхностном поиске ни фото, ни информации о нем (только упоминание в википедии). Поэтому в чем отличие от Электроники 1280, кроме дизайна, сколько их было сделано - не ясно.

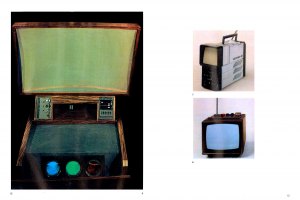

Чуть-чуть информации про него есть в каталоге Электроника. Товары народного потребления. за 1985 год.


Там он почему-то назван просто "Электроника".

[mig_25]

RadioKing, спасибо.

Также вот, найденная тобою же информация на сайте https://teron.online/index.php?s=3c3f85 ... p=13048247

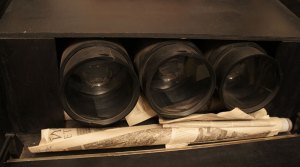

Объективы Платановские, как и в Электронике 1280, так что скорее всего это она же, только в более нетранспортабельном исполнении и раньше сделанная

Надеюсь, телевизор там сохранят

[mig_25]

Кстати, мне сообщили, что в музее МТУСИ восстановили их Электронику 1280.
Но необходимы схемы, как минимум на блок сведения. А также помутнел один объектив, нужен пластиковый черный платановский объектив (подойдет от ВП-1/2/3, 1280). Может, кто разбирал когда-то и остался?

У нас же, вроде, схем нет вообще ни на один проектор?

[mig_25]

https://telesputnik.ru/materials/telesp ... -v-rossii/

[mig_25]

Некая проекционная ЭЛТ:
http://lasers.org.ru/forum/threads/%D0% ... ost-132222

[mig_25]

Выше (это)

Проекционный кинескоп У8ТП1И, заготовка.
Изготовлен львовским СКБ «Эротрон», дата изготовления неизвестна.
Баллон, подготовленный для заливки во фланец. Хотя, суд по пятну на экране и отсутствию полировки, скорее отбраковка на стадии «перед заливкой».


Проекционный кинескоп У8ТП1И.
Изготовлен львовским СКБ «Эротрон», дата изготовления неизвестна.
Собственно, сам кинескоп, извлеченный из сборки.


Проекционный кинескоп У8ТП1И.
Изготовлен львовским СКБ «Эротрон», дата изготовления неизвестна.
Представляет собой сборку из, собственно, проекционного кинескопа, отклоняющей системы и прочного корпуса из нержавеющей стали.
Предназначен для работы в составе ИЛС в изделиях ВТ.


***
Проекционные кинескопы 6ЛК1П, 6ЛК1И, 6ЛК1А и 6ЛК1Б.
Изготовлены московским заводом «МЭЛЗ» 11.1964, 02.1961, 06.1985 и 05.1965 соответственно.
На фото кинескопы представлены сверху вниз, слева направо.
Наконец-то у меня получилось собрать все 4 выпускавшихся цвета этих кинескопов! Ура!
Первые три применялись в цветных проекционных телевизорах «Изумруд-201» и «Изумруд-202», последний применялся в проекционном телевизоре «Москва».
Помимо этого, зеленый (И) применялся в видеоконтрольном устройстве проекционного типа, а синий с белым (А и Б) применялись (по неподтвержденным сведениям) в неведомых военных тактических планшетах проекционного типа.


Проекционный кинескоп 6ЛК1А.
Изготовлен московским заводом «МЭЛЗ» в июне 1985 года.
Кинескоп синего цвета свечения. Применялся (совместно с 6ЛК1П и 6ЛК1И) в появившихся на свет в 1959 году цветных проекционных телевизорах «Изумруд-201» и «Изумруд-202». Также, по имеющимся у меня непроверенным сведениям, кинескоп использовался в специальной технике – т.н. тактических планшетах проекционного типа. Названия этих устройств мне неизвестны.


Проекционный кинескоп 6ЛК1П.
Изготовлен московским заводом «МЭЛЗ» в ноябре 1964 года.
Кинескоп красного цвета свечения. Применялся (совместно с 6ЛК1А и 6ЛК1И) в появившихся на свет в 1959 году цветных проекционных телевизорах «Изумруд-201» и «Изумруд-202».


Проекционный кинескоп 6ЛК1И.
Изготовлен московским заводом «МЭЛЗ» в феврале 1961 года.
Кинескоп синего цвета свечения. Применялся (совместно с 6ЛК1А и 6ЛК1П) в появившихся на свет в 1959 году цветных проекционных телевизорах «Изумруд-201» и «Изумруд-202». Также применялся, в разработанном в 1958 году студийном видеоконтрольном устройстве проекционного типа.


Проекционный кинескоп 6ЛК1Б.
Изготовлен московским заводом «МЭЛЗ» в мае 1965 года.
Кинескоп белого цвета свечения. Один из первых, если не просто самый первый советский проекционный кинескоп. Применялся в проекционном телевизоре «Москва», появившимся на свет в 1957 году. Также, по имеющимся у меня непроверенным сведениям, кинескоп использовался в специальной технике – т.н. тактических планшетах проекционного типа. Названия этих устройств мне неизвестны. Возможно, именно военным применением этот кинескоп обязан своему долголетию: он производился с середины 1950-х по середину 1990-х годов.


Проекционный кинескоп 6ЛК1Б.
Изготовлен московским заводом «МЭЛЗ» в октябре 1990 года.
Кинескоп белого цвета свечения. Один из первых, если не просто самый первый советский проекционный кинескоп. Применялся в проекционном телевизоре «Москва», появившимся на свет в 1957 году. Также, по имеющимся у меня непроверенным сведениям, кинескоп использовался в специальной технике – т.н. тактических планшетах проекционного типа. Названия этих устройств мне неизвестны. Возможно, именно военным применением этот кинескоп обязан своему долголетию: он производился с середины 1950-х как минимум по начало 1990-х годов.


***
Проекционный кинескоп У6ТП1И.
Изготовлен львовским СКБ «Эротрон», дата изготовления неизвестна.
Представляет собой сборку из, собственно, проекционного кинескопа, отклоняющей системы и прочного алюминиевого корпуса.
Предназначен для работы в составе ИЛС в изделиях ВТ.


Проекционный кинескоп У6ТП1И.
Изготовлен львовским СКБ «Эротрон», дата изготовления неизвестна.
Собственно, сам кинескоп, извлеченный из сборки.


Проекционный кинескоп 8ЛМ «Полет-1».
Изготовлен фрязинским заводом «Платан», дата изготовления неизвестна.
Любопытнейшее изделие! Поскольку кинескоп был разработан и выпускается по «частному» заданию, официального наименования по ГОСТу он не имеет. 8ЛМ «Полет», и все тут. Не говоря уж про то что по пока не отмененному ГОСТу называться он должен бы 8ЛП или, на худой конец, 8ЛК. Но заказчику виднее.
Кожух этой модели кинескопа сборный, алюминиевая рамка радиатора экрана и сваренный из пермаллоя магнитный кожух. Внутри кожуха, помимо самого кинескопа, размещена отклоняющая система. Разумеется, после сборки кинескоп заливается виксинтом.
На следующем фото показан еще один такой кинескоп.


Проекционный кинескоп 8ЛМ «Полет-1-01».
Изготовлен фрязинским заводом «Платан», ориентировочно в октябре 2017 года.
От показанного на предыдущем фото отличается исполнением кожуха.
Кожух этой модели кинескопа единый, алюминиевая рамка радиатора экрана выточена заодно с кожухом тубуса. Для магнитного экранирования внутрь трубы кожуха вставлена на клею трубка из пермаллоя.
На следующем фото показан сам кинескоп «неглиже».


Проекционный кинескоп 8ЛМ «Полет-1».
Изготовлен фрязинским заводом «Платан», дата изготовления неизвестна.
Очень красивый кинескоп с плоским экраном и напыленным на внутренней стороне интерференционным светофильтром. Кинескоп имеет заужение тубуса, предназначенное для уменьшения габаритов отклоняющей системы – крайне редкое явление у отечественных кинескопов! Отдельно стоит отметить необычного вида конус, сделанный с двумя уступами. Честно говоря, я так и не понял почему конус решили сделать именно таким.
Этот кинескоп сейчас уже не производится, ему на замену пришел чуть более простой.
Смотрим следующее фото.


Проекционный кинескоп 8ЛМ «Полет-1».
Изготовлен фрязинским заводом «Платан», дата изготовления неизвестна.
Не менее красивый, чем показанный на предыдущем фото – этот кинескоп выглядит уже более традиционно, благодаря простенькому гладкому конусу.
Специально для любителей присосок, ведер, пуговиц и иных разновидностей дополнительных контактов на баллоне покажу анодный контакт – кстати сказать, также (как и все семейство кинескопов) необычный.
Для удобства присоединения гибкого вывода анода на обычный тарельчатый впай вместо традиционного шарика (как на показанной ранее старой версии этого кинескопа) приварена ленточная петля.


Экран с напыленным интерференционным светофильтром.
Изготовлен фрязинским заводом «Платан», дата изготовления неизвестна.
Применяется в составе выпускаемого по сию пору проекционного кинескопа 8ЛМ «Полет-1».
Тончайшее, в несколько микрон, напыление на стекле практически полностью исключает желтую и красную часть спектра в проходящем через светофильтр свете.
На правой нижней врезке светофильтр в отраженном свете. Действительно, напыление имеет слабый розовато-желтоватый оттенок.
На двух верхних врезках показано что сам массив стекла прозрачный. На левой врезочке вспышка дана сквозь светофильтр, у которого напыление находится сверху. Заметна синяя тень, которую оно отбрасывает. На правой напыление внизу – и мы видим его просто как круг нежно-голубого оттенка.


Проекционный кинескоп «Латекс-2».
Изготовлен фрязинским НИИ «Платан» в сентябре 1984 года.
Как видно по фото, это готовая сборка кинескопа с ФОС, явно какого-то военного назначения.




Фото, описания, как всегда, коллега по ЭВП: https://vk.com/id54518384 (на лазерс орг ныне не выкладывается)

[ДмитрийМ]

Проекционный кинескоп 6ЛК1Б.

Последние их сделали в 1995..1996 гг на МЭЛЗе. Тогда ещё трудовая книжка моя в ОКБ "МЭЛЗ" лежала и часто с руководством общался, так..помогал с ранее разработанным оборудованием в благодарность за хранение ТК . В то время была большая компания по выкупу акций завода (там их три сразу) со сносом и постройкой жилого комплекса. Это я к тому что резко поднялась арендная плата за помещения чтобы выжить подразделения завода и освободить территорию. Именно в эти годы и был разрушен цех по производству сверхярких кинескопов, что у нас был. Хотя делали их мало, но моё руководство пыталось сохранить производство и просило денег у МО для выпуска.. Сказали что не надо и всё порезали оборудование в итоге и там потом до 2000-х стояла линия арендаторов по производству бутылок ПЭТФ на 1..2 литра под соки и воды. А года через три начальство (тогда там директором Холодилов и гл инженер Митрофанов А.В. были) жаловались что пришли вояки и потребовали оживить производство (типа всё кончилось на складах), но уже было поздно и под суд типа грозились отдать. Не знаю как в планшетах их использовали, но военпреды у нас были из ВВС и (вроде бы) кинескопы стояли в самолётах и проецировали карту местности на лобовое стекло. Стенд под них был с силоксаной жидкостью что тепло сбрасывало и обеспечивало электробезопасность, но это у нас, что у вояк не знаю. И вроде их два или три было разных, типа кинескопа. Но, повторюсь, делали их очень мало и вручную полностью.

[Wladimir_TS]

В 2010-11 годах видел живьем ИЛС для некоторых пилотируемых ЛА (серийный на прогоне). Карту не проецировали, проецировали прицел и кое-какую летную информацию. Цвет зеленый, яркость аццкая. Спросил - как сделано - сказали кинескоп, но в аппарате-проекторе что-то очень громки и противно жужжало (точно не вентилятор) потому есть предположение о лазере и системе отклоняемых зеркал.

[Борисович]

потому есть предположение о лазере и системе отклоняемых зеркал.

Wladimir_TS,

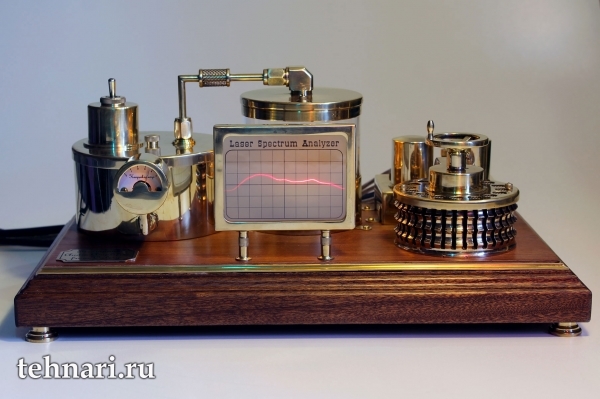

Механический осциллограф с лазером сейчас любители прямо дома делают.

Чисто из интереса.И без летательного аппарата в наличии

[ДмитрийМ]

Может и метки какие проецировали, это был случайный разговор, так, в курилке . Уточню тогда - на стекло проецирование служебной информации . Вот смутно число 50 вспоминается, по моему это был ресурс этого кинескопа. Что поразило в те годы, столь малое время.

[mig_25]

Wladimir_TS, Платановцы делали ещё так называемые "квантоскопы" - лазерные ЭЛТ) Всё может быть.

[Борисович]

Да уж .
Начало цитаты.КВАНТОСКО́П (ла­зер­ный ки­не­скоп), приём­ный элек­трон­но-лу­че­вой при­бор, конец цитаты

[Wladimir_TS]

Находил спецификации, зовутся (5,8)КЛyz (Кинескоп Лазерный), y-тип, z-цвет. Особо порадовало напряжение на 3ем аноде 65-68 кВ - неплохие такие рентгеновские трубки получаются. Причем 3ий анод заземлен (системами теплоотвода) и обеспечивается минусовой потенциал на катоде и читал о некоторых проблема передачи сигнала на выходной видеоусилитель, находящийся под -68 киловольтами в маслонаполненном баке.

Вторая проблема из спецификаций - проблема получения синего цвета. Максимум сине-зеленый + фильтры. А так красный-оранжевый-желтый-зеленый якобы производились. Реальное фото в сети встречал однажды на одном давно сгинувшем сайте.

Еще веселым элементом является наличие магниторазрядного вакуумного насоса расположенного в отростка близ "экрана" - а значит проблему газовыделения из "активной среды" полностью решить не смогли, но на единственном фото - он без этого насоса - возможно опытный.

Габаритно (а у него длина 60 см) он в тот прибор не влезал ну никак. Не считая ВВ источников (а ВВ кабели к устройству не подводились).

[mig_25]

Аквилон, но корпус цвета "кости". Обычно до этого только оранжевые попадались
(вдруг кому нужен, хоть и дорого https://www.avito.ru/chelyabinsk/audio_ ... 2295952752)



Примечательно, но неделю назад я такой же случайно взял. Хоть и побитый, но стало интересно, не Триада ли или Премьер. Но сказали Аквилон, и фото в объявлении выше это подтверждает.



Когда-то давно, в 2016 я видел фотку задней части оранжевого Аквилона с разъемом DB-9, CGA, чтобы к компу подключать. Но не сохранил тогда, а найти более не выходит, и не попался такой ни разу.

[mig_25]

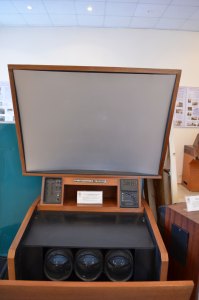

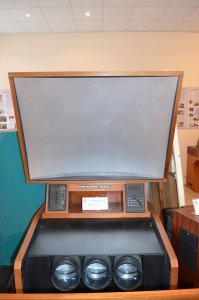

Телевизор Электроника ТВ-01ПЦ обнаружился также в Киевском политехническом музее:
https://commons.wikimedia.org/wiki/Cate ... nic_Museum

[mig_25]

[twoporylyj]

Не знал, что бывают проекторы на потрохах от УПИМЦТ. Надеюсь, это только к БОС и блоку управления относится, а без тиристоров обошлось...

[Wladimir_TS]

Они все на базе каких-то ЦТ, отличия только в системе сведения которой не лучи доворачивать, а искажать токи в катушках ОС "боковых" кинескопов. Причем во всех подобных аппаратах есть встроенный генератор "сетки" так как сведение зависит от расстояния до экрана и положения проектора относительно экрана и подстраивается пользователем при монтаже.

Тиристорная развертка хоть и малонадежна и не велика по КПД, зато много мощнее и ей проще тягать три ОСки и ТВС, питающий три кинескопа (анодное соизмеримо и даже менее 16-20 кВ против 25, но ток на порядок больший), так как нет маски и луч ничто не задерживает)+ угол отклонения не 90-110, а 55 или менее градусов и ток ОС пиковый меньше. Так что примерно тож на тож. А использование узлов и модулей освоенных в серийном производстве облегчает как разработку, так и ремонт.

[Пчёлкин]

Изумруд 201Т

[mig_25]

[twoporylyj]

Интересно, а обычные кинопроекторы в советских самолётах иногда встречались?

[Пчёлкин]

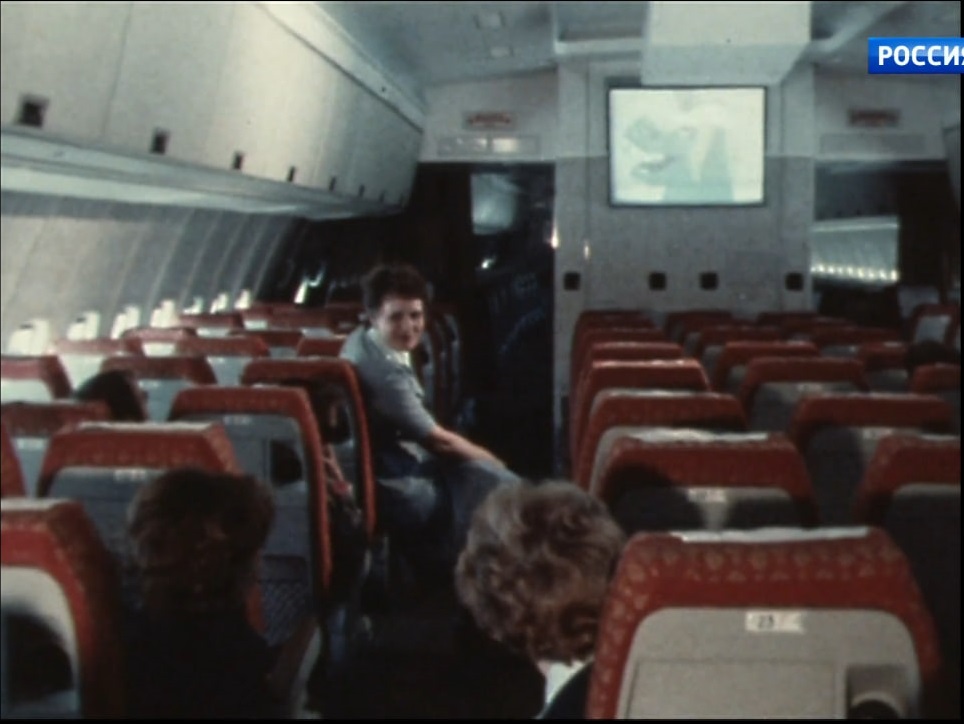

По телеку крутили советский фильм 1983 года, посвящённый 50-летию КБ Ильюшина. Показали видеопроектор в салоне Ил-86.



Там же засветились 2 Электроники ВМ-12 в самом раннем дизайне.

[Alexmax]

Интересно, а обычные кинопроекторы в советских самолётах иногда встречались?

Утверждают, что бывало в Ан-10.
Нет, не тогда когда они стали детскими кинотеатрами, а в полете.))
Только у него размер салона позволял такое сделать.

[twoporylyj]

Не очень-то обязателен что для кинопроектора, что для трёхтрубочного видеопроектора длинный салон. Если, конечно, не стремиться к большим размерам изображения.

[Пчёлкин]

Длинный салон и не нужен, у этих проекторов изображение метр-полтора по диагонали от силы. Т.е. совсем не кинотеатр.

[Alexmax]

видеопроектора длинный салон

Там не сколько длинный, сколько широкий.
Ан-10 отличался очень просторным в ширину и высоту салоном. Кресла стояли очень низко.
Т.е. было где разместить крупный экран, и его было бы видно, в отличие от узких и длинных салонов реактивных.
Собственно в т.ч. и поэтому их не просто выбросили, а в кинотеатры переделали.

[twoporylyj]

Можно, конечно, несколько проекторов и небольших экранов. Но в случае с телевизорами и видеопроекторами ими можно управлять одновременно. Если же установить несколько кинопроекторов, киномеханик забегается менять бобины.
Тогда, может, на поездах экспериментировали? Ставили кинопроектор, скажем, только в вагоне-ресторане, и всё. Вполне могли быть единичные опыты как минимум.
Вот в салонах советских «речных трамваев» телевизоры были не экспериментом.

[twoporylyj]

И ещё интересно: в конце пятидесятых - начале шестидесятых в СССР производили ч/б видеопроекторы, затем надолго забросили, затем в восьмидесятых возродили, и уже цветные. Какова причина довольно длительного перерыва? Ведь могли же в семидесятых увидеть свет, например, ч/б видеопроекторы на «платформе» от УЛПТ-61. Но этого не произошло.

[Пчёлкин]

twoporylyj, думаю, в 60-ые всё было на уровне экспериментов. А в 80-ые технологии уже подешевели, плюс появилась потребность в таких устройствах в лице видеосалонов. Плюс ещё конверсия и перевод промышленности на частичную самоокупаемость.

[twoporylyj]

В шестидесятых помимо сложных проекторов «Москва» и «Топаз», была ещё такая портативная конструкция с небольшой (по сравнению с ними) себестоимостью
https://archive.radio.ru/web/1960/03/048/
Такое могли бы по инерции тиражировать в семидесятых для вокзалов, лекционных аудиторий (заменяет несколько подвесных телевизоров), и т.п., с поправкой на более актуальные на тот момент лампы. Но не стали.
В восьмидесятых же первые трёхтрубочные проекторы в СССР начали делать за несколько лет до конверсии и видеосалонов.

[Пчёлкин]

twoporylyj, насколько я могу судить, пик производства видеопроекторов пришёлся на конец 80-ых - начало 90-ых. Из начала 80-ых и более раннего времени аппаратов не встречал на современных фотографиях. Даже в фильме их увидеть считаю удачей.

[twoporylyj]

А в каких фильмах они показаны до второй половины восьмидесятых?

[Пчёлкин]

twoporylyj, я видел только в том, скрин из которого выше.
