Возможно кто то с этим сталкивался, посоветуйте...

Сообщение

Мастер · #1

Нужен ваш совет, если вам приходилось применять мощное сопротивление, посоветуйте.
Требуется сопротивление 75 Ом. на 200 ватт. Что можно приспособить для этой цели, как решить проблему?

Sulphur · #2

А спираль от электроплиты не годится?

игор · #3

или лампы накаливания, если габариты позволяют.

Sanych · #4

Требуется сопротивление 75 Ом. на 200 ватт

1. Нихром.
2. Тёплый пол - в любом строительном супермаркете.
3. Набрать из проволочных трубчатых резисторов типа ПЭВ...

ТС, с габаритами определитесь, а то сейчас накидают ещё массу примеров.....

BNC-50 · #5

Мастер писал(а):Нужен ваш совет, если вам приходилось применять мощное сопротивление, посоветуйте.
Требуется сопротивление 75 Ом. на 200 ватт. Что можно приспособить для этой цели, как решить проблему?

Я как китаец на вопрос вопросом....А для какой цели? Для настройки передатчика, это одно, а сделать подогреватель это другое...
Есть заводские типа МОУ, есть ПЭВы на 160 ватт... https://picasaweb.google.com/lh/photo/o ... directlink

Deni · #6

Да, кстати... постоянка (что вряд ли) или переменка? Частоты? А то всякие там ПЭВы индуктивность имеют. Габариты, возможность "водянки"??
А то вот примерно таким немного пользовался:
http://www.radio-tester.com/att/

FAI4 · #7

Устройство мощностью 650 Вт (220 вольт) имеет сопротивления 75 Ом.

... утюг, нагреватель, тэн, чайник. ..

BNC-50 · #8

Кстати, тоже как то было, что срочно нужна нагрузка. Померил утюг мощёй 1,6 кВт, оказалось 32 Ом.
А есть еще чайники, фены, электро самовары....

Evory · #9

Уж не требуется-ли включить 110-вольтовый аппарат в 220-вольтовую сеть?

Sulphur · #10

Для подобного включения лучше применить понижающий транс.

Мастер · #11

Всех благодарю, кто откликнулся.
Нагрузка нужна для торможения электродвигателя 2,2 кВт.
По этой причине теплый пол не подойдет. Хотелось бы услышать конкретное использование чего то ( из вашей практики), а не методом тыка. Да и габариты не запредельные, не...(два утюга). Очень подошли бы стекловидные резисторы, но найти хотя бы на 160 ватт, в пределах 75 Ом тоже не просто. Набирать тоже вопрос, сколько надо их? Учесть нужно не только Омы, но и мощность. И получится мешок и маленькая тележка. И опять их надо сыскать столько. А мне таких нужно два.

FAI4 Да, вы правы. По расчетам надо 650 ватт, но в эти параметры мало что "вписывается".

Sulphur мне не требуется снижать напряжение таким методом.

Evory · #12

Мастер
Реостатный тормоз?
Тогда нужен реостат из нихромовой проволоки.

Мастер · #13

Evory писал(а):Мастер
Реостатный тормоз?
Тогда нужен реостат из нихромовой проволоки.

Нет, тормоз не реостатный. Он ставится на "частотник" с 1Ф 220в на 3Ф 220в. Требуется быстрая остановка электродвигателя.

Evory · #14

Что за двигатель, синхронный или асинхронный, сколько фаз?

Solaris · #15

Вместо резисторов также можно применить полупроводниковый инвертор, преобразующий напряжение и возвращающий часть энергии обратно в сеть. Специальное устройство с силовыми ключами на тиристорах или транзисторах и схемой управления. Тогда торможение станет рекуперативным, уменьшатся бесполезная трата энергии и выделение тепла (энергосберегающая технология). Возможно, стоит поискать материалы на сайтах по силовой электронике.

Мастер · #16

Solaris писал(а):Возможно, стоит поискать материалы на сайтах по силовой электронике.

Все, что я описал выше уже есть и работает. Но при выключении эл.двигатель по инерции долго не останавливается. Есть уже такая функция в "частотнике", требуется такая деталь для этого.

http://nova.rambler.ru/search?query=%D0 ... %20E2-MINI

дед Палыч · #17

а может постоянным током небольшого напряжения...

Evory · #18

Мастер
http://www.vesper.ru/catalog/optional-f ... moz/rtorm/

Sanych · #19

Можно рассчитать и изготовить электронную нагрузку под любые критерии:
https://yandex.ru/search/?lr=2&msid=228 ... C4%2C0%2C0

Мастер · #20

Evory писал(а):Мастер
http://www.vesper.ru/catalog/optional-f ... moz/rtorm/

Да, вот как раз об этом и идет речь. Вот он как раз и нужен, но его хотелось бы заменить по возможности чем то.

FAI4 · #21

650 Вт это 6 лампочек по 100 Вт
Или 10 по 60 Вт.

Там правда сопротивления будет падать при охлаждении, но для остановки двигателя такая зависимость подойдет...

Атос · #22

Кусок асбестовой трубы и несколько метров нихрома.
количество витков может расчитать любой школьник в зависимости от диаметров трубы и нихрома.

лампочки не катят так как нагреются и перестанут работать или сгорят

Мастер · #23

FAI4 писал(а):650 Вт это 6 лампочек по 100 Вт
Или 10 по 60 Вт.

Там правда сопротивления будет падать при охлаждении, но для остановки двигателя такая зависимость подойдет...

Уж слишком это все громоздко и хрупко.

Evory · #24

Мастер
http://www.fotorele.net/pdf/rezistor_pj ... 75_100.pdf

gsmart · #25

Мастер писал(а): Все, что я описал выше уже есть и работает. Но при выключении эл.двигатель по инерции долго не останавливается.

А нет возможности применить старый добрый механический тормоз по типу токарных станков? Берётся дисковый тормоз от велосипеда, скутера или мотоцикла и тормазная машинка от них-же. Датчик "стоп" использовать как блокировку питания.

Мастер · #26

Evory писал(а): Мастер
http://www.fotorele.net/pdf/rezistor_pj ... 75_100.pdf

Да все это есть, понятно. Но это где то надо купить и стоят такие (согласно требованию), не очень дешево.

gsmart писал(а):А нет возможности применить старый добрый механический тормоз по типу токарных станков?

А зачем это делать, есть готовый режим работы, только резистор придумать или найти на 75 Ом и 200 ватт.
А потом, как это все будет работать с этим блоком (частотником)?

Evory · #27

Мастер
Что-то вроде "трамвайной печки", но габарит...
http://www.chipdip.ru/product0/9000226162/

gsmart · #28

Мастер писал(а):А зачем это делать, есть готовый режим работы, только резистор придумать или найти на 75 Ом и 200 ватт.
А потом, как это все будет работать с этим блоком (частотником)?

Тогда зачем придумывать если всё придуманно - посмотрите в сторону крановых сопротивлений (гуглите "блоки резисторов (блоки сопротивлений) крановые"), на электричках, трамваях всяких балластные сопротивления бывают.

Мастер · #29

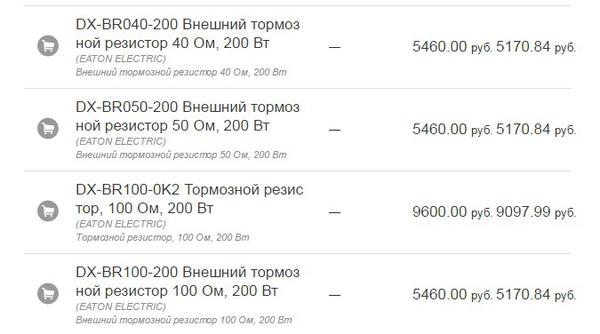

Вот для примера стоимость этих резисторов (опять даже нет нужного).
А мне их нужно два?!

Evory · #30

Мастер
Если два ПЭВР-100 150 поставить в параллель?
Насчёт "оригинальных расходных и запчастей" вот пример -
Сколько стоит обычная торцевая отвёртка 5,5?

BNC-50 · #31

Два ПЭ150 в параллель = 75 Ом 300 Вт. http://erk.su/catalog/grey/23035/

Можно набрать из других номиналов и меньшей мощности, но в итоге получить искомое.

В Вашем случае тормозной резистор, по сути, это тот же советский проволочник, только в "фирменной" блестящей упаковке. От этого такая цена недетская... http://www.ets-electro.ru/catalog/start ... rxl/22643/

Мастер · #32

Все это парни я уже как бы "облизал" со всех сторон до этого. Вот и обратился к вам, возможно кто то , что то подобное делал или даст добрый совет (без, а может). Такие деньги платить, что то рука не подымается. Да было бы за что?

Mika · #33

Уже дали, что может быть дешевле этого варианта?

Атос писал(а):Кусок асбестовой трубы и несколько метров нихрома.
количество витков может расчитать любой школьник в зависимости от диаметров трубы и нихрома.

лампочки не катят так как нагреются и перестанут работать или сгорят

Атос · #34

может

купить на брахолке два утюга по 100 руб и включить их последовательно.

Мастер · #35

Mika писал(а):Уже дали, что может быть дешевле этого варианта?

Атос писал(а):Кусок асбестовой трубы и несколько метров нихрома.
количество витков может расчитать любой школьник в зависимости от диаметров трубы и нихрома.

лампочки не катят так как нагреются и перестанут работать или сгорят

Для вас может быть , для меня нет. Это даже простой мужик знает про "козел". Попробуйте просчитать длину нихрома для 75 Ом (эти несколько метров). Бумага она все выдержит...

P\S. А вы ошибки уже не исправляете или вы только у меня?

novosibiretc · #36

Ещё раз. А почему 75 Ом? Что за "магическое" значение сопротивления? Поставить 20 ваттный ПЭВ Ом на 5...10 и всё будет тормозить. Главное, контактики коммутатора хорошие. Что такое движок 2.2 квт? Это же не 10 и не 100 квт. Тепло спокойно поделится между резистором, проводами, обмоткой движка и "железом" ротора-статора. В чём проблема-то?

Мастер · #37

BNC-50
Возможно так и буду поступать (если нет альтернативы), перелопачу свои запасы или буду покупать. Надо будет поискать в "инете".

Мастер · #38

novosibiretc писал(а):Ещё раз. А почему 75 Ом? Что за "магическое" значение сопротивления? Поставить 20 ваттный ПЭВ Ом на 5...10 и всё будет тормозить. Главное, контактики коммутатора хорошие. Что такое движок 2.2 квт? Это же не 10 и не 100 квт. Тепло спокойно поделится между резистором, проводами, обмоткой движка и "железом" ротора-статора. В чём проблема-то?

Проблема в том, что это ваши рассуждения. А там инструкция и куда он будет подключаться (частотник) стоит под 20 тысяч Р.

novosibiretc · #39

Дак а что Вы у нас умников

тогда спрашиваете, если у Вас в Инструкции уже всё расписано по полочкам?

Мастер · #40

novosibiretc писал(а):Дак а что Вы у нас умников тогда спрашиваете, если у Вас в Инструкции уже всё расписано по полочкам?

Что расписано по вашему и прочтите внимательно мой вопрос. Может сами разложите все по полочкам, для себя.

Mika · #41

Мастер писал(а):
Mika писал(а):Уже дали, что может быть дешевле этого варианта?

Атос писал(а):Кусок асбестовой трубы и несколько метров нихрома.
количество витков может расчитать любой школьник в зависимости от диаметров трубы и нихрома.

лампочки не катят так как нагреются и перестанут работать или сгорят
Для вас может быть , для меня нет. Это даже простой мужик знает про "козел". Попробуйте просчитать длину нихрома для 75 Ом (эти несколько метров). Бумага она все выдержит...

P\S. А вы ошибки уже не исправляете или вы только у меня?

Так вы же не простой мужик, вы же Мастер! Неужели вы не сможете просчитать самостоятельно?

novosibiretc · #42

Мастер писал(а):Проблема в том, что это ваши рассуждения

Это не рассуждения, а у меня так было сделано на циркулярке, пока контактики в переключателе не подгорели. Хиленький попался. Движок - 1.7 квт.

Мастер · #43

novosibiretc писал(а):
Мастер писал(а):Проблема в том, что это ваши рассуждения
Это не рассуждения, а у меня так было сделано на циркулярке, пока контактики в переключателе не подгорели. Хиленький попался.

Вы свою "пилку" через "частотник" подключали? Если да, то причем тут ваши "контактики"? И чего вы ее тормозили то?

Мастер · #44

Mika писал(а):Так вы же не простой мужик, вы же Мастер! Неужели вы не сможете просчитать самостоятельно?

Я то могу, но дали совет не просчитав сами ( ля-ля) и вы туда же.

Mika · #45

Зачем мне просчитывать то, что я могу увидеть глазами и потрогать руками вживую. Эти реостаты у меня используются в работе. Длина сантиметров сорок, диаметр - около семи. Могу пару штук продать.

novosibiretc · #46

Мастер писал(а): И чего вы ее тормозили то?

Чтобы пальчики "лишние" случайно не отчикать. А Вы-то зачем "тормозите"? Пусть крутится.

Мастер · #47

Mika писал(а):Длина сантиметров сорок, диаметр - около семи.

Чего? И какой же мощности ваши реостаты, которые вы гладите ручкой?
Даже если взять нихром 0,5 кв.мм, удельное сопротивление 1,0 то для 75 Ом требуется 36 метров. Нормальный такой "козелчик - реостатик".

Мастер · #48

novosibiretc писал(а):
Мастер писал(а): И чего вы ее тормозили то?
Чтобы пальчики "лишние" случайно не отчикать. А Вы-то зачем "тормозите"? Пусть крутится.

Первый раз такое встречаю для пилы. Мне то не для пилы (вроде такое не писал). Так что про подключение, вы как то уклонились?

novosibiretc · #49

Владимир Николаевич. Что Вы как маленький? Когда Вы отходите от станка, то теряете над ним контроль, а он продолжает вращаться. Не только сам работающий может случайно "попасть", но и его помошник или, не дай бог, детишки или животные. Поэтому инструмент и тормозится быстро.

Мастер · #50

novosibiretc писал(а):Владимир Николаевич. Что Вы как маленький? Когда Вы отходите от станка то теряете над ним контроль, а он продолжает вращаться. Не только сам работающий может случайно "попасть", но и его помошник или, не дай бог, детишки или животные. Поэтому инструмент и тормозится быстро.

Для меня это непонятно, это вы рассуждаете как дилетант. Какой ребенок? Что за помощник такой? "Залезть" можно и в работающий станок, по дури.
Так как на счет подключения? А за одно и схемку торможения? Или как вы любите говорить: "Все ясно"?
