Найден неизвестный ранее радиоконструктор: "Юный радиолюбитель" Набор для карманного приемника на полупроводниках.
На коробке проставлена дата выпуска, но последние 2 цифры на читаются, предположительно середина 60-х, не ранее 1965 года (на деталях имеются даты выпуска: транзисторы, конденсаторы, динамик - 1963 г., электролитические конденсаторы - 1965 г.).
Производство, предположительно завод "Динамiк" г. Кировоград.
Набор позволяет собрать в небольшом корпусе из полистирола малогабаритный радиоприемник - незаменимый спутник путешественника.
Набор представляет собой комплект основных приборов, узлов и элементов, дающих возможность собрать схему карманного приемника прямого усиления.
В набор входит плата, печатный рисунок, который соответствует монтажной схеме приемника.
Ферритовый стержень, входящий в набор, позволяет вести прием радиовещательных станций на внутреннюю магнитную антенну.
Источником питания служит батарея КБС-Л-0,5, акустическим воспроизводителем - громкоговоритель 0,1 ГД-6.
Все узлы и приборы, в том числе батарея и громкоговоритель, размещаются в полистироловом корпусе размером 128 х 77 х 35 мм.

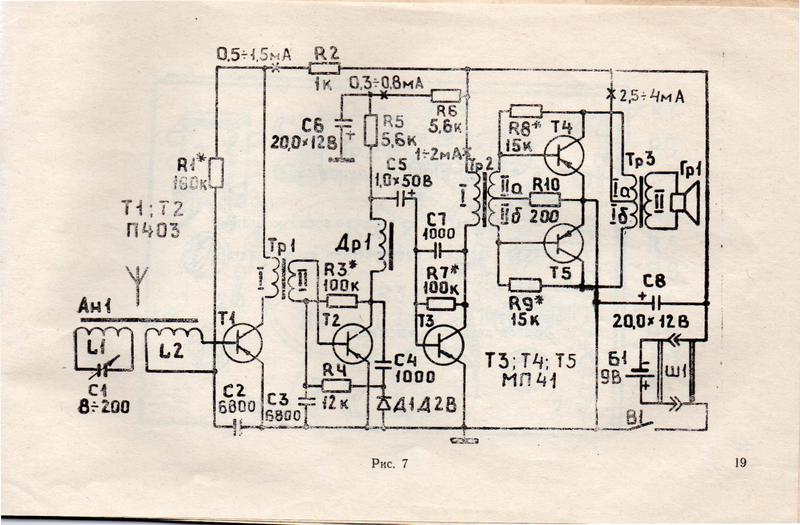

Приемник собран на четырех полупроводниковых триодах и одном полупроводниковом диоде по схеме прямого усиления и предназначается для приема радиовещательных станций на одной фиксированной частоте.
При введении в схему переменного конденсатора вместо конденсатора С1 возможно осуществлять прием в диапазоне частот.
По возможности, позже сделаю скан инструкции и монтажной схемы.
Такой ручки -крутилки больше нет?
, давно собираюсь поставить в корпус р/п Юного радиолюбителя или Мальчиша плату, собранную из конструктора NS065 (как ты делал Мальчиш http://rt20.mybb2.ru/viewtopic.php?f=1& ... 0%B8%D1%88 ). Кстати, если остались фотки, мог-бы выложить.
