Диктофон П-180М подробный фотоочет

[tml1984]

Потихонку между празднествами разбираю и сортирую свои магнитофончики, и среди них два любопытных экземпляра - армейский диктофон П-180 и его улучшенная версия П-180М. Магнитофон мой 1986 года рождения, хотя по документам почему-то 1988 года. Но кто их ваяк знает как они пихали документы, когда списывали аппарат.
Вот с него и начнем:
Сначала кишочки со шкуркой отдельно:



головы: сквозной канал все дела:

кожух магнитофона и лицевая панель:


теперь потрошка блока питания:



стабилизатор крупнее:

все залито двойным слоем лака, трансформатор с компаундом, захочешь не сломаешь...
дальше, магнитофон в одежке:

с катушками:

подкатушник:


далее принаджености и укладка:
ножная педаль для диктовки:

штырь, втыкается в ж.. в заднее место на магнитфоне:

вот:

укладочный ящик №1:

укладочный ящик №2:

продолжение далее

[tml1984]

Продолжаем:
магнитофон в чехле: (точнее брезентовой сумке с дыркой для микрофона)


наушники Тг-56М и капсюль ТГ-4:

микрофон с дистанционным включением магнитофона МД-64М и капсюль для подключения к трубке телефонного аппарата:

микрофон МД-71 с 10 метровым шнуром, оказался нерабочим к сожалению:

ЗИП(штекер и гнездо семейства ОНЦ-ВГ, набор пассиков, набор фторопластовых прижимных лент):

обязательный размагничиватель Др4М, а то как же стирать секретные приказы быстро и эффективно:

набор катушек (в инструкции написано кассет!) в круглых металлических противомагнитных футлярах:

как это выглядит в укладке:


мой вариант в двух чемоданах для автомобильного варианта Р-105:

ну и напоследок магнитофон с установленными элементами серии 3336Л (правда марки Деу и Шеньжень, оригинальные 3336Л еще выпускают но тока для военных):



Магнитофон прекрасно пишет, стирает и воспроизводит и мотает пленку. Писал я на новой проф 4620Б для его частотки (300-4500) все прекрасно . И унутри у ней неонка!!!
Видево чет встраиваться перестало, так ссыль кину:

[VIT59]

Максим, спасибо за "экскурсию". Познавательно!
Да, конструкторский подход и качество производства для военных целей в корне отличается от миролюбивого ширпотреба

[Tofiq62]

Спасибо за фото отчет.Хорошие снимки.

[ORAS]

Спасибо !
Интересный аппарат !

А видео нормально встраивается через кнопку VIDEO

[video][/video]

[tml1984]

Константин, спасибо!

[enaliev2]

Спасибо за тему. Нашёл в чермете чемодан (который поменьше на фото), шильдик П-180-М, забил в поиск, узнать от чего чемодан, и вышел на Вашу тему.

[tml1984]

Пожалуйста

[AD-1]

Иmеетса вся тех документацыя.

[Vygandas]

И чей отличаются простой и модернизированный ?
По мне только элементной базой - транзисторы серии П и электролитические конденсаторы строго типа ?

[tml1984]

AD-1
спасибо за уточнение начала выпуска!
Vygandas
еще способом управления, на М есть возможность обходится без переключателя управления на микрофоне

[Электролит]

Блин, я такой в детстве разобрал Кстати, у Вашего разъёмы обычные, СГ5 (DIN-5), а у моего были непонятные (по крайне мере для меня). Точно не джек 6,3, у этого разъёма диаметр 5.6мм.

[Blackbird]

Это видимо советский телефонный джек - в смысле в телефонных коммутаторах применялся .. У меня такие валялись - забавно откуда такой диаметр взялся

[AD-1]

[Электролит]

Это видимо советский телефонный джек - в смысле в телефонных коммутаторах применялся .. У меня такие валялись - забавно откуда такой диаметр взялся

Спасибо за информацию, буду искать

[tml1984]

Это военные разъёмы телефонные, использовались в телефонных коммутаторах.
Ставились в П-180 ранних модификаций до перехода на стандарт ОНЦ/ВГ.
У меня два П-180. На фото пока только модель М, раннюю еще не фоткал, там очень много специфических отличий, в том числе в коммутации.

[tml1984]

AD-1
а можете отсканировать всю вашу документацию? было бы любопытно почитать

[Alexandr]

Отличный фотоотчет! Мне понравился. Так держать!

[tml1984]

Alexandr
спасибо! Продолжение будет , вернусь из Питера (Ленинграда) и ранний отфоткаю!

[tml1984]

Далоековато темка уехала. Ну скоро ранний буду делать, сделаю отчет ))

[hunter-f]

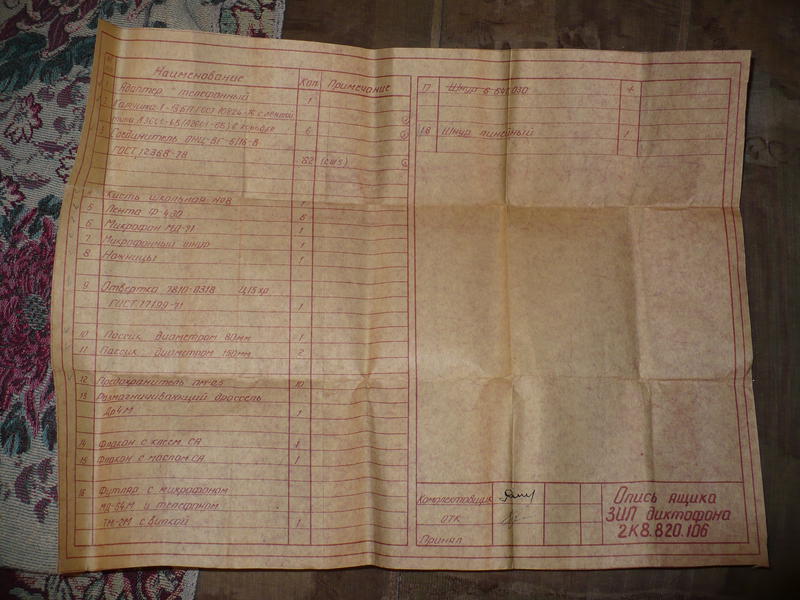

У меня еще в комплекте опись есть, на миллиметровке:
