Да, это полный аналог, стали ставить после прекращения производства К157УД2, на более поздних версиях в этом месте как раз и стоит КР1434УД1А
+
- на всех ИМС 1534, что были и есть меня , есть крестики - это буква "Х", т.е. "хорошие".
КР1434УД1 аналог К157УД2 с улучшенными характеристиками в частности меньший шум.
Интересная информация, всегда считал, что на более ранних стоят К157УД2 (условно 91-92 г.в.), а на поздних КР1434УД1А (условно 93-95 г.в.) без привязки к версии ААА или нет.
В КР1434 меньше перекрёстных - межканальных завязок, стабильнее она в работе- меньше дрейф "0" на выходе.
..а в исходнике - резюки напылены пряма поверх дорожек, элементы не припаяны, а приклеены каким-то иппучим токопроводящим клеем..вот оно от старости начинает отваливатцо и трещит как костер..

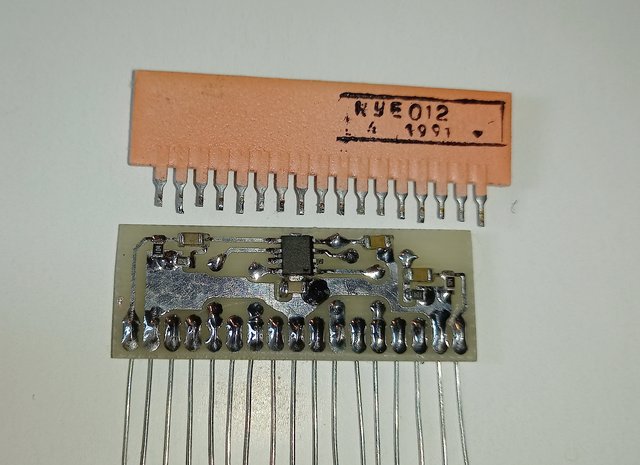

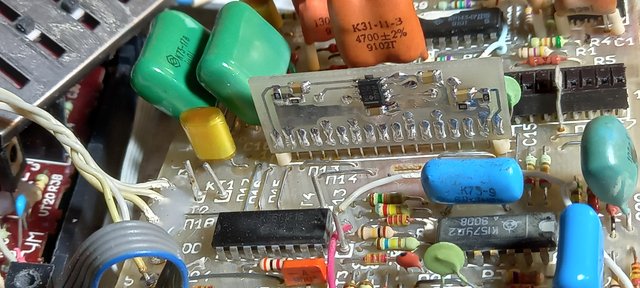

..наполовину я предвак уже пролечил, заменил входную микросборку - на 80% треска стало меньше, при обходе тембров - ваще исчез..
тут где-то проскальзывало, что он таки выгорает при КЗ: но я лично не проверял. И к чему ей это во-още?!
прямо чудо. Сколько ни покупал ния, ни мои знакомые- пролем с ними не было пока.
Тогда про крестик вопрос открытый, то что помечали понятно, но какие хорошие (полностью рабочие) или отбраковку (условно рабочие, но не соответствующие определенным параметрам) непонятно.Самый ! писал(а): ↑23 сен 2023, 22:31Про крестик нет никакой реальной инфы у меня.
В форуме про него тож ранее поднималось: "Х" стоит "у всех" промелькнувщих тут, но они были "рабочие".
Мож и отбраковка по каким "не слышимым" параметрам была.
Из аппарата я оные не выпаивал ни разу, стоит ли и там не знаю.
мысль вознкла про кз на выходе м/с.
плюнул я вчера на эту Вегу, достал Радиотехнику у101 с неработающим одним каналом. Там отказала МС da2 в темброблоке, а именно da2.1 Запаял туда панельку здесь и проверил. У всех, кроме одной неисправных м/с сигнал на выходе отсутствовал. У одной м/с лесенка вместо синусойды.
у меня такой же, только на всех платах.
...Я уже тысячу раз писал: у радиотехники-101 конденсаторы коррекции установлены значительно меньшей емкости, чем рекомендовано разработчиком ОУ! При такой коррекции некоторые экземпляры ОУ могут возбуждаться - это и будет приводить к искажениям выходного сигнала...fikssn писал(а): ↑24 сен 2023, 06:58плюнул я вчера на эту Вегу, достал Радиотехнику у101 с неработающим одним каналом. Там отказала МС da2 в темброблоке, а именно da2.1 Запаял туда панельку здесь и проверил. У всех, кроме одной неисправных м/с сигнал на выходе отсутствовал. У одной м/с лесенка вместо синусойды.
Andrey Smirnov писал(а): ↑25 сен 2023, 06:00...Я уже тысячу раз писал: у радиотехники-101 конденсаторы коррекции установлены значительно меньшей емкости, чем рекомендовано разработчиком ОУ! При такой коррекции некоторые экземпляры ОУ могут возбуждаться - это и будет приводить к искажениям выходного сигнала...
По конденсаторам уже поднимался вопрос)SergeyTDJ писал(а): ↑22 сен 2023, 17:16Ещё для информации:
Устойчивая работа каждого из операционных усилителей с замкнутой петлей отрицательной обратной связи обеспечивается подключением корректирующих конденсаторов к соответствующим выводам (1, 14 или 7, 8) микросхемы.
Чего по конденсаторам С19, С20?
прошелся по колодке омметром. Обнаружил обрыв земляной линии идушей к к контакту 2 DA2. Микротрещина в районе разъема эквалайзера.Пока искал сигнал в темброблоке, вылезла другая неисправность, усилитель включается и через 1-2 сек.выключается. Думаю пропал сигнал временной задержки.
не стал искать причину, запаял временно перемычку с контакта 5 УН на землю. Проверил блок тембров, все работает. Причина найдена. Микротрещина в цепи земли DA2. Моей ошибкой было замерять питающее напряжение на DA2 с общей земли(соединение с1 и с2 в БП). Если бы мерил на МС то причина была бы найдена быстрее. Всем спасибо!
Проблема решена. Отвалился эмиттер VT3 в коммутаторе. Непропай.
Пропаяй его уже весь с лупой, пару часов потраченного времени окупятся с лихвой.
паял уже и с лупой и без. месяц уже паяю))). Вега на излете да еще после пары тройки мастеров, то еще занятие.
увеличится выходное напряжение на макс громкости,на пределах допуска для нее ос
замеры не делал, но на слух перегруз по входу. Слушать невозможно, уши не выдерживают уже на 12 часов, а на 13 срабатывает защита
Там такая же конструкция на К157УД2? А какие корректирующие конденсаторы?
Эти подстроечники для выставления 14,2В на выходе при настройке уже исправного усилителя.
отвечаю сам себе, посмотрел, да такая же К157УД2, корректирующие конденсаторы 12 пФ.
Даже не рассматривая именно УД".
по схеме с19,с20 -15 пФ, с17,с18 -10 пФ. Заменены все на 15 пФ.
пробовал реакции, как таковой не наблюдаю(на слух)
методика настройки Вега не попадалась к сожалению. Если есть у Вас ссылка ткните носом.Первая моя Вега((.
выкину регулятор на 220 кОм, поставлю на 100 кОм. Правда оси длинные но думаю обрезать можно.Посмотрю на изменениЯ, И амплитуду замерю на выходе ТБ.
1. Подключить к выходу правого канала усилителя вольтметр, осциллограф, эквивалент нагрузки 8 Ом.
подключал СД плеер, для оценки общей картины Есть еще один усилитель Вега, У него не работает кое что, но усилитель не копан и работает. Попробовал СД подключил к нему, что бы сравнить звучание. Так у него чистейший звук(по моим ушам) и громкость можно прибавлять до упора, при этом перегрузка даже не моргает. Поторопился я конечно, надо было замеры сделать. Постараюсь на этой неделе все промерять.
пробовал и туда и туда картина одинаковая. Если ничего не втыкать и нажать кнопку проигрыватель, на полной громкости идет сильный фон(регулируется ручкой громкости).
Всё в порядке.
Это нормально.
почистите клемы на батарейке
