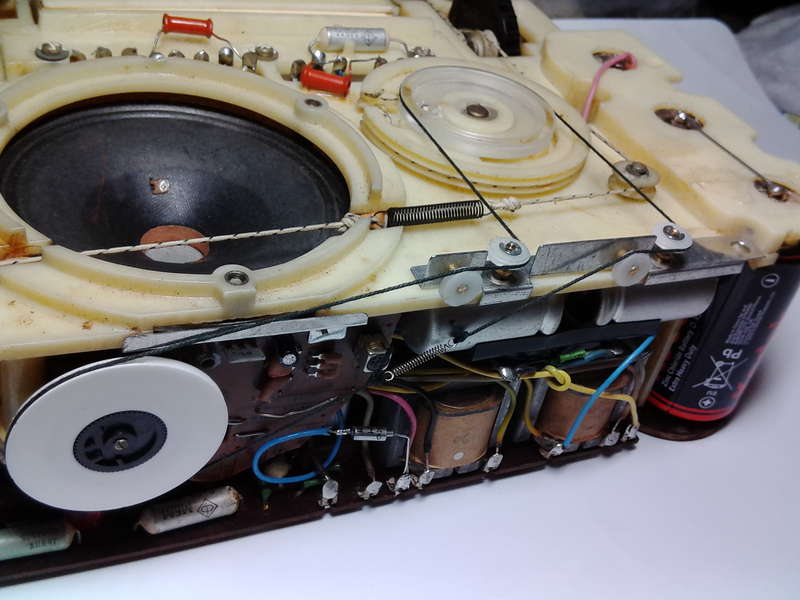

Тема про Спидолу с ФМ вызвала некоторый интерес,поэтому решил продолжить ее в соответствующем разделе,чтобы не загружать раздел объявлений.Для начала фото доработки:

Сразу отвечу на вопросы,заданные в разделе объявлений.Про шкив на КПЕ.Он выточен из оргстекла и установлен на шкив Спидолы на тугую посадку без клея(чтобы при необходимости его можно было легко снять).Канавка на шкиве имеет клиновидную форму,которая обеспечивает минимальное проскальзывание при соответствующем натяжении нити(при помощи пружины).Конечно было-бы лучше сделать на шкиве вторую канавку и добавить еще один оборот нити,но высота выступающей части шкива над основным составляет всего 2 мм.Добавить вторую канавку при таком размере - проблематично,а без нее при еще одном обороте нити она будет нахлестываться на соседний ряд.
Теперь о кранштейне - он сделан из белой жести толщиной 0,5 мм.После загибания имеет достаточную прочность.Маленикие шкивы выточены из капролона,их оси -латунные.

[Славентий]

....не знаю как у вас с реализацией (на чём) схемы блока укв но с механикой неплохо получилось!

+1

[shtapik49]

1ГД-1

[shtapik49]

Combi
А на чём точили?
Нить верньера УКВ и пружина не соприкасаются?

[Combi]

....не знаю как у вас с реализацией (на чём) схемы блока укв но с механикой неплохо получилось!

+1

Приемник используется готовый от кассетного плеера.Правда плату приходится обрезать,чтобы она поместилась в нижнюю часть шасси.

[Combi]

Combi
А на чём точили?
Нить верньера УКВ и пружина не соприкасаются?

Шкив точил на токарном станке(имеется в моем распоряжении).Расстояние между пружиной и нитью минимальное,но они не касаются друг друга.

[Николай Викторович]

За какую Спидолу базар.Если 250 ,то тема интересная.

[sergeisam]

За какую Спидолу базар.Если 250

Так это же VEF-SPIDOLA (может 10-я?).

[Combi]

На фото шасси от первой Спидолы.Соответственно точно таким образом можно доработать Спидолы первых трех моделей.

[shtapik49]

Скажите, а оси промежуточных шкивов приклёпаны или припаяны? Ведь под вертикальными осями места мало.

[Combi]

Скажите, а оси промежуточных шкивов приклёпаны или припаяны? Ведь под вертикальными осями места мало.

Оси расклепаны.Для того чтобы расклепанная часть оси не мешала установке кранштейна на шасси в месте установки оси сделана выпресовка на высоту 1 мм.

[shtapik49]

Как сделать выпресовку в домашних условиях?

[Combi]

Как сделать выпресовку в домашних условиях?

Делал при помощи тисков и "прессформы"из того,что было под руками(шайба и втулка подходящих размеров):

[shtapik49]

Combi
Понятно. Спасибо!
Осталось добыть белую жесть, 0,5 мм. Кстати, может дадите наводку, где взять?

[Combi]

Combi
Понятно. Спасибо!
Осталось добыть белую жесть, 0,5 мм. Кстати, может дадите наводку, где взять?

Кусочек белой жести оказался в загашнике со старых времен.Думаю вполне можно сделать из обычной кровельной оцинковки.

[svk]

В связи с появлением новых местных станций в очередной раз перезаписал память.
Могу еще раз сказать спасибо Александру1401, разработчику этих планок на радиомодуле с RDA5807M (модуль RRD-102V2.0). Что-то он давно не появляется на форуме.
Записал процесс "программирования", а он прост.
1. Перед включением КПЕ переводится на минимальную емкость (стрелка указателя в левом краю шкалы).
2. Включаем питание и ожидаем начала записи.
3. При появлении последней станции выключаем питание.
4 . Выводим КПЕ из крайнего положения, можно включать и пользоваться. Станции расположены на всю шкалу с равными промежутками.
Можно записать, не все, а выборочно любое количество станций или переходить на нижний УКВ и обратно.
Если есть желание перевести в обычный режим настройки, то выполняем поз.1 и 2, но после включения сразу выводим КПЕ из крайнего положения. Память стирается и можно пользоваться обычной настройкой, при этом диапазон растянут на всю шкалу соответственно частоте.
Записал два примера от записи до результата. Во втором ролике пришлось средствами ютуб заменить три музыкальных фрагмента, претендующих на авторские права. Замена отличается повышенной громкостью.
