Ремонт Усилителя Радиотехника У-7 101 Стерео

[Тирристорный Стас]

И так доброго времени суток форумчане,электронные теоретики, и конечно же практики) вопрос по усилителю в усилителе радиотехника (странно) но не во всех моделях попадаются 3 вставки плавких по мимо сетевой и стоят они после транса с транса на них выходят 3 провода один из которых идет на индикатор а 2 на плату с диодами и банками по питанию проблема в том что когда включаешь в сеть те что идут на плату с Электролитами и диодами(а их 2) они сгорают что делать?
Р.S. Диоды все поменял на новые банки все шесть штук заменил на новые так же, но проблему не решило. Кто знающий помогаем.Заранее спасибо!

[Сергей Васильев]

Выходные транзисторы пробиты.
Кстати эти предохранители на 2А должны быть, может вы на меньший ток ставите.

По этому усилителю есть тема, зачем создавать отдельную?

[GeHHenA]

Тирристорный Стас

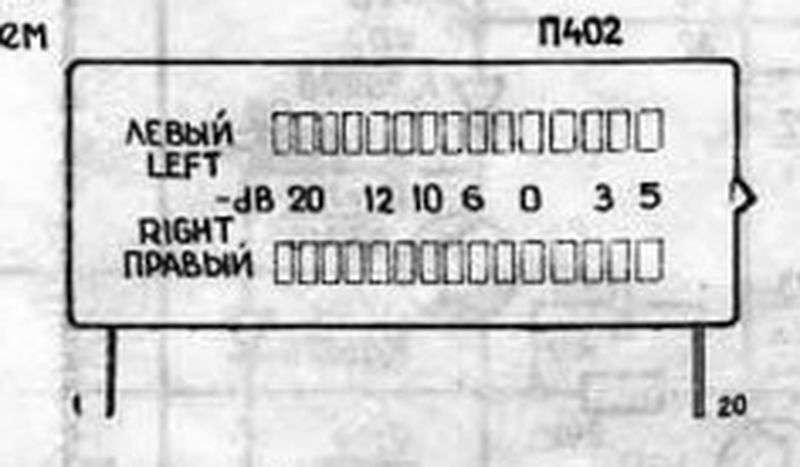

С каких пор 101 лампы заимел?

[Тирристорный Стас]

Тирристорный Стас
С каких пор 101 лампы заимел?

Кто вам сказал уважаемый? А если вы про семерку так у него на морде написано именно так как я написал!

[Xell]

Ну, справедливости ради, одна "лампа" там всё-таки есть.

[Тирристорный Стас]

Тирристорный Стас
С каких пор 101 лампы заимел?

Ага теперь я понял о чем вы, не в той теме я создался приношу извинения за неудобства я просто первый день учимся)))

[Тирристорный Стас]

Ну, справедливости ради, одна "лампа" там всё-таки есть.

ага если это полноценной лампой можно назвать)))

[Тирристорный Стас]

И еще забыл сказать я начинающий и по схеме разбираюсь с трудом!
Смех смехом а проблема так и не решена! Помагаем пожалуйста!

[Владимир46]

Отключаем выходные усилители проверяем диоды и кондеры на плате блока питания, потом подключаем выходники и вычисляем какой из них дохлый.

[Тирристорный Стас]

Отключаем выходные усилители проверяем диоды и кондеры на плате блока питания, потом подключаем выходники и вычисляем какой из них дохлый.

Дорогой Владимир46 ВНИМАТЕЛЬНО! читаем! я писал что кондеры и диоды на плате БП ноные. Пробитых диодов нет так как перед впайкой проверял все 4 штуки. А вот (потом подключаем выходники и вычисляем какой из них дохлый.) это интересно можно поконкретнее.

[Тирристорный Стас]

[quote="Владимир46"][/quote]
И так спасибо за совет по выходникам там в левом канале R32 и R30 горелые а наплате засчиты R2 подпаленый и еще нету почему то VT4(там же на плате засчиты) а есть перемычка (видно что заводская хотя до меня лазали!) как обяснить сей факт? насколько я понемаю он там обязан быть так?

[transistor837]

Горелые резисторы обычно говорят о пробитых выходниках ( не обязательно всех ,чаще вылетает одно плечо ) Выходники ,к тому же , часто берут за собой на тот свет и нес-ко предвыходных тр-ров ( кт826 на пример )

[Тирристорный Стас]

Горелые резисторы обычно говорят о пробитых выходниках ( не обязательно всех ,чаще вылетает одно плечо ) Выходники ,к тому же , часто берут за собой на тот свет и нес-ко предвыходных тр-ров ( кт826 на пример )

ага я уже понял левый оконечник канала нужно шерстить да и правый проверить не помешает!

[gay]

Ну, справедливости ради, одна "лампа" там всё-таки есть.

ага если это полноценной лампой можно назвать)))

Вполне полноценный прямонакальный триод.
На аудиохфильских форумах их даже в звуке использовали
http://datagor.ru/amplifiers/gybrides/5 ... v-z-i.html

[Тирристорный Стас]

Ну, справедливости ради, одна "лампа" там всё-таки есть.

ага если это полноценной лампой можно назвать)))

Вполне полноценный прямонакальный триод.
На аудиохфильских форумах их даже в звуке использовали
http://datagor.ru/amplifiers/gybrides/5 ... v-z-i.html

И как же она звучит?

[Xell]

Вполне полноценный прямонакальный триод.
На аудиохфильских форумах их даже в звуке использовали
http://datagor.ru/amplifiers/gybrides/5 ... v-z-i.html

Да... Нет предела извращению. А кинескоп в триодном включении никто не пробовал использовать?

[Тирристорный Стас]

Вполне полноценный прямонакальный триод.
На аудиохфильских форумах их даже в звуке использовали
http://datagor.ru/amplifiers/gybrides/5 ... v-z-i.html

Да... Нет предела извращению. А кинескоп в триодном включении никто не пробовал использовать?

я кстати подумывал заюзать огромадный кинескоп кудато но мне сказали не смеши и я понял что это сила то что я сказал))

[Тирристорный Стас]

Спасибо за ответы! если кому интересно вступаем в мою группу и смотрим видео работы усилителя http://vk.com/videos-8287642?z=video-82 ... lub8287642 если кому интересно

[Тирристорный Стас]

Теперь новая проблема с индикатором перестал работать горит только слабо накал и все! что делать

[gay]

Напряжения питания на плату индикатора поступают?

Если с напряжениями все нормально, то для начала просто внимательно осмотреть плату со стороны дорожек. Бывают непропаи на выводах индикатора.

[Chugunkin]

Теперь новая проблема с индикатором перестал работать горит только слабо накал

Ну дык накал он и должен так, а по поводу что делать - в первую очередь проверить присутствие напряжения питание на самом индикаторе.

[Тирристорный Стас]

а как насчет этого?

[sacha-7]

Тирристорный Стас
И чо?

[Тирристорный Стас]

Тирристорный Стас
И чо?

Что че? с чем это связанно?

[Xell]

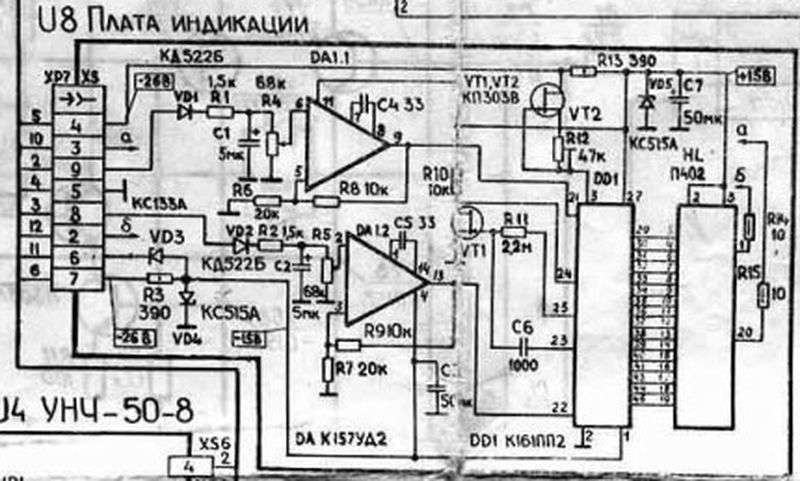

Связано это с тем, что мощность, которая была рассеяна на этом резисторе, превышала номинальную вследствие превышения тока в цепи этого резистора, в результате чего он нагрелся и потемнел. Стоит он цепи стабилизатора -15 вольт.

[Тирристорный Стас]

Связано это с тем, что мощность, которая была рассеяна на этом резисторе, превышала номинальную вследствие превышения тока в цепи этого резистора, в результате чего он нагрелся и потемнел. Стоит он цепи стабилизатора -15 вольт.

А влияет ли это на работу индикатора? П.С. промерял все напряжения поступают в норме по крайней мере в гнезде через место пайки на плате индикатора прощупываются из этого следует не пропая и не контакта НЕТ!

[Xell]

Разумеется, влияет. Необходимо измерить напряжения на эмиттерах транзисторов VT2 и VT3, где должно быть +15 и -15 вольт соответственно. Без них индикатор работать не будет.

[Тирристорный Стас]

окей спасибо промеряю
