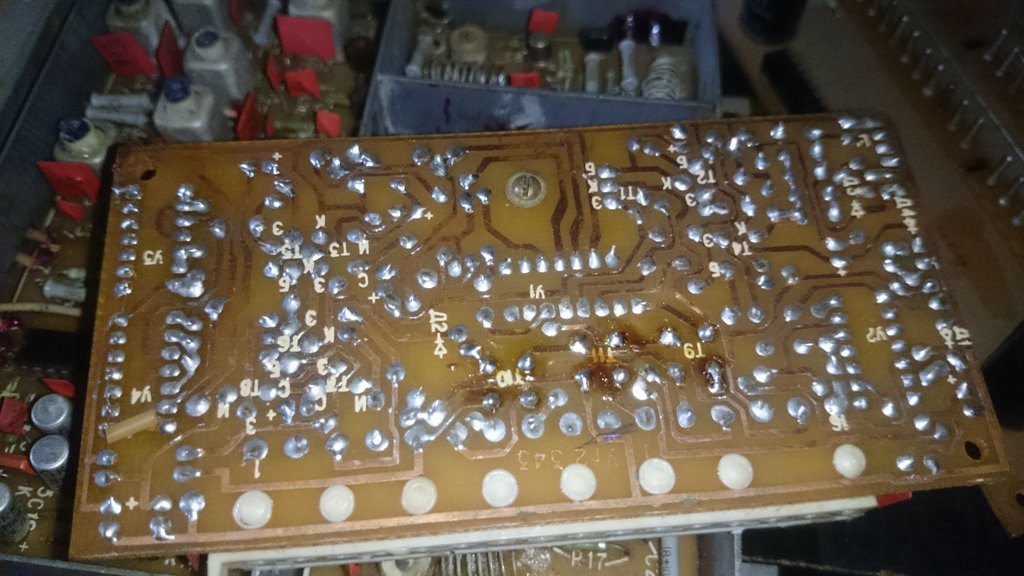

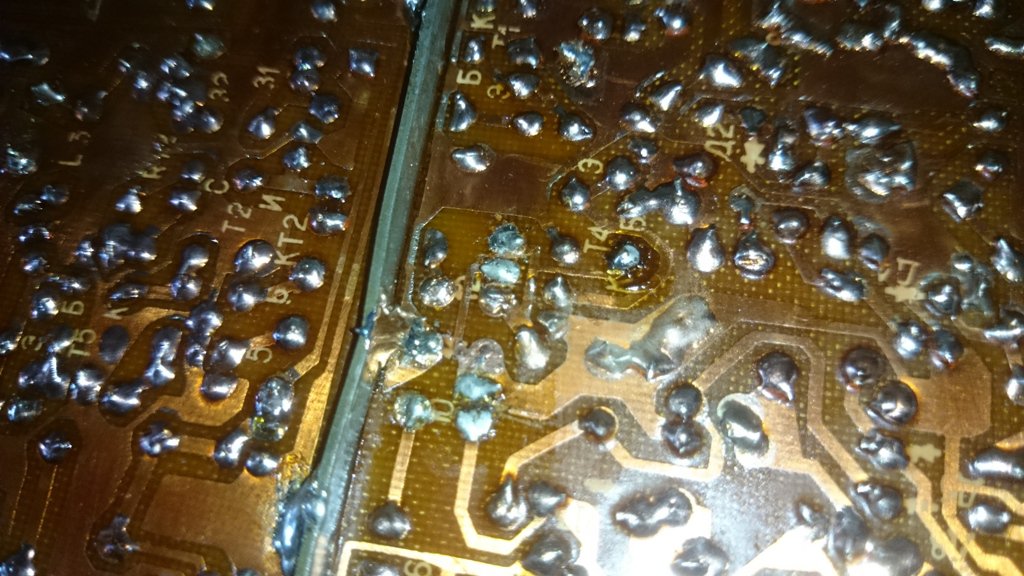

100% "холодная пайка".
Простите мою серость, а что такое поражённые частоты? И почему двойное преобразование чем-то плохо? Просто, я даже не понимаю о чём идёт речь. С "Радиотехникой" Вам просто сильно повезло. Большинство этих аппаратов копаные-перекопаные, да ещё с мёртвыми конденсаторами (не только электролитами - если бы!) и дурящими транзисторами, решившими помереть. Так что, в большинстве как раз случаев восстанавливать "Радиотехники" врагу не пожелаешь, иной раз месяц уходит на битву с ними. Поражённые частоты, это мощные несуны, которые принимаются не с эфира а из "недр приёмника". Проявляются из-за некачественной настройки, экранировки, схемотехники. Про двойное преобразование ничего плохого не хочу сказать, но такой подход должен быть грамотно реализован. Тогда будет и толк и все положительные из этого вытекающие.Простите мою серость, а что такое поражённые частоты? И почему двойное преобразование чем-то плохо? Просто, я даже не понимаю о чём идёт речь.
Здесь больше зависит в каких условиях это всё дело содержалось. Если в нормальных, то и проблем будет минимум.С "Радиотехникой" Вам просто сильно повезло. Большинство этих аппаратов копаные-перекопаные, да ещё с мёртвыми конденсаторами (не только электролитами - если бы!) и дурящими транзисторами, решившими помереть. Так что, в большинстве как раз случаев восстанавливать "Радиотехники" врагу не пожелаешь, иной раз месяц уходит на битву с ними.
Кстати, Ласпи-005-1, как я понял, модификация более поздняя, чем 005-й? На всякий случай, мой выпущен в 1985 году. Может быть, к тому времени завод и правда убрал косяки, имевшие место в ранних выпусках... Ничего, опять же, странного - та же T-7111 (и 7111FS тоже!) имеют столько модификаций, что я даже не уверен, что в Сети есть точные схемы на них всех
Это из-за не настроенного ЧМ тракта. На скатах характеристики ФСС возникает паразитная АМ, вот индикатор её и показывает. Да и настройка блока УКВ тоже может вносить свою лепту.Кажется, индикатор "антенна" перепутал себя с VU-метром нч сигнала
Частоту держит нормально, а вот резистору настройки желательно сделать профилактику.толи это Вы ручку плавно вращаете, толи частота так люто плывёт?
Я же говорю, что ещё не закончил с приёмником. ЧМ модуль надо весь заново настраивать, так как до меня в нём кто то кривыми ручонками поработал изрядно.Тюноскоп тоже как то не ахти работает.

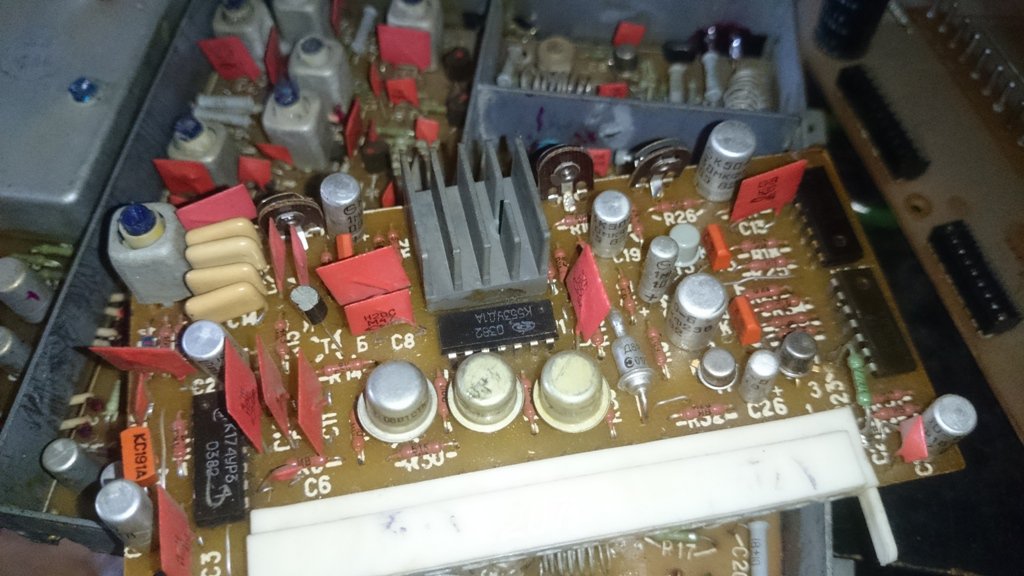

Регулировал эти резисторы. Шум, о котором я говорю, это шум тракта и от регулировок не зависит. Возможно у нас с Вами восприятие и понятие шума разныеЕсли в АМ слышен назойливый шум (даже при приёме мощной станции) это может быть неправильный режим микросхемы усилителя ПЧ-2 (УР2Б которая). Там есть подстроечник рядом - можно прямо на слух настроить. Только надо очень медленно вращать его. Если недобор, будут шумы даже при сильном сигнале. Если перебор, появятся сильные искажения даже при не очень сильном.
подстроечники
Правильно. Правый индикатор показывает напряжённость поля (можно примерно оценить насколько силён сигнал от антенны), но если нажать "АНТ", он начинает показывать МЛП, поэтому его и трясёт. Светодиода в "Ласпи" для этой цели нет. В условиях города с простой антенной (вроде куска провода или штыревой) у меня точно так же трясёт индикатор МЛП. Хотя, когда трясёт сильно, обычно и без индикатора понятно (по хриплости звука)Muller писал(а):Так я и не понял, что показывает индикатор, когда не показывает уровень сигнала? Наличие многолучевого приёма?, т.е. если сравнить всё с той же Арго006 он делает то, что в ней в этом случае мерцает на пиках светодиод МЛП, я правильно понял?
Но вообще, очень помогает, особенно с комнатной антенной, когда приходится подвигать её по столу и покрутить вокруг оси, чтобы добиться толку. Жалею, что в других тюнерах у меня нет индикатора МЛП - был бы кстати. Он и в АМ немного врёт (на 1 кГц примерно). Но здесь это зависит ещё и от кварца 2-го гетеродина. Я свой 005-1 когда довёл до ума, заметил, что врёт ЦОЧ, не придал значения. А через месяц вдруг перестал 2-й гетеродин заводиться - не пашет и всё тут. Оказалось, кварц старый сдох (он потихоньку помирал всё это время). Когда заменил новым, сразу отсчёт частоты стал точнее в 2-3 раза, и стабильность отсчёта сильно выросла.Pavlik писал(а):Частотмер показывает частоту относительно точно. "Врёт" на + 3 - 4 кГц.
Очень даже неплохо работает. Тюноскоп, кстати, нормально отклоняется - видно, когда перестраиваетесь. Так что, и с ним порядок, похоже. А на БШН я давно плюнул именно поэтому.Pavlik писал(а):
А это через УКВ стерео модулятор.
тыц
БШН не работает по причине очень высокого шума от всякого рода "генератора помех", хотя можно настроить порог срабатывания. Но тогда слабые сигналы будет "проглатывать". С внешней антенны такого шума нет и БШН работает нормально. Стерео идёт хорошо.
Я подавал непосредственно с калиброванного ВЧ генератора на вход цифровой шкалы с поправкой на ПЧ. По поводу кварца во втором гетеродине согласен. Так же мог со временем "уйти" и кварц опорника ЦОЧ. В выходные более плотно займусь, так как будет время.Он и в АМ немного врёт
Его ещё надо будет калибровать после настройки, особенно ЧМ тракта.Тюноскоп, кстати, нормально отклоняется - видно, когда перестраиваетесь
) Кто то же до меня скрутил подстроечные резисторы и некоторые катушки контуров. Ещё хочу заменить резистор настройки, но это уже потом. Трудно сказать что это - результат работы АРУ или сам тракт шумнее. С другой стороны, у них и чувствительность разная (даже по официальным данным, у Ласпи вдвое выше, чем у Радиотехники). Мне так показалось, что главный источник "шипа" - та самая УР2Б. Всё ж таки, изначально микросхема для телеков (УПЧ канала изображения). Только вот, ширина корпуса слегка нестандартная... Ещё порадовало достаточное свободное место на задней стенке - очень пригодилось для мелкой модернизации (легко добавил коаксиальное гнездо для УКВ-антенны и выходы-тюльпаны на усилок - смотрится отлично). Ещё вполне удачно размещается второе гнездо для наушников на передней панели (над кнопкой "Сеть"), под штекер Jack 6,3 мм. . Оно то конечно работает, но для такого класса приёмника это косяк с большой буквы. Вот думаю, либо все катушки перемотать на каркасах и тем самым повысить их стабильность, в качестве подстроечного элемента вкрутить латунь, либо как то зафиксировать стоковые катушки. Вот что то, но запамятовал марку технического воска, возможно церезина, которым можно попробовать зафиксировать катушки без переделки. На том же УКВ блоке чтобы попасть в шлицы подстроечных конденсаторов и контуров, пришлось пересверливать некоторые отверстия. К бескаркасным катушкам отнёсся спокойно, хоть и без энтузиазма (не люблю такие). Встречал такие в селекторах каналов советских телевизоров. Регулировать можно, только слегка сдвигая-раздвигая витки - жуть, в общем
). При долгой работе так оно и есть - уплывают гетеродины АМ (хоть и несильно), да ещё каждый по-своему! Потому и написал, что когда делал диапазон 22 м (из бывшего ДВ), пришлось попотеть над термокомпенсацией. Удалось, в принципе, но угадал я только с 5-го раза, да и то не совсем точно (получилась небольшая перекомпенсация - гетеродин при прогреве стал убегать чуть вверх вместо того, чтобы вниз). Специально заказал кучку конденсаторов малой ёмкости с ТКЕ М750 - когда будет не лень, попробую в другие контуры тоже ввести небольшую компенсирующую ёмкость. Конечно, на 100% не угадаю (трудно!), но опыт с гетеродином 22 м уже есть, так что, лучше будет, скорее всего.
Правильно - на схеме внизу даже сноска есть, что подбирается при регулировке. Спасибо! Если будет случай, проверю его точность (сейчас нет возможности, т. к. нет у меня настолько точного генератора).Ну надо же! А мне подарили Втикторию-003 так там куча неисправностей как и положено и по другому и быть не может. Сохлые электролиты, убитые транзисторы, подстроечники. Читаю как роман фантастический как аппараты с армянскими конденсаторами работают как положено после 40 лет отстояPavlik писал(а): Первый советский тюнер, который сразу не заработал. Есть две Виктории 003, Радиотехника Т7111, Ласпи 003. Эти аппараты практически не требовали восстановления и изначально работали как положено.
Пишете так как будто тряпочкой пыль с него стирать будете а не курочить.Вчера забрал данный приёмник. Первое включение показало что вроде жив.
При приёме на УКВ не работает режим узкой полосы, в этом режиме практически пропадает шум приёмника, звук становиться очень тихий, станции "налезают" друг на друга. Возможно либо где то короткое, либо кранты керамическому фильтру, возможно так же цепи коммутации. Не исключены и электролиты.
На АМ диапазонах принимает но тоже звук очень тихий. Возможно так же посохли электролиты.
Здесь дело обстоит иначе. Во первых, перед тем как куда либо лезть, надо знать как это работает и не поверхностно, а на уровне каждого каскада схемы. Во вторых, надо иметь соответствующие измерительные приборы. Даже если взять те же конденсаторы, то тупо их заменить может даже школьник, а вот для того чтобы измерить их параметры, уже необходимо соответствующее оборудование. Если для Вас это фантастический роман, то попросту ещё не дошли до этого. На Ваше удивление и армянские конденсаторы могут работать 40 лет спустя. Не все поставлялись бракованными на производство и не всякая аппаратура тех лет валялась по гаражам и подвалам, это если говорить про Викторию, которую Вам подарили, то ещё история умалчивает где она находилась долгое время. От хранения очень сильно зависит сохранность элементов.Ну надо же! А мне подарили Втикторию-003 так там куча неисправностей как и положено и по другому и быть не может. Сохлые электролиты, убитые транзисторы, подстроечники. Читаю как роман фантастический как аппараты с армянскими конденсаторами работают как положено после 40 лет отстоя
Если для Вас подобная, можно сказать историческая аппаратура только для того чтобы её раскурочить и угробить, то я этой аппаратуре только могу посочувствовать. К счастью не все имеют такой подход к этим вещам и поэтому есть ещё сохранившиеся или восстановленные подобные вещи.Пишете так как будто тряпочкой пыль с него стирать будете а не курочить
