Ищу схему на Барк 100У-068С-1

[stas023.son]

Аппарат 1993 года выпуска, оконечник на КТ 8101 и КТ 8102. Вот такой:




Схема нужна именно такого варианта. Киньте ссылку или на e-mail: stas023.son@yandex.ru.

[Scull]

У меня чёт было http://vintra.hobbyfm.ru/viewtopic.php?f=11&t=10

[кт3102а]

не помню, может здесь есть http://rt20.mybb2.ru/viewtopic.php?f=15&t=49062

[stas023.son]

Нужного по ссылкам сверху не нашел.

[кт3102а]

Вечером куда нибудь размещу, дело то в мае было.
А сейчас на работе, нету этого.

[Scull]

stas023.son
На сколько я знаю схема Барка 100У-068С-1 полностью схожа со схемой одноимённого Корвета, всё кроме мощника... А на мощник схема в архиве "все бриги и барк" есть, только без номиналов...

[stas023.son]

Такую нарисованную схему я уже скачивал с какого-то файлообменника. Без номиналов очень неудобно. Хотелось бы скан оригинала или фото.

[Scull]

Добавил схему Корвета 100У-068С Вариант на КТ8101 и КТ8102. Должна подойти...
http://vintra.hobbyfm.ru/viewtopic.php?f=11&t=10

[stas023.son]

Scull не она.

[ctulxu]

а зачем схема?может и нету схемы на него.....посмотрите схему на корвет 100у-068см там тоже кт8101-8102,по 6шт на канал.

[Scull]

ctulxu
я ему её и дал...

[ctulxu]

хорошо....что мешает на рисованой кем-то схеме,поставить номиналы?тем более что плата под рукой.

[кт3102а]

Ссылку обновил http://rusfolder.com/34572313

[Юрий_Ск]

[kosmossem]

http://www.rt20.mybb2.ru/viewtopic.php?f=20&t=19000

[Андрей Н.]

в схеме усилителя использовано всего два мощных транзистора, есть такая схема ?

[Андрей Н.]

похоже ответа не дождусь, поскольку нету схемы совсем

[kosmossem]

[quote="Андрей Н."]похоже ответа не дождусь, поскольку нету схемы совсем

http://forumimage.ru/uploads/20101107/1 ... 008041.jpg

[Андрей Н.]

схема подходит, а рисунок дорожек КЗ у вас нет случайно, а то чего то резанные

[kosmossem]

Монтажки комплексной защиты нет.

[Андрей Н.]

фото хотя бы

[kosmossem]

Сделаю.

[Андрей Н.]

ещё интересный момент, в блоке УТ все 11шт конденсаторы по факту на 20мкф неполярные, видно что с завода аппарат так и вышел, по схеме есть и 50мкф, 2,2мкф, 20мкф, вот думаю менять на такие же которые стояли, или же как по схеме ?

[Андрей Н.]

конденсатор с24 на плате УТ висит в воздухе, РЕЗАННАЯ ДОРОЖКА, не пойму зачем ?

[Андрей Н.]

я так понял плату КЗ под схему делать ?
теперь разбираюсь с УТ, для чего резали дорожку от С24 ? кто подскажет

[Андрей Н.]

кондёры поменяны, всё работает отлично, как правильно должен быть выставлен порог зажигания индикатора выходной мощности ?

[bluezmoon]

Подниму старую тему.У меня Барк с индексом -01 94-го года.
Приведённой в теме выше схеме УМ соответствует.Транзисторы обезличены,но можно на плате подсмотреть.
В предоконечнике там куча КТ851-КТ852.А вот на выходе что?Закрыты прижимной скобой.
В данный момент всё работает,но любопытства ради и на всякий пожарный

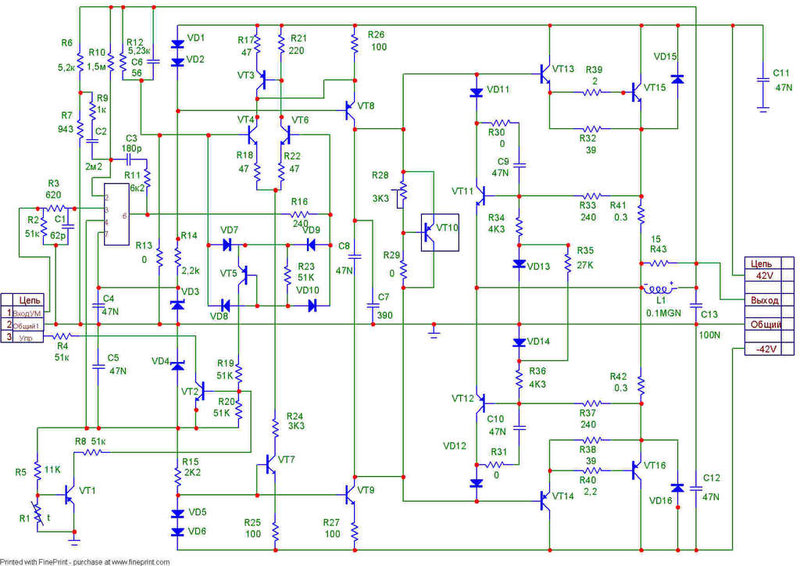

Вот эта схема

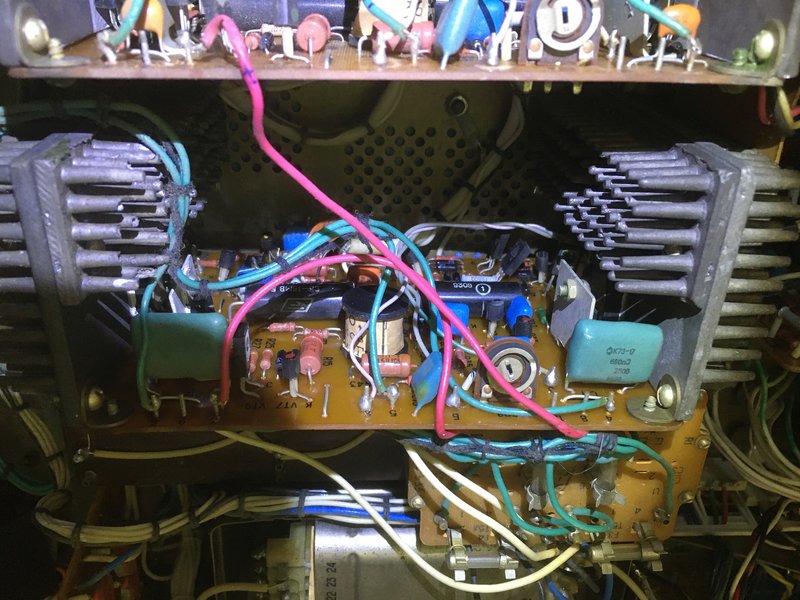

Вот живьём

[Shuare]

Если не путаю, КТ8101 и 8102

[bluezmoon]

Shuare,это в Корвете и Барке без индекса -01 их по три штуки в плечо,а тут один и тоже КТ8101-02?Я думал может составной какой.
