Замена конденсаторов в магнитофоне Санда МК-012С

[IVS]

80 страниц форума не о чем! кто пишет 6 меняй кто 11 кто 30
люди добрые вы же меняли уже наверняка список есть!

Самое смешное, что вас не обманывают и не пытаются запутать. В зависимости от ситуации правильным может оказаться любой их этих ответов!
А происходит так потому, что для восстановления работоспособности аппарата именно необходимо заменить только неисправные конденсаторы, а таких там может оказаться от 0 до 100+ шт, т.е. ответы "6", "11" и "30", как видим, в поля допусков укладываются!
Если локализовать неисправные возможности нет, то:
1. Отдаете аппарат в ремонт тому, у кого такая возможность есть.
2. Меняйте все, список не проблема составить самому.

PS. Замена всех подряд имеет тот очевидный плюс, что не требует проверки имеющихся, но и тот очевидный минус, что требует проверки вновь приобретенных…
А почему большинство таки меняет все, сказано постом выше…

[jsa78]

Сделаю список сам!

[JAS]

Сделаю список сам!

Долго проблему искал - "соску дайте"...
Вот что надо по списку (интересно, теперь какие вопросы будут!?):
УМ
100,0х6,3в 7шт
100,0х50в 4шт
2000,0х50в 6шт и неполярных 5,0х16в 2шт
УЗ
10,0х16в 6шт
2,0х25в 6шт
200,0х25в 1шт
УВ
30,0х6,3в 2шт
100,0х6,3в 2шт
5,0х25в 2шт
10,0х16в 2шт
20,0х50в 1шт
200,0х25в 1шт
Предварительный усь 10,0х16В 2шт
Счётчик 2,0х25В 7шт
БУЭ
2,0х25В 4шт
5,0х16в 2шт
5,0х25в 1шт
10,0х16в 1шт
неполярные 10,0х16в 1шт
УУ
200,0х25в 2шт
100,0х16в 1шт
5,0х16в 1шт
неполярный 5,0х16в 1шт
УСС
100,0х6,3в 1шт
100,0х16в 2шт
50,0х16в 1шт
ГСС
20,0х50в 1шт
неполярные 10,0х16в 2шт
БП
50,0х16в 2шт
20,0х16в 2шт
2000,0х50в 3шт
5000,0х25в 1шт
Предвидя разные вопросы, сразу скажу - ёмкости можно ставить немного большие по номиналу практически везде (кроме УСС, БУЭ, УУ в некоторых времязадающих цепях).
Вместо 20,0 можно 22,0, вместо 2000,0 можно 2200,0, вместо 5000,0 можно 4700,0 и так далее. Вместо 2,0 в БУЭ и счётчике вообще лучше плёнку или КМ-6 поставить. Напряжения тоже можно больше. Иногда и меньше, если понимаете что и куда ставить. Не обязательно все 74 конденсатора менять на аналогичные, лучше найти хорошие, а в некоторые цепи и дорогие поискать надо бы...

[jsa78]

Огромное вам спасибо!!!!
больше вопросов нет.

[JAS]

Может, поможет:

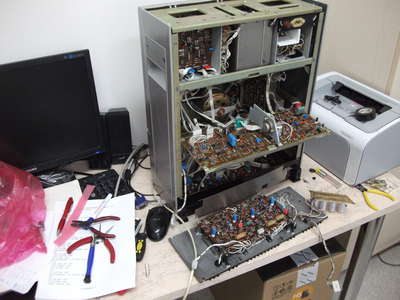

На фото БП есть самодельная платка с Сф вместо штатной обймы:

Ну и конденсаторы там пара 4700х25в (питание общее стабов и УМ +/-21в потому что), 10000х16в (там всего-то 12в) и 2200х35в (для ЭМ +27в).
Если помогает, то не надо много слов благодарности - проще "плюс" в репутацию Так принято...

[gvk259]

Цитата: " ...Рациональнее сразу поменять весь букет очень ненадёжных К50-6 и забыть эту возню на ближайшие 25 лет"

А на что именно предпочтительнее менять? Какие лучше ставить качественные аналоги?

[JAS]

По отечественным однозначно К50-38 или К50-68. В незвуковых платах отлично подходят К53-19 (куколки танталово-ниобиевые).
По импорту можно нарваться на подделку, тут как повезёт...

[jsa78]

Доброго времени суток!
поменял 42 кондера!
НО магнитофон остался с теми же неисправностями что и был!
А именно не работает перемотка ни вперед не назад, и работает очень тихо правый канал!
ну подскажите в чем может быть проблема?

[jsa78]

разобрался со звуком работают 2 канала!
осталось победить электро магнит который отводит пленку при перемотке!

[berger]

jsa78
Электромагнит случайно не перекошен?

[jsa78]

Ура все готово работает как часы! перемотка не работала из за сгоревшего транзистора по питанию!!!
всем спасибо за помощь!!!!

[gvk259]

Интересно, а как мог сгореть транзистор на фактически новом магнитофоне?
Хотя... в отечественной технике чего только не бывает...
Тем не менее- примите искренние поздравления в связи с окончанием ввода в эксплуатацию!

[Detector]

Менять нужно только неисправные электролиты.

[JAS]

Менять нужно только неисправные электролиты.

Менять нужно только плохие на хорошие (и не только электролиты).

[jsa78]

Вы знаеете я тоже думал что буду менять только не исправные!
Но получилось что 98% и есть не исправные!
Я поменял все до единого! кроме 3 которые прикреплены к передней стенке (самые толстые)
Звук стал на много лучше чем был при первом включении!
контура и резисторы я не трогал.

[JAS]

Вы знаеете я тоже думал что буду менять только не исправные!
Но получилось что 98% и есть не исправные!
Я поменял все до единого!

Всё правильно вы сделали, потому и результат есть искомый:

Звук стал на много лучше чем был при первом включении!

Cовременные конденсаторы-электролиты в большинстве своём гораздо лучше старых К50-6 и по частотным свойствам и по утечкам и по ESR.
Я тоже не трогал транзисторы-резисторы, а заменил только электролиты - звук отличный стал! больше там ничего и не надо, кроме пульта (его макетку уже неделю использую - удобно!).

[jsa78]

Народ а пульт своими руками к санде ни кто не делал?
я думаю может как нибудь из мышки приспособить!
будет оригинально!

[JAS]

Народ а пульт своими руками к санде ни кто не делал?

А чего там делать-то - поставил на платку 4-е кнопки и два светодиода (+/_15В индицируют). Провод пока интернетовский 5-й категории, как раз 4-е витые пары. Разъём РШ... и его распайка и в Союзе-110 и в Санде-012 совпадает.
А мышка очень удобно будет лежать под руками! Надо запихнуть мою платку туда, спасибо за идею! Плюсик пока не могу поставить - надо, чтобы другие поставили...

[pubuser]

Посмотрел фотки, получается санда 012 почти что клон такового же ростова МК 012 С. Прикольный аппарат, был такой в свое время.

[Алексей М]

Приобрел сей магнитофон с завода, включил все засветилось, ура. Запись/воспроизведение работает, но вот беда индикаторы уровня записи/воспроизведения не работают, только светится их табло и все. Что может быть, электролиты или я что-то не довернул в регуляторах?

а в некоторые цепи и дорогие поискать надо бы...

Напишите пожалуйста подробнее здесь в какие цепи и какие производители емкостей из доступных в радиомагазинах лучше применить? Jamikon хорошие емкости или так середнячки?

[Armengam]

Конденсаторы на них нужно менять почти все , особенно где бочёнок алюминиевый, 200,0 100,0 10,0 мкф, 2.2 и те что значком huawei обозначены а также неполярные их не много 5,0 10, и 47,0 ( могут стоять 2*100,0 полярные -УНЧ).

Я сначала не стал менять вроде как работает УНЧ, но после замены все уровни выровнялись, регулировки не требуется, (если перед этим не крутили ни чего из построечных резисторов).
