Неизвестные "МАЯКИ"

Сообщение

Tengu · #101

А вот ещё один "неизвестный" Маяк

Вполне живой.

FAI4 · #102

Похоже на "самопал".

Кто-то взял подкатушечники, ручки и боковые винты с шайбами от "205" модели и поставил на "203".
(В "203" ручки и винты были светлые неокрашенные.)

Отверстия под больший размер подкатушечников видимо были выпилены в верхней панели.

Tengu · #103

FAI4 писал(а):Похоже на "самопал".

Разумеется.

203 мне внешне нравится больше, а 205 был в лучшем состоянии. Только пилить ничего не надо - алюминиевая облицовка просто меняется местами.

FAI4 · #104

Tengu писал(а):Только пилить ничего не надо - алюминиевая облицовка просто меняется местами.

- до такого я не додумался...

По мне - так алюминиевые ручки (неокрашенные) от 203 смотрятся гораздо круче!

Yura2404 · #105

Tengu · #106

FAI4 писал(а):
По мне - так алюминиевые ручки (неокрашенные) от 203 смотрятся гораздо круче!

Где-то лежат, как найду можно будет сравнить.

Tengu · #107

Yura2404 писал(а):

Судя по всему, в него второй УНЧ добавили и оставили одну скорость. А вот четыре кнопки на месте индикаторов для чего?

Yuran · #108

FAI4 · #109

Yura2404 писал(а):

Два встроенных УМ.
Но сквозного канала здесь нет.

А я так извращался.
За основу брал Снежеть 203

Блок головок от Снежеть-204 (сквозной канал) туда хорошо помещается.
2 универсальных моно-усилителя (платы параллельно)
Позже переделано на новую плату (по схеме Сухова), входные каскады - вынесены прямо к ГВ.

2 платы УМ - на рамку друг против друга.
Вместо 2-х радиаторов были помещены 4 (немного обрезаны и размещены перпендикулярно.

Электронный индикатор (на ИВЛШУ-11/2 от Снежеть-204)

+ самодельный усилитель записи
+ 2 тон-генератора для настройки тока подмагничивания (все на переделанной плате ГСП)

И где сейчас эта моя самоделка - ???
(последнее место - где-то в Рязани было)

ArkadyPro · #110

Tengu писал(а):
Yura2404 писал(а):
Судя по всему, в него второй УНЧ добавили и оставили одну скорость. А вот четыре кнопки на месте индикаторов для чего?

Из того что можно разглядеть это кнопки Pause и Power. Потом внизу слева кнопка Mono. Последняя мне кажется Sound. Наверное отключение встроенных динамиков.

николай денисьев · #111

В начале видео странный "маяк 120"
[video][/video]

RadiohateRR · #112

Теперь и у меня есть катушечник Маяк 204

сухи · #113

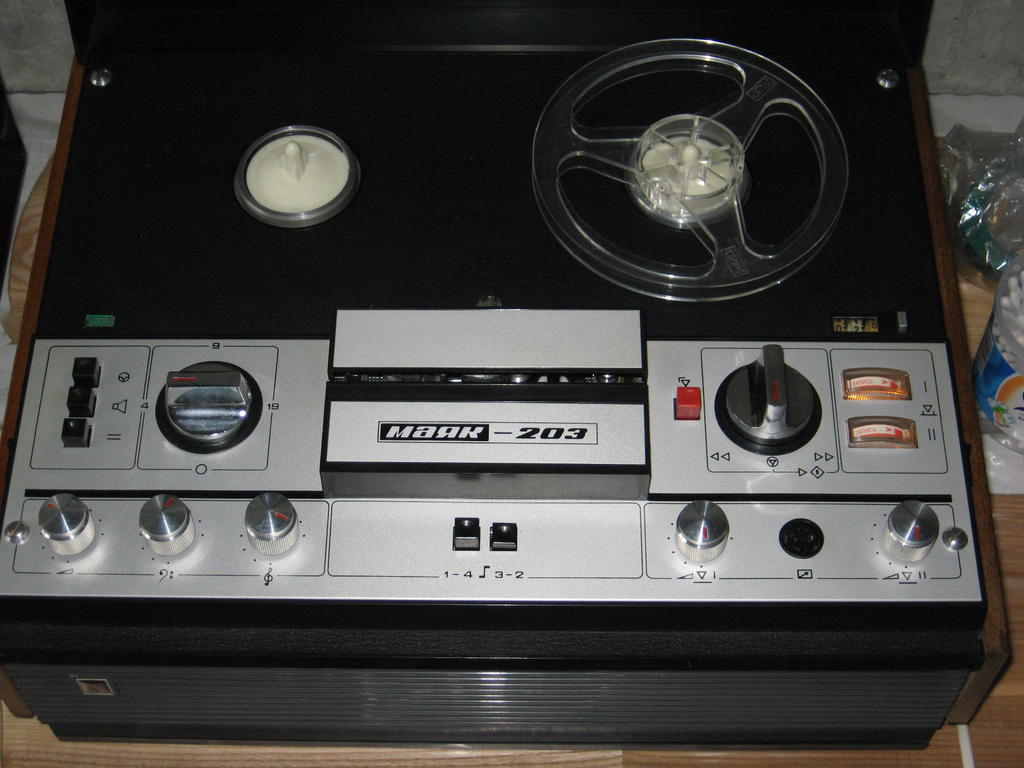

А вот такая вариация встречалась кому? Без колхоза, обе пломбы были на месте.

FAI4 · #114

А в чем здесь "вариация" - ?

Стандартный Маяк-203

сухи · #115

FAI4 писал(а):Стандартный Маяк-203

Ну по сравнению со "стандартом" есть как минимум 3 отличия на фото.

FAI4 · #116

сухи писал(а):Ну по сравнению со "стандартом" есть как минимум 3 отличия на фото.

- "Огласите весь список пжжлстта.."

сухи · #117

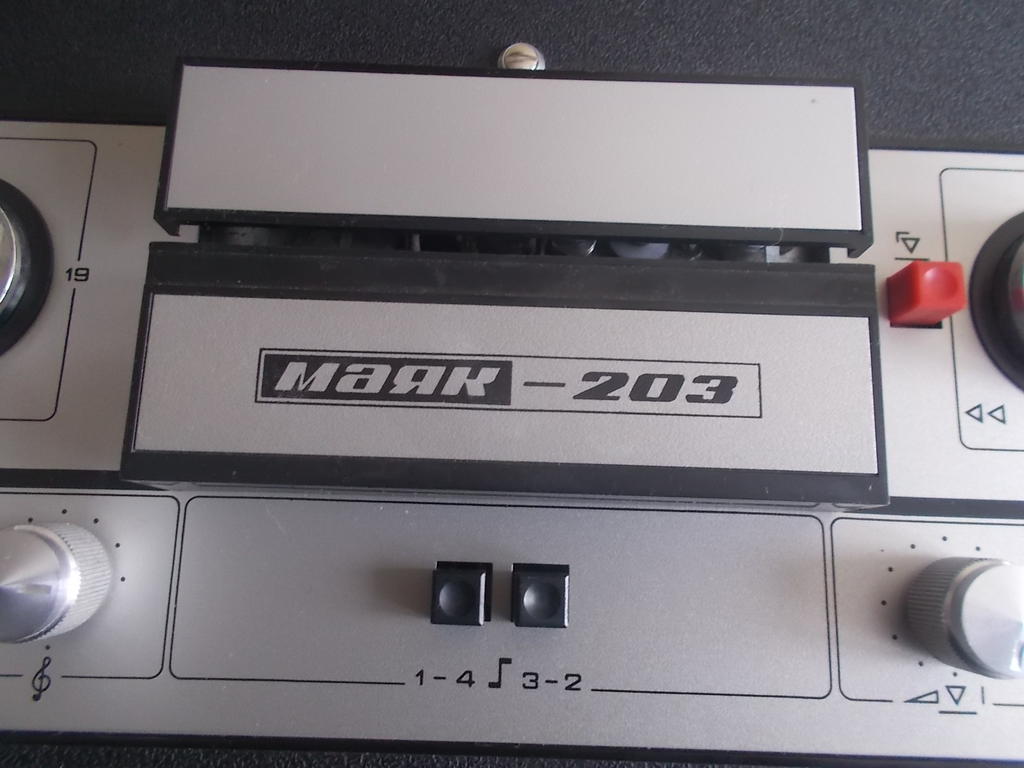

1.Нет окошка подсветки на крышке головок (а вот сама лампа подсветки присутствует и функционирует).

Борис 63 · #118

сухи

интересный Маяк - нет надписей на верхней КБГ
Винтик по центру крепления морды.
белые подкатушечники.

Вот это еще не помню - или не встречал.

И еще в 203 не встречал такого крепления КБГ - обычно на пластиковых защелках.

сухи · #119

Плюс светлая решетка как на предыдущих маяках. Аппарат конца 1976 года, верхнюю пломбу сам аккуратно вынул, чтобы пассики поменять. Там внутри-полный нуляк.

Борис 63 · #120

сухи

Сергей , вот светлая решетка мне попадалась , но подкатушечники были черные , на КБГ надписи были и крепилась она защелками , аппарат был с одним индикатором и кнопками вместо второго. Не помню года выпуска! Но был он в одних руках у моего знакомого , потом мне его отдали , а я далее передал.

А ваш очень красивый и сохран прекрасный.

FAI4 · #121

Белый пластик красив, но со временем он желтеет.

Михаил Муссель · #122

FAI4 писал(а):Белый пластик красив, но со временем он желтеет.

приобретая изысканный цвет благородной слоновой кости :)

Tengu · #123

Борис 63 писал(а):сухи

И еще в 203 не встречал такого крепления КБГ - обычно на пластиковых защелках.

У тех двух 203-х, что у меня были, именно такое крепление крышки. Очевидно на более поздних перешли на защёлки.

Виктор из Клина · #124

Борис 63 писал(а):Винтик по центру крепления морды.
белые подкатушечники.

Борис 63 писал(а):еще в 203 не встречал такого крепления КБГ - обычно на пластиковых защелках.

сухи писал(а):Плюс светлая решетка как на предыдущих маяках.

Все это было на моем "Маяке-203".
Но на КБГ было окошко для лампы.

николай денисьев · #125

Ещё два отличия заинтересовали-гнездо дистанционного управления паузой на пять контактов(развёрнуто на 180градусов),и винты крепления платформы головок и верхнего подшипника тонвала с плоской головкой.

сухи · #126

Думаю все это надо сравнивать с Маяк-202. Этот Маяк-203 начала выпуска (ноябрь 1976 года).

Андрюша · #127

У меня тоже есть Маяк-203 ноября 1976-го. Но у него под крышкой БГ вообще нет лампочки. Она в окошке слева, зеркально счётчику. Подсветка индикаторов и красные риски на ручках - это колхоз.

сухи · #128

Андрюша писал(а):У меня тоже есть Маяк-203 ноября 1976-го.

А какие мысли по пятому винту? Мордашка серая?

Андрюша · #129

сухи писал(а):А какие мысли по пятому винту? Мордашка серая?

Мордашка серая, но темнее чем у Вашего.
Мысли по пятому винту такие:
Он (винт) в моём аппарате чисто декоративный (тупо прикручен гайкой к панели)))). В основании БГ просто нет выступа где можно под этот винт, сделать отверстие с резьбой. Видимо первые партии 203-х, собирали с БГ от Маяка 202, а панели в другом цеху, уже дырявили под новые основания. Затем панели дырявить перестали, а в блоке головок наоборот, появился выступ куда этот винт можно было бы вкрутить.
Короче как обычно - то дяди не было, то тёти не было... и все дружно забили на это...

Михаил Муссель · #130

Андрюша писал(а):красные риски на ручках - это колхоз

Лак для ногтей?

Андрюша · #131

Михаил Муссель писал(а):Лак для ногтей?

Нет, краска. Пробовал смыть ацетоном, нифига....

Maximus1988 · #132

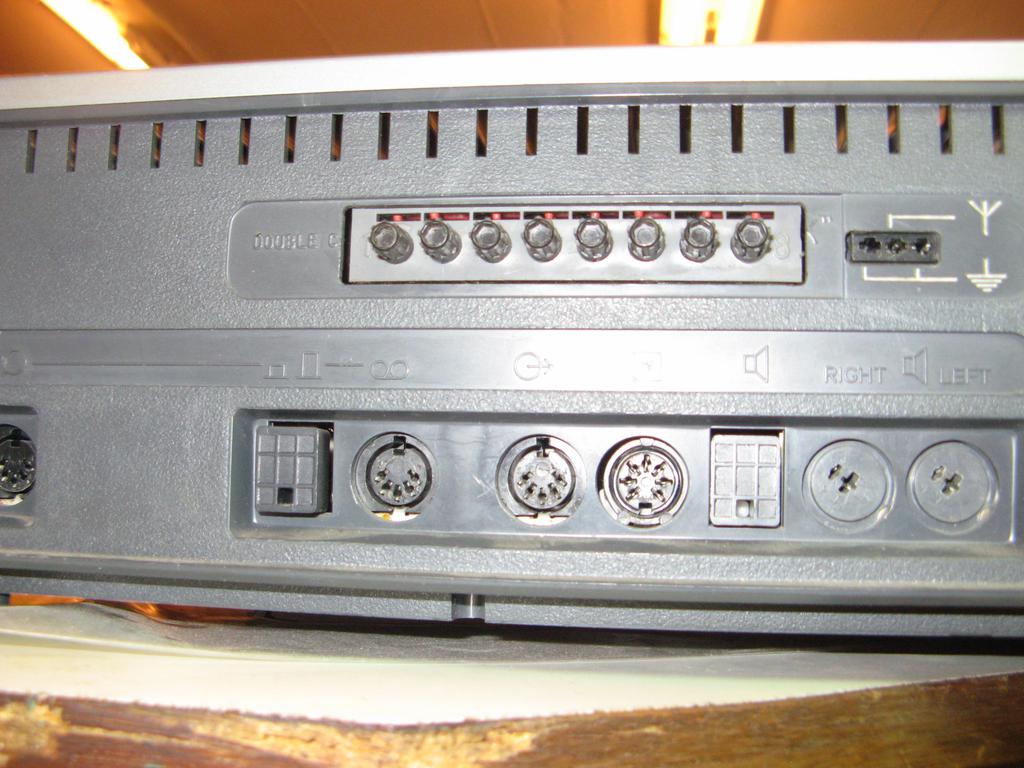

Кассивер Маяк-245. (Аппарат не мой).

Central Scrutinizer · #133

Андрюша писал(а):красные риски на ручках - это колхоз.

Никакого колхоза, так и должно быть. Вернее на каких-то красили, на каких-то нет, но это заводское.

slava · #134

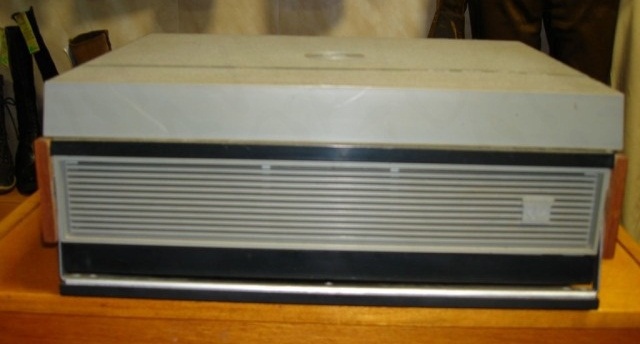

А существовал ли Маяк 20x с светлым пластиком? У меня есть некий, у которого которого все светлое за исключением лицевой панели. Вот и думаю: может кто-то когда-то спи... (подменил) или оно так должно быть?

Maximus1988 · #135

slava, а фото есть?

николай денисьев · #136

slava писал(а):А существовал ли Маяк 20x с светлым пластиком? У меня есть некий, у которого которого все светлое за исключением лицевой панели. Вот и думаю: может кто-то когда-то спи... (подменил) или оно так должно быть?

это скорее всего о ранних маяк-205

FAI4 · #137

slava писал(а):А существовал ли Маяк 20x с светлым пластиком? У меня есть некий, у которого которого все светлое за исключением лицевой панели. Вот и думаю: может кто-то когда-то спи... (подменил) или оно так должно быть?

рабочие экспериментировали "для своих"

В пресс-автомат засыпают полистирол другого цвета и получают "эксклюзив"...

Атос · #138

Там есть серьёзная проблема с повторным применением
после заполнения пресс формы излишки используют повторно.
цветной пластик, особенно светлый проблемный так как становится видной повторная масса.
Кроме того, для светлого пластика нужно избавить пресс форму от остатков темного цвета.

FAI4 · #139

Атос писал(а):Там есть серьёзная проблема с повторным применением
после заполнения пресс формы излишки используют повторно.
цветной пластик, особенно светлый проблемный так как становится видной повторная масса.
Кроме того, для светлого пластика нужно избавить пресс форму от остатков темного цвета.

ночью в третью смену еще и не такое выделывали...

slava · #140

[/quote] рабочие экспериментировали "для своих"

В пресс-автомат засыпают полистирол другого цвета и получают "эксклюзив"...[/quote]

У нас Хохляндия не на соседней улице, и даже не соседняя страна! Данный девайс был вытянут из какого-то помещения (может чердачного или подвального) местного ДК.

Атос · #141

FAI4 писал(а): ночью в третью смену еще и не такое выделывали...

Ну если руководствоваться принципом: дуракам закон не писан, то да.

Полностью белый 201 на сайте анонсирован

А частично много было таких

Борис 63 · #142

Аппарат уже не у меня (места нет) - но в Надежных руках!!!

slava · #143

slava · #144

Пока не до него, стоит пыль дальше собирает. А морду лица при случае наверное придется отбеливать!

Doktor Kr Rig · #145

Это как ??? Кто в курсе ???

us-h · #146

Первое колхоз - выпилено от стрелочек - видно по надписям 1 канал и 2 канал, плюс электронный счётчик и штатный механический на своём месте. Тоесть специально пилили под электронику. Второй вполне себе заводская версия.

Самый ! · #147

Не заводская. Видно, что даже углы по разному выпилены- левые верхний-нижний.
Автор поста лукавит - его поделки?
Надо внутрянку смотреть для объективности.

Doktor Kr Rig · #148

Самый ! писал(а):Не заводская. Видно, что даже углы по разному выпилены- левые верхний-нижний.
Автор поста лукавит - его поделки?
Надо внутрянку смотреть для объективности.

Нет, не мои. Я в Нэте искал фото 231го с прямоугольными углами индикатор и попал на эти фото.

Maximus1988 · #149

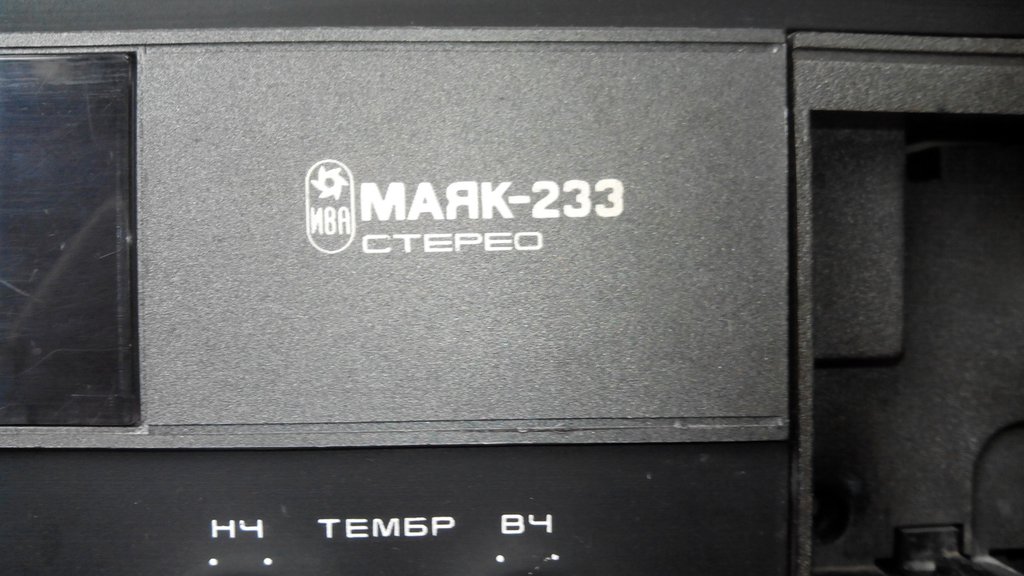

Маяк-233 от Черниговского завода "Чезара". Оснащён двигателем ДП-40. Аппарат не мой.

Жорж · #150

Doktor Kr Rig писал(а):Это как ??? Кто в курсе ???

Здесь индикатор стоит от Маяк М-242С
