UNITRA G-600C в достойный корпус

Сообщение

Valkyr2003 · #1801

Klen1205
По состоянию на 2011 год там уже ничего такого не было. Но был частный магазинчик в подвале жилого дома.
Коллеги, так кто подскажет по размерам G602C (ширина-длина по кромке отштамповки)? Ну очень надо!

Владимир Бэнэдэк · #1802

355*295мм

Valkyr2003 · #1803

дэвид писал(а):355*295мм

Большое Вам спасибо, коллега!

Klen1205 · #1804

Klen1205 писал(а):
Valkyr2003 писал(а):piper07
А где это на Шаболовке радиозапчасти? Подвальчик жилого дома ?
"Сильно раньше" был там одноэтажный просторный магазин Радиотовары, часто там закупался.
Это рядом с подшипниковым заводом, по пути от Октябрьской был фирменный магазин кондитерской фабрики.

С помощью Яндекс-карт нашел здание где в советское время был этот радиомагазин, а теперь здесь магазин по продаже оборудования для баров, ресторанов и гостиниц.

#1805

Почти напротив , на другой стороне улицы, был и подвальчик.

пришелец · #1806

Завалялась у меня Unitra, только "G-602", тему эту вспомнил, творение Сергея, ну и тоже захотелось сделать корпус. Будет ли он достойным, не знаю, ни на что не претендую.

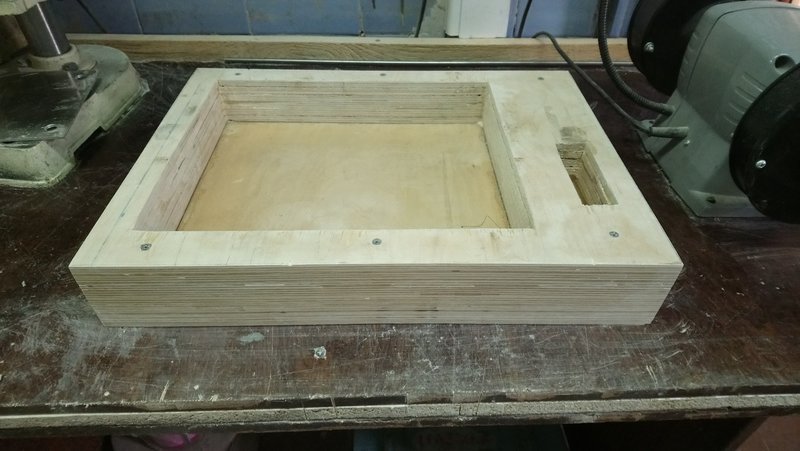

Лежало несколько листов фанеры 10 мм, разрезал на восемь листов нужного размера, выпилил в шести листах всё лишнее, два листа сплошные (днище), облил клеем ПВА, скрутил длинными шурупами и под груз.
Получился тяжёлый кусок "чего то". Долго выравнивал бока, аж рука разболелась...

Просверлил два отверстия в передней панели, в них будут кнопка "сеть" и лампочка, в задней панели два отверстия под выходные гнёзда, отверстие в днище под шнур питания.

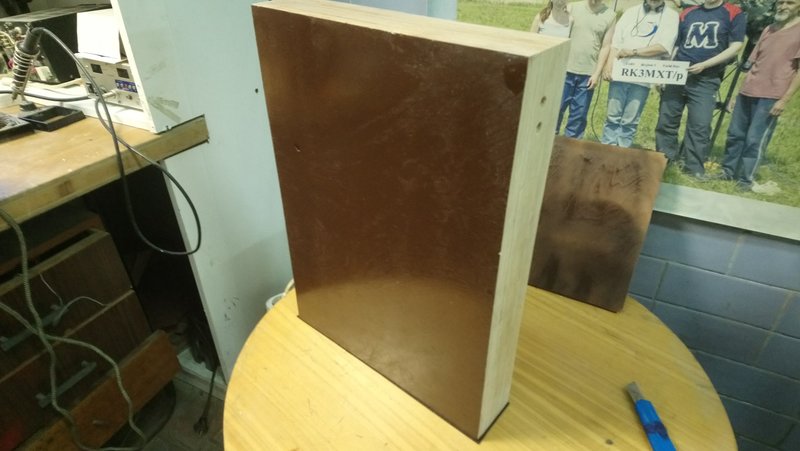

Днище покрасил краской.

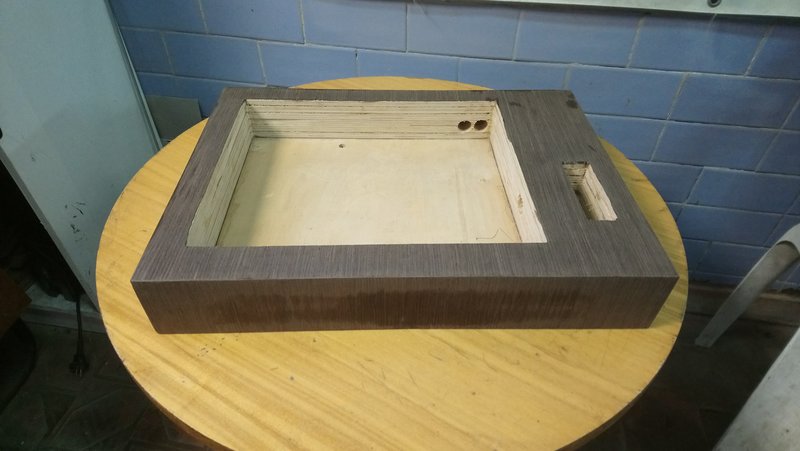

Сегодня покрыл шпоном.

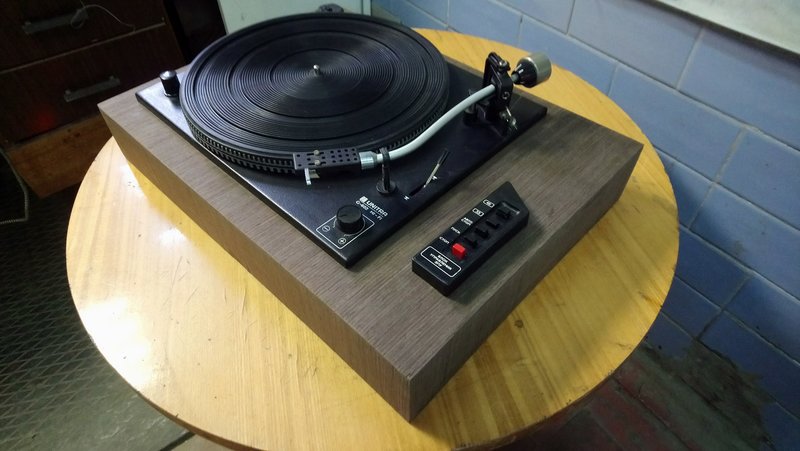

Получилось это:

Шпон хочу покрыть толстенным слоем лака. Установлю тороидальный трансформатор в левом заднем углу, рядом зайдёт шнур питания и расположится выключатель, тягой соединю его с кнопкой "сеть", возможно закрою сталью. Накладка кнопок станет алюминиевой, кнопки круглыми. Нужно найти подпружиненные ножки, может подвешу эпу на пружины, пока не решил.

Klen1205 · #1807

Смотрится солидно, но я бы выбрал другое направление волокон шпона, да и слишком толстый слой лака не использовал. Хотя на вкус и цвет... фломастеры все разные.

Elifim · #1808

Очень солидно

SergPhil · #1809

пришелец писал(а):Будет ли он достойным, не знаю, ни на что не претендую.

Очень достойно!!!

mihaz · #1810

Ни в коем случае, не для рекламы, токмо ради красоты, м.б. не надо толстый слой лака? Я тоже хотел так, но умные люди дали совет...посмотрите мои фотки здесь: http://rt22.ru/viewtopic.php?f=41&t=638 ... &start=150 пост от 13.07 2018... обработано тонировочным лаком... если будет интересно - напишу подробнее...
извиняюсь, наврал нечаянно, не лаком, а маслом...

пришелец · #1811

Klen1205
Направление волокон не принципиально, так думаю. По началу хотел на боках горизонтально пустить волокна, при том и шпон резать лучше, не трескается, но, посмотрел на мебель вокруг, везде, на вертикальных панелях шпон вертикально волокнами, решил не нарушать традицию. А шпон в этот раз резал проклеив малярным скотчем, шикарно, листы остаются целыми. Лак решил нанести пожирней, шпон тёмный, по моему мнению должно хорошо смотреться, хотя хлопотно это, много слоёв, шлифовка, а я не терпеливый, могу всё испортить. Над этим ещё подумаю, может и правда не стоит заморачиваться с рояльным блеском.

Elifim
SergPhil
Спасибо за оценку!

mihaz
Маслом ещё не пробовал.

mihaz · #1812

Да я же и говорю, не лак, а масло... а сколько слоев и какой цвет- выберете из каталога... даже после одного слоя - стильно и приятно...

Klen1205 · #1813

Уважаемый пришелец!
Все дело в оптическом обмане. Если передняя и верхняя поверхности корпуса имели бы горизонтальное направление волокон шпона, то зрительно это смотрелось бы так, как будто он изготовлен из одного куска ценного дерева (без шпона).А в Вашем случае, зритель однозначно понимает, что корпус обклеен шпоном.

Владимир Бэнэдэк · #1814

пришелец. Однозначно молодца. Сие изделие долго будет занимать почетное место в Вашей комнате, это достойное творения мастера. А что выложили на форуме за это респект и уважуха.Не останавливайтесь на достигнутом, дальше будет лучше.

SergPhil · #1815

mihaz писал(а):обработано тонировочным лаком... если будет интересно - напишу подробнее...
извиняюсь, наврал нечаянно, не лаком, а маслом...

Очень солидно получился аппарат!

VASILI · #1816

Направление волокон шпона...портит...
А так да, нормально.

GeHHenA · #1817

Направление волокон шпона...портит...

да вот так будет получше.

SergPhil · #1818

GeHHenA
Ммм.... Супер!!!

Klen1205 · #1819

Добрый день!
А если на правую и левую боковины наклеить пленку с имитацией торцевой поверхности дерева, то был бы полный улёт!
Кстати, может кому нибудь попадалась такая пленка?

mrDAN · #1820

...Коллеги, добрый день... Может кто с ходу подскажет, какой диаметр шариков стойки тонарма у G600...? Знакомый восстанавливает вертушку, а тонарм весь в разобранном виде, без шаров...

..Плюсик в репутацию за мной не зоржавеет...

Sulphur · #1821

Кстати, у меня есть шарики.

Не знаю только, нужное ли количество. Если речь именно о 600С. Ибо в 600В они поменьше.

mrDAN · #1822

Sulphur писал(а):Кстати, у меня есть шарики. Не знаю только, нужное ли количество. Если речь именно о 600С. Ибо в 600В они поменьше.

...Кстати, да..., надо уточнить какая у него Вега... Чуток поторопился я с вопросом...

Sulphur · #1823

У меня шарики (не в 600С) 2,5 мм. Но это, наверно, не те.

mrDAN · #1824

Sulphur писал(а):У меня шарики (не в 600С) 2,5 мм. Но это, наверно, не те.

...Спасибо, Александр... Сейчас написАл ему в почту... Когда ответит, отпишусь дополнительно...

Klen1205 · #1825

У меня в G600B диаметр шариков 2 мм.
В начале темы по 600В, по моему, это подробно обсуждалось 13 или 14 шариков. Была рекомендация проводить все операции над глубокой тарелкой, во избежании потери шариков.

Sulphur · #1826

Да, точно. БОльшие в 600В не поставить нормально, но могу и ошибаться. Значит, в 600С стоят 2,5 мм шарики. Ну или, думаю, можно также 2 мм шарики в 600С поставить.

la59 · #1827

При профилактике 600С обнаружил что в верхнем и нижнем подшипнике разное количество на 1 шт(наверное потерял таки) , пришлось подбирать из имеющихся подшипников с гаража. В инете данные подшипников есть .

mrDAN · #1828

Коллеги, Sulphur и Klen1205, большое спасибо за скорую тех-помощь...!
Данные по шарикам передал... Заслуженный "+" в репутацию

Sulphur · #1829

А ежели 2,5 мм шарики окажутся теми нужными, то готов подарить.

Мне они ни к чему, а кому-то понадобятся.

Samodelkin · #1830

Шарики...они такие разные!

Лучше микрометром их перемерить на всякий случай.
Ну и "прикатать" по месту.

Elifim · #1831

Samodelkin писал(а):Шарики...они такие разные!

Это точно, у меня на 602-й они были почти кубики

Diletant · #1832

Любые нужные шарики продаются в подшипниковых конторах за микроскопические копейки

пришелец · #1833

Пока тут обсуждается направление волокон шпона, у меня ведётся кропотливая работа по постройке аппарата!
Несколько раз хотел разрубить топором, сжечь наконец, как раз тут битум топили для заливки крыши, а дров не хватало, но как то воздержался. Вобщем крою лаком, шкурю, опять лачу, опять обдираю, но вроде как то получается, но с разными заморочками, ещё немного и конечная ишлифовка с полировкой. Именно такой результат мне был нужен, шоб было похоже на шифоньер из семидесятых.

SergPhil · #1834

пришелец писал(а):Несколько раз хотел разрубить топором, сжечь наконец,

Ааааа..... торописся жениться ненааада!!! Торописся жениться нада баяцца!!! (нар. арм. пословица)
Получается всё очень отлично!!!

Elifim · #1835

пришелец писал(а):Несколько раз хотел разрубить топором, сжечь наконец, как раз тут битум топили для заливки крыши, а дров не хватало, но как то воздержался

Крыша, это конечно важно

Но хорошо, что решили на дровах сэкономить

Получился настоящий шифоньер из 70-х, просто радует глаз!
Мне очень понравился (кстати, корпус от Веги 002 один из моих самых любимых именно поэтому)

пришелец · #1836

Вегу 002 воочию не видел, сейчас посмотрел в сети, правда, красивый аппарат. Мне бы вот тоже шпон посветлей как на Веге, но такого не нашёл. Зато будет сочетаться с новой мебелью. Вообще, после высыхания лака, в руки когда берёшь корпус, ощущения приятные, тяжёлый и гладкий, как кусок мрамора. Задумываю алюминиевые накладки на переднюю часть и верх, пока думаю, как оно выглядеть будет. На Веге уж больно хорошо полосочка спереди смотрится.
Нужны ножки подпружиненные, нигде пока не нашёл, на али не понравились, мелкие, а вес получается приличный. Пасики мне с Китая приехали, отличное качество, правда ещё не крутил. Хотел корректор от Одиссей 010 поставить, но по габаритам он там никак, потом питание ему нужно городить, опять места мало. Задумал питать привод импульсным источником, вместо трансформатора, хорошенько заэкранирую и фильтр на выходе, можно потом посмотреть помехи на выходе, думаю страшно не будет, блок питания не нужен мощный, наводок не даст.

Валера Польских · #1837

У меня есть Вега 002 в состоянии новой. Так вот, чем темнее корпус, - тем богаче она смотрится. Есть с чем сравнить. Так что не ищите светлый шпон, тёмный, да под грамотно положеным лаком будет смотреться намного выигрышней.

Валера Польских · #1838

Что касается ножек: я снял похожие с какой то пластиковой Веги серого цвета. Может 110? Посмотрите, может это то что Вам надо. Не в пример самой 110 ножки большие, широкие и с самой что ни на есть настоящей пружиной.

SergPhil · #1839

Elifim писал(а):Мне очень понравился (кстати, корпус от Веги 002 один из моих самых любимых именно поэтому)

Абсолютно согласен!

Elifim · #1840

Валера Польских писал(а):снял похожие с какой то пластиковой Веги

Здесь ключевое слово "пластиковой"
Вес сравните, и все поймёте.
пришелец, я бы посоветовал резиновые транспортировочные демпфера с новой стиральной машины (если кто-то из знакомых покупает в ближайшее время) или чуть побольше диаметром, ножки будут, если купите хоккейные шайбы.

lexxann · #1841

Валера Польских писал(а):Что касается ножек: я снял похожие с какой то пластиковой Веги серого цвета. Может 110? Посмотрите, может это то что Вам надо. Не в пример самой 110 ножки большие, широкие и с самой что ни на есть настоящей пружиной.

С самой, что ни на есть настоящей пружиной была не пластиковая Вега 110, а деревянная Вега 110, в пластиковой ножки были из пластмассы, приделанные через резиновую прокладку к корпусу.

Валера Польских · #1842

Elifim писал(а):
Валера Польских писал(а):снял похожие с какой то пластиковой Веги
Здесь ключевое слово "пластиковой"
Вес сравните, и все поймёте.
пришелец, я бы посоветовал резиновые транспортировочные демпфера с новой стиральной машины (если кто-то из знакомых покупает в ближайшее время) или чуть побольше диаметром, ножки будут, если купите хоккейные шайбы.

Я сравнивал. И мало что понял. На этой 110 они более чем избыточны. Чем руководствовались конструкторы когда их закладываои никто не знает. К примеру: на той же 002, которая ой как не лёгкая, - пружин в ногах нету. Нет их и в Электронике 012. А вот в 110 есть. Но своим весом она вряд ли может стронуть с места эти пружины. Повторюсь, там массивные резиновые ноги с толстой пружиной внутри. И все это на толстой войлочеой шайбе. Поэтому я и предположил что такая монументальность была бы более уместна в проигрыватель с большим весом.

Валера Польских · #1843

lexxann писал(а):
Валера Польских писал(а):Что касается ножек: я снял похожие с какой то пластиковой Веги серого цвета. Может 110? Посмотрите, может это то что Вам надо. Не в пример самой 110 ножки большие, широкие и с самой что ни на есть настоящей пружиной.
С самой, что ни на есть настоящей пружиной была не пластиковая Вега 110, а деревянная Вега 110, в пластиковой ножки были из пластмассы, приделанные через резиновую прокладку к корпусу.

Да, скорее всего так. 110 которая деревянная и покрашеная сверху серебром.

lexxann · #1844

Валера Польских писал(а): Да, скорее всего так. 110 которая деревянная и покрашеная сверху серебром.

ну они обе серебром покрашены, просто первых образцов они были из толстой фанеры, а потом пластик. возможно есть и переходные модели с уже пластиковым корпусом но ещё с резиновыми подпружиненными ножками

lexxann · #1845

Ножки хорошие, но достаточно высокие, в корпусе придется делать выемку по них, что бы утопить поглубже

Oxygen · #1846

Может, кому-то из коллег для некоторых применений пригодится такой "рецепт": в хоз.маг-ах и др. магазинах мебельной фурнитуры бывают очень дешевые накладки на дверные замки. Есть разные по цвету, текстуре, размеру и способу крепления. Так-же продаются фетровые, резиновые и пр. пятачки на самоклеющейся основе.
Много раз в своих поделках использовал ножки из таких накладок...

Валера Польских · #1847

lexxann писал(а):Ножки хорошие, но достаточно высокие, в корпусе придется делать выемку по них, что бы утопить поглубже

Да, именно эти я имел в виду. Самое то.

Sulphur · #1848

А знаете ли Вы, что такие подпружиненные ножки годятся только в проигрыватель с относительно небольшим весом? Поставил свою G-600B в самодельный ящик, который для G-600C1, и тут же они сжались настолько, что промежутка между "чашкой" и ножкой практически не осталось.

пришелец · #1849

А в них нельзя поставить пружины покрупней, или просто добавить ещё по пружине? У ящика моего вес разнится, слева меньше, справа больше, причём разница солидная.

Sulphur · #1850

Прежде пружины найти надо. А как разбирать ножки - я уже выяснил.
