Ремонт катушечных магнитофонов Олимп

[dmitry75]

Но наверно возни будет слишком много

не то слово...))) Пришел к убеждению,чем ближе и точнее к фабричному исполнению,как было задумано,тем почему-то больше душу греет (не смотря на очевидные недоработки),а если еще косметика mint,то вообче прелесть)).

[АлексейГрей]

Всем здравствуйте! Появился вопрос! Как проверить усилитель воспроизведения на правильную АЧХ без тестовой ленты?
Вернее, я понимаю, что надо подать на вход сигнал с генератора и смотреть сигнал на выходе, но какую АЧХ нужно подавать и какая должна быть на выходе?
А головку надо подключать, или без головы смотреть?

Попробую напомнить о просьбе сделать читабельное фото схемы и платы индикации из документации на Олимп 005С. Шансы есть?

Я вот от сюда скачал. http://www.rw6ase.narod.ru/index1/mag_m ... 005sx.djvu
http://www.rw6ase.narod.ru/index1/mag_m ... k005s.html

[alias]

Я вот от сюда скачал.

Этот вариант я видел, у меня эта схема есть. Интересен тот, первый вариант, на 2-х спаренных ОУ.

[Самый !]

какую АЧХ нужно подавать и какая должна быть на выходе?

- если подавать обратную коррекции УВ- то на выходе УВ д.б. линейная. А если именно надо снять АЧХ УВ- то линейную.

А головку надо подключать, или без головы смотреть?

если снимать АЧХ чисто УВ- без головы, если тракта полностью- то с головой.

Все варианты находятся просто поиском, и не обязательно для конкретного типа магнитофона. Как и не проблема найти измерительную ленту, хоть "свеже записанную".
Главное- не крутить что-то в аппарате наобум, ибо на заводе всё было настроено. Не надо подразумевать творчество Фиксиков: их не существует.

[alias]

Не надо подразумевать творчество Фиксиков: их не существует.

Фиксики есть, их не может не быть. Просто до них надо "достучаться". Иногда вежливо, иногда не очень ...

[goblin_ach]

Всем привет!
олимп мпк-005, не срабатывает автостоп по датчику ленты.
Подскажите какое должно быть напряжение на контакте Д0 исправного фоторезистора при его засветке?
Сейчас на нем 2,2 В при засветке и 0,2 при затемнении.

[LAMER]

лог 1 и 0 насколько помню

[Самый !]

Сейчас на нем 2,2 В при засветке

- "засветили" как?

[alias]

не срабатывает автостоп по датчику ленты

Через эти грабли прошли все. Поменяйте фоторезистор на фототранзистор, об этом уже писали не раз и не только на этом форуме.

Привел датчик в нормальный вид.

[goblin_ach]

Сейчас на нем 2,2 В при засветке

- "засветили" как?

засветка штатным ик диодом

ерез эти грабли прошли все. Поменяйте фоторезистор на фототранзистор, об этом уже писали не раз и не только на этом форуме.

по вашему ответу нашел переделку на фототранзистор из мыша, возьму на заметку.
так то я магнитофоны не любитель ковырять, но тут попросили глянуть.

[Самый !]

засветка штатным ик диодом

может "сесть" и сам излучатель, и приёмник.
Поробовать "засветить" приёмник сторонним источником.
Приёмник севший сказали как заменить, фотранзисторов-диодов-резисторов щас найти не проблема.

[goblin_ach]

засветка штатным ик диодом

может "сесть" и сам излучатель, и приёмник.
Поробовать "засветить" приёмник сторонним источником.
Приёмник севший сказали как заменить, фотранзисторов-диодов-резисторов щас найти не проблема.

Да, с севшими источниками сталкивался в цифровых телефонных аппаратах, там трубка ложится через оптопару.
В качестве фототранзистора подойдет приемник из оптопары от принтера? Этого добра на работе хватает

[Vygandas]

В качестве фототранзистора подойдет приемник из оптопары от принтера? Этого добра на работе хватает

Да , подойдет, не раз ставил от туда по той же причине

[Самый !]

приемник из оптопары от принтера

- да хоть от сканера: не бывает чернил именно для 5-го класса.

[АлексейГрей]

Маленько похвастаюсь!
Прикупил по очень (и даже очень) приятной цене вот такой Олимп 003! Здесь, в пригороде, без пересыла!
В целом полностью рабочий!




Выпуск 1984 год. Внутри все вроде бы родное, но кондюки поменены! По работам - почистить/помазать.
Но! Передняя панель - бяда!
Верхняя панель вырезана из оргстекла! Нижняя и средняя (с кнопками) тоже по ходу самоделки, но из алюминия! И все панели оклеены самоклейкой с напечатанным текстом! Печаль!
Интересно, что заставило мудрить самодельную морду?
На обводных роликах, на натяжителях, на ведущем, пока не понял что - толи наклейки черные, толи какое покрытие?
КБГ и шильдик - под замену!
Но в целом покупкой очень доволен!
Интересно мнение сообщества о цвете?! Были аппараты такого цвета или это полный колхоз? Вернее, понятно что колхоз, но хоть приближен к реальности? Черные пятаки с завода шли?
Посмотрел в музее, есть фото светлого аппарата, правда по чему то без КБГ.

[alias]

Интересно, что заставило мудрить самодельную морду?

Вы хоть раз в жизни видели пред-серийные образцы корпуса изделий, которые сделаны в макетной мастерской заводского КБ? Такие иногда расходились между своими сотрудниками. По дате сверьтесь с моментом начала выпуска.

[АлексейГрей]

Вы хоть раз в жизни видели пред-серийные образцы корпуса изделий, которые сделаны в макетной мастерской заводского КБ?

Нет! Ни разу в жизни не видел!
Выпуск 10 1984
номер 843962Л понятно что четвертая тысяча аппаратов, но явно не первая сотня! Что такое "Л" не знаю!
Вы хотите сказать, что оргстекло вместо алюминия и самоклейка это заводское исполнение?

[alias]

Вы хотите сказать, что оргстекло вместо алюминия и самоклейка это заводское исполнение?

Осмелюсь предположить, что это "выходцы" из макетной мастерской. Как это часто бывало "что охраняем, то и имеем", ну не выбрасывать же такое. Часть продукции заводов, во времена тотального "дифсита" у нас собиралось на дому и расходилось по знакомым...

По крайней мере по Фотону могу сказать, что видел много интересного и намного красивей того что выпускалось серийно. Однако технологи все что могли упрощали до безобразия. А когда развалили/разгромили СКБ Фотон, и здание вернули духовной семинарии, то часть образцов всплыла на местном радиорынке. Например был вариант цветного ТВ Фотон с диагональю 25см(не 32, а именно 25) и я его даже немного подержал в руках и посмотрел на чем он собран, но его уже купил другой человек. И на 16 трубке были черно-белые ТВ Фотон, и они были компактнее того-же шилялиса, их выпустили ограниченной партией.

[АлексейГрей]

Осмелюсь предположить, что это "выходцы" из макетной мастерской.

Ну что ж, возможно вы и правы!
Может кто то еще подтвердит/опровергнет!
Но тогда надо аппарат в музей отправить, как единственный экземпляр!

[Vygandas]

АлексейГрей, печать на самоклейке это точно современное , наверно по каким то причинам пришлось так восстанавливать так аппарат. В начале 80-х точно по всем технологическим возможностям было каким то другим способом сразу нанести надписи прямо на панель. Пишу как старый инжинегр с уклоном на оргтехнику

[АлексейГрей]

печать на самоклейке это точно современное , наверно по каким то причинам пришлось так восстанавливать так аппарат.

Я тоже не склонен думать что это заводской колхоз! Хотя, на нижней панели и на шильдике есть "не обычные" отверстия! Для чего?
Кстати, а самоклейка не плохо смотрится! Только под шайбами покоробилась!


Завтра позвоню продавцу, попробую расспросить. Он говорил что покупал на мешке у чела из Кирова сразу 003 004 и 005, и у 005 с передней панелью тоже проблемы, но я не уточнял какие. Попробую узнать!

[dmitry75]

Смотрится,кстати,панель зашибись,имхо,не особо бы придирался к пустяковым мелочам.

[Борисыч44]

Верхняя панель вырезана из оргстекла! Нижняя и средняя (с кнопками) тоже по ходу самоделки, но из алюминия! И все панели оклеены самоклейкой с напечатанным текстом!

Самоклейка с лазерной печатью - это современный подход)) в Кирове есть мастер который красит панели на все Олимпы и делает надписи близко к оригиналу, но по деньгам получается сильно дороже((. По крайней мере у вас сейчас "уникальный!" аппарат какого нет ни у кого!)) если найдете шайбочки чуть больше родных (чтоб замятость спрятать), то вообще можно не морочиться )))

[АлексейГрей]

Борисыч44, А вообще были 003 в таком светлом раскрасе? А черные пятаки на роликах, это завод?

[АлексейГрей]

в Кирове есть мастер который красит панели на все Олимпы и делает надписи близко к оригиналу

Я сам хочу научиться!
И научусь!
Правда пока видимо не созрел!

[Борисыч44]

Борисыч44, А вообще были 003 в таком светлом раскрасе? А черные пятаки на роликах, это завод?

Серийных не было, в те времена вообще не без труда утверждался дизайн и после этого ни каких изменений не допускалось, позднее некоторые послабления разрешили - типа шрифт поменять, цвет чуть "освежить", но не более))

[dmitry75]

А что...очень даже стильно выдержанный вид, гармонично..))
К тому же даже не совсем бытовуха,а близко к профессиональному аппарат))

[Борисыч44]

Черные кружочки на роликах тоже не для красоты, а чтоб царапины прикрыть не обращаясь к токарям с алмазным инструментом..

[АлексейГрей]

Серийных не было, в те времена вообще не без труда утверждался дизайн и после этого ни каких изменений не допускалось

В музее есть фото светлого Олимпа. Выходит он тоже колхоз?
http://www.rw6ase.narod.ru/index1/mag_m ... p003s.html

[Vygandas]

В музее есть фото светлого Олимпа. Выходит он тоже колхоз?

Канешно колхоз. Не было в СССР такова чтоб на все лепить MADE IN , только на экспортные, а судя по надписям и Э логотипу это вообще для Электроники делалось. А так этих панелей на торговых площадках море, хоть золотую можете заказать

[АлексейГрей]

судя по надписям и Э логотипу это вообще для Электроники делалось.

Аааа! Вот оно почему крышки блока головок на фото нету! А я на логотип не обратил внимание!

[Борисыч44]

У Лепсе была эмблема похожая - буква Э (завод Электромеханический) с лепестками как у ромашки, но все надписи делали одним цветом, "Олимп 003" писали крупным и мелким шрифтом, на экспорт никогда не отправляли - Штудер/Ревокс бы взвыл!!))) поэтому ни одной импортной буквы не было))
Вывод - в музей просочился колхозный аппарат скорее всего для легализации дизайна и естественно продажи...

[dmitry75]

Штудер/Ревокс бы взвыл!!)))

А вот кстате да))),причем взвыл бы не от плагиата,а от неожиданных способностей инженеров))),впрочем,и рынок бы сбил,как минимум корректировкой прайса,а как максимум-возможным пересмотром Варшавского договора,ибо страшно,аппарат-то бронебойный!,в т.ч. по доступу к любому узлу и блоку в экспресс-полевых условиях))))).Браво,чо...,хороший весчь сделали,ведь могли! (Пысы,вон трешка стоит на столе,последний раз забыл когда внутрь лазил,играет-записывает любую дохлую ленту,только кнопки нажимай)),хрен ему чего будет,а если и будет,то здесь на форумах инфы по исцелению валом).

[Vygandas]

последний раз забыл когда внутрь лазил

Гарантированно не с армянскими электролитами внутри а фирмой.
Да и чего еще то там на фирменное поменяно
А так то только влажные мечты , профессионального толком на этой базе так и не выпустили, всякие уродцы типа Олима-70х вообще не в счет

[dmitry75]

Гарантированно не с армянскими электролитами внутри а фирмой.
Да и чего еще то там на фирменное поменяно

Ну конденсаторы еще лет 15 назад меняны,забыл про них...А из фирмы только записывющую головку Akai GX туды воткнул,валялась без дела новая (забыл модель,узкая такая,по параметрам как 710,даже в схему с паяльником лезть не пришлось,в экран от 004-005 пермаллоевых зашла и затянулась),и пожалуй все...,остальное железо штатное.

[Борисыч44]

причем взвыл бы не от плагиата,

Содранные можно продавать только на внутреннем рынке (сейчас китайцы этим пользуются)), а вот за экспорт такого прилетят штрафные санкции, что без штанов оставят))

профессионального толком на этой базе так и не выпустили

В планах был О-010 его макет даже был в железе и работал, 38х2, под толстую ленту, головы ставил штудеровские, на вх/вых баланса там не было, но стояли уже джеки, коррекцию заказывали J-NAB (3180, 35мкс), с контрольным динамиком - в общем с закосом на про)), но было это толи в 90ом, толи в 91ом году, после чего в таком виде он стал не нужен - запустили 005С1 и на его базе слепили на скорую руку 70х-ки вот и всё... лента "закатилась" - фирменные маги продавали за сущие копейки..

[АлексейГрей]

Ну вот и разобрались, что Олимп 003 в светлом цвете не был!
Но я даже как то и растерялся, а лучше какой, светлый или темный?
Стоят рядом Эл-ка темная и Олимп 004 светлый, и даже и не знаю какой красивее?
Ну да ладно! Надо делать новые панели из алюминия и красить буду скорее всего в темный, родной цвет. А может всё же в светлый? Типа эксклюзив, "малая серия, спецпартия, только сугубо для приближенных членов ЦК"?
Вчера три часа аппарат работал, нагрелся прилично, двигатели боковые и радиаторы блока питания. В одном канале где то периодически пропадает контакт, надо П2К и разъемы сбрызнуть. Да и подстроечники помазать. А так вроде нормально!

[Vygandas]

Стоят рядом Эл-ка темная и Олимп 004 светлый

Мне светлые аппараты красивей

Темная унылость уже давно надоела

[АлексейГрей]

Нашел вот такое объявление
https://www.avito.ru/serov/audio_i_vide ... 3324733071
Хотел купить комплект панелей на Эл-ку, но продавец какой то странный, говорит купи всё-всё что указано в объявлении, тогда отправлю, а отдельно отправлять не буду, только самоунос!
А еще нашел белый Олимп!
https://www.avito.ru/strizhi/audio_i_vi ... 3398669078
Красиво смотрится!

[alias]

Индикация пиков сигнала теперь и на Олимпе МПК 005 С-1. Плата 2.746.009.

[Ахинтам]

Олимп 003,после шести месяцев простоя, после включения, в режиме стоп, ч/з минут 5-6 левый двигатель м1, начинает самопроизвольно вращаться по час.стрелке.Может остановится на сек. 8-20, а потом опять крутит. Помню обсуждалось сие на форуме, тогда такой проблемынебыло, читать всё опять-слишком долго. Помню долго подбирал ку208г,удалось.Сейчас все режимы работают-отрабатывают. В режиме. стоп ч/з некоторое время, как уже писал, самопроизвольно вращается м1. С питанием всё нормально. Жду совета!

[Vygandas]

Ахинтам, я уже не помню в чем дело , вроде возбуждение операционника , но надо смотреть от коммутатора К168КТ/К547КП до самого силового ключа, но может и логика управления какую то фигню выдавать на регулятор натяжения

[Борисыч44]

Оптроны потрогать на нагрев - горячий заменить)) При воспроизведении обычно начинает датчиком натяжения трясти ))

[Ахинтам]

Vygandas, мерил и на входе и на выходе КП и УД-без криминала.

[Ахинтам]

Борисыч44, Рад Вас вновь ,, слышать,, уже общались. Да, оптроны, греются, на них и думал, но менять нечем, там В 200v, а в наличии А 50v.Буду искать.натяжители скачут.

[Vygandas]

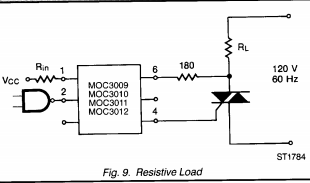

Ахинтам, а там и не нужны АОУ103 , можно элементарно оба заменить на один буржуйский оптосимистор , например MOC3010. Конечно придется подобрать только ток через светодиод ограничивающий резистор

[Борисыч44]

Ахинтам, тогда ещё способ - снизить напряжение на перемотках - для 500м катушек толь ко в плюс, и оптроны не будут пробиваться)

[Ахинтам]

Vygandas, я уже заказал в Шансе АОУ103в. Заменю и если не поможет, то воспользуюсь Вашим советом.

[Ахинтам]

Борисыч44, и так можно. Заменю оптроны, с подбором, отпишусь.

[Ахинтам]

Есть-ли у кого таблица истинности для логики о3. Так, на всякий случай, пощупать МСки, может че там.
