Есть, но я на тот момент затупил проверить, что я точно ли верно их поставил. Тут скорее маркировка на них была нанесена криво, из-за чего я и поставил их наоборот. Спорить не буду. В любом случае, поставил импорт, всё стало как надо.
Инструкцию читал немного, полез сразу в раздел устранения неисправностей (где табличка с проблемой и её решения). Всё что там написано, всё проверил, всё в целостности. После работы почитаю нормально инструкцию.
Проверю позже

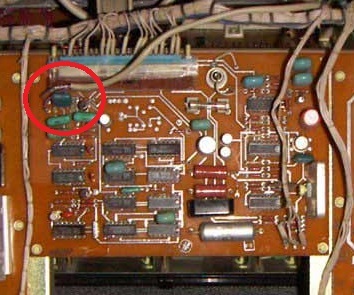

Вообще сколько сталкивался то шел экранированный провод от мотора на штырьки 1 и 2 платы. Может сумели его скрутить если не находитеvalera0141 писал(а): ↑23 дек 2023, 11:43А для чего был 1 контакт? Он вроде на катушку куда то идёт. В моём аппарате ни то что провода нет на разъёме первого контакта, даже на плате дорожка не разведена с этого контакта. Я так пологаю, что это было какое то удешевление?
Аа. Тут я затупил, думал что на самом разъёме на 1 контакте должен быть какой то провод.
Судя по схеме, с них идёт сигнал но к553уд2. Но у меня идёт 0в по этому проводу, сигнала вообще нет. Будет ли там какой либо сигнал я если двигатель не вращается?valera0141 писал(а): ↑21 дек 2023, 14:48то шел экранированный провод от мотора на штырьки 1 и 2 платы
Через катушку датчека должен протекать ток подмагничивания генерируемый VT4 и должна появляется при вращение переменная составляющая. По овцелограме -6,5В , переменка 200-400мВvalera0141 писал(а): ↑24 дек 2023, 09:30Будет ли там какой либо сигнал я если двигатель не вращается?
Инструкцию всю прочитал. Но она не даёт что то мне ответа пока. Можете подсказать, какое сопротивление обмоток должно быть у двигателя? Появилось подозрение, что он не исправен
Прошу прощения, не заметил, что в конце инструкции естьvalera0141 писал(а): ↑25 дек 2023, 17:31Можете подсказать, какое сопротивление обмоток должно быть у двигателя?
А можно вас попросить сделать фото с хорошим разрешением этого листа, где индикатор на ПП2 с пиками на Олимп? Схему видел на VK. Монтажки тоже интересны.
Этот лист полностью.
Если прилегание ленты хорошее, то норм (иногда делаю побольше, но чтоб из канала не выходила)
Или монтажки отдельно, двумя файлами, с разрешением 1280х1024(print-screen с исходного фото) как вариант. Исходное разрешение картинки в VK: 1280x960 пикселей. Такое-же как и тут. Тоже наверное ограничения на размеры картинок.
2560x1920 пикселей. Это совсем другое дело! Видно где, как и какие детальки стоят на плате. Респект!
для начала хотелось бы с этим разобраться Пофигу совершенно. Это коммутатор ГЗ на общий провод, скопированный с Ревокса. В Олимп-004 его вообще замкнули, а УЗ к записывающей голове Олимп-005 тоже постоянно подключён
!Давайте условимся, что "сигнал" это нечто несущее информацию, здесь же ни какой информацией не пахнет)) - т.е. "форма" на прямую не влияет на именно сигнал..., второе - намного важнее напряжение на коллекторе этих ключей (я уже про это спрашивал, но почему то был проигнорен?)), третье - на базу 100кГц ни кто не подаёт, а появляется оно там т.к. по транзистору течёт ток подм. и падение является какой то хитрой функцией от этого тока (нелинейной) + не контролируемые падения на нулевом проводе и какие там гуляют токи мы не знаем, и где вы подключили "0" осц? тоже..))
Спору нет, если есть время и желание то можно выкинуть нахрен логику 005. Вроде как там все обошлось ATmega328. Если судить по каналу, то парень преподает детям ардуино-программирование.
Там очень сомнительная логика,тобишь программирование,так и не понял на кой она нужна?)),а вот системный сбой запросто может учинить)).Счетаю что трешка 003 и олимп 004-гениальные произведения искусства,а больше ничего не надо,там все есть,идеально настраиваются,если знаешь что делаешь)),только ленту меняй)),вообче это очень послушные аппараты,укрощаются запросто,опять-таки если знаешь что делаешь.
Логика она либо есть, либо ее нет. Другого не бывает.
Без ленты так и должно быть. С заправленной лентой один двигатель обеспечивает подмотку, а второй - подтормаживание ленты, чтобы лента имела постоянное натяжение и прижималась этим натяжением к головкам.
С заправленной лентой при включении воспроизведения, бобины стоят на месте. Одна тянет в свою сторону, другая в свою. Вчера было так. Сегодня заработал как положено. Как он это делает, ума не приложу. Без бобин, двигатели с такой силой "рвут" каждый в свою сторону, что не дай бог прикоснуться к подкатушечникам! Пальцы обжигает!
Вы, случайно, не одну кнопку "Запись" нажимаете?
Альбом схем то родной или просто с интернетов ?
Разобрался. Оказывается перегорел светодиод и запись себя никак не выдавала. Спасибо что объяснили про ролики. Всё именно так и работает как вы сказали. Странно, вроде я пробовал ролики поднимать. Видать просто не заметил.tormozzz писал(а): ↑05 янв 2024, 09:32Crue25, вращающий момент двигателей управляется положением роликов, через которые проходит лента. Когда ролики в самом низу, то и крутящим момент максимален. Если поднять ролик, то и момент соответствующего движка уменьшится до почти полной остановки.
Если этого не происходит, то проблема в блоке управления этими движками или в самих датчиках натяжения.Вы, случайно, не одну кнопку "Запись" нажимаете?
Да, с интернета скачал, штук 20. Но схема от 701 явно не соответствует моей.
Вот потому и может быть черт пойми какие режима индикации и разные фантомные мигания. Мне как то предлагали с самого завода г.Кирова Олмп-70х с проблемами мозгов , хорошо что не связался ...
Вполне вероятно, неисправность в УУД и мотор не выходит на режим стабилизации оборотов.Crue25 писал(а): ↑05 янв 2024, 12:131.) При включении магнитофона загорается светодиод стоп, моргает светодиод направления ленты и немного с другой частотой моргает светодиод "ПАУЗА". На ютубе видел ролик где пишут что это происходит стабилизация скорости вала. Если это так то у меня он моргает постоянно. Получается скорость нарушена?
Тут хорошо бы руководство по аппарату почитать. Он же позиционировался, как "профессиональный" с соответствующими функциями, так что не исключено, что так и должно быть. "Ред", по идее, означает "редактирование"...Crue25 писал(а): ↑05 янв 2024, 12:132.) При включении магнитофона не очень ярко моргает светодиод "РЕД". Моргает поочередно вместе с светодиодом направления движения (воспроизведения). При включении воспроизведения "ред" гаснет, при остановке опять начинает моргать. При нажатии на саму клавишу "ред" светодиод моргает уже в полную мощь. Если нажать и отпустить, опять моргает еле заметно.

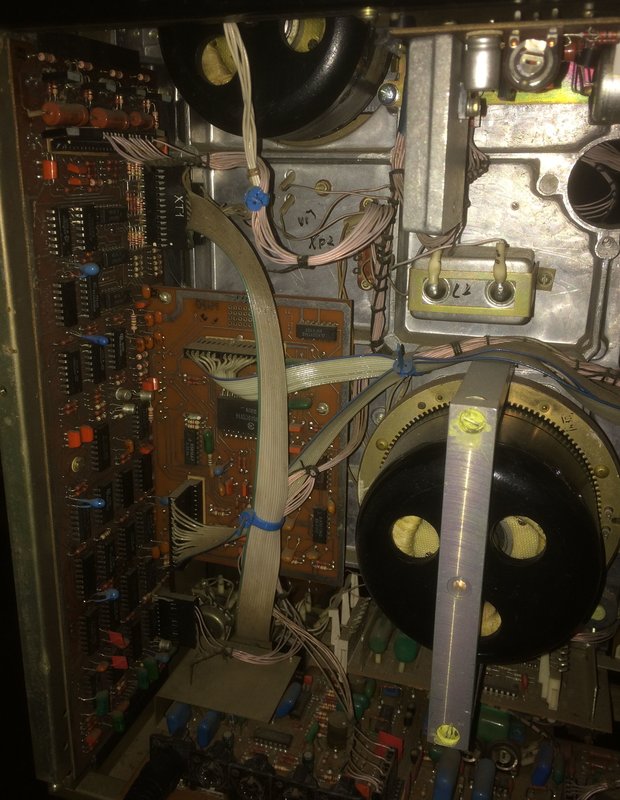

Посмотрел Ваше фото, большая плата БУ вроде то же самое что и у штатного Олимп-005С1 , но вот субмодуль на К145ИК1914 не подходит, там какое то уже творчество
Да хоть зачитайся ! На самом заводе мозги подгоняли под инструкции резаньем блоков управления и даже подключения разных доп. плат, и все равно работало как попало. А все из за того что все делалось по остаточному уровню поштучно, и не было нормальных разработчиков чтоб довести все до ума. Это не Рэвокс со Штудером !
Так делайте на КР18ххВЕ3х + КР573РФх
Заказать на алиэкспрессе ардуинок про-мини c этими атмегами можно по весьма приемлемой цене. Есть надёжные магазины...
