Ремонт катушечных магнитофонов Олимп

[Карандаш]

То есть транзисторы проверять?

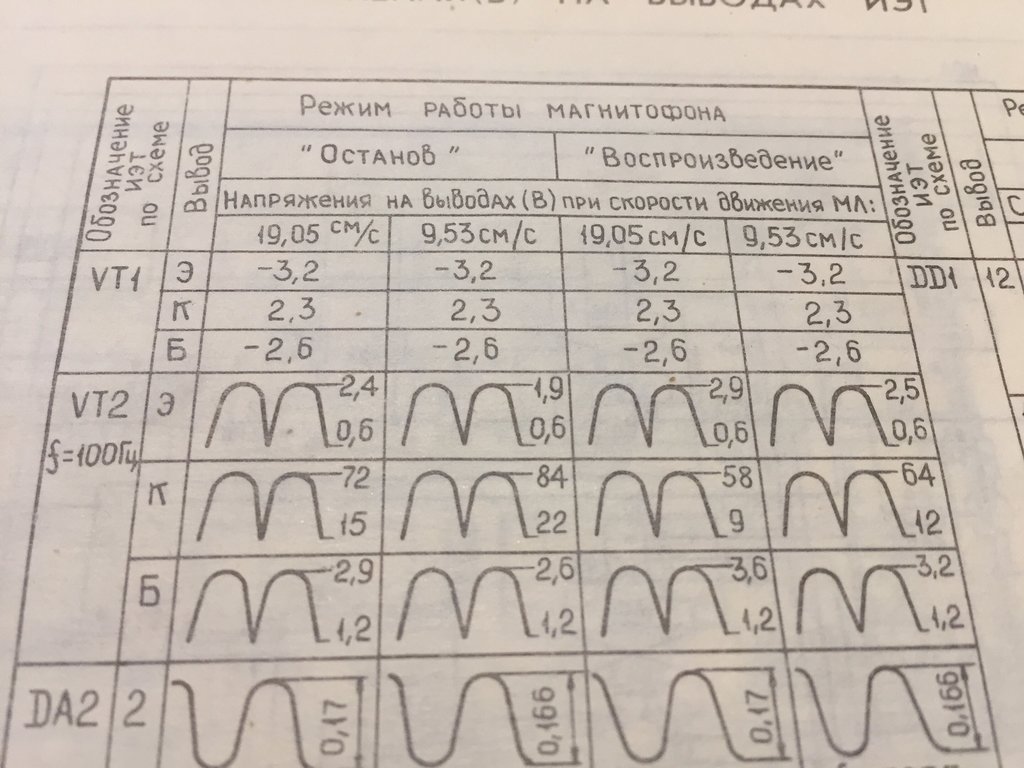

На вот эту таблицу из альбома схем не обращать внимание (по ней вроде как положительный сигнал вдвое большей амплитуды должен быть)?:

[Maximus1988]

Всех с Новым Годом! Подскажите, почему у Олимпа 005с-1 счётчик при движении ленты в разную сторону считает по-разному? Перематываешь ленту с одной катушки на другую - он с нуля доходит до какого-то значения Х. Перематываешь эту же катушку обратно до конца, но счётчик не возвращается в ноль, а показывает, скажем, 789.

[Борисыч44]

по ней вроде как положительный сигнал вдвое большей амплитуды должен быть)

Остановите движок - станет положительным

[Dima22091]

Заменил пленочные конденсаторы на электролиты по 1 мкф. Теперь натяжители работают как надо! По крайней мере не дергают после останова на перемотках!

[Карандаш]

Остановите движок - станет положительным

"Как оказалось", причина была в другом: при протяжке/замене разных винтов ЛПМ, в том числе были заменены винты крепления силовых транзисторов. Один из винтов крепления транзистора VT3 КТ840Б после сборки коротнул на шасси. После его аккуратной переустановки скорость пришла в норму, 9/19 - переключается. Так что причина неисправности, - моя невнимательность.

[Борисыч44]

Заменил пленочные конденсаторы на электролиты по 1 мкф.

Мало))))

[Dima22091]

Заменил пленочные конденсаторы на электролиты по 1 мкф.

Мало))))

А сколько надо ставить?))) Могу и на 10000 мкф влепить!))

[Борисыч44]

Неск постами выше писал

[Dima22091]

Неск постами выше писал

Незнаю, как по мне и так нормально работает! Пока оставлю как есть!

[АлексейГрей]

Всем привет!
С новым годом! Удачи и здоровья в новом году!
Борисыч44,
Прогнал частотную ленту. Очень сильный завал по высоким начиная с 1 кГц и плавно в низ. Книжка пишет что высокие поднимаем R1C1 на входе УВ. В каких пределах и в какую сторону менять номиналы? Очень не хочется лишний раз плату ковырять.
Головка воспр. меняная. Видно что пытались высокие корректировать, R1 вообще убран, а C1 увеличен до 220 пф. Надо понять что с головой делать. Можно откорректировать ее, или менять?
Есть новая голова 080, но ни как не придумаю как ее туда вкорячить.

[Борисыч44]

Первым делом отмыть и настроить ГВ под ЛИМ - высоту, кивок, азимут, углы охвата .. если всё равно валит ВЧ и с 1кГц то это только шлифовать или менять головку. 220пФ для 710 ГВ много - резонанс уже в звуковом диапазоне(((

Хороший зазор ферритовой ГВ не виден в Х10 кратную лупу, если хоть что то "мутнеется"))) шлифовать! "не дожидаясь перитонита" (С)))

[dmitry75]

Борисыч44, Коля.не нужен пикофарадный кондер 710й голове! там и без него 710я верха тащит аж до 30кгц! горбы у этой головы надо убирать..

[Борисыч44]

dmitry75, а если в ФП стоит 10нФ??)))

[АлексейГрей]

Первым делом отмыть и настроить ГВ под ЛИМ - высоту, кивок, азимут, углы охвата .. если всё равно валит ВЧ и с 1кГц то это только шлифовать или менять головку. 220пФ для 710 ГВ много - резонанс уже в звуковом диапазоне(((

Спасибо. ЛИМа у меня нет. Купил измерительную частотную ленту. По ней выставил голову уж как смог, на глаз, на слух, азимут по осциллографу.
Высота на глаз видно, кивок на глаз и на слух, а охват я не изменю, потому как что бы увеличить охват, надо голову вперед подать, а она не идет, а если все таки выдвину, то лента из стойки выйдет.
Ну что же, буду менять.
Посмотрю как поставить 080, а там будет видно.

[АлексейГрей]

220пФ для 710 ГВ много - резонанс уже в звуковом диапазоне(((

А чем поднимаем ВЧ? Кондер в каких пределах увеличивать\уменьшать? А резистор? С ним что?

[Борисыч44]

Посмотрю как поставить 080,

Нужен другой экран

А чем поднимаем ВЧ? Кондер в каких пределах увеличивать\уменьшать? А резистор? С ним что?

Резонансом поднимается в самом верху, если на выходе УВ (в ФП) вместо 10нФ поставить 4Н7 или меньше, то и поднимать особо не надо, 27пФ только чтоб уменьшить РЧ наводки и от возбуждения, резистор 75 - 200к

[АлексейГрей]

Резонансом поднимается в самом верху, если на выходе УВ (в ФП) вместо 10нФ поставить 4Н7 или меньше, то и поднимать особо не надо, 27пФ только чтоб уменьшить РЧ наводки и от возбуждения, резистор 75 - 200к

Ага! Понял, попробую.
Видимо я что то не понимаю. На выходе в фильтр-пробке параллельно катушке стоит 680 пик, а на землю 5600. А вы о каком кондере говорите?

[Борисыч44]

на землю 5600.

Олимп 004?

[Dima22091]

Заменил пленочные конденсаторы на электролиты по 1 мкф.

Мало))))

Ладно, так уж и быть! Поставил на 2.2 мкф!) В принципе особо ничего не поменялось, хотя по-моему ещё плавнее работать стало!

[АлексейГрей]

Олимп 004?

Да, Олимп 4. Скачал схемы и руководство по ремонту. Плата УВ полностью соответствует схеме.

[АлексейГрей]

Не могу схему вставить.
Да и ссылку не могу вставить.
Чето ни чего не получается!

[Борисыч44]

Да, Олимп 4.

Дык в нём 080 ГВ была, 710 уже кто то сам ставил..

[АлексейГрей]

https://vk.com/topic-81071081_30907544# ... cuits.djvu
Вот ссылка на альбом схем.
Взято отсюда https://vk.com/topic-81071081_30907544
Там же наставление по ремонту.
Может кому нужно

[АлексейГрей]

Дык в нём 080 ГВ была, 710 уже кто то сам ставил..

Вот как?!
На воспроизведение стоит ФГЗ 1 662 выпуск 81 год. Где то читал что это первые экспериментальные головы. Хотя сам аппарат 87 года.
На запись 710 87 год.
От сюда сделал вывод что меняли ГВ. Да и по краске видно что лазили. И в плате УВ заменены кондеры С2 и С1 и резисторы R1 R2 на входе усилителя. Это цепочка параллельно головке.
Вообще в аппарате меняли УД2 в блоке боковых двигателей и скручена краска на блоке головок. Все остальное вроде как заводское. Но тоже странности есть. Транзисторы 812 на шасси один 82 год, другой 83. Хотя вроде бы заводское.
Единственное, у меня нет фотодатчика окончание ленты. Стоят микрики на рогах. Такой схемы не ташел.

[Борисыч44]

Транзисторы 812 на шасси один 82 год, другой 83. Хотя вроде бы заводское.
Единственное, у меня нет фотодатчика окончание ленты. Стоят микрики на рогах. Такой схемы не ташел.

Настоящий номер (и год выпуска) написан на шасси, рядом с платкой ДД. Микрики были в самых первых партиях О004, буквально неск месяцев, очень быстро пошли отказы и их заменили на оптодатчик

[АлексейГрей]

Настоящий номер (и год выпуска) написан на шасси, рядом с платкой ДД.

Да, есть номер Е8711095
На шильде такой же.
А почему отказы? Рога упали, микрик сработал, чему там ломаться?

[Борисыч44]

В 87г точно с микриками не делали...

Монтажников не смогли заставить паять чтоб внутрь микриков флюс не попадал, и через нек время они закисали...

[dmitry75]

dmitry75, а если в ФП стоит 10нФ??)))

в 003-это пипец рацуха)),я ети кондеи убрал,высокие давят страшно)),4700пик ставьте-все будет нормуль.

[АлексейГрей]

В 87г точно с микриками не делали...

Борисыч, я тогда не знаю! Микрики заводские однозначно! И жгуты к ним идут заводские! Но и номер заводской!
Фиг поймешь, короче!
Ладно! С коррекцией головы чего делать?

[Борисыч44]

С коррекцией головы чего делать?

В лупу посмотреть зазоры, или сфоткать и сюда выложить

[dmitry75]

Ребяты,выводите магнитофоны в линейку ачх,этот прибор -копировальная машина,и никак не улучшайзер! Если кажется что запись получилась звонче исходника-это деффект тракта настройки.

[Dima22091]

Значит ищите как ноль с кнопки "рев" попадает на триггер "перемотки"

Ищу, но пока безуспешно, что могло вылетить, непонятно

[АлексейГрей]

В лупу посмотреть зазоры, или сфоткать и сюда выложить

Понял! Выполняю!






Не знаю, можно ли тут что то разглядеть!
Если голова говно, ну поменяю, но износа невидно, ни через лупу, ни ногтем, поверхность гладенькая! Вопрос в другом! Когда аппарат пришел все головы были засраны пленкой! Такое впечатление что головы спирта не нюхали! И что? головка изначально была браком? Или ее поставили взамен хорошей? Или она уже шлифованная? Фиг поймешь!
Но ведь при замене головки надо УВ подстраивать. Чем? Входными RC цепочкой?

[Борисыч44]

Нужно видеть состояние поверхности


ногтём царапать бесполезно...

[АлексейГрей]

Борисыч44, Это вы мои фото так увеличили?
Я понимаю по вашему заключению голову в мусор?

[Борисыч44]

Нет))) это для примера...

Так сфоткать нужно) на макросъемке, с максимальным разрешением, потом лишнее отрезать и увеличить

[АлексейГрей]

Так сфоткать нужно) на макросъемке, с максимальным разрешением, потом лишнее отрезать и увеличить

Оооо, нет, я так не умею.
Ладно, завтра попробую голову поменять, сниму с Электроники, а там посмотрим что выйдет.
В принципе, пофиг, если голова плохая - поменяю и всё!
Но не понятно как его с такой головой слушали?

[dmitry75]

Я лентой тип-6 ацетатным раковины выводил,только голову надо ниже опустить,чтобы левый канал в середине оказался,и погонять естественным путем,статики замечено не было,полируется на "ура",там вся лажа именно с левым каналом,он под срез ленты,кромка упиливает..,и быстро забивает магнитным порошком.

[atoll]

Оооо, нет, я так не умею.

А зачем вам фотографировать и нам показывать?
Вам Борисыч44 доходчиво показал что нужно увидеть!
Осталось взять нормальную лупу и уже определиться не сходя с места.

[Борисыч44]

dmitry75, сколько ж её надо гонять? если пастой ГОИ не шлифуются, а только алмазной получается.

Осталось взять нормальную лупу и уже определиться не сходя с места.

Да, и снимать не обязательно)) может просто грязь "прикипела")))

[dmitry75]

Борисыч44, Со стеклом сложнее разумеется,а железки нормально выводятся.

[Борисыч44]

Кстати, на моей второй фотке кто то пытался шлифовать не тем и на чем то мягком (может даже на войлочном круге) чего делать НЕЛЬЗЯ!!!

[dmitry75]

Самая засада-это когда реанимируемая голова была установлена с кривым кивком,вот там ожидается запарка,практически невозможно вывести,ибо можно один из пакетов лишнего снять,износ не симметричный.

[АлексейГрей]

Да, и снимать не обязательно)) может просто грязь "прикипела")))

Да ладно?
Я писАл, грязи было не мерено, как будто головы ни когда не протирали. Но грязь вычистил. Голова чистая. И настроена правильно.
Ладно. Поставил 710 голову от Электроники. Аппарат запел! Реально звук пошел. Прогнал частотной лентой. Вполне хорошо, небольшой горб на низах 125-500 Гц. Надо попробовать еще подстроить.
Но самое интересное, что эта голова на Электронике не "пела"! Провал на высоких. Носил аппарат "мастеру" - он весь УВ перелопатил, сказал голова плохая, а она "поет"! Вот и верь "великим"!
Борисыч, так чем АЧХ воспроизведения строится?
И с годом выпуска помоги определиться? По сути не так уж и важно, но интересно как так получилось что аппарат не пойми как собран!
И, кстати, у меня в блоке головок стоят ролики по которым лента идет. Это ведь тоже ранняя версия?

[Dima22091]

Вот так ведёт себя аппарат при включении в Реверс!

[iGodunoff]

АлексейГрей, А где, кстати, смотрели год выпуска? На задней стенке? Так её в два счёта мог кто-то переставить с позднего Олимпа. Микрики и ролики в БГ однозначно говорят о ранней версии.

Насчёт коррекции в УВ это ведь от конкретной головки зависит. У моего О-004 на плате УВ такие номиналы под 710-ю головку: C1=C2=0 (демонтированы), R1=R2=560 кОм, R17=R19=220 кОм. Подгонка АЧХ не моя, он мне таким достался. Но звучит аппарат просто убойно, АЧХ как по линейке. Для скорости 9,53 всего одно отличие от схемы — С10 уменьшен до 2200 пФ (при этом С9=5600, как и по схеме). Как оказалось, не зря — на 9-й скорости в левом/правом каналах разные ВЧ. Короче, взял человек 710-ю голову и подобрал коррекцию под данный экземпляр. Не факт, что если заменить ГВ, всё останется так же шоколадно и не придётся снова подбирать конденсаторы или резисторы.

[iGodunoff]

Всех с Новым Годом! Подскажите, почему у Олимпа 005с-1 счётчик при движении ленты в разную сторону считает по-разному? Перематываешь ленту с одной катушки на другую - он с нуля доходит до какого-то значения Х. Перематываешь эту же катушку обратно до конца, но счётчик не возвращается в ноль, а показывает, скажем, 789.

Не знаю как в сделано в 005С-1. У меня был 005С, там оптопара открытого типа под крыльчаткой правого ролика. Сдохла, поэтому счётчик и ошибался при обратном счёте. Я даже сигналы на выходе этой платки пощупал осцом — жутко разные оказались, а должны быть одинаковыми, по идее. Заменил, проблема ушла. Можно, конечно, для начала вымыть спиртом стекляшку эту. Но мне не помогло.

[АлексейГрей]

Насчёт коррекции в УВ это ведь от конкретной головки зависит. У моего О-004 на плате УВ такие номиналы под 710-ю головку: C1=C2=0 (демонтированы), R1=R2=560 кОм, R17=R19=220 кОм. Подгонка АЧХ не моя, он мне таким достался. Но звучит аппарат просто убойно, АЧХ как по линейке.

Вот огромное спасибо! Наконец то я услышал нужное!
Понятно что под каждую голову своя подгонка, но хотя бы знать в какую сторону и в каких пределах. Ну не хочется плату драконить сильно!

А где, кстати, смотрели год выпуска? На задней стенке? Так её в два счёта мог кто-то переставить с позднего Олимпа. Микрики и ролики в БГ однозначно говорят о ранней версии.

И здесь я с вами согласен! Да, смотрю на номер на шасси и на шильдик, но я смотрю и на деталях! На шасси стоят два КТ812, один 09-82, другой 06-83! Но вся электроника конец 86-го начало 87-го. А вот разъемы на жгуте разные, от 84 до 86 годов. Может его по частям подпольно собирали? А может старое шасси поставили в новую сборку? Не понятно!

[Maximus1988]

iGodunoff, спасибо, попробую глянуть сигналы с оптопары.

А меняли на такую же? Или аналог есть какой современный?

[Vygandas]

А меняли на такую же? Или аналог есть какой современный?

Проше менять на родную конечно, но их много некондиции.
Когда не было АОД111 поставил пару АОТ137А1 с некоторыми переделками так как последние светодиод/фототранзистор
