Как выставить соосность протяга Эл-ки ТА1-003?

[Ander]

Ander
Если что, у меня найдется лишняя плита шасси 003ей (кто это был изначально, уже не узнать, возможно электроника). Донора в этом случае окончательно разберу, выкинуть такую железку просто жалко, а хранить - даже и незнаю зачем...

ок, буду иметь ввиду и напишу, если не найду ближе.

[ageks]

Аежели попробовать такой финт..
Включить в прямом направлении .. и (например) карандашом или палочкой любой понажимать на ленту поперек в разных местах..ну на пару миллиметров (в разные стороны) и посмотреть как себя лента поведет в остальных местах протяга..причем надо подождать пока "выйдет на режим"..наверняка найдутся наиболее "чувствительные места"...
повторить все на "реверсе"....Здается мне , что прижимной ролик тут "ни-при-делах"...я бы начал копать с левых роликов....причем с большого

[Ander]

Аежели попробовать такой финт..
Включить в прямом направлении .. и (например) карандашом или палочкой любой понажимать на ленту поперек в разных местах..ну на пару миллиметров (в разные стороны) и посмотреть как себя лента поведет в остальных местах протяга..причем надо подождать пока "выйдет на режим"..наверняка найдутся наиболее "чувствительные места"...
повторить все на "реверсе"....Здается мне , что прижимной ролик тут "ни-при-делах"...я бы начал копать с левых роликов....причем с большого

Усе прошел уже. И боковые тоже выставил. Но яма в центре и плавно уменьшается к краям, причем неравномерно
Посему стабильность ооочень зыбкая, а на тонких лентах типа Орвы сразу виден замин либо в прямом, либо в реверсе.
А потом просто мазохизм надоел, хочу плясать от ПРЯМОЙ базы...

[ageks]

Тоды надо ждать шасси...В Марьино был "разборщик" ОлимпЭлектроник...На Молотке часто продавал детали...Вот шасси он видимо даже не выкладивал...

[Ander]

Тоды надо ждать шасси...В Марьино был "разборщик" ОлимпЭлектроник...На Молотке часто продавал детали...Вот шасси он видимо даже не выкладивал...

А ссылку не кинете с контактом?

[romke]

Приподнять что ли старую тему.
Думал, что избавившись от реверсов будет счастье, но пока не везёт.
Олимп 004 делаю настройку по инструкции: ослабляю натяжение, ленту пускаю по маленьким роликам без блока головок. Лента сползает к нижнему краю прижимного ролика (ближе к шасси). Величина ухода зависит от толщины ленты, на толстой 50мкм меньше, на тонкой орве больше. Сами прижимные ролики если ставить одной стороной, то не сползают, переворачиваю начинают сползать.
Если заправить ленту как положено через большие то всё выглядит более стабильно, но небольшое смещение есть. Ставлю БГ в сборе настраиваю стойки и головки, смотрю на просвет между шайбами стойки, лента ползет и когда доходит до шайбы как бы отскакивает назад и далее по кругу, период примерно равен обороту подающей катушки. В итоге ни о какой стабильности говорить не приходиться, поперечные перемещения большие. Еще этот противное шуршание когда лента краем как бы режет стойку.
Пробовал ставить другой двигатель - начинает стучать в такт с вращением прижимного ролика, он как бы вытягивает/заталкивает ротор. Первое, что приходит в голову кривой ролик, но 5 штук из них 2 новых и все одинаковые, как то не хочется в это верить. Узлы натяжения, обводные пробовал разные, не помогает. С нового года наигрался уже вдоволь, но победить не получается. Точнее почти получается, только лента ребром пилит каждую стойку и весь ЛПМ издает шуршание, как будто лента по наждаку идёт.
Мыслей уже нет. Метод замены магнитофона пробовал, в другом плюс минус всё тоже самое.

[HyC]

ау! ну неужели никто не сравнивал???

Вы таки пробовали настраивать все это как в святом писании написано ? Сначала без БГ, подкладывая щайбочки под обводные узлы, потом с БГ без голов и так далее ?

[Flying]

romke

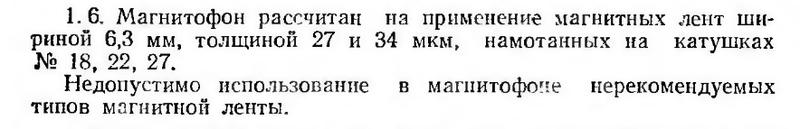

По поводу тонких лент:

(из Инструкции по эксплуатации).
Ролики "новые" - недавно изготовленные? (Резина - по любому "дубеет").

[Flying]

Приподнять что ли старую тему.
Думал, что избавившись от реверсов будет счастье, но пока не везёт.
Олимп 004 делаю настройку по инструкции: ослабляю натяжение, ленту пускаю по маленьким роликам без блока головок. Лента сползает к нижнему краю прижимного ролика (ближе к шасси). Величина ухода зависит от толщины ленты, на толстой 50мкм меньше, на тонкой орве больше.....
Первое, что приходит в голову кривой ролик, но 5 штук из них 2 новых и все одинаковые, как то не хочется в это верить....
Мыслей уже нет. Метод замены магнитофона пробовал, в другом плюс минус всё тоже самое.

Недавно обнаружил следующее.
Ставлю свою первоклашку (Орбита-106) на довольно большой Г-образный стол (делаю профилактику, весь пластиковый обвес снят, фиксирующая планка плат с электроникой также снята, т.е. жесткость конструкции - минимальна). Включаю на воспроизведение и вдруг, как и у вас лента из под прижимного ролика начинает смещаться в сторону шасси . Ставлю магнитофон на пол - все нормально!
При ближайшем рассмотрении выяснилось, что под весом аппарата (25 кг), крышка стола прогибается вертолетом и отсюда такой эффект.
Так что жесткое основание и уровень при установке девайса - не помешают.
