Гауя, есть вопросы и запросы.

Сообщение

aprel16 · #1

наконец то и я стал обладателем этой красавицы. Состоянием в целом доволен. В музее нет инструкции, только обложка, а по справочнику не понятно, что за 3-х штырьковый разъем сбоку. Внешнее питание 9 вольт? И еще, если есть желающие расстаться с чехлом и инструкцией-прошу в гости в личку.

сухи · #2

Чистой воды самопал.

подводник · #3

сухи,учи матчасть

Могу презентовать чехол,не новый конечно. Разъём для зарядки аккумулятора,некоторая часть приёмников комплектовалась ими и были зарядные устройства.

сухи · #4

подводник писал(а):Разъём для зарядки аккумулятора,некоторая часть приёмников комплектовалась ими и были зарядные устройства.

Ну вот, опять апрелю повезло! Все 5 штук, которые я в руках держал, были без. Но зато у меня еще штук 100 крон осталось, никакие зарядки не надобны.

aprel16 · #5

Сергей, вот видишь, надо переезжать в южные края, там Гауи правильные водятся.

зарядка типа такой?

подводник · #6

сухи писал(а):.......... Но зато у меня еще штук 100 крон осталось, никакие зарядки не надобны.

Ну вот ,а говоришь не повезло,а меня жаба душит,сделать из Крон анодную батарею,для раритетного РПК-9

2 апрель,типа такой,но значительно меньше,и с соотв. разъёмом.

kloss · #7

сухи писал(а):Чистой воды самопал.

Мне кажется, что Сухи отчасти прав! Потому, что штатный разъем не трех-, а двухштырьковый

kloss · #8

kloss · #9

А вообще, вот как это трактует "Маркс":

kloss · #10

И схема, на которой видно, что к разъему подходит два контакта

kloss · #11

Еще я обратил внимание ( хотя, может быть это случайность), но и у Александра и у меня с боковым гнездом приемники, у которых диапазоны подписаны на русском языке

А на корпусе приемника без гнезда, они же обозначены латинскими буквами:

aprel16 · #12

kloss
посмотрите повнимательней и нам покажите фотку своего разъема. Мне кажется, что у Вас тоже три штырька. На схеме разъемы вообще на 4 точки. Провода, конечно, два подходит и у меня. А может у кого есть родной штекер. Кстати, может Вы отсканируете инструкцию и вышлите В.Харченко? В музее ведь ее нет. На втором снимке экспортный вариант приемника.

kloss · #13

aprel16 писал(а):kloss
посмотрите повнимательней и нам покажите фотку своего разъема. Мне кажется, что у Вас тоже три штырька. На схеме разъемы вообще на 4 точки. Провода, конечно, два подходит и у меня. А может у кого есть родной штекер. Кстати, может Вы отсканируете инструкцию и вышлите В.Харченко? В музее ведь ее нет. На втором снимке экспортный вариант приемника.

Александр, временно сканера нет, отдал сыну, как вернет, все сделаю. Штырьки сейчас еще раз сфотографирую и покажу

kloss · #14

Ну вот, я постарался, чтобы пространство, где у Вас находится третий штырек, было видно...

aprel16 · #15

Да, спасибо, вижу что два. Но не думаю что у меня самопал.Просто разные варианты разъемов.

kloss · #16

aprel16 писал(а):Да, спасибо, вижу что два. Но не думаю что у меня самопал.Просто разные варианты штырьков.

Об этом я не подумал... А почему бы и нет?

igorakhsanov · #17

Приемник в работе (звук из самого аппарата):
[youtube][/youtube]

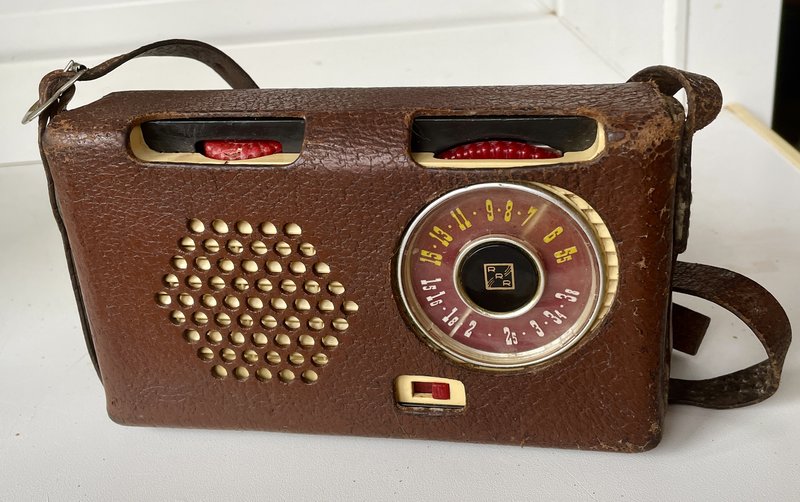

Коричневый чехольчик (есть и светлый, из гладкой кожи). Интересно как отличаются по выпуску с обозначениями волн "M - L" и "C - Д" ?

И паспорта оказывается были с разным оформлением... (у меня как на первой картинке)...

IVS · #18

igorakhsanov писал(а):Приемник в работе (звук из самого аппарата):

Ух ты!

Но запись звука произведена не в момент записи видео… Наложение? Как-то "не документально"…
А где находитесь, на какой частоте прием, что за станция?

igorakhsanov · #19

IVS писал(а): Ух ты!
Но запись звука произведена не в момент записи видео… Наложение? Как-то "не документально"…
А где находитесь, на какой частоте прием, что за станция?

Запись звука именно во время съемки, на частоте, которая выставлена на шкале... Нахожусь в Татарстане (юго-восток). Просто немного подкорректировал видеоряд для лучшего восприятия (вот оригинал http://vk.com/video51797100_170958053)
Пару лет назад решил немного послушать приобретенный раритет. Настраивая ночью имеющиеся частоты, были слышны "переливы" зарубежных, и чаще восточных радиостанций (будто из советского прошлого, например как здесь с 1:55 Символично конечно, т.к. съемку не планировал и специально песню прошлых лет не вылавливал, но наткнувшись на данную композицию не мог не запечатлеть столь уникальный момент. Название станции и исполнителя не знаю.

igorakhsanov · #20

Есть небольшой нюанс: крышка отсека чуть выгнута и не фиксируется (наверняка не единичный случай)... Может кто знает как безопасно исправить?

...еще одно видео работы приемника

igorakhsanov · #21

У кого был опыт в доделывании Гауи (в плане качества приёма и чистоты сигнала)?

Наткнулся на беседу, где описывается: "Мой первый нормальный заводской приемник - Гауя аля Селга только 1961 года . И его доделал (добавил транзистор в УНЧ и ООС). Было все очень хорошо громко чисто и красиво ."

Toxa · #22

igorakhsanov писал(а): (добавил транзистор в УНЧ и ООС). Было все очень хорошо громко чисто и красиво ."

Ну наверно имеется в виду, что у гауи один транзистор в предусилителе, а всех последующих селг/соколов/кварцев по два. И кто-то добавлял туда транзистор аналогично например первой селге или еще чему-то.
Селга первая без цифр 1969 у меня громко играет, например...

igorakhsanov · #23

Интересно что и для чего здесь было добавлено?

igorakhsanov · #24

Вопрос с предыдущего поста еще актуален))
(о добавленной детали)

ctulxu · #25

с таким снимком он еще долго будет актуален....проще самому взять распечатать схему и посмотреть на плату куда деталюшки припаяны,отобразить на схеме и тогда дело пойдет значительно лучше.а так вот разбираться в чужих рукоблудиях,пардон,безсмысленно

2vlad · #26

ctulxu
Да ему и не надо, похоже, если так часто тему "поднимает"...

igorakhsanov · #27

Я в радиотехнике чайник (особенно в схемах и деталях).. Но интереесно для чего было вмешательство, может модернизация какая...
Сам имею Гаую, по звуку конечно очень слабовата даже при свежей батарейке. Вот и думаю, может какие-то улучшения возможны...

2vlad · #28

igorakhsanov
Так Вы спрашивали не про свою "Гаую"? А "модернизированная", наверное, недоступна?

igorakhsanov · #29

2vlad писал(а):igorakhsanov
Так Вы спрашивали не про свою "Гаую"? А "модернизированная", наверное, недоступна?

Нет, не доступна... Картинку где-то в сети нашел и задался вопросом..

2vlad · #30

igorakhsanov
"Картинка" никуда не годится, по ней фиг что поймешь из-за очень плохого разрешения...
После "Гауи", как уже писали, пошла "Селга", у которой более чувствительный УНЧ, добавить еще один каскад в УНЧ - это просто.

igorakhsanov · #31

Под одним из видео о Гауя заметил комментарий:
"В приёмнике есть дефект заводской.. там не правильно задано смещение на базе первого транзистора .. нада увеличить сопротивление в 3 раза.. тогда не будет искажений.. динамик лучше заменить на 025-гд-2 заузив фортуною обрамленье магнита. В таком только варианте это будет ляля для повседневного прослушивания"
На самом деле могла быть такая недоработка?

gsmart · #32

igorakhsanov писал(а):"В приёмнике есть дефект заводской.. там не правильно задано смещение на базе первого транзистора .. нада увеличить сопротивление в 3 раза.. тогда не будет искажений...
...На самом деле могла быть такая недоработка?

Без схемы не понятно, о каком транзисторе речь, но скорее всего это часный случай, как вариант, на заводе могли ошибится, и поставить не то сопротивление, либо конкретный экземпляр транзистора требует подборки сопротивления, хотя на схемах элементы, требующие подборки при наладки аппарата обозначают звёздочкой.
Возможно транзистор меняли во время ремонта и поставили другова типа.
Кстате, были переходные модели приёмников, когда менялись германиевые транзисторы на кремневые.

bluezmoon · #33

Коллеги,приветствую!Наконец-то добрался до своей

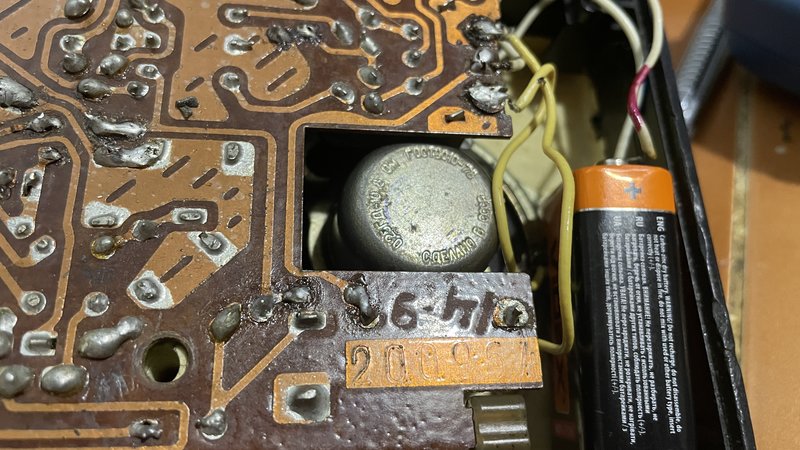

А что означают цифры?Серийник?У моей они напоминают дату.Даже дату выпуска 20 сентября 1964-го

novosibiretc · #34

bluezmoon, Динамик какой-то странный?

svk · #35

Моя отличается.

bluezmoon · #36

novosibiretc, а!забыл я о том сказать,-не родной,0,25ГД-10.Пошишу у себя что-нить более правдоподобное.

bluezmoon · #37

svk, Сергей,значит не год.Я по своему год как наверно 1964-й определяю,там деталей и замененных немало,но вот резисторы есть и 1963-его.
Чехол наверно лучший по выделке кожи,мягкий.

svk · #38

bluezmoon, Алексей, у моего на деталях 1963г. Специально не смотрел, но на тех, что определяются на фото.

bluezmoon · #39

Сергей,на динамике 1964-й,наверняка и аппарат того же года.У меня плата от экспортного варианта,но там с корпуса шильдик-планка оторваты,поэтому переселил все это хозяйство в свой корпус.Выводы от МА были все оторваны,один контур менял.Пока благородно шумит.

svk · #40

bluezmoon, я заменил электролиты, хотя заметного эффекта от этого не заметил, те зря. И настороил "на слух" входные контура. Был, если память не изменяет, обрыв (отпайка) одной из входных катушек.

bluezmoon · #41

Отличный приём!У моего наверняка обрыв в L9,когда пересаживал.Соберусь со вдохновением и следующий этап начну.
PS На С11 разглядел 1962г.

novosibiretc · #42

bluezmoon, Доброго!
Сегодня получил "Гаую". Детальки стоят 62...63 годов. "Постебался" над Вашим динамиком

, а в теперь уже моей, стоит 0,1 ГД-6

. Видимо родные 0,15 ГД-1 и "послевкусие" 0,25ГД-1 были ненадёжны

. Приёмник копан, но аккуратно. Крепили антенну (сломано одно крепление) и копались вокруг АМ детектора. Выходной трансформатор заменён на селговский. Транзисторы все родные - "горячесварные", т. е. "Пххх".
Вот "галерея" фоток (что-то Кэнон "диджитал иксус-65" мне всё меньше нравитца...):

Номер - 97192
ЗЫ
В целом, приёмник в хорошем состоянии и при минимуме приложения "очумелых ручек", может украсить коллекцию. Ура!

Alexandr · #43

novosibiretc, мои поздравления!

novosibiretc · #44

Alexandr, Спасибо. Стараемся поспешать за опытными коллегами.

ЗЫ
Вообще-то, это вторая Гауя, которая е у меня. Почему-то первой, я такого внимания не уделил. Она работает. Где взял - уже не помню. А вот надпись спереди, ту самую, по-моему ,мне подогнал кто-то из москвичей-подольцев. Если есть интерес, "разбросаю" на днях и сделаю фотосессию.

bluezmoon · #45

novosibiretc писал(а): ↑
03 окт 2022, 17:40
а в теперь уже моей, стоит 0,1 ГД-6

У меня тоже такой был,только с пластмассовым колпачком.Я побольше поставил.А 1962-й год я тоже обнаружил на своих картинках,на С11,может и еще где есть.Транзисторы у моего наверно все заменены.Там и П416,и ГТ308...

Alexandr · #46

novosibiretc, Гауя была первым приемником у меня до собирательства. Отдал пожилой родственник, по тем временам она была уже старьем. И я не разобрал на детали, не раскурочил ее (сам удивляюсь, почему

). И она сохранилась. Не работала но позже я ее привел в чувство, благо была укомплектована. У меня было несколько "Гауй", они в нашем музее.

novosibiretc · #47

bluezmoon, На "Доске..." Гу-50 продавал динамики и как раз, форум "слетел" по причине бана именно ГУ-50. Но, так-как я проявил истинный интерес, то мне посчастливилось приобрести у него 0,25ГД-1 RRR. Он - молодец, человек слова! Вот его-то я и поставлю в Гаую. А моя одна из двух Селга-402 подождёт!

bluezmoon · #48

novosibiretc писал(а): ↑
03 окт 2022, 18:35
0,25ГД-1 RRR.

Мне-то бы хотелось 0,15ГД-1 RRR.

bluezmoon · #49

novosibiretc писал(а): ↑
03 окт 2022, 17:40
Номер - 97192

Нет.Номер 197192,рядом с моим,но вот все ли знаки означают количество?

novosibiretc · #50

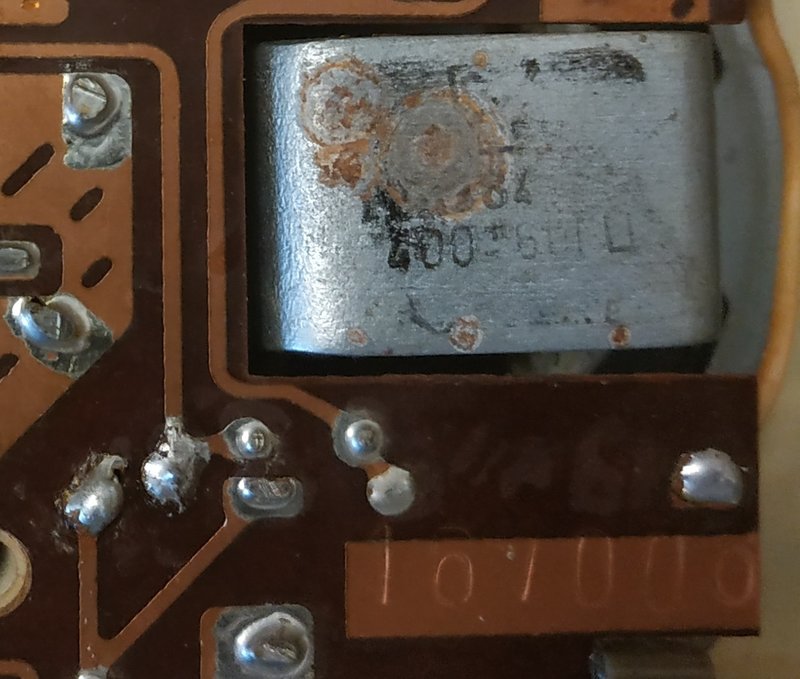

bluezmoon, Нет, Дорогой друг. Номер именно 97192 а перед цифрой 9 действительно есть ещё одна, которая находится на гетинаксе. Это - "0". Вы действительно "глазастый", а я - слепой, В очках. Попробую "расфотографировать".
Фото дрянные. Лупа у меня замечательная. Это - "0". но всё равно чего-то начикал:

Ну, вот. Ноль - он и есть ноль!
