Настройка,ремонт и модернизация Радиотехника У101

[alexsan]

слушают как есть по заводу.

Первое приведи все в порядок чтоб работало,как положено

Правильно зачем портить аппарат,если есть и по мощнее аппараты.

[Ed.Zhogan]

убрать токовую защиту на плате отпаяв по одному резистору

это какие резисторы?

[alexsan]

R24 R25 их.

[Ed.Zhogan]

R24 R25 их.

ясно.

Читая статьи про усилители, наткнулся на программку для расчёта блока питания к ним, там какое напряжение на плече нужно, емкость электролитов. Проверил действительно подходят расчеты для у101, S-70... Программа для расчетов.

[valera9]

Так почему не подойдёт.там унч и питания одинаковые.

[Ed.Zhogan]

Так почему не подойдёт.там унч и питания одинаковые.

у S-70 выше питание, соответственно и мощность выше .

Интересно напряжение на УН должно быть всегда выше чем в УМ или достаточно одинакового?

[valera9]

Нет это ошибка на схеме если такой вольтаж пошел бы дым..я бы сам померил вольтаж колонки на даче.

[Ed.Zhogan]

Нет это ошибка на схеме.

не ошибка, S-70 сделан мощнее, там по моему 35 Ват..

[valera9]

Да откуда там мощней эти пару ватт.написали типа можно подключить до 35 ват усилителя.чтобы не спалить например бригом..

[Ed.Zhogan]

С таким напряжением можно до 50 ват качать на 4 Ома 1 канал. Транс как раз это позволяет.

[valera9]

Да нет не потянет унч и транс.вот бриг да потянет.вы посмотрите никто из пользователей не передел на 30- 50 ватт свои у101.как вы думаете почему? Как вам усилитель уку 020 разы лучше будет 101 или Одиссей 010.какие увас колонки,вы ищете мощный усилитель?

[Ed.Zhogan]

какие увас колонки,вы ищете мощный усилитель?

да я ничего не ищу и не добиваюсь, по крайней мере пока) просто рассуждаю для опыта.

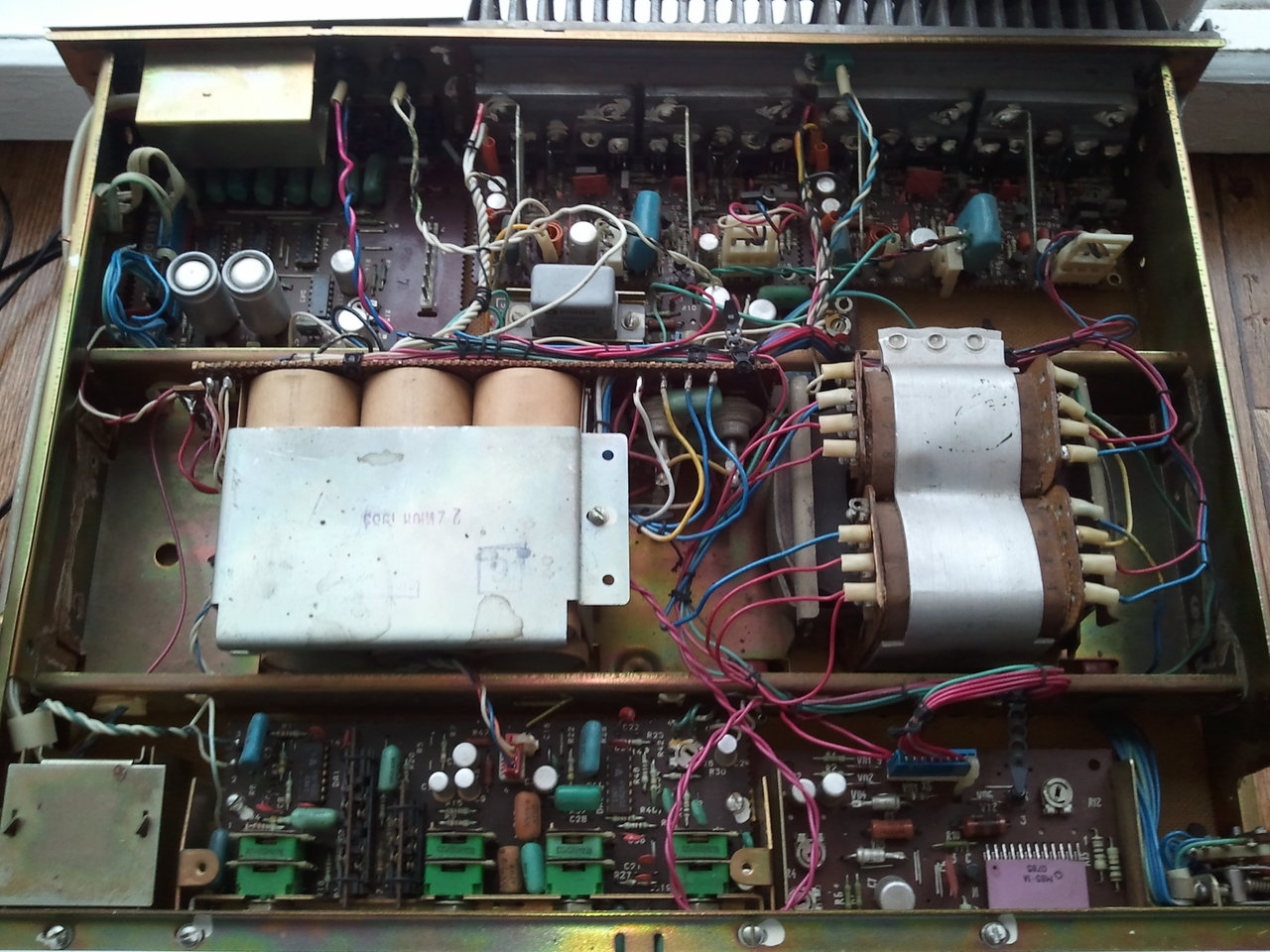

Я еще не наладил свои мощники поэтому пока ничего не могу сказать, что бы оценить звук и мощность У-101. Колонки у меня полочники на них думаю У101 в стоке хватит. 15 АС-109 приведенные в порядок. А 101-первый я на прошлой неделе н а Авито купил. не копаный, регуляторы хорошие, внешний вид отличный. (думаю это самое главное остальное делается.) Просто все не до паялок как то все было времени на это не хватало, сейчас появляется порой, а память уже не та, приходится заново все осваивать )

► Показать

[valera9]

Это веговские колонки.если не ошибаюсь они в комплекте вегой у120.

[alexsan]

Ed.Zhogan, Нормальный комплект,получше S30 будут там 25гдн стоить с большим магнитом и пищаль хорошая 10гд-35,фильтр нормальный,R24 R25 уберешь проверишь как будет особенно на максималке только тембра не крути в среднее положение.Да S70 35 Ватт и напряжение выше,я и пишу что мощность зарезана этими резисторами,я из оконечников романтики 222 по 40ватт выжимал ,ну естественно трансформатор другое напряжение и эмитерные резисторы мощнее и радиатор другой .

[Ed.Zhogan]

там 25гдн стоить с большим магнитом и пищаль хорошая 10гд-35,фильтр нормальный

Ну да.

Когда усилок сразу включил уже кайфонул от звука, правда когда поддал мощи защита срабатывала. Потом когда профилактику кондеров сделал, выходники поменял, ток выставил защита перестала срабатывать при этой мощности как должно. Правда сейчас когда заменил почти все транзисторы режимы сбились, пока ищу причину. ) знаний не хватает. Еще платы хочу новые поставить как минимум оконечников в первую очередь. Темброблок удешки заменить на какие
небуть OPA..

[valera9]

Нет так не должно.Зря меняли выходные.обычно реле срабатывает высох на плате защиты электролит и все.так увас один из первых вариантов у101.получше будет чем поздний.в тб лучше не менять.замахаетись как с унч.постояно будете ремонтировать и вкладывать.вам как вариант найти оригинал унч поставить и слушать..вам конечно решать. Насчёт с70 вот кто-то померил вольтаж.я бы померил колонки не уменя а родственника.я мерил давно и не было там 35 вольт.помоему эти пару вольт питания для эмоса и реле.

[alexsan]

Темброблок удешки заменить на какие
небуть OPA..

Не надо там все нормально ,а вот все привести в порядок это нужно,если все исправно то просто замена транзисторов не влияет на не исправность они одинаковые,но лучше все сразу они работают в параллель ,а вот млт резисторы в эмиттерах можно заменить на проволочные нихром по мощнее,и как писал токовую защиту изменить,а менять микросхемы не нужно они и так хороши ,тем более все режиме,а с новыми нужно еще режимы подбирать,у меня есть тоже 101 я все привел в норму единственное вывел вход на чисто оконечники на переднюю гнездо где запись выведена ,ну не люблю сейчас тембр блоки слушаю чисто подключено к оконечнику.

[valera9]

Да есть уменя унч на нихроме.

[alexsan]

унч на нихроме.

шли первых выпусков вот они нормально.

[Ed.Zhogan]

Не надо там все нормально

Вполне возможно, по крайней мере пока нет такой навящивой идеи, тут главное с оконечниками решить, остальное и так все норм, еще внимательней пересмотрю может опять какие ошибки при перепайке сделал, но вроди-бы смотрю все норм, а все нарушилолсь. Когда заработал понравилось на выходе 0, ток выставил, как только КТешки заменил, что то пошло не так. КТ3107Б на BC557, КТ315 на А1266, КТ361 на C945. еще и не всегда есть время этим
заниматься, что бы конкретно залипнуть с этим вопросом. главное интерес есть) Заменил еще диодный мост, выпаял из платы какого-то телека 4-рех Амперный.

[Andrey Smirnov]

Я диоды выпрямителей поменял на 2Д213 и КД212 в маломощных... На слух ничего не поменялось, конечно - но это чисто для повышения самооценки...

[Ed.Zhogan]

для повышения самооценки...

нет, для обновления и удовольствия )

[valera9]

alexsan, . Усилителям не пользуюсь. на унч постояннка 70 мв

[Ed.Zhogan]

Да есть уменя унч на нихроме.

что за нихром, о чем речь?

[valera9]

. Самых первых унч вместо резисторов шли нихромы.во время пробоя выходных они начинают светиться

[Ed.Zhogan]

ааа понял, хочу на кубики заменить 022 нормально же впаять, и какой мощности минимум там хорошо себя чувствовать будут? думаю 1 ват предостаточно будет если у меня 05 впаяны.

[valera9]

Не в курсе такое не делал.может другие чего подскажут.

[alexsan]

двух пяти ваттные .

на унч постояннка 70 мв

с каким знаком - или+.

[valera9]

alexsan, а вот и не помню давно мерил.а если минус это плохо?

[alexsan]

Должно быть -+10-15 ну макс25мв

[Ed.Zhogan]

Какие великолепные кондеры из веги 122, правда габаритные.

► Показать

На данный момент, многие провода намного короче, вся земля на конденсаторах. пока можно обойтись без импортных.

► Показать

[Самый !]

Ed.Zhogan, зарядите кондёры хотя бы половиной нормы по напряжению, можно от того же БП в УКУ: "нормальные" такой ёмкости должны держать заряд СУТКИ.
Ещё "живые"- несколько часов.
Иначе ждите сюрпризов: быстрый разряд- большая утечка, соотв. под рабочим напряжением вероятен перегрев и послед. пробой. Если же кондёры долго "не работали"- то можно "подзаряжать" некоторое время: иногда они "восстанавливаются", но надо смотреть за их нагревом.
viewtopic.php?p=2362512#p2362512 последнее фото.

Ну ОЧЕНЬ смущает ESR для электролита: прям никаких проблем с возрастом аж за ТРИДЦАТЬ лет...

[alexsan]

Ed.Zhogan, Не правильно ты дядя фёдор бутерброд ешь ?как вы сейчас напаяли диодный мост и конденсаторы это не безопасно может взлететь и бахнуть,все должно быть закреплено и изолировано.

[Andrey Smirnov]

Четыре "банки" по 15000х50 ставятся в штатные места, незачем извращаться... Для предвариловки штатной емкости в 2000 - более чем (правда, у меня от 39 только предвыходные каскады и питаются, всё остальное от 35 вольт...)

[Ed.Zhogan]

зарядите кондёры хотя бы половиной нормы по напряжению, можно от того же БП в УКУ: "нормальные" такой ёмкости должны держать заряд СУТКИ.
Ещё "живые"- несколько часов.

скорее всего этого не произойдет (сутки) благодарю за подсказку.
тот, что 2100 сразу в 0. остальные пока держут. благодарю за опыт.
По поводу Веговских 10000 пока держут напругу, завтра отпишусь.

[Ed.Zhogan]

это не безопасно может взлететь

да согласен. как времянку попробовать, а так сделаю все на плате как положено, с новыми кондерами.

[Самый !]

Ed.Zhogan,
Посмотрите первый пост: в особ. при питание УП и номинал входных ёмкостей на плате коммутатора.
Там же есть 3-я фотка БП на "совр." конденсаторах, при чём каждый канал УМ питается от своего фильтра: эффект выше, чем при установке огромных номиналов электролитов.

[Ed.Zhogan]

фиксирую после заряда первый и второй. которые Веговские в 21:50 :

► Показать

[/url

Веговские спустя 14 часов:

► Показать

Те которые по 2000 это я подобрал сейчас близкие по падению напряжения: в 23:20

► Показать

Малыши спустя 15 часов:

► Показать

[Самый !]

Ed.Zhogan, зачем так хитро грузите фотки, без отображения превью?
И щас новые большие фотки на http://forumimage.ru/ ИМХО "грохнулись", а превью в форуме сохранились.

Щас стало видно по превью, но непонятно: это сразу- или хотя бы через час-два-три?

[Ed.Zhogan]

зачем так хитро грузите фотки, без отображения превью?

нет я без хитрости. те, что в посте сейчас зарядил от одного напряжения по +- с землей по середине там небольшие отличия по напряжению, что бы видна была разница и только ради этого. все фото сразу после заряда от одного напряжения. завтра посмотрим.

[Самый !]

Ed.Zhogan, надо после заряда- отключить их полностью, иначе пойдёт разряд через диоды моста: не большой, но будет некорректно.

[Ed.Zhogan]

надо после заряда- отключить их полностью

так и делал, подключил - отсоединил, замерял.

[Ed.Zhogan]

Веговские 10.000 заряд на старте 25,52в. и 26,00в
Спустя сутки 11,53в и 15,35в:

► Показать

Малыши 2000 на старте 26,10в и 26,09в спустя сутки 10,19в и 14,99в :

► Показать

Как я понял пока нет новых можно пользоваться. Без нагрузки не греются, с нагрузкой не пробовал, оконечники не налажены еще.

[Самый !]

Как я понял пока нет новых можно пользоваться

ес-сно не совсем как "новые", но пользоваться вполне можно.
С нагрузкой греться так же будут, одно к другому не относится никак.
Если только подогрев за счёт собранного корпуса УКУ.

[zvv]

Спустя сутки 11,53в и 15,35в:

И что?? что вы к ним прицепились? новые не новые фиолетово...(при условии наличия нормальной ёмкости и ESR) вы разницу даже не увидите.. зачем забивать себе голову себе и людям выкладывая фото и данную информацию?? это НЕ АККУМУЛЯТОРЫ что бы держать заряд.. соберите всё в кучу и слушайте усилок

[valera9]

zvv, как я понял у человека унч неисправны.редко слушаю мой 1983 года.ещё не поменены электролиты.не все советские были плохие. да ближе к 90.пошли плохие конденсаторы.упростили все что можно в у101. Предусилитель плату входов реле транс.да был уменя случай.в колонке с70 бомбанул сетевой электролит.как раз это 90 года выпуска.если поздний выпуск менять нужно. Что плохо один косяк в предусилителе. нужно померить вольтаж на имс.если завышен.как надо звучать и работать усилитель не будет.

[Ed.Zhogan]

новые не новые фиолетово...

а вот "фиолетово" там не написано. значит вашему мнению нет доверия.

[horvat_lv]

полупроводники ОТКАЗЫВАЮТ САМИ только первое время гарантии.

Ой ли. Вот только за последние пару месяцев то что умерло в моих аппаратах само по себе: Ария-5203 - П308М, Вега-МП120 - К157УД2, через некоторое время - К561ЛЕ5.

[Andrey Smirnov]

...ближе к 90.пошли плохие конденсаторы.упростили все что можно в у101. Предусилитель плату входов реле транс...

Не сказал бы, что "упрощение" ухудшило усилитель. Поздние версии чисто на слух звучат заметно естественнее, да ещё их своеобразная предвариловка, обогащающая звук на ВЧ четными гармониками, благодаря чему они звучат чуточку "ярче"... (впрочем, искажения легко снижаются заменой буквально двух-трех резисторов: их причина - высокое сопротивление входной цепи...)

[valera9]

Andrey Smirnov, может быть и Так.
