Настройка, ремонт, модернизация Вега МП 122 и МП 120.

Сообщение

aikidzin · #10201

граждане дорогие! Вы хорошо смыслите в радио , но в не автомобилях ! Я их чиню ужо, как 40 лет и немного понимаю, что к чему !

persey.a · #10202

Здравствуйте, я ничего не придумываю, что было, то и сообщил. Я знаю, что такое плохо работающий амортизатор. Автомобилю 40 лет, пружины устали через 30 лет, вполне достаточно свое отъездили. В ЛПМ БС02 тоже вполне имеет место быть, поменял пружины и радуюсь хорошей работе ЛПМ, чего и Вам всем желаю. С Уважением.

zvv · #10203

aikidzin писал(а): ↑
14 мар 2024, 22:59
Я их чиню ужо, как 40 лет и немного понимаю, что к чему !

вы может их чинете.. но не ремонтируете.. есть термины как усталость металла и технология изготовления.. а также заложенное время эксплуатации.. не один вы из тех кто сидит на этом форуме занимается авто.. очень много радиолюбителей и профессионалов после развала СССР и производства ушло в автобизнес.. (лёгкие деньги без напряга при знаниях электроники и наличии соображалки) вам больше не о чем поговорить?? оформите соответствующую тему...persey.a, прав и не недо ему противоречить...

persey.a · #10204

zvv писал(а): ↑
15 мар 2024, 01:45
вы может их чинете.. но не ремонтируете.. есть термины как усталость металла и технология изготовления.. а также заложенное время эксплуатации.. не один вы из тех кто сидит на этом форуме занимается авто.. очень много радиолюбителей и профессионалов после развала СССР и производства ушло в автобизнес.. (лёгкие деньги без напряга при знаниях электроники и наличии соображалки) вам больше не о чем поговорить?? оформите соответствующую тему...persey.a, прав и не недо ему противоречить...

ОК! Ушли от темы...извинения. С Уважением.

Pyku_He_oTTyda · #10205

Позвольте спросить тут о инструменте: нужен демагнизатор, что бы удобно было размагничивать головку. Нет ли в сети конструкции для повторения, более удобной, чем кусок от дросселя? Хочу сделать по человечески, с магнитопроводом.

DenizGO · #10206

aikidzin писал(а): ↑
14 мар 2024, 22:59
нужен демагнизатор, что бы удобно было размагничивать головку. Нет ли в сети конструкции для повторения, более удобной, чем кусок от дросселя? Хочу сделать по человечески, с магнитопроводом.

ТВК разве не подойдёт?

zvv · #10207

Pyku_He_oTTyda, когда то задавался подобными изысканиями.. в сети ничего не нашёл. да и что там искать?? берёте катушку от эл.магн. пускателя. да хоть от втягивающее реле от магнитофона. берёте длинный болт 6-8мм.. обтачиваете лопаткой и гнёте с одной стороны(что бы угол удобно к головке подводить) прикрепляете торец болта к сердечнику катушки(или вставляете в сердечник).. наслаждаетесь полученным устройством.. подобную конструкцию кто то на мешке даже продаёт(самоделка работающая от БП).
вот такая кнопка содержит катушку в диаметре 20-25мм. на 220в. l]

очень удобно для построения демагнитизатора.
получится типа такого

Olympus005 · #10208

zvv писал(а): ↑
17 мар 2024, 17:17
Pyku_He_oTTyda, когда то задавался подобными изысканиями.. в сети ничего не нашёл. да и что там искать?? берёте катушку от эл.магн. пускателя. да хоть от втягивающее реле от магнитофона. берёте длинный болт 6-8мм.. обтачиваете лопаткой и гнёте с одной стороны(что бы угол удобно к головке подводить) прикрепляете торец болта к сердечнику катушки(или вставляете в сердечник).. наслаждаетесь полученным устройством.. подобную конструкцию кто то на мешке даже продаёт(самоделка работающая от БП).
вот такая кнопка содержит катушку в диаметре 20-25мм. на 220в. l]
очень удобно для построения демагнитизатора.
получится типа такого

А можно подробней, инструкцию к действию\пользованию? Познаний минимум, а размагничивать надо иногда...

zvv · #10209

Olympus005,
1) это тема про вегу...
2) в двух словах это я уже объяснил.. идея высказана в слух
3)я не ютубер и видеоконтент не создаю. судя по вашим вопросам вам надо всё показывать.. а это уже не ко мне..

Самый ! · #10210

Olympus005, к чему цитировать ВЕСЬ пост ?!
Нужели кто-то мог тут же забыть, о чём речь?
Тема и так раздута- многие просто боятся листать.

Pyku_He_oTTyda · #10211

Благодарю!

DetSimen · #10212

Самый ! писал(а): ↑
17 мар 2024, 22:14
Тема и так раздута- многие просто боятся листать

Надо пропросить админов лишнее апчистить

persey.a · #10213

Overtake писал(а): ↑
04 мар 2024, 20:01
Подтверждаю, всё так и есть. На прошлой неделе столкнулся с этой проблемой. Устранял проблему падающей бобины методом Персея - установкой самодельных шайбочек.

Здравствуйте. С целью дальнейшего улучшения работы фрикциона подающего узла левого подкассетника ЛПМ БС02, рекомендуется припаять предварительно отшлифованную до блеска стальную шайбу к пружине. Противоположный конец пружины отогнуть в сторону для фиксации в подкассетнике.Текстолитовое колечко приклеить к буксе. Таким образом будет сформированы поверхности трения фрикциона. До окончательной приработки может наблюдаться крутильные подергивания стальной шайбы. После приработки подергивания прекращаются. Период приработки зависит от качества шлифовки поверхности трения стальной шайбы, чем поверхность зеркальнее, тем приработка короче по времени. На фото опытная пружина с латунной шайбой. Штатная - стальная. С уважением.

Overtake · #10214

persey.a писал(а): ↑
26 фев 2024, 11:45
Здравствуйте, в моем аппарате кассета закрывается штатно. Кому нужно сделают и новый фиксатор. На сайте Вега фиксаторов (нахлобучка называется) нет в продаже, поэтому предложил к использованию простое и очень старое универсальное решение за неимением лучшего. С Уважением.

В результате многократного снятия фиксатора с подающего узла, фиксатор пришёл в негодность. Пришлось напечатать на 3D принтере несколько образцов на пробу. Опытным путём подобрана необходимая эластичность материала. Самопальные фиксаторы получились рабочие - буксу держат хорошо.

persey.a · #10215

Overtake писал(а): ↑
19 мар 2024, 13:18
В результате многократного снятия фиксатора с подающего узла, фиксатор пришёл в негодность. Пришлось напечатать на 3D принтере несколько образцов на пробу. Опытным путём подобрана необходимая эластичность материала. Самопальные фиксаторы получились рабочие - буксу держат хорошо.

Здравствуйте, купил бы у Вас, да пересыл в другое гос-во дорогой...А если почтой знакомым в РФ? Возможно? 4 шт.С Уважением.

Overtake · #10216

Возможно, пишите в личку.

Самый ! · #10217

persey.a писал(а): ↑
19 мар 2024, 13:31
А если почтой знакомым в РФ? Возможно?

В конверт- и куда угодно.
Мне ПЕТЛИ от проигрывателя напечатанные так высылали только что.

persey.a · #10218

Overtake писал(а): ↑
19 мар 2024, 14:18
Возможно, пишите в личку.

Здравствуйте, отправил в личку, спасибо! С Уважением.

zvv · #10219

Overtake писал(а): ↑
19 мар 2024, 13:18
Опытным путём подобрана необходимая эластичность материала

что за материал???

Overtake · #10220

zvv писал(а): ↑
19 мар 2024, 20:03

Overtake писал(а): ↑
19 мар 2024, 13:18
Опытным путём подобрана необходимая эластичность материала
что за материал???
Про материал не могу ни чего сказать, так как не знаю. Я лишь набросал эскиз нужной детали и супруга отдала на своей работе мужичку с 3D принтером. Оригинальный фиксатор тоже был предоставлен в качестве образца. Он напечатал три вида фиксаторов. Все они на фото выше. Самые правильные геометрические формы у сиреневых, но они и самые твердые. Их я не смог поставить - нужно доработать, не факт, что получится. Остальные более эластичные. Устанавливаются с большим усилием. Следует понимать, что и снимать их в случае необходимости будет не просто. Как то так....

persey.a · #10221

Заводские черные мягче чем заводские прозрачные, т.о. заводских черных мне хватило на 24 года, а прозрачных на 4 года. У черных внутренний фиксирующий буртик при снятии меньше стачивается чем у твердых прозрачных. С Уважением.

zvv · #10222

Overtake, а у мужика принтер фотополимерный?? на фотополимерном можно задавать твёрдость по длительности засвета... просто интересно качество печати.. по фото не похоже на ABS пластик. или это ещё какой то вид печати?

Overtake · #10223

zvv писал(а): ↑
19 мар 2024, 22:41
Overtake, а у мужика принтер фотополимерный?? на фотополимерном можно задавать твёрдость по длительности засвета... просто интересно качество печати.. по фото не похоже на ABS пластик. или это ещё какой то вид печати?
Фиксаторы разной эластичности. На ABS пластик похожи сириневые, вот они из за отсутствия эластичности не устанавливаются на ось.

Uxan Saks 55. · #10224

djddv, Скажите пожалуйста где можно найти всю информацию по ремонту маяк 232?

djddv · #10225

Не знаю, не искал, здесь в музее нет что ли? Зайти в музей не могу, пишет незащищенное соединение и не пущает... Из особенностей там только индикатор с пикушками. Существует инструкция по ремонту, недавно на олх в Киеве кто-то кучу инструкций в электронном виде продавал, может на почту скинуть, у меня нет, в тырнете надо поискать, а мож и здесь есть в разделе литература, по листать раздел по маякам здесь, мож ссылки есть на инструкцию,а вообще то этот чемодан простой, схемы достаточно чтоб отремонтировать, что за проблемы с маяком?
Забил в поиск инструкция по ремонту маяк 232 и она зсь нашлась, дерзайте!

Самый ! · #10226

djddv писал(а): ↑
22 мар 2024, 18:39
пишет незащищенное соединение и не пущает

нажимаешь подробности-игнорировать и всё. Оная проблема периодически возникает: день-пару подождать.
Или браузер другой, если есть.

djddv · #10227

Не с компа, а с телика смарт приставка захожу, функции ограничены, и с вражеского гос-ва, что тоже проблем добавляет как с одной та и с другой стороны, без впн мало куда зайдешь.... Такие реалии бытия блин...

Самый ! · #10228

djddv писал(а): ↑
22 мар 2024, 19:21
с телика смарт приставка захожу ...+

и не догадаться даже.
Ибо тексты и внятны и грамотны: а тут только подобным устройством входа оправдывают билибердятину-галиматью в постах.

В лбом случае у вопрошающего аналогичных проблем быть не должно: даже если в поисковиках забанен...

DenizGO · #10229

Такое бы дистанционное управление да в те года, это была бы бомба

BAZ · #10230

Скажем так этих видео прям не полно... Некоторые фигачат эти ролики в ремонтные деки, а есть даже хороший отзыв по детонации на них от вполне грамотного человека...

Труба у меня через Ж работает поэтому ссылок не будет

На какнале Igor Bukatov - придется самим посмотреть но там короткие заметки

Мысль у меня тут возникла - использовать эти ролики как доноры для внедрения в них подшипников... Эксперимент такой уже есть со штатным роликом на 120 веге, неизвестно только точный типоразмер подшипников их там 2 но они от минивертолета радиоуправляемого значит они как минимум не редкость и можно найти в конторах торгующих радиуправляемыми моделями.

На какнале Роман Симаков называется Вега Мп 120. Не большой обзор доработок.

zvv писал(а): ↑
06 мар 2024, 01:21
Китайские "типа бронза" брать не стоит.. они не поймёшь из какого материала.. некоторые"бронзовые" магнитятся, некоторые нет.. в ютубе полно видео от попавших людей.. изнашивают ось не взирая на смазку... если надо то можно даже найти эти видео.... уж лучше взять с капроновым сердечником. вот пример

svk · #10231

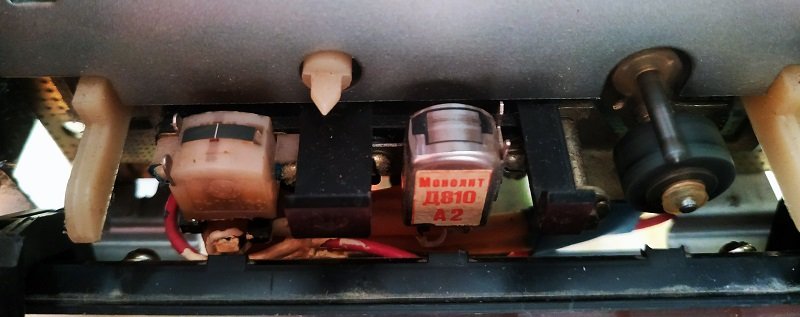

На днях пришлось заняться "МП-120", поделюсь увиденным). Купил в апреле 1990г, выпуск март 1990, дата на некоторых деталях (микросхемы, электролиты) февраль 1990г, можно сказать только из печи

Слушал мало, от силы 15-20 часов в девяностые, потом вообще не до него было. Недавно сын спросил, а магнитофон работает? Оказалось нет. Ни одна кнопка ручного управления под кассетоприемником не срабатывала. Правый канал не подавал признаков жизни. Контакты на плате и резинке почистил (вымыл с фери), кнопки заработали. С пробником за несколько минут нашлась причина проблемы правого канала-высох до 50 пФ электролит на выходе предварительного усилителя. Заодно заменил и на ЛК, тот оказался c ESR 52 Ом. Обнаружил пять импортных электролитов, странно, что своих не нашлось. По-хорошему надо заменить всех "армян", но оставил на будущее, пусть поработает, может что-нибудь еще вылезет. Пока все режимы работают нормально.

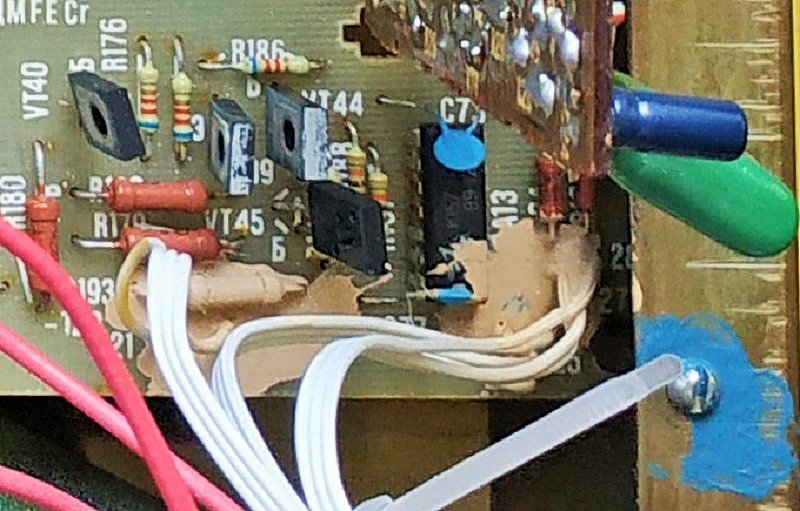

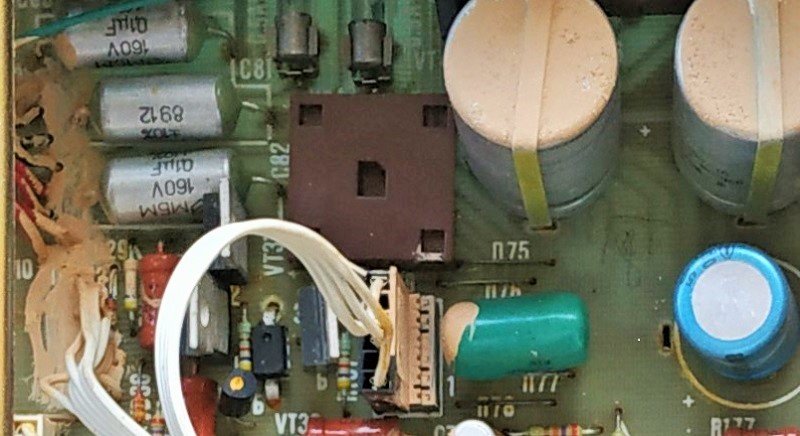

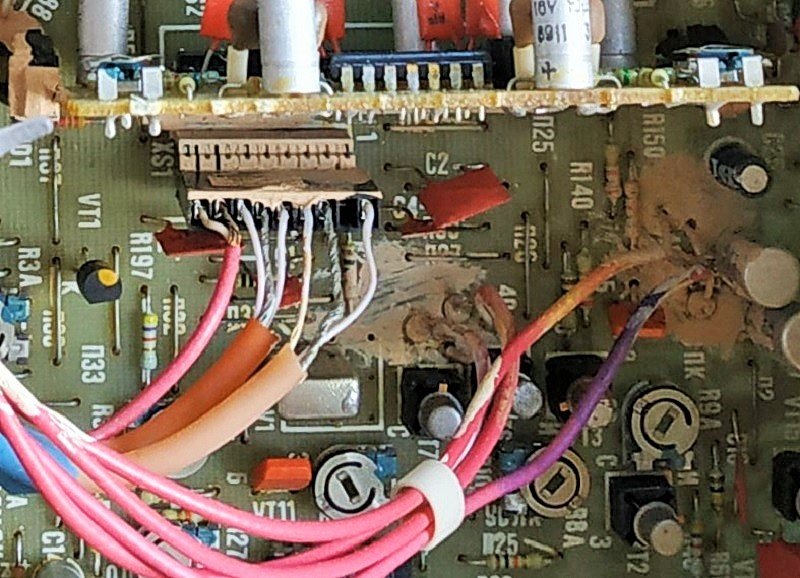

Удивила неаккуратная сборка, можно сказать, грязная. Все разъемы и места проводных выводов обмазаны какой-то краской или замазкой, причем обляпаны и соседние детали. Наверное мазали большой кистью. Шляпки саморезов, скрепляющих элементы шасси, обильно "политы" синей краской, на задней панели шасси краска текла на всю высоту. Нет крепления платы шумодава, хотя отверстия в плате предусмотрены. Плата предварительного усилителя закреплена фиксаторами, но коряво и только за счет обмазки краской. Огорчило, так испортить впечатление от, в целом, неплохой конструкции, на последнем этапе сборки.

Прогон в режиме "обзор". Ютуб вырезал два фрагмента (не для показа в России), поэтому два участка перемотки стали длинней.

svk · #10232

DenizGO писал(а): ↑
28 мар 2024, 16:54
Такое бы дистанционное управление да в те года, это была бы бомба

В те года и то, что было, было бомбой.
Не столько слушал, сколько играл с программой

niks · #10233

Всем привет! При закрывании кассетоприемника с кассетой время от времени происходит подклинивание или на подающем, или на приемном узле, из за чего лента не движется при включении воспроизведения. Вроде уже писали, что можно как-то подточить втулки в узлах. Как это лучше сделать?

Самый ! · #10234

niks писал(а): ↑
31 мар 2024, 13:27
Вроде уже писали, что можно как-то подточить втулки в узлах

надо подточить моз-к тому, кто это написал.

А причину неправильной установки кассеты в люк или его с ней в ЛПМ определить- табу?
Тогда топор в руки- и стругаем ...

BAZ · #10235

Он где то выкладывал проект - схему, скетч этого ДУ ? Или это опять из серии - смотрите какой я молодец. как я могу...

DenizGO писал(а): ↑
28 мар 2024, 16:54
Такое бы дистанционное управление да в те года, это была бы бомба

DenizGO · #10236

zvv писал(а): ↑
15 мар 2024, 01:45
Он где то выкладывал проект - схему, скетч этого ДУ ?

скорее всего ждёт, что это кого-то заинтересует, и он с радостью поделится скетчем

nikvan58 · #10237

А для чего открывать кассетоприемник дистанционно, если кассету по любому менять, переворачивать руками?

DenizGO · #10238

Так же как и на видеоплеерах и DVD, Да и просто было интересно реализовать, тут ещё и кнопка на пульте есть

DenizGO · #10239

Я когда-то во второй половине 90-х, когда в магазинах появились готовые наборы ДУ на RC4 , встраивал их в магнитофоны Нота-220 и Комета-225, да ещё и с регулировкой громкости с тембрами с пульта.

nikvan58 · #10240

DenizGO писал(а): ↑
01 апр 2024, 09:52
Так же как и на видеоплеерах и DVD, Да и просто было интересно реализовать, тут ещё и кнопка на пульте есть

Абсолютно лишняя функция.

DenizGO · #10241

Кому что, кому-то хлеб черствый, кому-то брилианты мелкие.

Самый ! · #10242

В моей "рабочей" Вега МП 122 заскользил очередной ролик.Т.е. никаких потугов протянуть ленту, и это при нормальном прижатии.
Вид- коричный, на ощупь- дубовый.
Поскольку пользуюсь крайне редко и без особых претензий к качеству, то попробовал прошаманить этот.

просто ватная палочка с жижей дала такой эффект, сняла коричневый налёт

тогда нанёс каплю с отвёртки прямо на вращающийся ролик и дал прокрутиться

вот такой вид стал через минуту "прокрутки" жижи на ролике под давлением тонвала.
Операцию повторил пару раз- пока явно не увидел результата по уменьшению грязи.
С ролика сходила именно чёрная грязь, а не коричневая как от ленты.

по цвету видно грязь от слоя ленты и грязь от задубевшей резины ролика.
Поскольку ролик всё равно шёл бы на замену, то считаю такой эксперимент весьма и весьма удачным: без демонтажа ролика, без шкурки удалён задубевший слой. И прочищено именно то место, что даёт пятно контакта-сцепления.
Девственность ролик конечно не приобрёл, но рабочее состояние- да.
Название жижи чётко видно.

persey.a · #10243

svk писал(а): ↑
31 мар 2024, 12:21
На днях пришлось заняться "МП-120", поделюсь увиденным).

Здравствуйте. Попробуйте провести эксперимент. Вставьте записанную на образцовом магнитофоне кассету с синусоид. сигналом 400 (315)Гц с уровнем 245мВ (0дБ) и посмотрите на синус поканально. Для меня был сюрприз - где-то через 20 лет я обнаружил что 810 голова стала в одном канале сильно искажать при 0дБ. Это при том, что при создании деки я настраивал все как положено и такого эффекта не было. С течением времени головка почему-то поплыла. Размагнитка не помогла. Пришлось менять на No Name P4240 (которая имела идентичные каналы по сопротивлению и в настройке АЧХ и резонанса). С Уважением.

svk · #10244

persey.a писал(а): ↑
18 апр 2024, 15:52
Здравствуйте. Попробуйте провести эксперимент.

Добрый день. Спасибо, но, честно говоря, не интересно, да и времени на это нет. Тем более, на мой неискушенный слух, воспроизводит так же, как и 20 лет назад.
С уважением.

BAZ · #10245

Самый ! писал(а): ↑
18 апр 2024, 13:16
заскользил очередной ролик

Подскажите - на что влияет диаметр прижимного ролика ? Если он например будет больше или меньше от размеров штатного ?

Может посоветуете какуюнибудь книжку про ЛПМ магнитофонов ?

Самый ! · #10246

BAZ писал(а): ↑
18 апр 2024, 17:53
на что влияет диаметр прижимного ролика

на пятно контакта-трения, отвечающего за усилие протягивание ленты. Но на это влияет ещё и "липучесть" ролика+ пр. по мелочи.
Если диаметр больше-меньше в разумных пределах, то особо ни на что- см. предыд. пункут.
Книжек по "магнитофонам" конкретно не знаю, а вся тех. литература рассчитана на начальные знания.
Хотя физики школьного курса.
ЛПМ магнитофонов весьма разнообразны по устройству и принципу работы при идентичном назначении.

persey.a · #10247

BAZ писал(а): ↑
18 апр 2024, 17:53
Подскажите - на что влияет диаметр прижимного ролика ? Если он например будет больше или меньше от размеров штатного ?Может посоветуете какуюнибудь книжку про ЛПМ магнитофонов ?

Здравствуйте, в БС02 зазор между ограничительным усиком держателя ролика и кареткой в нормальном режиме порядка до 2мм. Таким образом если ролик проточен для устранения бочки свыше 1мм по диаметру то усик может упереться при поднятом положении каретки в упор и прижима к тонвалу не будет. Это следует учесть при проточке и/или замене ролика. С Уважением.

Самый ! · #10248

Бочко-образные шли штатно в некоторых ЛПМ, наример BRG.
Бочко-образные ролики имеют преимущество- их не надо так точно центрировать.
Они сложнее в изготовлении, поэтому и пошли "прямые" ролики вплоть до "резаный шланг".

persey.a писал(а): ↑
19 апр 2024, 08:37
если ролик проточен для устранения бочки

Совсем другое дело, если он стал бочко-образным в процессе работы, тогда может и следует их проточить. Или сначала попробовать "отмыть" задубевший слой волшебной жижей по выше указанному способу?

djddv · #10249

Персей, в инструкции по ремонту выходной уровень привязан к 3% искажений видимо не случайно, 400-600мв, а не строго 500, почему? Вот вы и нашли ответ на этот вопрос. Проблема в том что у большинства народа нет приборов и инструментов чтоб все проверить как надо, сейчас комп может выручить, и многие ли здесь присутствующие пользуют ПО для ремонта? А те кто работал в телемастерской и приборы имел вот прям постоянно ими пользовался? Нет, потому шо план надо гнать, а не блох вылавливать, кстати настройка по приборам идет отдельной статьей дохода, но и гарантия другая и ответственность больше.(приборы должны быть поверены, измерит кассеты соответствовать госту, параметры устройства должны быть в допуске иначе это обман потребителя с соответствующей статьей и кому оно надо? Звук есть, изображение есть клиент доволен, значит все прекасно и не прикопаешся) Вона Самый хвалится я де все с одним авометром могу исправить, именно так в ателье и работали, а ламповый телик чб возможно починить с одной отверткой, и чо?

Самый ! · #10250

djddv писал(а): ↑
19 апр 2024, 18:57
Вона Самый хвалится я де все с одним авометром могу исправить

- где это такое нашли?
Именно всё отремонтировать с одним тестером и к тому же без деталей?
Я не кудесник.

djddv писал(а): ↑
19 апр 2024, 18:57
именно так в ателье и работали

как раз туда и направляли- к более умным приборам, если тестер выездного мастера не помог.
