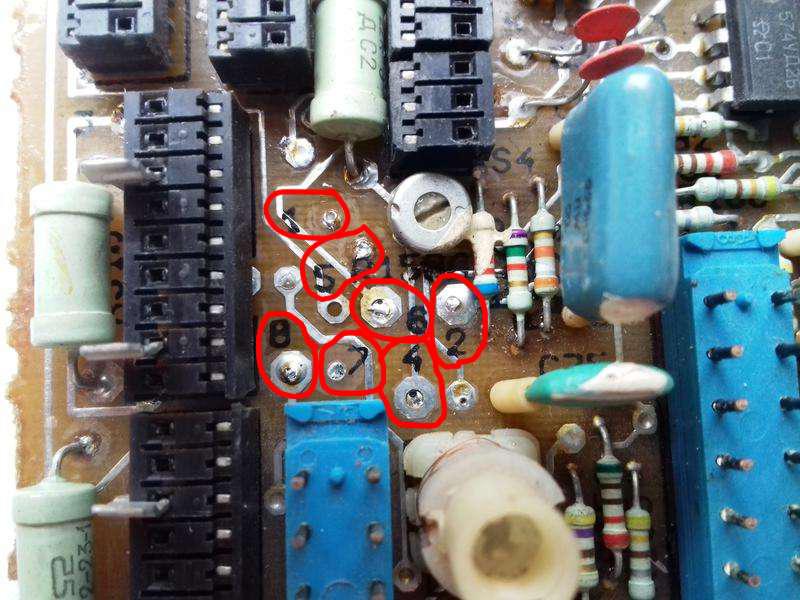

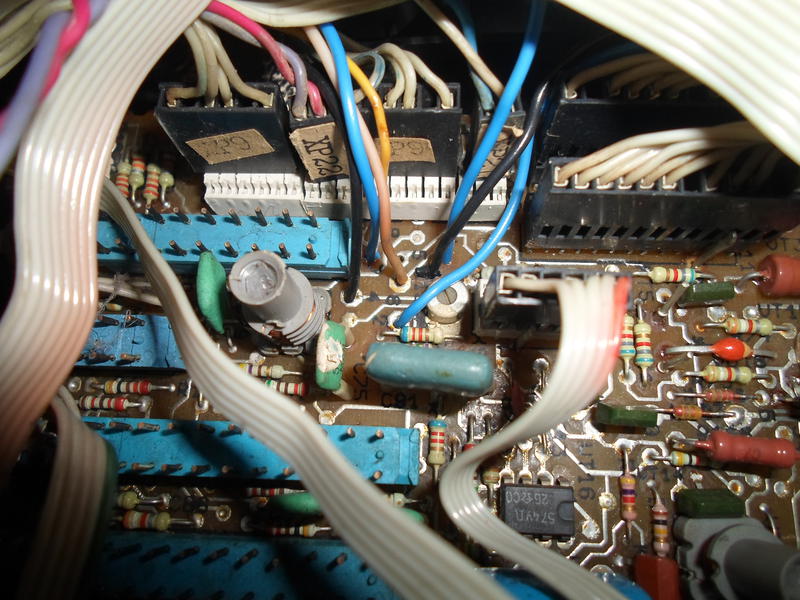

Друзья мои, прошу консультации. На этих фото: один и тот же участок "материнки", а именно-подключения БП. Прошу указать-к какому конкретно монтажному отверстию относится каждый номер, ибо читается двояко: можно отнести номер к 2-м отверстиям.
Заранее благодарю.

[FAI4]

Проселди по дорожкам (какай к какому элементу идет) - тогда и вопросов не будет.

[Дим]

Ну что за люди? Вместо того, чтобы ответить на заданный вопрос, начинают давать советы: ПРОСЛЕДИ, ОТСЛЕДИ, ЗАСЛЕДИ... Советовать я и сам умею.
Можно просто ответить на вопрос?

[Mika]

Так это же бот, его задача не на вопрос ответить, а в каждой теме отметиться!

[Дим]

Тогда кто-нибудь, кто не бот-ответьте на мой вопрос Христа ради))

[Сухроб]

Дим
завтра вскрою свой - все покажу

[Дим]

Дим
завтра вскрою свой - все покажу

Благодарю.

[Самый !]

Ну что за люди? Вместо того, чтобы ответить на заданный вопрос, начинают давать советы: ПРОСЛЕДИ, ОТСЛЕДИ, ЗАСЛЕДИ... Советовать я и сам умею.
Можно просто ответить на вопрос?

Какой вопрос конкретно - ПО КАЖДОМУ ШНУРУ ?!
Пару винтиков (шурупов) не нашли с ТРЁХ указаний.
Думать - табу, чужой дядя должен всё прожевать? И схему из принципа не взять ?
Фоток - полно, вот например http://img-fotki.yandex.ru/get/4902/127 ... 728214.jpg[/img]

[Дим]

Уважаемый САМЫЙ!, что-ж вы такой многословный-то, а?
Я просил указать соответствие номеров монтажным отверстиям (какой номер какому отверстию точно соответствует)

[KeNGa]

Дим, хотя Вы и написали, что не любите советов, я всё-таки позволю себе рекомендацию - в будущем фотографируйте свои действия при демонтаже. Это много времени не отнимает, зато очень помогает при обратной сборке.

[Дим]

И взмолился: Господи, кто-нибудь поможет тут КОНКРЕТНЫМ делом и словом!? )))

[Самый !]

Уважаемый САМЫЙ!, что-ж вы такой многословный-то, а?
Я просил указать соответствие номеров монтажным отверстиям (какой номер какому отверстию точно соответствует)

СХЕМУ ВОЗЬМИЕТЕ- ни один разумный не станет вручную переписывать ПОД СОТНЮ контактов.
Для восстановления начальных по схеме достаточно и направляющие есть.
Всё.

[KeNGa]

И взмолился: Господи, кто-нибудь поможет тут КОНКРЕТНЫМ делом и словом!? )))

Сухроб же услышал Ваши молитвы и обещал вечером вскрыть свой аппарат. Никто из нас не можем Вам помочь без вскрытия. Так что либо ждите Сухроба, либо действуйте по советам других, если некогда, а не ругайтесь.

[LAMER]

я не помню. 157да1 у нее +15 вольт на 11 ноге.-15в на 4ой.берем омметр и вызваниваем.на фото вход питания +15, -15, 0

[Дим]

Друзья мои,вы,вероятно, не совсем верно поняли суть моей просьбы. Я всего-навсего хотел бы уточнить-как подключается БП к "материнке".

[Самый !]

Друзья мои,вы,вероятно, не совсем верно поняли суть моей просьбы. Я всего-навсего хотел бы уточнить-как подключается БП к "материнке".

- Да как уловить суть-то, если же НИ СЛОВОМ о БП не обмолвился ?!

"как подключается БП к "материнке" - Проводами без разъёмов !
А конкретно с цифрами- схему в руки, и с песнями ! ТАМ ВСЁ ПОДПИСАНО: 8 проводов на А12, и три - на конденсаторы фильтра.

[KeNGa]

Дим, лично я Вас прекрасно понимаю, потому что в свое время перед тем, как выпаивать провода питания из материнки, я их пробирковал и сфотографировал, ибо заводская маркировка на плате действительно ужасная. Вы этого, к сожалению, не сделали. Теперь Вам может помочь либо Сухроб с фотографией своего экземпляра, либо схема, если Вы в состоянии её прочитать и глазами по дорожкам на материнской плате проследить, куда припаивать.

[Сухроб]

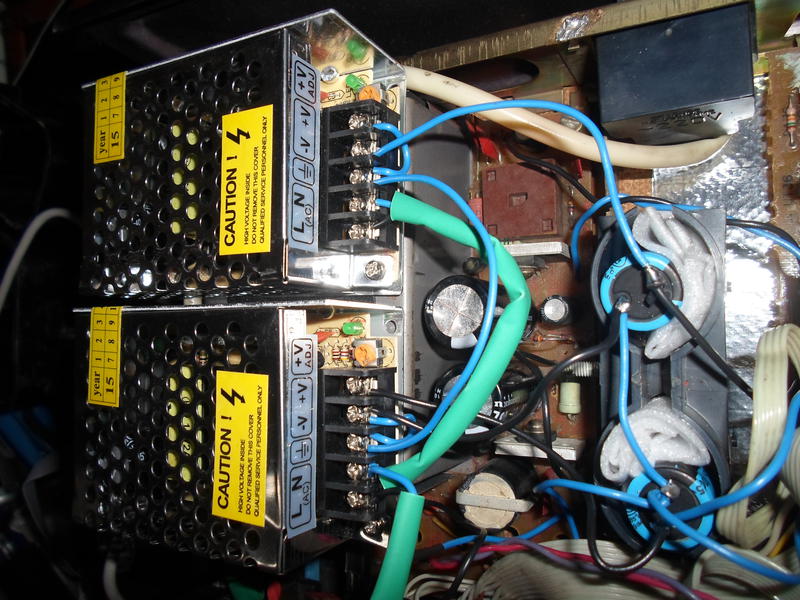

вот:

[LAMER]

я уж думал меня спросят а где +/-12 для лпм

[LAMER]

вот:

Вы забыли подписать где кто

[Сухроб]

ща добавлю текстом ))))

[Сухроб]

...
проще скриншотом...
слева - мамки кусок
справа - БП

[LAMER]

господа делаем ставки поможет.,нет

[Сухроб]

50/50
на фото нет точки 3 (которая -12В)
без нее майфун не заведётся. ))))

[Дим]

Друзья мои, всем искреннее "спасибо", но точки "3" я так и не нашёл на плате)) Видите ли, я по образованию горный инженер, а не радиофизик или инженер-электронщик, мне 48 лет и вообще-я уже 3 года как на пенсии). Отсюда вытекает:смех-дело хорошее, но мне же не придёт в голову смеяться над непониманием вами терминов вроде "косой заезд" или "верхнее сопряжение".
Итак, вернёмся к точке "3"))

[Сухроб]

точка G, простите, "3", где-то за разъемами на краю платы

[Дим]

точка G, простите, "3", где-то за разъемами на краю платы

Благодарю.

[Сухроб]

еще вкусняшка:


сразу предупрежу: разводки матплаты нет, зря не спрашивайте ))))

[Дим]

1. С выходами с БП я разобрался)
2. А зачем бы мне разводка матплаты?) Я всё равно в ней ни черта не понимаю))
3. Ваше мнение-стОит ли делать профилактику ЛПМ? Аппарат достался во вполне пристойном состоянии, было немного пыли-удалил кисточкой, вытекла демпфирующая смазка из одного микролифта (залил новую, правда, супервязкую не добыл, залил ПМС-60000), смазал турбинным маслом каналы ведущих валов и прижимных роликов. Нужна ли смазка приёмо-подающих узлов и прочего? Аппарат 1993 г.в.

[Сухроб]

ЛПМ, если работает нормально, лучше не лезть - гемора не оберетесь.

[KeNGa]

ЛПМ, если работает нормально, лучше не лезть - гемора не оберетесь.

+100500. Ничего не трогайте, если работает.

[Дим]

Друзья мои, вопрос: БП должен выдавать номиналы ПОД НАГРУЗКОЙ или на холостом ходу? Что-то у меня на ХХ вместо 12 в.-->15 в., вместо 24 в.-->28 в...
Все электролиты в БП заменены, фильтрующие:4700х27 в., всё работает тихо, без нагревов и дымов, но отличия в напряжениях смущают.

[Самый !]

Схему-то всё-таки и не берём в руки никак ?
Там видно- что НАГРУЗКА ПОДКЛЮЧЕНА.

[KeNGa]

Схему-то всё-таки и не берём в руки никак ?
Там видно- что НАГРУЗКА ПОДКЛЮЧЕНА.

Ну что Вы мучаете горного инженера на пенсии? Он просит простых и четких ответов на свои вопросы.

Друзья мои, вопрос: БП должен выдавать номиналы ПОД НАГРУЗКОЙ или на холостом ходу? Что-то у меня на ХХ вместо 12 в.-->15 в., вместо 24 в.-->28 в...
Все электролиты в БП заменены, фильтрующие:4700х27 в., всё работает тихо, без нагревов и дымов, но отличия в напряжениях смущают.

+/- 10-15% нормальный показатель.

[Дим]

Вот специально для САМЫЙ!:
1. Я схем читать не умею.
2. В РЭА я разбираюсь как студентка пединститута в горном деле.
3. На вопрос: "ЗАЧЕМ Я ВСЁ ЭТО ДЕЛАЮ, ЕСЛИ В ЭТОМ НЕ РАЗБИРАЮСЬ"? отвечу: позвольте мне за СВОИ деньги заниматься тем, чем я ХОЧУ.
Ну и напоследок, пусть и не совсем в тему:эти изделия я сделал с "0". Не восстанавливал готовое, а именно ИЗГОТОВИЛ.

[KeNGa]

Вот специально для САМЫЙ!:
1. Я схем читать не умею.
2. В РЭА я разбираюсь как студентка пединститута в горном деле.

Прикольные штуки. А как же Вы их сами изготовили с учетом вышесказанного? Это конструктор "МастерКит", что ли?

[Дим]

Нет, это не "МАСТЕР-КИТ". Я-ЧЕЛОВЕК-КСЕРОКС))) Т.е. могу сделать руками приличную вещь (вот как эти), но я не понимаю, как это работает. Травлю платы, запаиваю их и т.д...Проще говоря-повторяю схемы, а уж корпуса и прочая механика-это МОЁ). С помощью надфиля и ...матери)))

[Дим]

Ещё вопросы:
1. заменил ВСЕ электролиты (ну, кроме 2-х на материнке..)))
2. из дефектов было: а) не работал 1 канал индикатора уровня записи (при подаче питания вспыхивал, но 1 диод) б)неконтролируемо разгонялся мотор ведущего вала в деке В.
СтОит ли мне сейчас собирать изделие с целью проверки или надо где ещё поковыряться (с вашей помощью, разумеется))?
Датчики скорости на обеих деках прозванивал не отпаивая проводов-цифры одинаковые.

[Сухроб]

собрать с откинутой вверх-назад мордой - длина шлейфов позволяет

[Сухроб]

Нет, это не "МАСТЕР-КИТ". Я-ЧЕЛОВЕК-КСЕРОКС))) Т.е. могу сделать руками приличную вещь (вот как эти), но я не понимаю, как это работает. Травлю платы, запаиваю их и т.д...Проще говоря-повторяю схемы, а уж корпуса и прочая механика-это МОЁ). С помощью надфиля и ...матери)))

а как же наладка/настройка? тоже с такой-то матерью? )))
никогда не поздно начать. скачать книгу - https://yadi.sk/d/FCzaNSHmqgmUz

[Дим]

Так, друзья мои... Откинул я по 1 проводу с ДС и стал их звонить. И что-то ВООБЩЕ ничего-ни на одном, ни на другом. Мультиметр цифровой, измерял на всех пределах-тишина... Что это значит? Оба в обрыве? Маловероятно, тем более дека А работала нормально. Хэлп ми!))

[Сухроб]

а щупы вместе замкнуть - чё-нить кажет?

[Дим]

а щупы вместе замкнуть - чё-нить кажет?

Конечно))

[Дим]

Какое у этих датчиков (ДС-4, зубчатые) должно быть R в норме?

[Дим]

Друзья мои, так что у меня с ДС может быть?

[LAMER]

оборваы оба ищите дс-2,сопротивление около килоома

[Дим]

оборваы оба ищите дс-2,сопротивление около килоома

1. Оба ДС в обрыве? Вероятность не особо...
2. Как ведёт себя привод в случае отказа ДС?

[Дим]

Друзья мои, неужто вы останетесь глухи к моим мольбам?)))
1. Как ведёт себя привод при обрыве ДС?
2. Как будет вести себя привод при закорачивании ДС?
3. И главное-где бы найти 2 таких ДС?)) (что-то Сеть ничего не предложила..)

Что я сделал:
1. аппарат собираю с "0", т.е. на голое шасси.
2. ЛМП-ы как мог привёл в норму (удалил пыль, смазал подшипники ведущего вала и прижимного ролика), смазал подпятники, устранил продольный свободный ход (~2 мм.) ведущего вала одной из дек регулировкой винта. Установил ход на обеих деках примерно 0,5 мм. Протёр спиртом головки, ролики, валы, предварительно удалив с них остатки смазки.
3. Установил ЛПМ-ы на шасси

Мысль следующая: собрать изделие и запустить, чтобы точно определиться с дальнейшими проблемами.

А помощь пока нужна в следующем:
1. в какие монтажные проёмы какие провода и шлейфы от ЛПМ-ов заводятся?
2. возможно ли загубить аппарат при неверной ориентации разъёмов (их переворачивании)?

[Сухроб]

Дим
1. завышена скорость
2. завышена скорость
3. писал на завод. ответ:

Здравствуйте.
К сожалению, магнитофонные приставки закончились. Изменения на сайте будут сделаны в самое ближайшее время. Есть запчасти на В-МП122. Выполняем отправки по заказам на сумму от 2 т.р. На эту сумму можно сделать след. комплект: ЛПМ в сборе, датчики Холла, ролики, головки, передняя панель с накаткой, пружины, втулки, стёкла, ..
С уважением, Владимир, Вега-Сиб, г.Бердск.


....
Здравствуйте ещё раз.
Прайс-листа на запчасти не существует, выполнением такого рода заказов занимаемся редко и только потому, что часть комплектации осталась от производства. А стоимость определяется тем, что количество узлов и деталей ограничено и тем, что комплектовка и отправка требует времени. Доставка Деловыми Линиями, ПЭКом (300..400р), или СДЕКом (ок. 1т.р.) с очередной отгрузкой (в среднем раз в неделю).
С уважением, Владимир.
* В стоимость мин. заказа входит: ЛПМ, 2 ролика, 2 стекла кассетоприёмников, 2 стекла индикатора уровня, 2 стекла подсветки, стекло счётчика, 2 головки, 2 датчика скорости, передняя панель, блок индикации, 10 датчиков Холла, пружины, втулки и т.д.

...

1. проем в середине.
2. конечно возможно. на фото моего ранее видно, какие разъемы куда (от ЛПМ на Мать. там один разъем с меньшим числом проводов )
