Довоенные измерительные приборы.

[Александр Хрисанов]

Приглашаю коллег в этой теме поделится фотографиями и описаниями означенных приборов.

Начну с прибора конца 20-х, начала 30-х годов.
Мост МП для измерения емкостей.
В изящном деревянном футляре.
Родные наушники и шильдик, увы, не сохранились.


В крышке отсек для инструкции, переводных шкал и отвёрток.

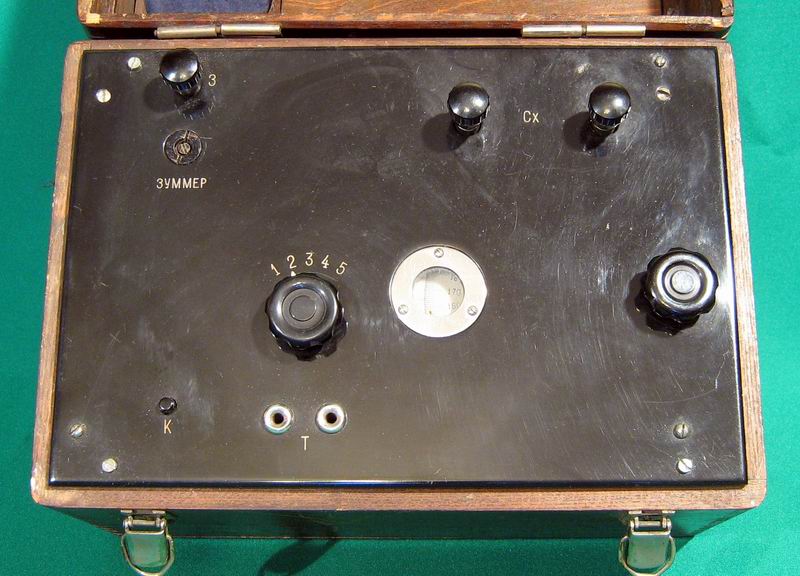

Лицевая панель из шеллака(!).

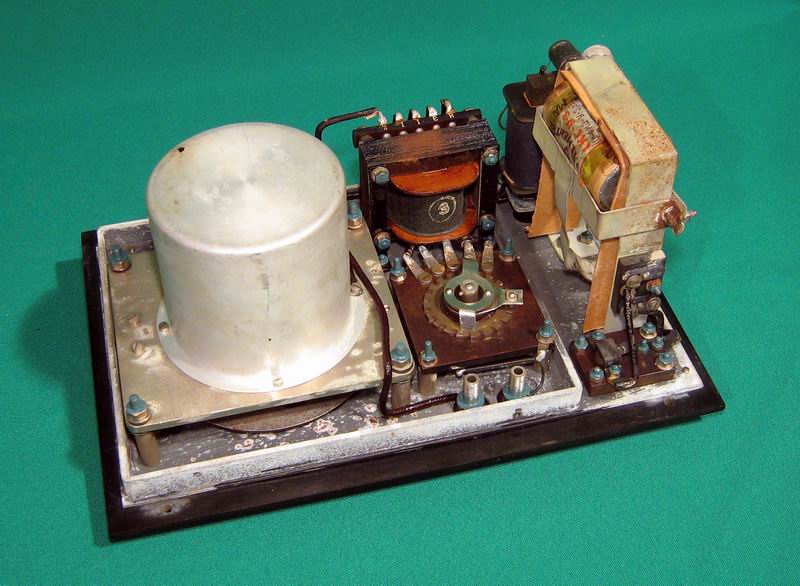

Внутренности. Стояла батарейка 1962-го года. Кто-то тогда ещё пользовался.


Внутренности с другой стороны. Гарантия, наверное, уже не действует, экран с КПЕ я снял.

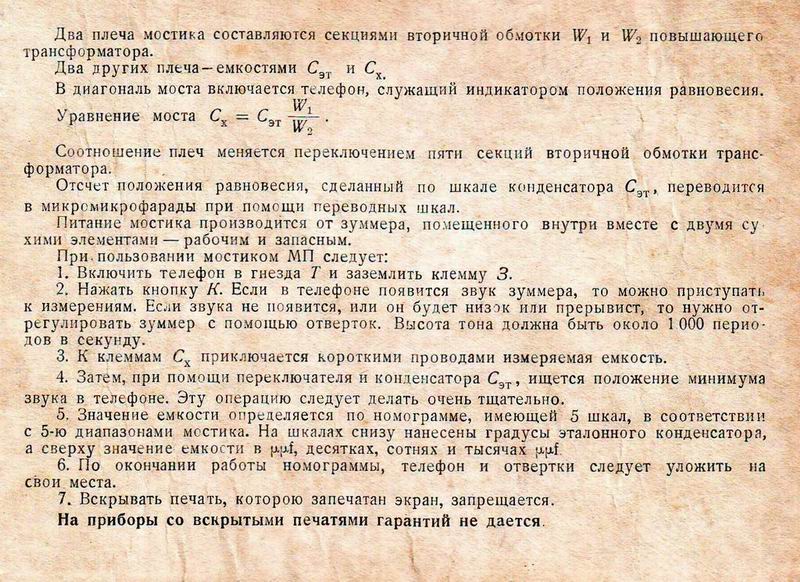

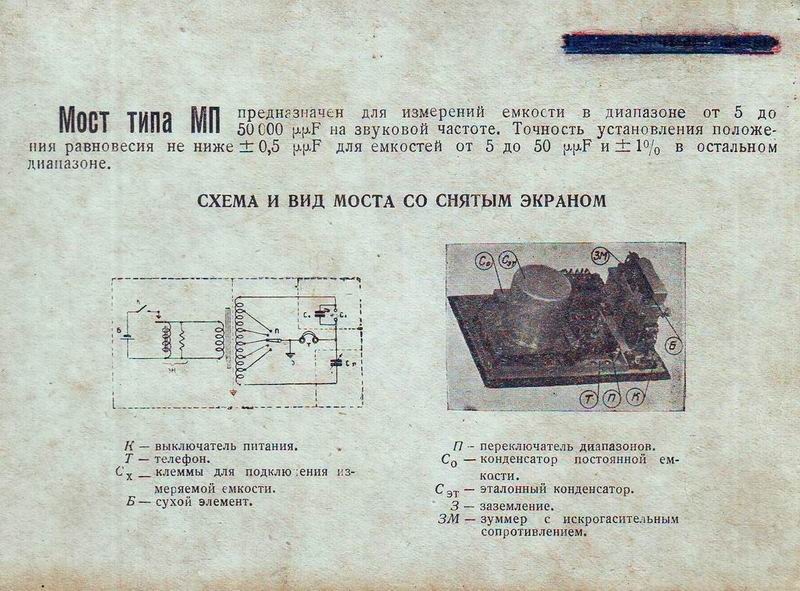

Инструкция и переводные шкалы.

[1-vip]

супер

[СвязьНик]

Диод туда впендюрь, будет детекторный приёмник.

[Blackbird]

Хм прибор то прибором но вот телефоны Впервые вижу октаву не в черном карболите откуда такая ?

[Александр Хрисанов]

Телефоны достались вместе с прибором.
Конечно, в основном встречаются чёрные. Но я видел белые, синие, зелёные. Вот такие встретились, из пресс-порошка, из которого обычно клеммные колодки делают...

[Naro]

Из книги М. М. Лобанова "Мы - военные инженеры" о ремонте антенного амперметра передвижной радиостанции. Действие относится к первой половине 20-х годов.

"... Однажды дежурный радист доложил мне, что вышел из строя антенный амперметр. Это была первая серьезная неисправность за время нашего пребывания в лагере. Запасного прибора не имелось. Я сообщил о неисправности письменным рапортом командованию батальона в Чугуев. Оттуда для оказания помощи и прислали Федора Федоровича.
- Привезли амперметр? - был мой первый вопрос к нему. Уж очень хотелось быстрее восстановить станцию.
- К сожалению, нет, - ответил Ильюкевич. - На складе пусто. Будем что-нибудь придумывать на месте.
Сняли прибор. Вскрыли его. Обнаружилось, что оборвалась оттяжка токопроводящей нити. Где найти ее? На городских предприятиях? Но пожалуй, самое значительное из них - мельница. И вот тут Ильюкевич преподал мне еще один урок, который свидетельствовал о том, что формулы, теоретические знания и даже умение хорошо работать на исправной аппаратуре - это еще далеко не все.
- Предприятий, говорите, в Полтаве нет? А девчата на Украине еще не перевелись?
- При чем здесь девчата? - обиделся было я.
- А при том, что они, насколько я знаю, в косы шелковые ленты вплетают.
- Ну и что из того?
- Вытянем из ленты несколько волокон и, если они окажутся достаточно прочными, заменим ими оттяжку.
- Как же это я раньше не догадался?! Только зачем из ленты? Можно обычную нитку взять...
- А вот обычную-то как раз и нельзя. Хлопчатобумажная нитка гигроскопична. Будет ток проводить и менять свое натяжение под влиянием атмосферной влаги. А шелк - в самый раз.
К полтавским девчатам мы, разумеется, обращаться не стали. Шелковую ленту можно было купить в магазине. Через несколько часов амперметр, а с ним и вся радиостанция были восстановлены...".

[Александр Хрисанов]

Naro
Спасибо, интересно.
Надо тему реанимировать, тем более, что довоенных приборов за пять лет прибыло.

[DKV]

А вот кстати, сохранились ли вообще приборы термической системы... А выпускались перед войной точно.

[Александр Хрисанов]

вот кстати, сохранились ли вообще приборы термической системы...

А как-же.
У меня в радиостанции 5АК стоит прибор ТИР на диапазон 0...1,5 А. Измеряет ток в антенне.

[Naro]

Ещё об антенных амперметрах - на этот раз об устойчивости их к вибрациям. Снова из Лобанова и снова из 20-х годов.

"...Помню, встретился я в одном из кавалерийских корпусов с начальником радиостанции, который явно не понимал своих задач. Когда дело дошло до проверки состояния аппаратуры, он показал свою полную беспомощность. Антенного амперметра на месте не оказалось. Его нашли с разбитым стеклом на полу двуколки. В процессе работы не удавалось перестроить станцию с одной волны на другую.
В конечном итоге выяснилось, что ненадолго до моего приезда в корпусе проводился лагерный праздник, который включал парад кавалерийских полков. В общем строю находилась и аппаратная повозка. На заключительном этапе парада конники галопом промчались мимо трибуны. Лихой радист-кавалерист решил от них не отставать. Стоит ли после этого удивляться, что станция была выведена из строя? Пришлось срочно ремонтировать ее...".

[Александр Хрисанов]

Я про 5АК сделаю отдельную тему, с подробными фотографиями.

[PROF61]

Кстати о приборах термической системы... Биметалл что ли ? Указатель температуры масла на "горбатом" ЗАЗе не из их числа ?

[barfly]

для вч наверное применялись приборы тепловой системы с платиновой проволокой http://www.elwiki.ru/sites/default/file ... -154-2.jpg
