АМПЕРМЕТР ПОДКЛЮЧИТЬ?? Э514 (НАЗВАНИЕ ПРИБОРА)

[martyn]

НАЙДЕН вот такой амперметр (пользуюсь цифровым), но тем не менее.

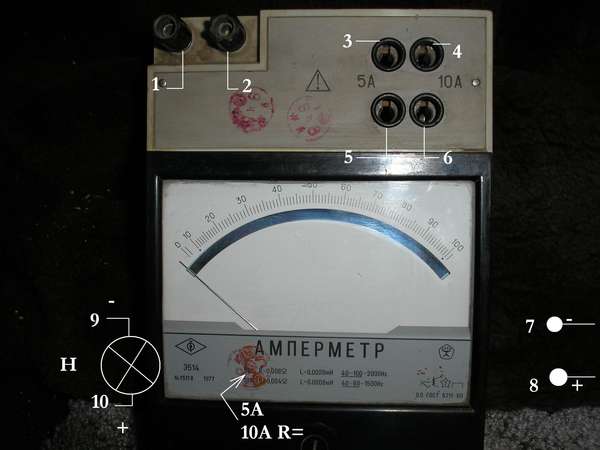

произвожу замеры ПОСТОЯННОГО тока напряжением не более 15вольт и силой тока до 1А. на точках 1 и 2 маркировки нет. как подсоединить данный прибор к моей цепи не соображу (лампа в моем случае- нагрузка постоянного тока). знаю, что должен быть подключен последовательно.
ПОДСКАЖИТЕ может данный прибор расчитан на работу только с переменным напряжением (к стыду не знаю маркировку в правом нижнем углу шкалы!!- добавлено фото ниже). в перемычки 5А и 10А входит стандартная штепсельная розетка (видимо может выполнять роль перемычки???).
если прибор работает только с переменным напряжением подскажите как подключить при условии, что это цепь переменного напряжения!!!
привожу нечитаемые строчки указанные стрелкой:
5A R=0.008OM L=0.0028mH 40-100-2000Hz
10A R=0.004OM L=0.0008mH 40-60-15000Hz
НИЖЕ ЕЩЕ ЕСТЬ ФОТО
-------------заранее благодарю
зы. методом тыка пробовать не хотел! приборище весу адского и размером форматного!!! (140х190)

[martyn]

добавлено изображение правого нижнего угла шкалы прибора

[martyn]

все эти обозначения (изображенные значками в правом нижнем углу прибора) я читаю как: постоянное, переменное напряжение, шунт, перемычка.

[TIMIK74]

Вообщето амперметр включают в разрыв цепи (последовательно).
3и 5, 4 и 6 скорее всего перемычки переключения пределов измерения максимальных 5а и 10а. хотелось бы знать какой ток мерить и где? и еще бы попробовать по гуглить по названию прибора, может что нибудь отыщется.

[TIMIK74]

не понятно что за контакты 7,8 и 9, 10

[martyn]

7 и 8 подводимое напряжение, а 9 и 10 подключаемая нагрузка.

[martyn]

название прибора- Э514. прежде чем ответить- прочитайте внимательнее вводную часть (постарался изложить пОлно). хотя может, что то упустил.

[Александр Хрисанов]

martyn Читайте инструкцию вот здесь:

http://download.qrz.ru/pub/hamradio/sch ... E-513.djvu

[Diogen]

martyn!

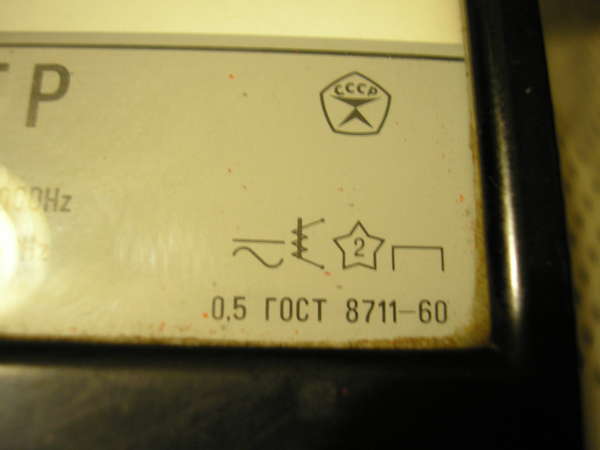

Небольшое пояснение к маркировке в правом нижнем углу измерителя:

1. "Черта и синусоида под чертой" говорит о том, что прибор предназначен для измерений в цепях как постоянного, так и переменного тока (диапазон частот переменного тока, в котором гарантируется заданная точность измерений, указан чуть левее на шкале прибора);

2. Знак "катушки с сердечником" говорит о том, что прибор электромагнитного принципа действия, т.е. представляет собой катушку, в которую втягивается сердечник из магнитного материала (говоря упрощённо - электромагнит, соленоид);

3. Знак "цифра в звёздочке" обозначает электропрочность между измерительными цепями и корпусом прибора;

4. Знак, похожий на букву "П" означает, что рабочее положение прибора, при котором гарантируется заявленная точность показаний - горизонтальное;

5. Цифра "0.5" - погрешность показаний (в процентах), относительно конечного значения шкалы, т.е "Класс точности".

Вся остальная информация исчерпывающе изложена в материале по ссылке Александра Хрисанова.

Note: Цифровые приборы, работающие по принципу "измерение_дискретизация (т.е. преобразование аналоговой величины в цифровую форму)_выведение на дисплей", далеко не всегда удобны для отслеживания меняющихся во времени напряжений и токов. А вот стрелочные приборы позволяют,зачастую, очень наглядно судить обо всех колебаниях и "тенденциях" измеряемой величины. Посему, свой старенький советский тестер "ТЛ-4" выбрасывать ни за какие "коврижки" не собираюсь. Так что, ув. martyn, не стоит переживать по поводу того, что "опустились до такой древности", как стрелочный прибор!!!

[martyn]

благодарю диогена за солидарность и поддержку. именно о наглядности (в некоторых в случаях) я и говорю. мне это (для некоторых работ) НАГЛЯДНЕЕ.

[martyn]

выделено красным мной!!
и что это прояснило ситуацию????? ПЕРЕМЫЧКА ГДЕ??

[Александр Хрисанов]

Там в инструкции есть схема, из которой понятно про перемычки.

[martyn]

на страх и риск выполнил следующие соединения
(автомобильная лампа 12вольт 1ампер, источник питания- мотоаккумулятор 12 вольт 9а/ч)
РЕЗУЛЬТАТ: лампа горит, прибор не дернулся ни в одну из сторон (стоИт на нуле). ноль откалиброван- стрелка не заклинена.
ВОПРОСЫ
1) правильно ли выполнены соединения
2) означают ли эти результаты, что прибор не исправлен????
(я полагал, если прибор "пробит", то и лампа не загориться)
или я где то ошибся????
а ведь по сути весь вопрос "яйца выеденного не стОит", а советов дельных нет, где должна быть установлена перемычка и куда подать напряжение? нда!

[ВасилийР1-68]

в правом верхнем углу расположены перемычки. Но не такие, как Вы сделали на последнем рисунке-схеме. Если вглядитесь в каждое из отверстий, то увидите по окружности две половинки внутреннего стаканчика. Родная перемычка представляет собой толстый латунный стержень немного на конус с пластмассовой ручкой. Таких перемычек-стержней два, они очень плотно ( так точно сделаны под диаметр отверстий) вставляются в гнезда вертикального ряда на соответствующий предел измерения и в каждом из этих двух отверстий перемыкают соответствующие полустаканы ( а не верхнее отверстие с нижним - как показано на последнем фото-рисунке.
Удачи в экспериментах.

[Diogen]

martyn!

Схема несколько не согласуется с тем фото, что Вы привели! Согласно схеме должны быть четыре пары гнёзд (8 гнёзд), а на Вашем фото только 2 пары гнёзд (4 гнезда). Возможно, это какая-то более поздняя модификация.

Прибор штатно должен быть укомплектован двумя вилками - без этих вилок измерение невозможно! Если вилок нет, то их можно самостоятельно изготовить из любых сетевых вилок (если расстояние между гнёздами равно 20 мм!): припаиваете к контактам вилки очень толстые провода (чем толще - тем лучше; можно даже несколько проводов впараллель), собираете корпус вилки и вилка готова.

Процесс измерения токов:

1. Вставляете одну вилку в гнездо "10А";
2. включаете амперметр в разрыв измеряемой цепи;
3. Если показание прибора находится в левом конце шкалы (до 5А), то переключаете предел измерения. Для этого вставляете вторую вилку в гнездо "5А" и только после этого вынимаете первую вилку из гнезда "10А". Таким образом ток в измеряемой цепи не прерывается.

Прим.: Если Вас не волнует разрыв цепи, то можно вставлять вилки и поочередно - вынимаете одну и вставляете другую. (Вилки выполняют роль переключателей пределов измерения!!!)

Note: Меня несколько смутило то обстоятельство, что у Вас горит лампочка и без вставленных вилок! Возможно, это действительно модифицированный вариант прибора, не нуждающийся в такой определённой последовательности установки вилок-переключателей?!!

Смею надеяться, что удалось правильно разобраться в принципах работы с прибором! Но если ошибся - извините великодушно!
С уважением.

[Diogen]

Ну вот! Пока я кропал свой пост, на вопрос очень грамотно ответил ВасилийР1-68. Надеюсь, что совместнами усилиями мы сможем помочь товарищу в решении проблемы!

[ВасилийР1-68]

на днях внимательно вчитался в тех.описание аналогичного прибора - более свежей модели (амперметр Э539 на 5-10 А). Так там есть указание, что такая система коммутации пределов (четыре точки двумя перемычками-клиньями) хотя и сложная, но позволяет не разрывать цепь при переключении-перестановке перемычек. Попробуйте отследить по схеме последовательное вытаскивание перемычки из одного отверстия и перестановку в соседнее. А затем вторую перемычку также переставить...

[martyn]

СПАСИБО ОТВЕТИВШИМ!!!! НО плывем дальше

поскольку меня интересовало напряжение до 5А я возился с одной заглушкой (василию- стандартная вилка горизонтально не лезет - только вертикально, именно это и дало мне повод полагать, что заглушка вертикальная, но увы)на схемке дал размеры. перемыкал горизонтально- эффект нулевой. "писец движку измерителя"- подумал я.
но тут вмешался "его величество случай". коротнул собранную на соплях смему- стрелка среагировала!! катушка жива!!
катушка то жива, результат ноль!
поскольку всех ужЕ достал, оставалось последнее- разобрать!!!! да простят меня специалисты я вскрыл амперметр.
вот такая картина открылась моим глазам при вскрытии!!!!

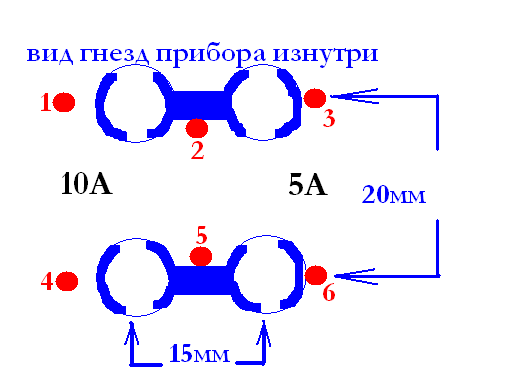

контактов не 4, а аж 6.
что дальше ума не приложу (а вариантов то сколько теперь!!??) замыкай- не хочу!
ребята какие варианты??? ответ хотелось бы получить в виде (вариантов перемычек на 5А)
ПРИМЕР: (1-2, 5-6) или
(1-5, 2-6)
ЕЩЕ РАЗ СПАСИБО ВСЕМ СОЧУСТВУЮЩИМ!!!!
в идеале посмотреть бы на эту пресловутую заглушку (У МЕНЯ ЕЕ НЕТ !!!!!- ИМЕННО В ЭТОМ ТО И ДЕЛО)
совместными усилиями мы (я думаю) его победим!!!! ура!

[martyn]

ЛАМПА БЕЗ ПЕРЕМЫЧЕК НЕ ГОРИТ !!!!!

[martyn]

появились сомнения, а не сжег ли я прибор КЗ. выполнил следующее: вставил один ШТЫРЬ в одно из гнезд 10А (выполнив тем самым перемычку 1-2) и на долю секунды параллельно (не ругайтесь) входу подал напряжение от СТАРОЙ (и изрядно севшей) 1,5V пальчиковой батарейки. стрелка прибора отклонилась!! прибор пока жив.

[alekssey]

Приветствую!

Читал вчера про Ваши мучения. Сегодня притащил картридер на работу, чтоб фотки сделать.

Итак, возьмём похожий прибор, такой же тоже вроде есть, но искать не охота



При измерении на пределе 5А перемычки устанавливаются так:

При измерении на пределе 10А перемычки устанавливаются так:

Перемычки выглядят вот так:

То есть перемычки замыкают контакты 2-3 и 5-6 для 5А и 1-2 и 4-5 для 10А (согласно рисунку в 6 утра )

Могу найти такие перемычки, если очень надо...

Схема подключения источника питания и нагрузки к зажимам 1-2, которую Вы рисовали вчера вечером верна.

Ещё вот какой вопрос: Вы говорите, что будете измерять ток до 1А. При использовании этого прибора на пределе 5А при токе 1А стрелка будет отклоняться до 20 делений. Таким образом, если Вам нужна точность измерения, этот прибор не сможет Вам её обеспечить. Для максимальной точности измерения необходимо, чтобы считывание показаний проводилось при отклонении стрелки в пределах середина - конец шкалы. Для этого может быть использован прибор с пределами измерения 1, 2 А:

Удачи в экспериментах!

[alekssey]

поскольку меня интересовало напряжение до 5А

И не путайте, пожалуйста, напряжение и ток. :?

[Diogen]

Вот же, блин, гнидостная задача - в трёх соснах запутались!!!

martyn!
Фото, которое привёл alekssey, абсолютно верно отображает положение коммутационных перемычек на соответствующих пределах. Из строя прибор, при всех возможных вариантах коммутации, выйти не должен! Собственно говоря, сама измерительная головка представляет собой чисто механический прибор. Имеется какой-то соленоид с четырьмя обмотками, которые и коммутируются штырями-перемычками. При прохождении тока в соленоид втягивается ферромагнитный сердечник. Механическое перемещение сердечника, посредством каких-то тяг, передаётся на стрелочный измеритель, вызывая отклонение стрелки. Вроде бы, вот такой принцип работы прибора у меня нарисовался!

[Diogen]

martyn!
В конструкции прибора (да и в зип прилагается) имеется растяжка (пружина?), пртиводействующая втягиванию сердечника в соленоид. Посмотрите, всё-ли там на месте и в порядке!

Судя по описанию, имеется какой-то успокоитель измерительной системы, состоящий из двух алюминиевых дисков, между которыми находится силиконовая жидкость (ПМС500). Посмотрите, не заедает-ли там что-либо!

Кстати, полярность подаваемого тока не должна иметь никакого значения: в конструкции прибора отсутствует переключатель "постоянный-переменный ток", а на шкале прибора имеется значок "черта_и_синусоида", говорящий, что прибор может измерять как постоянный, так и переменный ток. Вероятно, используется соленоид с так называемым "рассчеплённым полюсом". А такому соленоиду безразлично, при каком токе и при какой полярности тока срабатывать!

Вот, собственно и всё, на что моей фантазии хватило!!!

С уважением.

Note: Конструкция соленоида не обязательно должна повторять классическую схему "катушка_втягивающийся сердечник" - возможны и более изощрённые варианты конструкции!

[GED]

Привет,есть похожий прибор, но без шунтов, а с переключателем, постоянно пользую при измерении тока и постоянки и переменку.
Доволен. Но он до 1 ампера.

[alekssey]

полярность подаваемого тока не должна иметь никакого значения

Да, виноват, зарапортовался, для этого прибора не важна полярность. :oops: Подправил предыдущий пост.

По конструкции прибора на ферромагнитный сердечник, соединённый со стрелкой действуют магнитные поля двух катушек. На сердечник со стрелкой также воздействует момент возвратной пружины, направленный в обратную сторону и успокоитель для предотвращения вибрации стрелки и плавности изменения показаний.

При неисправности возвратной пружины стрелку амперметра будет зашкаливать при любом значении протекающего тока. При отсутствии жидкости в успокоительной системе стрелка будет слишком резко реагировать на изменения тока, что неудобно при снятии показаний. Также при неисправностях или загрязнённости любых частей подвижной системы могут наблюдаться застревания стрелки.

Любые положения перемычек не опасны для прибора при условии того, что ток в цепи не превышает максимально допустимого для прибора.

В процессе измерения недопустимо вынимать сразу обе перемычки, так как это разрывает измеряемую цепь, что при протекании больших токов может вызвать возниконовение электродуги в месте разрыва.

Удачи в экспериментах!

[martyn]

уважаемые коллеги, сотоварищи, братья!!!!
суть вопроса родилась из следующего: притащили сей прибор, возьмешь- бери, нет- на помойку (ни ЗИПов, ни чипов, ни дипов, ни перемычек, ни описалово, просто голый!!
ввиду того, что я was born in USSR (чем и горжусь по сей день и гордиться буду) возникла задача спасти (или попытаться) этот прибор от неминучей гибели. чем и был озадачен (и озадачил вас). вид, вес, габариты, состояние, исполнение, качество прибора просило- спаси!!!! (я думаю меня поймут и поддержат все).
"четыре дырки- делов то"- подумал я и начал готовить перемычки. ИНТУИТИВНО угадывалось, что это 3-5 (5а) или 4-6 (10а) (самое первое фото). я предполагал, что роль перемычки может выполнить закороченная сетевая вилка (или две)(она подходила и по формату и по расположению (стоя, а не лежа!!!). вот тут все и началось: и так и сяк и никак!! после этого пришлось бросить клич о помощи здесь в надежде получить ПРАКТИЧЕСКУЮ помощь.
РЕБЯТА, ДРУГИ, СОРАТНИКИ ПРИБОР ЖИВ И РАБОТАЕТ !!!!!
повторюсь я "рожден в ссср" и поэтому ОГРОМНОЕ СПАСИБО ВСЕМ!!!!!

ОСОБАЯ И ГЛАВНАЯ роль в спасении прибора ALEKSSEY (СПАСИБО отдельное). спасибо за предупреждение о ПОВЕДЕНИИ прибора- действитель важно! именно он дал самый содержательный, практичный и иллюстрированный ответ!!!!! (лучше один раз увидеть, чем сто раз услышать- вот уж во истину!!!!!!). спасибо и за предложение поделиться перемычками (простота изготовления и сложности при переправке того, право, не стОят).
СПАСИБО DIOGENу как откликнувшемуся и принявшему бой вторым (не последним ) эшелоном!
ВЫРАЖАЮ БЛАГОДАРНОСТЬ ВАСИЛИЮР1-68 как принявшему участие в боевых действиях.
не забыт и АЛЕКСАНДР ХРИСАНОВ, откликнувшийся первый и оправивший меня учиться в школу. СПАСИБО (спасибо за ваши ссылки и программку).
GEDу как наблюдавшему бои из кустов!

я не подозревал, что будет такая дискуссия и я напрягу столько народа.
ответ то заключался в 9 (девяти) символах, считая пробелы (2-3 и 5-6). И ВСЕ!! именно такой ответ (в таком виде) я рассчитывал получить в САМОМ начале, очень коротко и всё, а посмотрите, что получилось.
ПРОШУ ПРОЩЕНИЯ У ВСЕХ У КОГО ОТОРВАЛ СТОЛЬКО ВРЕМЕНИ И СТАРАНИЙ !!!! ВАЖЕН РЕЗУЛЬТАТ. А ОН НАЛИЦО. ВЫ (именно ВЫ) спасли достойную технику и дали ей вторую жизнь. ЭТО НАША ЗАДАЧА.
ЕЩЕ РАЗ ВСЕМ СПАСИБО (персонально вроде никого не забыл), наблюдавшим за баталией за моральное сопереживание.
