Реставрация Электроника 302-1

Сообщение

Maximus1988 · #551

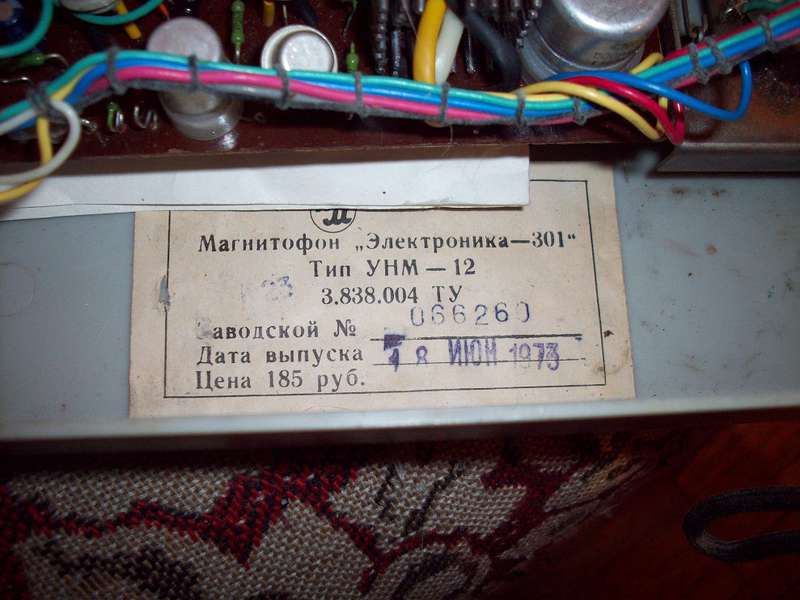

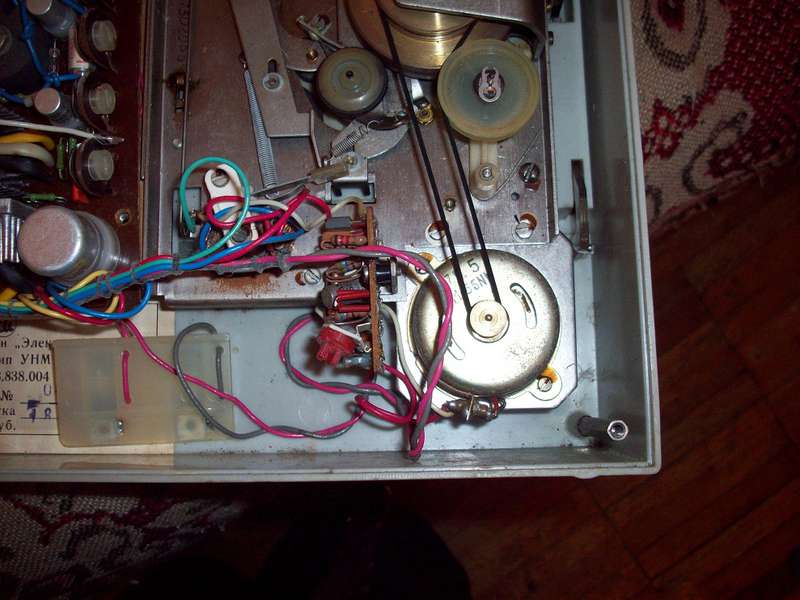

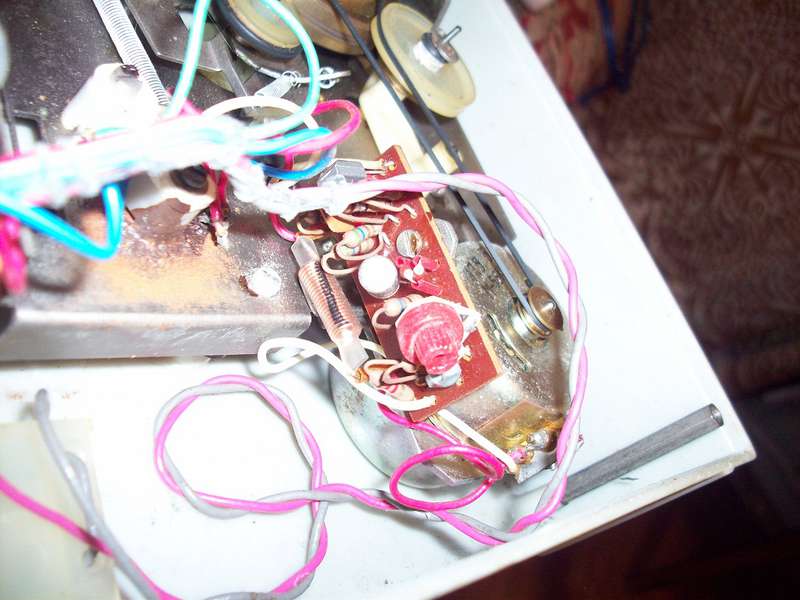

А я за свою 301-ую взялся. Нашёл её лет 10 назад на дачной помойке и только сейчас руки дошли. Играет тихо и фон 50 Гц из динамика. Вот что внутри у ней:

Механизм у них, получается, японский. И то, что клавиши перемотки не фиксируются, это самурайское нищебродство, а не отечественное. На моей, правда, ЛПМ уже доработан напильником.

protol · #552

Maximus1988 писал(а):А я за свою 301-ую взялся.

Редкая машинка!

Maximus1988 писал(а):Механизм у них, получается, японский.

Механизм отечественный. Движек со стабом японистый.

Kirillius · #553

Maximus1988

Нашёл её лет 10 назад на дачной помойке...

_

у 302_ых сложная судьба, у большинства наверно, "на грани"
_я свою тоже нашёл на свалке_

Maximus1988 · #554

protol писал(а):
Maximus1988 писал(а):Механизм у них, получается, японский.
Механизм отечественный. Движек со стабом японистый.

Головы тоже Японь.

А ещё там на ЛПМ сидит минус, а на массе платы плюс, и они друг от друга изолированы картонкой, без которой ничего не запустится

protol · #555

Maximus1988 писал(а):А ещё там на ЛПМ сидит минус, а на массе платы плюс, и они друг от друга изолированы картонкой, без которой ничего не запустится

То же самое в транзисторном варианте Э-302.

Shrike · #556

подскажите что и чем нужно смазать при восстановлении 302

kvv12 · #557

Shrike писал(а):подскажите что и чем нужно смазать при восстановлении 302

чем угодно можно мазать.Только там не мазать надо ,а восстанавливать всю резину сначала,перетрехать механизм,заменять электролиты.А мазать уже потом

Максим · #558

Надо для товарища карту точек смазки начертить

Смазывать бытовым маслом можно, для швейных машин например, продается в хозмагах.
А в первую очередь заняться электронной частью магнитофона, а потом уж ЛэПэМэ.

VeschiiOleg · #559

Maximus1988 писал(а):И то, что клавиши перемотки не фиксируются, это самурайское нищебродство, а не отечественное

Механизм Филипс 70х гг, модель точно сейчас не назову, но мы её нашли здесь на форуме. стоял во многих магнитофонах в частности Телефункене и многих японских. Производился позже в ВНР (завод BRG, Будапешт) и закупался по программе кооперации пр-ва стран СЭВ. Головки должны стоять тоже мадьярские и ГУ и стиралка, движок обычно был либо мадьярский либо японский.

В поздних 302 возможно был и ЛПМ советского пр-ва, но внешне отличий нет, даже марки металлов точно такие же, что очень странно.

Shrike · #560

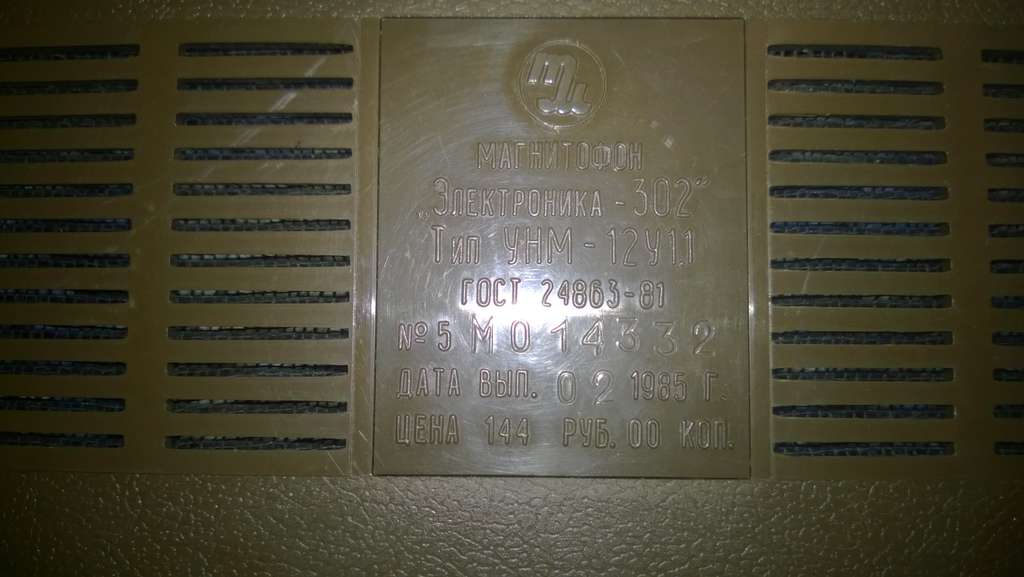

скачал паспорт на 302 элку 1981 года. на шильдике моёго мафона 1985год. тип УНМ-12у1.1
паспортная схема пасположения элементов не совпадает с обозначениями на плате моёго мафона.
может подскажите где взять подходящюю схему

Максим · #561

Ну очевидно это Электроника 302-1, ищите для этой модели схему, на сайте была...

VeschiiOleg · #562

Не 85г, это еще классическая 302, самый массовый выпуск.
301-1 появилась в конце80-начале 90х гг

Максим · #563

Что то неладное

̶Э̶т̶о̶ ̶3̶0̶2̶-̶2̶ ̶п̶о̶я̶в̶и̶л̶а̶с̶ь̶ ̶в̶ ̶к̶о̶н̶ц̶е̶ ̶8̶0̶-̶х̶,̶ ̶а̶ ̶т̶о̶ч̶н̶е̶е̶ ̶в̶ ̶1̶9̶8̶9̶ ̶г̶о̶д̶у̶,̶ ̶а̶ ̶о̶б̶ы̶ч̶н̶у̶ю̶ ̶Э̶л̶е̶к̶т̶р̶о̶н̶и̶к̶у̶-̶3̶0̶2̶ ̶с̶н̶я̶л̶и̶ ̶с̶ ̶п̶р̶о̶и̶з̶в̶о̶д̶с̶т̶в̶а̶ ̶в̶ ̶1̶9̶8̶4̶

Максим · #564

Моя :http://photo.qip.ru/users/makc42006/365 ... ode=xlarge

Shrike · #565

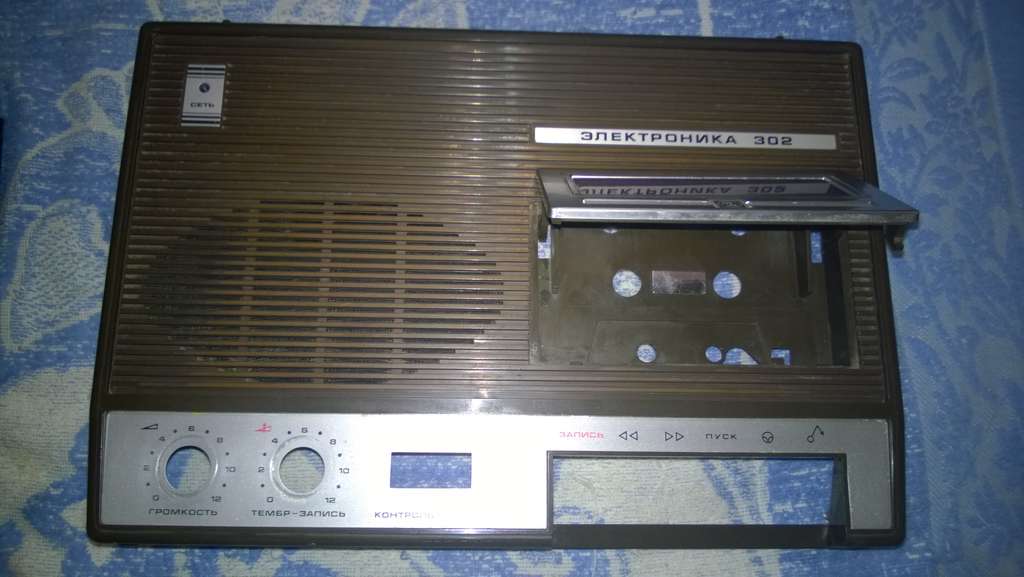

моя как у protol на аватаре

Shrike · #566

Максим писал(а):Моя как рас из последних http://photo.qip.ru/users/makc42006/365 ... ode=xlarge

Красивая!
Чем ты её так натёр?

Максим · #567

УНЧ на УН7 или на транзисторах?

Shrike писал(а):Красивая!
Чем ты её так натёр?

Спасибо, ничем не натирал просто помыл, она была домом для тараканов

Shrike · #568

фотки попробую выложить

Shrike · #569

Максим · #570

На УН7 значит.

VeschiiOleg · #571

Максим писал(а):а обычную Электронику-302 сняли с производства в 1984

Да ладно!

))) Я то время очень хорошо помню! У меня самого 85го или даже 86 года - самый массовый выпуск. А 302-2 это уже 90е гг. Можете смело править Википедию:)))

Вот она, жива до сих пор:

Максим · #572

Значит на сайте ошибка, я тоже с самого начала сомневался оказалось не зря

Максим · #573

Да уж, вспомнил, приятель женился в 1986 году и ему кто то из друзей подарил Электронику-302(разумеется не б\у

), как у Вас на фото.

Shrike · #574

Спасибо
А это схема вроде от Электроники 302-1?

Максим · #575

Электроника-302 была на транзисторах, позднее с УНЧ на УН7, у меня тоже такая.

Shrike · #576

Подскажите на какую головку (которые сейчас продаются) можно заменить родную головку у 302 Элки?

VeschiiOleg · #577

Родную венгерскую головку нужно менять однозначно, ибо только она ограничивала полосу частот этого магнитофона. Заменить можно на любую монофоническую, Маяковскую или Вильмовскую - моно. Можно на японскую импортную, только длинную.

Алексейсамарский · #578

Всегда хотел узнать,из за чего превращаются в "пластилин"резиновые прижимные ролики к тонвалу.Первое моё предположение было это от эфирных масел в одеколоне после профилактики электроники,естественно не после первого раза,а со временем.

Shrike · #579

VeschiiOleg писал(а):Родную венгерскую головку нужно менять однозначно, ибо только она ограничивала полосу частот этого магнитофона. Заменить можно на любую монофоническую, Маяковскую или Вильмовскую - моно. Можно на японскую импортную, только длинную.

Что за ДЛИННАЯ?
Я и спрашиваю у тех кто менял башку, какая именно подходит лучше?

Vilis · #580

Shrike
Длинная, эта та которая имеет общие установочно габаритные размеры со старой .Хотя само тело может быть меньше(короче). Скорее это обычная головка.
Есть еще короткая, она применялась в плеерах,автомагнитолах.
Другими словами, если поставить короткую, то она банально не "дотянется" до кассеты.

VeschiiOleg · #581

Ну да, именно так. Не плеерная а с форм-фактором как в нормальных кассетных деках (ширина х высота х длина).
Я менял на советский сендаст 3Д24.810 с применением переключателя дрожек, чтобы писать моно, а читать стерео. Полоса до 18кГц.
Но Вам надо именно моно головку, чтобы ничего не менять. Есть примерно такой же сендаст 3Д12.120 но только другого завода. Есть Маяковсеие тоже моно. Ищите, в интернете продаются.

Shrike · #582

нашёл 3д12.122 , такая пойдёт?
кто знает ТТХ может поделитесь, а то в инете ничего не нашёл, будто тайна какая-то.

Shrike · #583

подскажите к каким выходам припаиваться?

Shrike · #584

ПАРНИ всё поменял головку, по-сравнению с BRG просто йоу!

Алексейсамарский · #585

Shrike писал(а):ПАРНИ всё поменял головку, по-сравнению с BRG просто йоу!

Помню такую голову,сам юзал,она действительно хороша по ТТХ,почти как маяковская голова.Если не изменяет память то у неё морда из гетинакса(коричневый материал)

VeschiiOleg · #586

Shrike писал(а):нашёл 3д12.122 , такая пойдёт?

По маркировке не Маяковская, но по параметрам лучше венгерской, примерно до 12кГц. Такие встречались штатно в поздних Э-302-2.

Shrike · #587

она чо второго класса?

fireproof · #588

ОНА-ТО- ПЕРВОГО..... А ВОТ МАГНИТОФОН-....

К-Х-М-- ...- ***

С. Михалыч · #589

Shrike писал(а):

Я прям аж спросить стесняюсь... а пассик от чего...

Sulphur · #590

Отдалённо напоминает резинку для денег.

fireproof · #591

будем считать напалечника кольцом

MDN · #592

VeschiiOleg писал(а):
Shrike писал(а):нашёл 3д12.122 , такая пойдёт?
По маркировке не Маяковская, но по параметрам лучше венгерской, примерно до 12кГц. Такие встречались штатно в поздних Э-302-2.

У меня типа такой головы стояла штатная в обычной 302 (коричневая, как на фото наверху) 1986 года выпуска. Я помню ещё немного завидовал владельцам голов BRG, оказывается зря

.

VeschiiOleg · #593

С. Михалыч писал(а):Я прям аж спросить стесняюсь... а пассик от чего...

Да, от этого... Проверено электроникой.

(Вероятно имелось в виду 302ой

)

Shrike писал(а):она чо второго класса?

Штатно 3его.
НО: при замене штатной венгерской бошки на головку 1класса и перестройкой двух контуров входного и на запись на более высокую частоту - из неё вполне можно получить неплохой магнитофон второго класса. Моя Электроника-302 с Монолитом(810) своей штатной схемой пишет примерно до 13...14кГц. Читает еще шире.
Динамик эти частоты ещё воспроизводит.

Max-R · #594

MDN писал(а):Я помню ещё немного завидовал владельцам голов BRG, оказывается зря .

Сейчас-то уже пофиг, а вот тогда обидно было... ))

MDN · #595

Max-R писал(а):
MDN писал(а):Я помню ещё немного завидовал владельцам голов BRG, оказывается зря .
Сейчас-то уже пофиг, а вот тогда обидно было... ))

Хе-хе. Зато у моего с завода японский мотор стоял

.
А вообще магнитофон очень крепкий, моим чуть ли не в футбол играли, живой однако. Да и сколько я его сам ковырял паяльником, ничто его не брало. До сих пор у родителей лежит, потрёпан жизнью конечно, пассика нет, крышка кассетоприёмника потеряна...

asnazpost · #596

Всем добрый день.
Нашел у родни Электронику 302 внешне в приличном состоянии, задался целью ее восстановить. Все электролиты заменил сразу, растекшийся резиновый ролик и пассик заменил, механику почистил, смазал. И магнитофон заработал.
Теперь хочу заменить BRG головку, нужен совет. Есть 2 головки - 3Д12.122 (пермаллой) и 3Д12.142 (сендаст). Вроде обе первого класса, какую посоветуете?
"...перестройкой двух контуров входного и на запись на более высокую частоту..." О каких контурах идет речь? На какую частоту их надо настроить?

fireproof · #597

СТАВЬТЕ ЛЮБУЮ.... у которой зазоры меньше видны... может и не надо ничего подстраивать

VeschiiOleg · #598

asnazpost писал(а):какую посоветуете?

Сендаст.

Первый контур образован индуктивностью головки и параллельным конденсатором. Второй - с отдельной катушкой - стоит в усилителе. Оба штатно настроены на 10-11кГц. Вот их надо настроить подбором кондюков на новую верхнюю рабочую частоту. Для сендастовой головки можно настраивать на 14-15кГц.
Низкая частота ГСП (60кГц) не позволяет получить особо широкую полосу записи, но 14кГц вполне. После замены головки желательно магнитофон ещё и подстроить (уровень воспроизведения, ток записи и подмагничивания). Но это если все по-науке делать.

asnazpost · #599

"Первый контур образован индуктивностью головки и параллельным конденсатором."...

Вот это и вызвало некоторые непонятки. Так ДОЛЖНО быть, но я так и не нашел, где на схеме конденсатор параллельно головке?
Нижний по схеме вывод головки через переключатель соединен с общим проводом, а верхний через контакты переключателя и кондер С5 подключен к базе VT1.

Забыли нарисовать или самому надо поставить?

FAI4 · #600

Я бы пермаллой поставил.

С ней звук "роднее" будет...
