Реставрация Электроника 302-1

[VeschiiOleg]

Да смотрел сейчас 9.90 вольт,было раньше 14 вольт

9.9 В, наверное, в рабочем режиме с переключателем в положении "сеть", а раньше либо в холостую, либо переключатель в батарейном положении.

На холостом 14, под нагрузкой 12.
10В это мало для работы стаба, надо перепад в 2-3В, что-то жрет....

[svk]

На холостом 14, под нагрузкой 12.
10В это мало для работы стаба

Если это ко мне, то читаем

9.9 В, наверное, в рабочем режиме с переключателем в положении "сеть".

Если магнитофон находится в рабочем режиме, то на клеммах БП напряжение должно быть таким же, как на выводах стабилитрона Д815Г, а именно, в пределах 9-11 В, при номинальном 10 В. К примеру, на моем магнитофоне (замерял при профилактике), напряжение на БП холостое 14.1 В, в режиме воспроизведения 10.8 В. При современном напряжении в сети, напряжение на стабилитроне будет ближе к верхним пределам.
Чтобы не быть голословным, да и просто проверить исправность стабилитрона.
Напряжение сети 224 В. Холостой режим БП- 14.5 В.

В режиме воспроизведения в зависимости от громкости 9.5-10.5 В.

[VeschiiOleg]

напряжение должно быть таким же, как на выводах стабилитрона Д815Г,

С чего это вдруг? Должно быть падение напряжения на резисторе 2-3В. Иначе не будет работать стабилизатор.

[svk]

С чего это вдруг? Должно быть падение напряжения на резисторе 2-3В.

Да, согласен, мои замеры на входе параметрического стабилизатора, "+" на резисторе.

[vitalik101]

Сделал замеры.Сеть розетка 235 вольт.Блок питание без нагрузки 9.92в.С нагрузкой 11.68в измерял на бат клемах включеным плее.На прикрученым лпм стабилитроне 10.07в.На переключателе рядом с мотором.навыводах 11.65в.

[svk]

Блок питание без нагрузки 9.92в.

Здесь вопрос, БП отсоединен от колодки питания?

[vitalik101]

svk, да отсоединен и при вставленой колодки.но кнопка плей не включена.

[svk]

svk, да отсоединен и при вставленой колодки.

Как-то звучит двояко Т.е. при замере без нагрузки, БП отсоединен от колодки выходящей из магнитофона?

[vitalik101]

svk, извиняюсь БП отсоединен от колодки и вставленой без разницы.

[vitalik101]

БП отсоединен от колодки и вставленой колодкой.Без разницы.

[svk]

БП отсоединен от колодки и вставленой без разницы

Ясно, если бы различалось, то можно было грешить на какую-то цепь в магнитофоне. А так вообще непонятно, как то может быть, что с нагрузкой напряжение выше. Сделайте два замера авометром сопротивления между выводами колодки без блока питания, при включенной и выключенной клавише воспроизведения.

[VeschiiOleg]

Блок питание без нагрузки 9.92в.С нагрузкой 11.68

Где-то что-то не так...

[svk]

Где-то что-то не так...

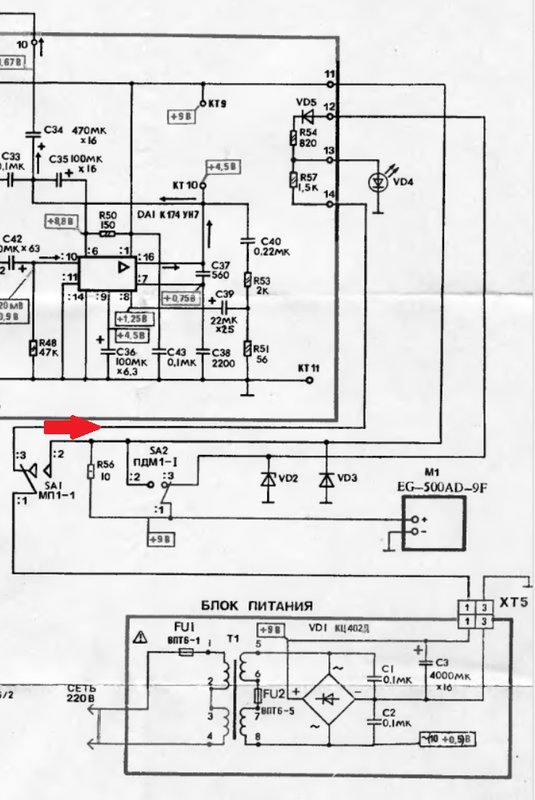

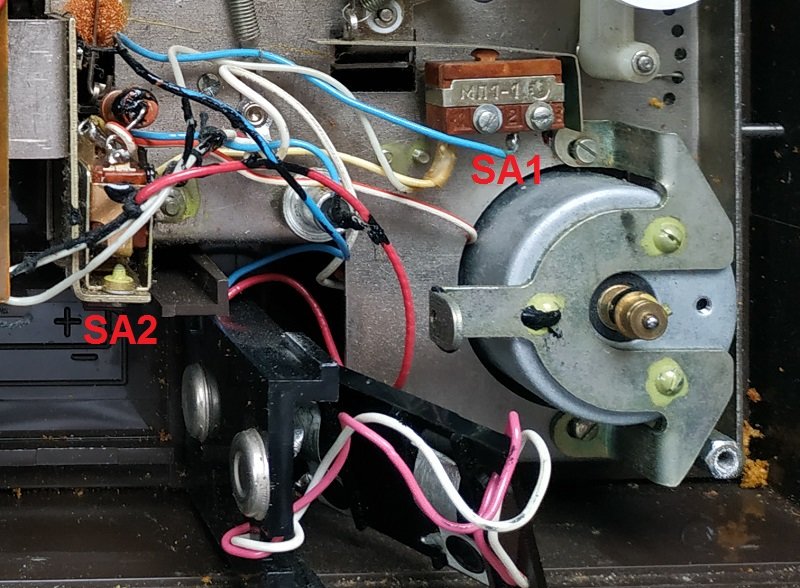

Если бы схема была точно такой, то при выключенном механизме, через контакты переключателя SA1 питание от БП уходит на светодиод "сеть" и тогда можно было подозревать эту ветвь.



Не знаю как у vitalik101, но на моем светодиод в БП и эти контакты SA1 не задействованы.

[vitalik101]

svk, наверное тоже самое и у меня
Не стал проверять ведь работает блок питание.А вот начинаю привыкать еле заметный гул на мин громк.Все же интересно я думаю на имс.

[vitalik101]

svk, Вашем уже меняли имс видно было.

[svk]

svk, Вашем уже меняли имс видно было.

Не думаю, магнитофон был под пломбой.

[vitalik101]

Вроде сделал.без нагрузки 14.95 вольт блок питание.
