Реставрация Электроника 302-1

[vitalik101]

Самый !, -спасибо огромное оторвался провод.появился фон сейчас со звуком разобратся.воможно еще один оторваный провод и нет звука.. Рядом с большим кондесатором.два провода с платы. красный и белый.. Звонится оторванный провод красный на землю.И фон в динамике напоминающий открытый вход фонит.уровень запись стрелка рядом красный зоне.

[Самый !]

vitalik101, я НЕ ЗНАЮ куда какой провод д.б. припаян и тем более по цвету, и у меня НИКОГДА не было данного аппарата.
Провода припаивают ПО СХЕМЕ, а не по цветам.
Ищем в аппарате, куда припаян оставшийся на месте конец, и смотрим по схеме, куда идёт второй, оторванный. Соответственно подпаиваем ПО СХЕМЕ.
Возможно это и есть провод от R43 линейного выхода к динамику: поэтому фонит, а звука нет.

Схемы- понимаете ?

[vitalik101]

Плохо понимаю.к лин выходу.припаял 8 провод к проводу 6.через резистор.ничего неизменилось.фон есть звука нет.Если дотронутся до кнопок лмп или корпуса фон пропадает. провод припаял. где красный кружок. поменял электролиты в районе предусилителя. фон из динамика стал еще громче. Шум при увеличение громк.бывает и треск.рядом с имс не менял.

[Самый !]

Плохо понимаю

так сложно понять, когда обозначения на плате не совпадают с обозначением на схеме.
Сами найдите именно СВОЮ СХЕМУ, мне отсюда сложно понять.

припаял 8 провод к проводу 6

- . Возможно и "угадали"- если были следы пайки, а самого провода нет.
Но опять - наугад, что бы добить окончательно?
Найдите на плате куда это провод идёт: если не совпадают точки, то можно посмотреть к какому элементу он припаян, потом посмотреть и по схеме.

имс не менял.

- она пока вроде живая- я ж писал.
Непонятно, зачем меняли электролиты ...

Ищите РОДНУЮ схему: нормальный комп есть?

[vitalik101]

После замены электролитов стало громче.Появился слабый еле слышимый звук на макс громк.. я посмотрел фото как на другом 302 припаян.Да есть ноутбук.

[Самый !]

Да есть ноутбук.

ну дык начните с того, что найдите ИМЕННО СВОЮ схему.
По ней и будем смотреть.

[vitalik101]

Спасибо. наврядли найду постараюсь.

[Самый !]

наврядли найду

ну почему ?! Личный запрет-табу?
В поисковиках (Яндекс, Гугл, Рамблер, +) забить название аппарата, искать в "поиск" и "картинки".
Долго может, но наверняка найдётся.

[vitalik101]

Есть звук подал с телефона на лин выход.

[Самый !]

если это всё слышно в динамике- значит, скорее всего - ИМС РАБОТАЕТ.
Почему нет звука с кассеты- ещё сто причин: хотя бы ГУ, проводка, тот же переключатель на плате.

вторая часть цитаты.
СХЕМУ и внятную фото платы со стороны паек.
Фотки делаете правильные, чёткие.

[vitalik101]

извините нашел только это.....
. Ничего не менял вот так сейчас.
Какие пойдут?
. видимо доменя меняли.что странно это не родная.почему по центру два контакта замкнута.
Гу от Риги 310 как припаять не подскажите.

[Самый !]

vitalik101,
1) Сглазил: почему фото платы- под углом? Что-то не видно, что бы на ней меняли электролиты- пайки как заводские.

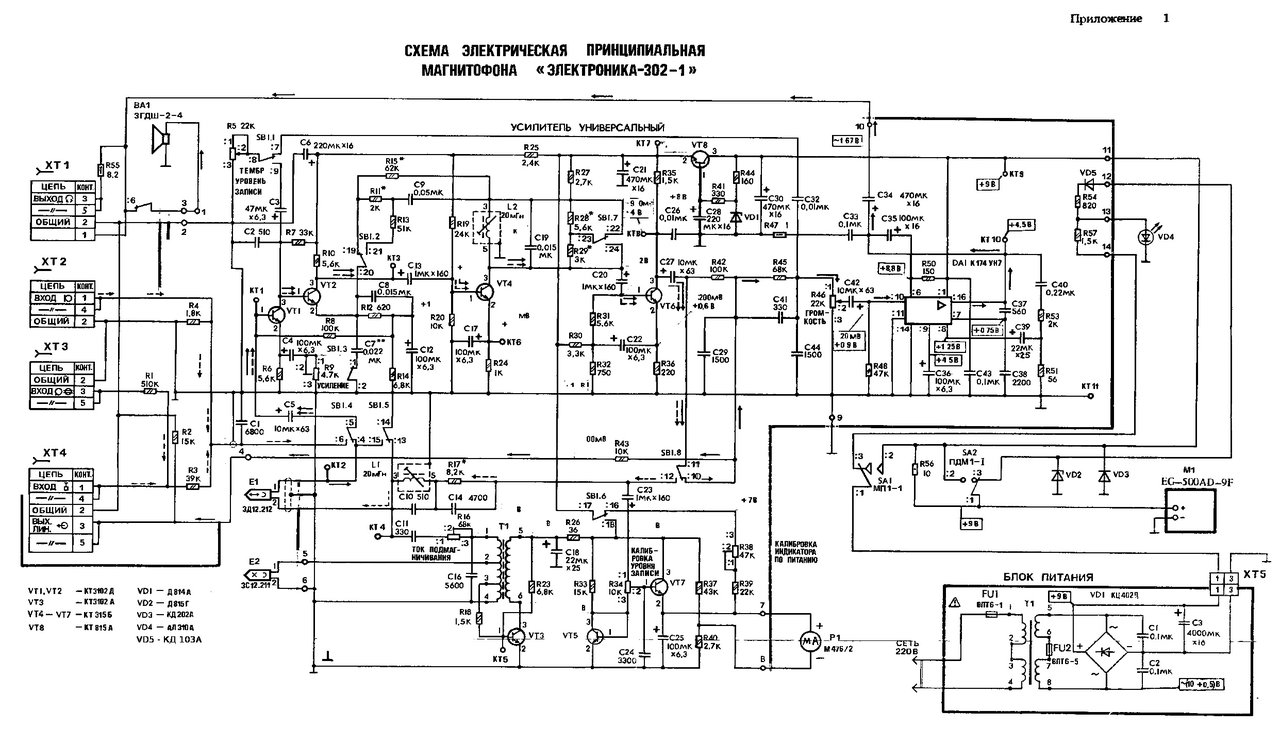

2) Схема- та же самая, что я привёл выше. Но она же не подходит.
3)

Какие пойдут?

на фото чужие СТЕРЕО-головки. У них по 4-ре контакта для 2-х обмоток и соотв. 2-х дорожек.
А в аппарате- МОНО, с одной обмоткой для одной дорожки. На родной два по центру замкнуто- конструктив такой, обмотка всё равно одна.

Зачем собираетесь менять головку: её прозвонили, проверили тестером и она в обрыве?

Или опять - НАУГАД меняем?
4) Если звука ещё нет с магнитофона, проверьте напряжения на VT8.

[vitalik101]

Да на прозвонке диодов показывает 1. Так у меня получилось спаять.

[svk]

Я дал vitalik101 скачать в высоком разрешении фото платы от своего 302, по-моему один к одному.

[Самый !]

Да на прозвонке диодов показывает 1.

что за набор слов?
Надо померять РЕЖИМЫ в схеме по напряжению.

Попробуйте отвечать на каждый пункт ОТДЕЛЬНО.

Я дал vitalik101 скачать

будем надеяться, что он сможет найти "разницу" в проводах 6 , 8 ...

[vitalik101]

А где на гу померить вольтаж? Я только прозвонил гу показывает 1 на тестер.

[Самый !]

А где на гу померить вольтаж?

ЗАЧЕМ ?
О чём это ?!
На голове меньше мВ. переменного напряжения от фонограммы, это скорее никак не померять на ней.

Я сказал "прозвонить"- т.е. проверить СОПРОТИВЛЕНИЕ, а не напряжение. Если она не в обрыве- её трогать не надо.
Если бы был обрыв- аппарат бы фонил прилично.

[svk]

будем надеяться

Будем. Но, без обид, vitalik101 просто не понимает свои действия. На его месте надо в первую очередь сравнить схему, а она весьма похожа на уже приведенную 302-1, со своей платой. Мне не было необходимым сравнивать детально свою, но по некоторым признакам, именно она, 302-1.

[vitalik101]

Очень фонит магнитофон и трещит.да без обид конечно.

[Самый !]

Очень фонит магнитофон и трещит

ну так что-либо можно же было проделать из 4-х указанных мною пунктов.
Жду.

[vitalik101]

Да я все читал огромное спасибо.Поменял гу магнитофон вроде заработал.Просто у нас детском доме у товарища такой был..Я тоже захотел такой сейчас.Вспомнить ностальгия. Послушал час есть некоторые неполадки.Это бывает небольшой гул в динамике при перемотки.При увел громк гул увеличивается .В режиме воспр музыки все нормально

[Самый !]

Это бывает небольшой гул в динамике при перемотки

в этом режиме отводится ГУ от экрана в кассете (под прижимом ленты) и увеличивается нагрузка на мотор.
Можно попробовать "побороться" - но наверно пока не стоит.
Случится что "глобальное"- тогда залезть и сделать заодно, а щас деффект скорее "никакой".

[vitalik101]

Спасибо.я поменял провода у гу стало лучше.И ещё переключатель стоял на бат. Сейчас поставил на сеть.Бывает у кассет не всех плавает пленка.Наверное ролик под замену.И динамик нужно менять на тихой громкости звук как бы искажается.

[Самый !]

Непонятно, какую голову как припаяли: были стерео, а для моно провода без разницы.

Наверное ролик под замену.

Пассик- проверили? Подмотку- проверили?

[vitalik101]

Понятно спасибо не знал.Достал гу brg моно А как отрегулировать подмотку? Пассики жду с Алика.На вид нормальный Пассик.Я пока боюсь лезть в механизмы.

[Самый !]

Пассики жду с Алика

зачем настолько издалека ?! Они есть тут в форуме https://rt21.getbb.ru/viewtopic.php?f=39&t=162452
Как и головки. Пассики можно пересылать в конверте письмом.

Про подмотку уже говорил ранее и с подробностями ссылка была.

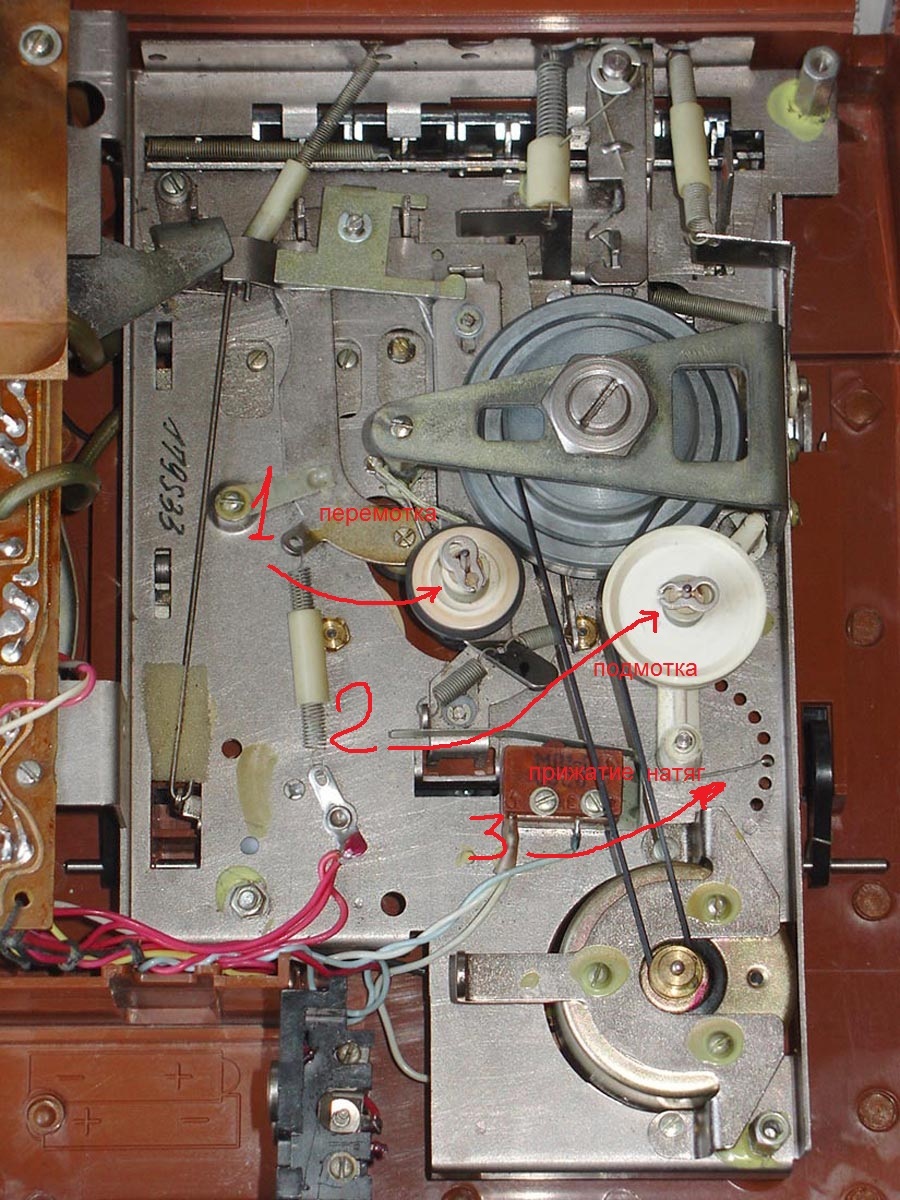

Разница скоростей подкассетного узла и пассика-маховика должна компенсироваться в муфте-фрикционе.
1 и 2 содержат фетры, которые следует чистить. Величина сцепления в муфте (фрикционе)- регулируется сжатием пружины разрезной шайбой.
3- натяг пассика и прижатие к приёмному узлу. Поставить метки, разобрать, почистить всухую фетр и собрать по меткам.
1- залипнет: будет сильно дёргать ленту в перемотке, вплоть до обрыва. 2 залипнет- будет выть скорость и вытягиваться лента из-под ролика, перегужаться мотор.
Если боитесь, и ничего страшного пока нет- лучше не трогать.

Как проверили ролик, что он под замену? Твёрдый стал?
Его ось смазывали?

СПИРТОМ РЕЗИНКИ НЕ ПРОТИРАТЬ.

[vitalik101]

Спасибо все изучаю.Блин испортил наверное.Я не знал и спиртом протер ролик. что теперь менять? Нет пока ничего не смазывал.

[svk]

Блин испортил наверное.Я не знал и спиртом протер ролик. что теперь менять?

Не переживайте, один раз не страшно. Тем более до Вас его не раз чистили.

[vitalik101]

Я не местный.Слава богу я уже расстроился.Уже сколько этот магнитофон пережил и ещё сколько впереди.Я на подкассетый узел надел резиновые кольцо.А было квадратное шайба. есть разница?

[Самый !]

svk, подобных глупостей в инструкциях есть.
Хотите приведу так же, где указано, что чистить надо ОДЕКОЛОНОМ ? Только поискать время надо.

Чистить резину можно раствором- "водка" илм СЛЮНОЙ. В ней есть всё, что надо для растворения грязи и придания липучести ватке-тряпочке.
Но щас есть совсем "чудесные" вещи, как ср-ва для протирки роликов принтеров: чуть ли не "мёртвую" резину иногда оживляют, я пользуюсь.

Есть ли разница- кончено: один- квадратный, другой- круглый.
Без шуток- трудно сказать не видя-не щупая. У квадратного площадь сцепления при меньшем усилии прижатия больше. Это если он ещё не "задубел". "Задубел"- будет наоборот.
Главное, что ролик не должен проскальзывать на нём- иначе "сожрётся" резинка: проскальзывание д.б. в муфте-фрикционе.

[vitalik101]

Как же неудобно головку регулировать,приходится слушать без задней крышки.Кое как намучился этим фрикционам, убегала пленка верх или вниз .После замены электролитов играет очень громко, больше половины не слушаю.Да нелегко настраивать эту технику.Было там новая ещё полбеды.А с моим здесь ещё покапались и отнесли.У нас такие не дёшево стоят,редко попадаются.

[Самый !]

Да нелегко настраивать эту технику

поэтому и перешли на флешки, где ничего не надо "подкручивать".
Начали со сложных механизмов бобинников - и потом воще отказались от механики.

[vitalik101]

На флешки потому перешли дешевле производство.Сделать магнитофон дорого.Хотя на алике видел кассетник ну цена.А в мотор нужно капнуть масло..?Там только одно отверствие.мотор митсуми.Мажу маслом от машинки стрижи для волос.

[Самый !]

На флешки потому перешли дешевле производство

а производство дешевле, потому что НЕТ НАСТРАИВАЕМОЙ и изнашиваемой механической части. Последнее ближе к обслуживанию.

А в мотор нужно капнуть масло

можно, но скорее не попасть куда надо: если только их шприца под внешний открытый подшипник, под насадку на нём. В нижний никак.
В моторе Митсуми отверстие ПОД РЕГУЛЯТОР СКОРОСТИ.
Т.е. под шлицевую отвёртку, туда лить ничего не следует- там электроника.
Поработавшие или просто старые моторы следует перебирать, в той же ссылке ниже viewtopic.php?p=804236#p804236
Мотор тож "стареет" и соотв. наверняка нуждается в переборке.

[vitalik101]

Да сложно не стал лезть.Работает пока и ладно.Если что будем искать мотор.На будущее важное там ничего смазать?.

[Самый !]

На будущее важное там ничего смазать

подшипник скольжения (втулка) тонвала (маховика) и ось прижимного ролика, если его втулка не из пластика.
Наверняка в сети есть схема смазки "полная" и по Эл-ка 302.

[vitalik101]

Спасибо.Да искал нету.есть на 324.Хотел спросить а фетр должен быть приклеен к металлической шайбе?Вот ролик

[Самый !]

а фетр должен быть приклеен к металлической шайбе

абсолютно не помню. Если нет следов-остатков клея, то м.б. просто "вложен".

Данный ЛПМ применялся и в Электроника 301, на https://www.rw6ase.narod.ru/index1/mag_ ... ka301.html
есть ссылка на инструкцию по ремонту https://www.rw6ase.narod.ru/index1/mag_ ... inrem.djvu , а в ней- стр. 39 - 41 смазка.

[vitalik101]

Всем добрый.пожалуйста неподскажите.при включении плэй на мин громкости тихий гул из динамика.так должно быть.?

[svk]

Всем добрый.пожалуйста неподскажите.при включении плэй на мин громкости тихий гул из динамика.так должно быть.?

Добрый день!
Питание от сети. Из динамика не слышно ничего. При увеличении громкости из динамика не гул, а легкое "шипение". Но, примерно, с 30 см слышен тихий шум работы двигателя/механизма.

[A.T.]

Недавно обслужил свою 302. Там в идеале должен быть слышен только шум усилителя, и всё. И то, лишь на большой громкости. Шум механики, когда там особо износа нет, он заметен лишь если ухо приложить вплотную. Пока не почистил и не смазал всё, было слышно с 30 см.

А гул (если это именно гул) - скорее всего высох конденсатор в блоке питания. Или же проползает помеха от двигателя, что тоже может быть. Тоже решаемо заменой конденсаторов или установкой дополнительных, по цепи питания.

[vitalik101]

svk, A.T., Огромное спасибо.Да шум есть если накрутить громк.. Чуть слышен и гул если ухо приложить совсем к динамику.В принципе его и не слышно когда звучит музыка.Проверил блок питание.корпус мокрый вытек электролит.Поменял гул чуть заметный остался..Проверил эл-324 тоже немнога фонит.

[Самый !]

корпус мокрый вытек электролит

может то, что вытекли другие просто не так видно?

[vitalik101]

Там стоят пару пленочных.тоже могут течь? Позже проверю.

[Самый !]

Плёночные не текут, в них нет электролита.
Напряжение с БП от 220в.- смотрели?

[vitalik101]

Да смотрел сейчас 9.90 вольт,было раньше 14 вольт.Не было точно такого электролита.поставил 2000ф 25в.

[Самый !]

Электролит пойдёт.
Но откуда такая разница по питанию стала?
Его полярность не попутана, он не греется ?
Что-то много жрёт- вот и "гудит".

[vitalik101]

СПАСИБО.послушал немнога,да нет вроде ничего не бахнула.. Жрет похоже на имс.да я сам удивился такой разницей.Замененый электролит тоже не новый.

[svk]

Да смотрел сейчас 9.90 вольт,было раньше 14 вольт

9.9 В, наверное, в рабочем режиме с переключателем в положении "сеть", а раньше либо в холостую, либо переключатель в батарейном положении.

[vitalik101]

svk, не измерял без нагрузки сейчас и тогда. на клемах блоке питание.
