Океан-209. Рига-110. и др. Перестройка УКВ на FM

[Pilot-by]

Вот данные; Б-К=261, Б-Э=310 (отрицательный мультиметра на базе). Б-К=0, Б-Э=1049 (на базе положительный). Э-К=1449 (на эмиттере отрицательный), Э-К=0 (на эмиттере положительный).

Не 0, а 1 (я не правильно написал, в других мультиметрах OL).

Тогда транзисторы абсолютно рабочие.

[valera9]

rx56, припааял зарядку от 3310. ничего не перепутал.а сам блок непроверил поверил надписи.а там вместо 3.7 аж 8 вольт. Я так понимаю защиты в приемнике голон нету. И схему не могу найти. А знакомый недавно раннию спидолу пожег.в 220 подключил.

[rx56]

valera9 там зарядки тоже разные бывают. вот месяц назад я одному деду в больницу покупал зарядник для мобилок так на нём было указано что он автоматом определяет какой аккум подключили.
если на 5в то ток даст 3а . если на 9в то 2а и если на 12в то 1.5а и заплатил 450р. когда принёс и подключил к дедовому телефону то тот прекрасно зарядился хотя родная его зарядка давала 5в. я потом её отремонтировал. там переломан был провод прямо перед разъёмом ну и оставил её себе потому что опять может переломатся потому что провод там хреновый.
лучше найди транс и смотай лишние витки на вторичке. это будет куда надёжнее чем чюдить с разными эарядками.
тут в сети нашол кино про ремонт ну очень похожего приёмника как у тебя но там правда транс на 11в.

[valera9]

rx56, спасибо.за видео.почти такой самый приемник только на моем Ам антенна длиннее и лед фонарь иначе. Я свой чуть не спалил этими 8 вольтами вообщем повезло.нашел зарядку на 5 вольт провода припаял на плату. вроде работает.всеже цифровой приемник.никаких помех нет.так нормально принимает Ам не хуже океана.так приятно слушать без помех.не хочет океан работать щёлкает и всё.знаю одно нужно всегда проверять питания блока.такой же видел приемник. но уже с выходом 6 вольт для блока.и зарядника для мобилки.с трансом возиться не хотел тоже сгорает.это все сложно для меня.

[rx56]

valera9 ну тогда поздравляю с успехом.
насчот щолкания в приёмнике. видел ещё одно кино правда там усилок щёлкал. так оказалось что какойто кондюк простреливал причом через равные промежутки времени.

[valera9]

rx56, спасибо.с блоком удобно сутками не выключаю из сети..а так через каждые полчаса нужно было заряжать. на даче океан работал без щелчков.так уж это не электролиты.может какой бойлер щелкает.в чем причина непонятно.насчет вашего видео о ремонте.там питание 3-5 вольт.ну никак не 11 вольт.очень странный ремонт.

[rx56]

valera9 понимаете. если в том аппарате есть транс то скорее всего есть и стаб по питанию да и сам мастер упоминал что нужен транс на 5в ну видать и такой подошол и если не так то всё бы сгорело у него сразу после включения.
у меня стоит веф на столе в кухне и я его подключаю к приставке для цифрового телевидения потому что там есть и радио в цифре с очень чистым сигналом. так при включении и отключении холодильника тоже идут громкие щелчки но они очень редкие и поэтому я както уже и привык а вот японский джи ви си тот если щелкает то гораздо тише.
попробуйте в океане припаять паралельно сетевому разъму кондёр на 0.063мкф и 750в. он должен помочь.

[valera9]

rx56, да быть такое не может.что там не чисто.так он и не показал отчего работает. в инструкции написано и на задней панеле. рабочее напряжение 3 вольта и аккума там на 3.7 вольта посмотрите там нет стабилизатора..помеха идет не от сети а по воздуху.от батaрей тоже щелкает.днем терпеть еще можно. а вечером тихо послушать еще люблю и поспать под музыку.какой увас вэф. как вы подключили к приставке? уменя тоже тарелка. там тоже есть радио.а помоему дживиси китайский посмотрите на заднию этикетку что там написано.

[rx56]

valera9 там с зади на джи ви си есть шилдик на котором указано что изготовлен в испании по лицензии японии и указана модель магнитолы.
кстати в сети на него есть схема но только за деньги а вернее не просто схема а целый мануал на англиском на 25 страниц.
так они на своём сайте выложили только 3 страницы из этого мануала. както странно за такой старый аппарат а деньги просят.
веф у меня 214-й и я специально сделал в нём гнездо типа тюльпан чтобы шнуры от телеприставки подходили. в принципе можно применить любой абсолютно приёмник ведь в нём нужен только унч и динамик. потому что нужен только звук с приставки.
а приставка сделана в китае вот только функция для флешки в нём неработает хотя в мануале указано что должна работать.
и насчот того что мастер там в кино сказал неправду. я както пробовал кипо подключать через регулируемый блок питания в место батареек так при 4 вольтах работал а когда поднял до 6 то просто заткнулся но не сгорел. там в сети есть много кино от этого мастера так что можно посмотреть и сделать выводы насколько он компетентен.
кстати есть такой приёмник как рига-104. который просто ужасен в ремонте так вот в нём питание от батарей 9в а от сети все 14в.
да ещё и всандалили такую гадость как подзарядка батареек от сети. которая для неопытного пользователя только гробит аппарат.
сейчас посмотрел схему веф317 так там с блока питания в аппарат прёт все 16в причом нестабилизированного хотя от батареек всего 9в.

[valera9]

как мы видим везде косяки будь океан вэф или другой.да там есть такое недоработали питание.и во всех моделях вэфа.мне риги вообще ненравятся читал звук и прием никакой. а что за приставка?.попробуйте форматнуть флешку в фат.на сколько гб флешка.? я свой голон слушаю через флэшку. накачал музыки на 14 гб.

[rx56]

valera9 флешка на 8гиг. да скорее всего там вообще эта функция даже не монтировалась и честно сказать она мне и ненужна.

[valera9]

rx56, что посоветуете.хотел доработь свой голон.как сделать работал вайфай.в приемнике есть блутус и usb direct.по идее вайфай адаптер должен работать ?

[Yuliy]

Перестроил блок УКВ "Океан 209" на ФМ. Ничего не отматывал, заменил детали как указано в таблице для Selena B210. Но проблема в том, что слишком большой захват частот (от 86 до 112МГц). Сердечник L4 (латунь) вкручен до упора. С17 стоит 3,9пф (при этом номинале самый меньший захват частот). Подскажите пожалуйста, как уменьшить захват диапазона (чтобы захват был не 25МГц, а 22МГц).

[rx56]

valera9 понимаете я в общем то профан в этих блютузах и вайфаях и поэтому ничего вам в этом плане неподскажу.
а вот насчот перестройки укв на фм в приёмнике ленинград 002-006 вот нашол кино.
кстати у этого автора много всяких интересных внедрений в магнитофоны и усилители в том числе кажется и по вашей теме чтото было причом очень так подробно .
так что зайдите на на его сайт и найдите такое кино. там кажется есть внедрение в маг маяк и в какойто усилитель.

[rx56]

Yuliy чтобы понизить частоту гетеродина вам нужно паралельный кондёр С17 увеличить по ёмкости на 5-10 процентов и тогда верхняя частота диапазона пойдёт в низ к 108мгц а чтобы нижнюю частоту 86мгц поднять выше к 87.5мгц то латунный сердечник в катушке гетеродина вкрутить но так как он уже вкручен то прийдётся смотать один виток с L4 c низу. частота приёма скакнёт в верх и может даже прийдётся сменить сердечник на ферритовый чтобы можно было понизить частоту к 87.5мгц.
латунь и алюминий повышают частоту а феррит и карбонильное железо понижают.

[olegmotov]

С17 стоит 3,9пф

В общем-то rx56, уже ответил.
Напишу примерно то же самое, только более развернуто.
У вас C17 3.9 а по схеме B210 должен быть 4.7. Скорее всего поэтому диапазон шире. Чем больше емкость C17 тем уже диапазон перестройки.
Однако одновременно с сужением диапазона перестройки снижается и частота (емкость больше - частота ниже).
Поэтому для повышения частоты диапазона надо уменьшать индуктивность L4 (если сердечник вкручен полностью, смотать 0,5-1 витка - индуктивность меньше - частота выше). Уменьшение индуктивности L4 не только повышает частоту диапазона, но и расширяет диапазон перестройки.
Именно из-за того, что как изменение C17 так и изменение L4 влияет сразу на два параметра - ширину и частоту диапазона, для точной укладки приходится их настраивать в несколько проходов. Может быть поэтому на заводе и сделали небольшой запас перестройки, чтобы не заморачиваться с точной укладкой по краям шкалы. Поместился на шкалу (настройкой L4) и ладно, а что захватывает немного больше по краям не проблема.

[Yuliy]

но так как он уже вкручен то прийдётся смотать один виток с L4 c низу.

Поэтому для повышения частоты диапазона надо уменьшать индуктивность L4 (если сердечник вкручен полностью, смотать 0,5-1 витка - индуктивность меньше - частота выше).

На L4 ничего не надо отматывать ( у L4 с низу в верх 1.75 витка- отвод-2.5 витка). То есть, на L4 столько же витков как и на Selena B210.

Уменьшение индуктивности L4

Это значит отматывание витка?

а что захватывает немного больше по краям не проблема.

Если бы там не было зеркалок, то да.

[olegmotov]

Это значит отматывание витка?

Да.
Кстати, еще определенное влияние вносят C19 и варикап, в B210 стоит КВ109Г и по емкости может отличаться от того, что стоит в вашем блоке.

[rx56]

Yuliy когда вы задаёте вопросы по перестройке которые являются просто элементарными как например закон ома то создаётся впечатление что вы совершенно не знакомы с принципами работы колебательного контура.
а ведь тут всё совсем просто. при увеличении индуктивности или ёмкости частота контура уменьшается.
и наоборот при уменьшении индуктивности или ёмкости частота контура увеличивается.
и ещё. чем больше витков провода в катушке тем больше индуктивность и чем больше кпе закручен внутрь себя тем больше его ёмкость.
часто начинающие путают длину волны и частоту а ведь это вещи прямо противоположные.
чем выше частота то тем короче длина волны. и чем ниже частота то тем больше длина волны.
на всех старых бытовых приёмниках ради экономии места на шкале указывалась именно длина волны а вот во всей профи аппаратуре именно только частота да и во всех теперь бытовых аппаратах с цифровыми табло конструктивно удобнее указывать именно частоту настройки.
указание настройки приёмника в длине волны уже стало анахронизмом и во всем мире уже от такого отказались.
очень неудобно читать числа настройки на шкале после запятой и резко падает точность в настройке.

[2vlad]

Yuliy когда вы задаёте вопросы по перестройке которые являются просто элементарными, ... то создаётся впечатление что вы совершенно не знакомы с принципами

А прочему "создаётся"? Давно уже всё "создалось"! И с "принципами" - тоже всё ясно: не нужны они ему...

[Pilot-by]

интересно, как там "бракованные" германиевые транзисторы?...

[2vlad]

Pilot-by, да не интересно вовсе...

[Pilot-by]

Pilot-by, да не интересно вовсе...

ну да, но всё же ))))

[2vlad]

Pilot-by, Вы анекдот про геологическую экспедицию и мальчика, воспитанного в "семье дятлов" помните?

[Pilot-by]

2vlad, что то не припомню

[Yuliy]

интересно, как там "бракованные" германиевые транзисторы?...

Купил "нулёвый" УКВ блок для Океан 209, 1977 год выпуска. У него транзисторы стоят на колодках. Вот на этом блоке и буду проверять транзисторы (когда перестрою его на ФМ).

создаётся впечатление что вы совершенно не знакомы с принципами работы колебательного контура.

Вы совершенно правы, я практик (радиолюбитель), поэтому и задаю такие вопросы, в надежде получить квалифицированный совет (помощь). У многих не получается поместить ФМ диапазон в шкалу (почитал на этом форуме), а у меня наоборот, слишком большой захват (запас по краям шкалы).

[rx56]

Yuliy а вы знаете ведь я тоже не профессионал а также как и вы любитель.
но вот интерес к радиотехнике заставил меня ходить в заводскую библиотеку чтобы там в читальном зале сидеть после работы по вечерам и читать те книги которых небыло возможности купить и журнал РАДИО выписать было вообще невозможно.
с деталями была огромнейшая проблема. поэтому досих пор я как человек который пережил голодовку во время войны и теперь собирает даже крошки со стола и сушит остатки недоеденого хлеба разбираю на запчасти найденные на помойках телики и приёмники.
правда этой элементной базой уже не отремонтируеш современную аппаратуру но как раз советскую то аппаратуру даже вполне можно а мне другого и не надо.
а вот сейчас когда в сети можно найти любые книги и по ремонту и по конструированию и по справочным материалам так всем интересоватся просто лафа.
не бойтесь узнавать и интересоватся тем чего непонимаеш и у вас постепенно появится жажда узнать ещё больше.
отец у меня был совсем малограмотным в электронике но вот всегда мне говорил что я нахватался вершков а толком понимания работы приёмника нет. и вы знаете ведь он был прав.

[valera9]

rx56, а вы на своем ВЭФ 214 сделали индикацию настройки на станции.я на своем 221 попробовал вроде так ничего.с магнитолы снял светодиод.как то не ярко светит.может не тот припааял.пока других нет и ничем проверить недавно с дачи приехал возил и колол дрова.замахался за 10 дней.

[OGR]

недавно с дачи приехал возил и колол дрова.замахался за 10 дней.

Да, давненько вас не было... скучали мы... из серии "давеча косил"

olegmotov, Вы не подскажете, кроме Д902 в блоках УКВ Океанов 209, какие варикапы ещё применялись.
При перестройки раньше я не учитывал, а зря.

[rx56]

valera9 а вы знаете когда я был молодым то тоже ставил в разные приёмники где небыло зелёного глазка лампу 6е1п и радовался работе такой модернизации. но потом с возрастом постепенно понял что это как корове седло.
мало толку а внешний вид аппарата уже не соответствует оригиналу и перестал так делать.
предпочитаю чтобы аппарат был таким как его задумал конструктор на заводе и главное чтобы был рабочим.
но если хочется то конечно можно всякого натыкать но это уже на любителя. както в веф202 тоже ставил стрелочный индикатор настройки но вот както невпечатлило.
есть такой аппарат как меридиан206 так там индикация настройки на станцию это просто маразм но переделывать нестал пусть так и будет.

[valera9]

rx56, вы так хорошо всё объяснили.и дальше есть стимул заниматься с приёмниками.здесь разные понятия что по заводу а что самопал.все было задумано заводам.я ничего не портил по внешнему виду.а 317 на планке шкале есть отверстия для диода .вот у океана есть индикатор.почему же ВЭФ не будет.если сам завод подарил такую возможность.может и были планы сделать но не успели.это да зачем 202 индикатор тем более завод об этом и не думал. А ещё по индикатору можно настроить контура.вот я и припааял возможно потом уберу.я незанимаюсь перестройками.а смысл покупать приборы и ещё приемник денег немерено.я ищу приемники уже с ФМ. если что не работает подлатаем.

[BPF]

недавно с дачи приехал возил и колол дрова.замахался за 10 дней.

Да, давненько вас не было... скучали мы... из серии "давеча косил"

olegmotov, Вы не подскажете, кроме Д902 в блоках УКВ Океанов 209, какие варикапы ещё применялись.
При перестройки раньше я не учитывал, а зря.

У меня в блоке укв 83 года выпуска стоит кв109в (с зелёной точкой) и то не факт!
А так вот:

[Pilot-by]

редпочитаю чтобы аппарат был таким как его задумал конструктор на заводе и главное чтобы был рабочим.

я тоже придерживаюсь таких принципов, даже подсветки на светодиодные не переделываю (за очень редким исключением), но когда используется вот ЭТО, в качестве индикатора настройки на станцию, то.... хоть циферки стереть )))

[torneb]

предпочитаю чтобы аппарат был таким как его задумал конструктор на заводе и главное чтобы был рабочим.

Ну это весьма скользское утверждение.87-108 именно в океане конструктором задумана не было.Это ж не селена)
Точно также,как и планки в вэфах.Да и лампочки,жрущие,больше чем весь приемник в целом,да к тому же еще и тусклые-ну так себе..Неужели замена на желтые светодиоды хуже будет?
Другое дело, что встройка всяких "индикаторов" со светомузыками колхоз полнейший

[valera9]

Это да. мне тоже не нравится дискотека в приемнике.немнога доработать можно.например вэф 214_16. все уже сделано заводам.остается припаять светодиод и все.очень удобно настроится на станции и контура можно подстроить.ничего колхозить не надо.а вот перестройка укв на ФМ это уже как назвать.
. Хочу подсветку вэфу кто и как делал.

[rx56]

друзья никто вам неуказ как обходится с аппаратурой которая есть у вас.
я както в океане209 выбросил лампочки со шкалы и влепил светодиоды которые снял с газовых зажигалок.
мало того что светили синим светом но ещё и большая неравномерность света по длине шкалы.
тогда развернул их навстречу и на шкале появились какбы два прожектора светивших навстречу. ну на этом мои изыскания и закончились.
правда в этом приёмнике я сделал диапазон 1.6 = 3.5мгц чтобы слушать вольных сынов эфира но потом мне надоела их безграмотная болтовня и этот приёмник с прожекторами я выменял на мешок других но неисправных аппаратов которые гнили в сарае у человека.
теперь вот зимой будет чем заниматся. а теперь для начинающих и для тех кому всё интересно как и мне.
тут вы сможете посмотреть много чего занимательного и интересного. я и сам с интересом там всё смотрю кроме конечно всяких путешествий и приключений https://www.youtube.com/@Unknown_Physics/videos

[torneb]

друзья никто вам неуказ как обходится с аппаратурой которая есть у вас.
я както в океане209 выбросил лампочки со шкалы и влепил светодиоды которые снял с газовых зажигалок.
мало того что светили синим светом но ещё и большая неравномерность света по длине шкалы.
тогда развернул их навстречу и на шкале появились какбы два прожектора светивших навстречу. ну на этом мои изыскания и закончились.
правда в этом приёмнике я сделал диапазон 1.6 = 3.5мгц чтобы слушать вольных сынов эфира но потом мне надоела их безграмотная болтовня и этот приёмник с прожекторами я выменял на мешок других но неисправных аппаратов которые гнили в сарае у человека.
теперь вот зимой будет чем заниматся.

Я ставил в океан 209 вот такие желтого свечения
https://belchip.by/product/?selected_product=00839
По четыре с каждой стороны шкалы равномерно по вертикали+еще один на посветку диапазона.Светят равномерно и ненавязчиво.На ютубканале "Не мастер" мужик светонить вмонтировал тонкую в шкалу.Смотрится классно.
https://www.youtube.com/watch?v=zhDKsFl5tZs
А всякие синезеленовырвиглазные цвета моветон чистейшей воды)

[rx56]

torneb полностью согласен.

[valera9]

Ну так неплохо подсветкой океана только
сложно довольно .мне посоветовали заменить имс в дчм.тогда ярче индикация станет.с этим потом разберемся.сейчас я подключал подсветку мой ВЭФ почему то вырубился.ну что случилось разбираюсь.

[Yuliy]

как то не ярко светит.может не тот припааял.пока других нет

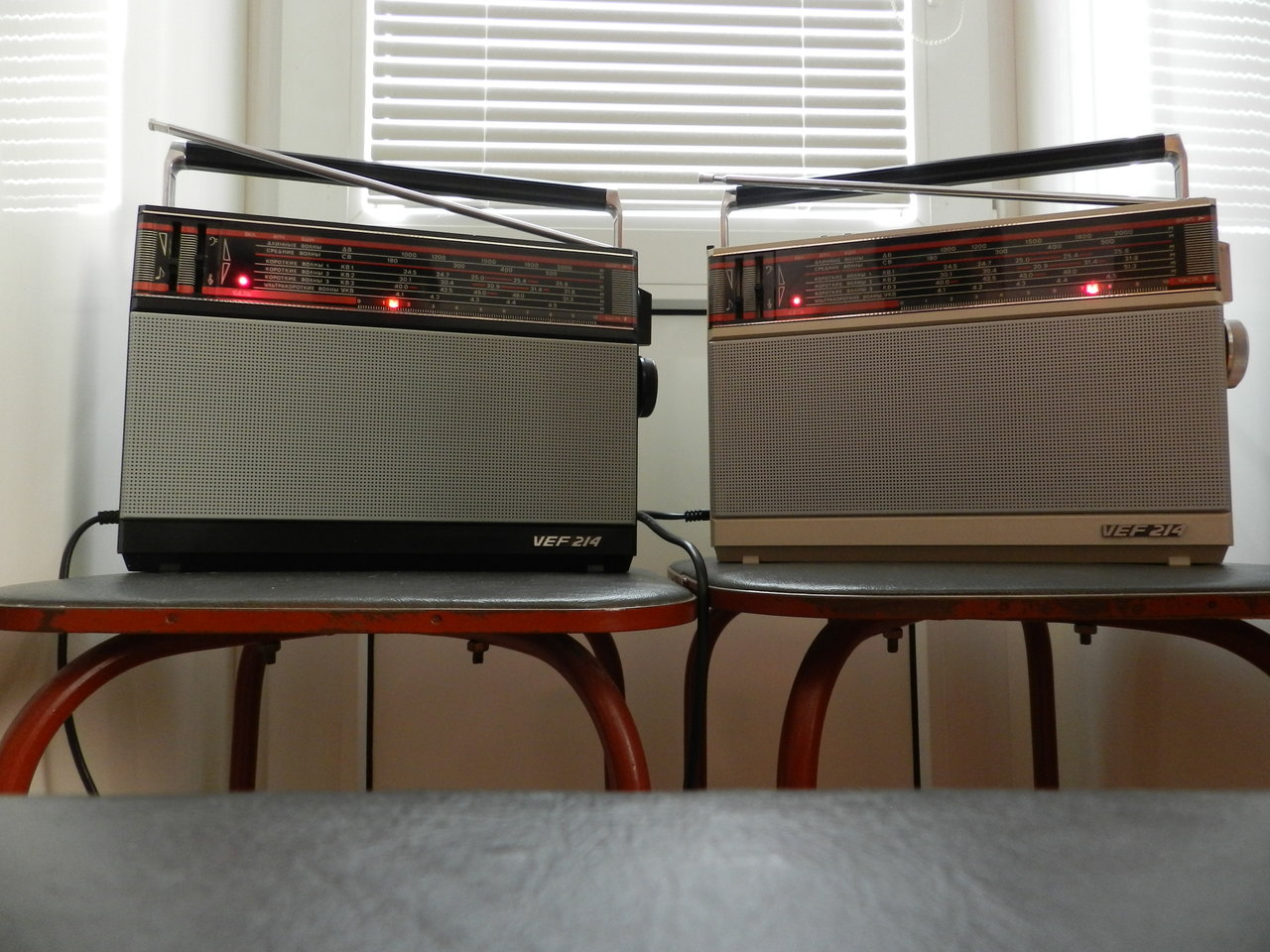

На "Чип и Дейл" есть такие красные светодиоды; L-1060SRD. Я поставил, с ними очень удобно.

[valera9]

Красиво. как я понимаю указатель подсветили.как вы все сделали.откуда и куда питания подключали.ваши вэфы перестроены на ФМ?

[DetSimen]

На Спидолу 231 делал подсветку из таких, зеленых, на 6 Вольт
https://aliexpress.ru/item/32803723339.html
только клеил фольгу на колбу сверху и со стороны, противоположной шкале. Заказчику понравлось.

[valera9]

Вообще классно вкрутил и всё. И ничего колхозить не надо.

[DetSimen]

ничего колхозить не надо

Надо. Они без резистора, пришлось его навесом паять, на 510 Ом, иначе слишком ярко.

[valera9]

Понятно без доработки никак.для океанов лучший вариант.

[Yuliy]

как я понимаю указатель подсветили.как вы все сделали.откуда и куда питания подключали.ваши вэфы перестроены на ФМ?

Светодиод установил на самом указателе при помощи "жидкий пластик", подключил к ДЧМ (по схеме видно куда) проводом "МГТФ 0.05" (купил в том-же магазине где и светодиод). Но попадались ДЧМ блоки где светодиод настройки горел слабо. Яркость свечения зависит от мощности радиостанции! Приёмники перестроены на ФМ (перестройка лёгкая, хотя намоточные данные УКВ блока не совпадают с ФМ блоком VEF-221).

Вообще классно вкрутил и всё. И ничего колхозить не надо.

"Колхозить" надо будет (провода на цоколе поменять плюс с минусом, ведь вы ставите светодиод, а не лампочку).

На Спидолу 231 делал подсветку из таких, зеленых

На Али продавались (я давно покупал) с таким цоколем на RGB (для любителей разноцветной иллюминации).

[valera9]

Yuliy, а я думал вы подсветку делали.насчет индикация.да у меня тоже не светило вообще.я покрутил резистор он там рядом с шкалой и контура тоже стало лучше.вы резистор на дчм отпаивали? А в блоке укв поменять конденсаторы.и все.

[Yuliy]

вы резистор на дчм отпаивали

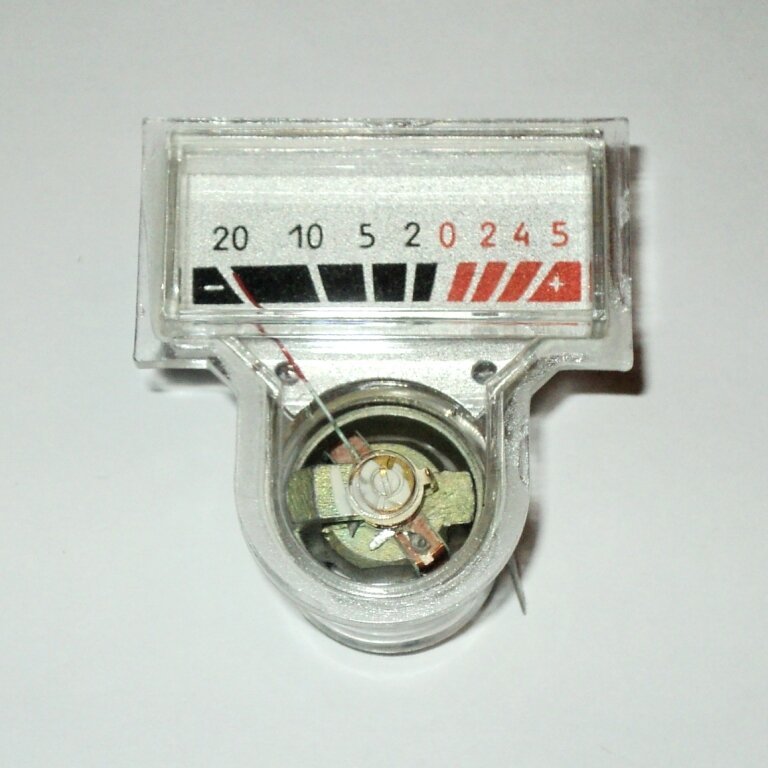

Индикатор припаял к 14-й ноге микросхемы и к общему на ДЧМ.

А в блоке укв поменять конденсаторы.и все.

Поменять по схеме VEF-221 и настроить катушками с подстроечниками. Отматывать ничего не надо. Только будьте очень аккуратными при настройки катушек (сердечники хрупкие). Лучше сначала полностью их выкрутить (подобрав отвёртку пластиковую), протереть от смазки внутреннию резьбу катушки ватной палочкой (с спиртом) и прогнать резьбу винтиком (вроде на 3). Тогда сердечник будет легко закручиваться или выкручиваться.

[valera9]

Понятно спасибо.уменя 221 с ФМ.вожусь ещё с питанием. Я думал отпаял один вывод резистора. тогда ярче будет светиться.он же запаян на землю.

[torneb]

Десятый номер Радио
https://radiohata.ru/magazine-radio/581 ... -2023.html
Диапазонные планки Океана
