Океан-209. Рига-110. и др. Перестройка УКВ на FM

[vatsur]

Ого, а вы со ссылкой на методу не ошиблись?
Ниче себе без танцев с бубном, просто ГКЧ подкинуть да осликом посмотреть, на сотенку-другую мегагерц.

Ну, не сто тыщ, но если есть нановга, то чё там тратить ещё? Достаточно его одного, только правильно подключить, а не эти бредовые петли вокруг контуров.

[vatsur]

Здесь наверное имеется ввиду не полосовой фильтр (L1), а перестраиваемый входной контур (L3 + КПЕ)

В самую точку. Но я не стал отступать от вас из поста http://rt20.mybb2.ru/viewtopic.php?p=2220040#p2220040 где написано "После укладки диапазона гетеродина можно переходить к настройке входного контура" Входной ну думаю значит входной.

Аааа! Ну тогда так:

По НАНО внизу диапазона получилось гетеродин-96.8 входной 86.2
...
Вверху диапазона получилось гетеродин-166.0 входной 100.8

Об этом я предупреждал и не раз. Предполагаю, что вы смотали витки в контуре и снижаете его частоту ферритом. Наступили на грабли, что ж...

[vik1955]

Вверху диапазона получилось гетеродин-116.0 входной 100.8 разница 15.2(

Извиняйте описка исправил 116, а не 166. Там кондёр подстроечный не даёт уже сдвинуть заменю на меньшей емкости, чтоб уменьшить разницу до 10.7 Нано конечно с погрешностями, но по нему хоть видно что куда крутить, а не вслепую на слух.

[vatsur]

vik1955, так на 100,8 не кондёром крутить надо. Расширяющая ёмкость, последовательно с КПЕ стоит.

То есть для середины диапазона нужна меньше ёмкость (выше частота) для контура УВЧ, значит уменьшить последовательную ёмкость. Или больше ёмкость для гетеродина, чтобы уменьшить его частоту, значит увеличить последовательную ёмкость.

А верх диапазона уже подтянете ёмкостью параллельно контуру.

[vik1955]

Расширяющая ёмкость, последовательно с КПЕ стоит

Я так понимаю кондёр С6 180пф у меня стоит уменьшить его на сколько приблизительно? Подстроечный это у меня С4.

[vatsur]

Я так понимаю кондёр С6 180пф у меня стоит уменьшить его на сколько приблизительно? Подстроечный это у меня С4.

180пф это много. ~ 40-60пф. По сути она не сильно от гетеродинной отличается, немного больше на 10-20%, при условии одинаковых серечников.

[vik1955]

180пф это много. ~ 40-60пф

Дык по рекомендации Селена и Хайо с 75пф заменил на 180пф. Отыграть назад?

[vatsur]

180пф это много. ~ 40-60пф

Дык по рекомендации Селена и Хайо с 75пф заменил на 180пф. Отыграть назад?

Он же не парился с этими блоками, а там завода сборная солянка была, лепили из того, что было, соответственно и подход у него с минимальными изменениями от завода. Попадались контура с ферритом, были и в разброс. Все усилия он направил на разработку нового блока. Если по уму, то сердечники из латуни должны быть, катушки по умолчанию имеют столько витков, сколько нужно для частоты 60-120мГц. Поэтому редко попадаются случаи, когда нужно что-то отматывать.

[olegmotov]

То есть для середины диапазона нужна меньше ёмкость (выше частота) для контура УВЧ, значит уменьшить последовательную ёмкость. Или больше ёмкость для гетеродина, чтобы уменьшить его частоту, значит увеличить последовательную ёмкость.

180пф это много. ~ 40-60пф. По сути она не сильно от гетеродинной отличается, немного больше на 10-20%, при условии одинаковых серечников.

На мой взгляд лучше оставить последовательные емкости как на заводе - 180пФ и 56 пФ (для гетеродина). Они ведь не просто так сделали такое соотношение, если их поменять, то нарушится сопряжение в середине диапазона. Изменение последовательной емкости 180пФ надо делать только для сопряжения в середине, а по краям достаточно подобрать параллельный C4 вверху и сердечником индуктивность L3 внизу.
Именно по вашей рекомендации: сначала настраиваем сопряжение вверху и внизу, потом сопряжение в середине последовательной емкостью. Если последовательную емкость поменяли повторяем настройку.

[vatsur]

На мой взгляд лучше оставить последовательные емкости как на заводе - 180пФ и 56 пФ (для гетеродина). Они ведь не просто так сделали такое соотношение, если их поменять, то нарушится сопряжение в середине диапазона.

Это верно если сердечник ферритовый, а ферритовый сердечник там никак не стыкуется. В итоге это не верно.

[vik1955]

параллельный C4 вверху и сердечником индуктивность L3 внизу

Сердечником в L3 частота у меня меняет туда сюда и на слух выставляется на наибольшую громкость. Кондёром С4 частота выше 108 не выставляется там у меня подстроечник наверное 5-20пф уже подзабыл какой. Думаю заменить где то на 1-10пф и частоту подниму и разность думаю станет около 10.7. Если не поможет то С6 попробую уменьшить. Хотя в принципе всё и так не плохо работает, но теорию по науке надо проверить;).

[olegmotov]

Это верно если сердечник ферритовый,

На заводе разве ставили ферритовые сердечники в L3и и L4? Да и в принципе ферритовый или нет не имеет большого значения, главное на какую частоту в итоге контур будет настроен. Другое дело, что феррит должен быть рассчитан на работу на высоких частотах 100МГц и такие как стоят в катушках 10,7 на УКВ не пойдут.

[olegmotov]

Если не поможет то С6 попробую уменьшить.

Если не поможет, надо уменьшать индуктивность L3 сердечником или витки немного убрать если сердечник (латунный) полностью вкручен. Кстати, какие у вас сердечники в L3 и L4?

PS. Насколько я понимаю, на заводе последовательные 180 и 56 сделали с запасом диапазона перестройки (больше 20 МГц). Предполагаю, чтобы не заморачиваться с укладкой диапазона точно по краям сделали запас побольше. Если нужно сузить диапазон точно до 20МГц, то в небольших пределах их можно и уменьшить, только придется в середине сопряжение еще делать. Хотя лучше всегда делать сопряжение по трем точкам.

[vik1955]

надо уменьшать индуктивность L3 сердечником или витки немного убрать если сердечник (латунный) полностью вкручен

Виток отматывал когда ещё без НАНО регулировал, сердечник почти полностью вкручен. Сердечники в L3 и L4 латунные.

[vik1955]

Маленько не в тему. Какие кондёры у китайцев лучше ставить в блок УКВ?



Заказал себе керамические отвёртки в китае за 295 руб, а то в чип и дип одна за 500р. Для контуров отвёртку сделал из ручки кисточки, а в подстроечных кондёрах приходится металлической крутить, что не айс.

[vatsur]

На заводе разве ставили ферритовые сердечники в L3и и L4? Да и в принципе ферритовый или нет не имеет большого значения, главное на какую частоту в итоге контур будет настроен.

Ставили что под руку попадёт. Вот, например, катушка УВЧ имеет меньше витков, чем гетеродин, но и сердечник в УВЧ феррит, а в гетеродине латунь. Меняем катушки местами, ставим латунь вместо феррита и блок 88-108 готов, для производства это идеальный вариант быстро развернуть/переделать тюнеры с FM на УКВ и обратно.

Разница в типе сердечника имеет большое значение. В идеале лучше без него, но хорошо построить сопряжение можно только с сердечниками идентичными друг другу. Когда вы рассчитаете контур под применение ферритового сердечника, то сама катушка будет более высокочастотной, чем нужно для диапазона. Вот в таких случаях чтоб снизить частоту контура на высокочастотном участке ставили 180пф последовательно КПЕ, этакий "костыль". Там где применён правильный сердечник последовательные ёмкости гетеродина и УВЧ примерно одинаковы, им то ширину примерно одинаковую перекрывать.

Насколько я понимаю, на заводе последовательные 180 и 56 сделали

Это где такое последовательное? Не нужны лишние детали в подобных участках схемы они как антенны + ТКЕ в 2-ва раза выше и т.д.

Именно по вашей рекомендации: сначала настраиваем сопряжение вверху и внизу, потом сопряжение в середине последовательной емкостью.

Это не моя, это из какого-то букваря. Сам делаю 88 - контуром, 100 - кондёром параллельно контуру, и обратно 88, 100. Если удастся сделать сопряжение по этим частотам и контур с его кондёром останутся не загнанными в угол, тогда на 108 подкрутить немного кондёр и всё, это почти не повлияет на 100 и тем более на 88. Мне так удобнее.

Маленько не в тему. Какие кондёры у китайцев лучше ставить в блок УКВ?

Трубочные, в основном. Там где нужна повышенная стабильность SMD NP0. Для УКВ блока достаточно трубочных.

Заказал себе керамические отвёртки в китае за 295 руб, а то в чип и дип одна за 500р. Для контуров отвёртку сделал из ручки кисточки, а в подстроечных кондёрах приходится металлической крутить, что не айс.

Афигеть! Стырил с кухни бамбуковую шпажку (~3мм в диаметре), заточил надфилем как мне надо, лет 7 юзаю, а на 295р можно пивка попить

[rx56]

во тема разогрелась. это хорошо.
друзья ещё раз советую книгу = правильно ли настроен приёмник=
в ней очень подробно описаны все физические процессы которые происходят в колебательных контурах при изменении величин их деталей и указана единственно правильная процедура сопряжения входных и гетеродинных контуров.
причем там рассказано о четырех видах сопряжения А Б В Г которые применяют в зависимости от требуемых параметров сопряжения.
признаюсь честно я когда читал эту книгу то сломал себе голову пока понял что автор хотел сказать. создаётся впечатление что она написана не для нас а для профессоров и академиков.
вот в ней вы и прочтёте про свои ошибки при сопряжении контуров.
хотя если ваши методики вам приемлемы то нестоит заморачиваться и делать всё так как и делали всегда.
и насчёт отверток для настройки. мы раньше применяли деревянные палочки на концах которых в пропилы глубиной 4мм были вклеены маленькие полоски от нажовочного полотна по металлу. причём их можно было наделать на любой размер и длинну.

[vatsur]

друзья ещё раз советую книгу = правильно ли настроен приёмник=
....
признаюсь честно я когда читал эту книгу то сломал себе голову пока понял что автор хотел сказать.

Вот поэтому она не годится. Косноязычие автору не отнимать.

Правильно ли настроен приемник? - Фелистак Ю.И. (Массовая радиобиблиотека (МРБ) выпуск 572)

СОПРЯЖЕНИЕ ПО МЕТОДУ ДВУХ ЧАСТОТ

При сопряжении по методу двух частот за основу берется частота точного сопряжения fu и по ней подбирается емкость сопрягающего конденсатора Спар. Вторая частота точного сопряжения выбирается на низкочастотном конце диапазона. На частоту fn гетеродинный контур настраивают подстроечным сердечником катушки индуктивности. Если емкость сопрягающего конденсатора С'пос выбрана правильно, то в середине диапазона сопряжение получится достаточно точным.

Как же заранее определить величину конденсатора Спос? При расчете этой емкости приходится учитывать некоторые не вполне определенные величины, например емкость монтажа и собственную емкость катушек. Поэтому точность расчета не превосходит 5— 10%. При применении конденсаторов с допуском по емкости 5% суммарная неточность может превзойти 10% и кривая сопряжения выйдет за допустимые пределы.

По тем же причинам еще меньшая точность получается при использовании типовых значений сопрягающих конденсаторов.

Таким образом, сопряжение по методу двух частот применимо только при повторении какой-либо хорошо разработанной и проверенной конструкции. Следует помнить, что емкость сопрягающих конденсаторов зависит от схемы их включения в контур гетеродина, от промежуточной частоты, границ диапазона, частот точного сопряжения (формулы сопряжения), данных конденсатора настройки, емкости монтажа, собственной емкости катушек и входной емкости лампы гетеродина. Поэтому нельзя делать никаких отступлений от описания конструкции. Если же отступления по тем или иным причинам сделаны, то нельзя применить сопряжение по методу двух частот, а следует применить сопряжение по методу трех частот.

СОПРЯЖЕНИЕ ПО МЕТОДУ ТРЕХ ЧАСТОТ
Как уже упоминалось, при сопряжении по методу трех частот за основу берут три частоты точного сопряжения, а остальные величины (Спос, Спар и Lr) подбирают при настройке методом последовательного приближения. Так как сопрягающий конденсатор Спар наибольшее влияние оказывает на высокочастотном конце диапазона, то с его помощью и настраивают этот конец диапазона. При помощи конденсатора Спос настраивают низкочастотный конец диапазона. Наконец, изменяя индуктивность гетеродинного контура при помощи подстроечного сердечника, добиваются точного сопряжения в середине диапазона.

Так как одно и то же перекрытие по частоте может быть получено при различных значениях сопрягающих конденсаторов, то положение частот точного сопряжения на шкале приемника приходится устанавливать по высокочастотным контурам, которые должны быть предварительно настроены на нужный диапазон. Только в этом случае емкость сопрягающих конденсаторов и индуктивность гетеродинного контура получатся необходимой величины.

Это самое понятное в книге, но даже тут нужны пояснения. Добавил бы такую картинку, было бы понятней:



Простыми словами, идём вверх, строим Спар, идём вниз, строим Спос, идём в центр строим L.

Но влияние L намного больше внизу, чем в центре. Поэтому я низ всегда L строю, а Спос подбираю если низ и середина сильно не совпадают (когда L загнана в угол).

З.Ы. Вот поэтому 180пф Спос, когда витков мало и L не хватает, а нужно как-то низ вытянуть.

[olegmotov]

= правильно ли настроен приёмник=

Книга, конечно хорошая, только если буквально следовать ее рекомендациям, для FM диапазона с перекрытием 1,23 достаточно делать сопряжение по двум точкам.
В книге пишется что вначале надо сделать укладку входного контура, и проводить сопряжение контура гетеродина. Можно, конечно и так, принципиальной разницы нет какой контур с каким сопрягать.
В книге пишется что при Cпар настраивают вверху, Спос внизу, L в середине. Отличие в том, что я настраивал Спос в середине, а L внизу. Принципиальной разницы нет, т.к. результат будет один и тот же.

С практической точки зрения, если настраивать Океан по трем точкам, получается маленькая погрешность сопряжения на всем диапазоне и всем остальным можно не заморачиваться. Для настройки есть три ручки регулировки: Cпар, Cпос, L. Если эти ручки крутить в нужную сторону и в правильном месте диапазона, вы неизбежно придете к оптимальной настройке. Все просто

[vik1955]

Трубочные, в основном.

Трубчатые понятно. Вопрос был из двух какие лучше если трубчатых нет. Я жёлтенькие паяю.

бамбуковую шпажку (~3мм в диаметре)

Для контуров да( у меня из кисточки прекрасно работают), а для подстроечных кондёров китайских нет, там шлиц шириной 0.5 мм отвертка для регулировки шупов для ослика и то не цепляет только часовая. Для советских подстроечных кондёров там шлиц большой у меня из рыболовного поплавка сделана.
А пиво на любителя я лучше 100 водки приму;).

[vatsur]

Вопрос был из двух какие лучше если трубчатых нет. Я жёлтенькие паяю.

Эти жёлтенькие тоже разные бывают. По сути это многослойная SMD керамика с припаянными ножками, но бывает ТКЕ разный. Лучше, конечно, чем китайская глина.

[vik1955]

Лучше, конечно, чем китайская глина

Дак они тоже из китая.
Сорвал резьбу на L3 менять катушку?

[vatsur]

Дак они тоже из китая.
Сорвал резьбу на L3 менять катушку?

Тоже из китая, но не из глины.

А я не говорил, что перед кручением верчением сердечников с помощью фена от воска/парафина избавиться? Сердечник должен нормально крутиться, без лишних усилий.

[olegmotov]

Сорвал резьбу на L3 менять катушку?

Я тоже по неопытности сорвал на L3. Донора нет, поэтому одел на медный сердечник теромусадочную трубку, а ее закрепил на катушке жвачкой. Колхоз, конечно, и регулировать неудобно, но лучше ничего не придумал. Жвачка засохла и сейчас сердечник крепко держится, пока оставил так. Если найду донора, поменяю.

[rx56]

а с сердечниками в катушках друзья мои приходится быть повежливей.
особенно если катушки старенькие и имеют резьбовую головку из полиэтилена да ещё и резьба на ней частями плюс залита парафином который от времени превратился в полупластик и крошится как штукатурка.
приходится поизголятся чтобы выкрутить и неповредить.
поэтому только спирт но он быстро испаряется но хоть нерастворяет полистирол каркаса. а вот бензин и недай бог ацетон то резьбе прийдёт капут.
греть тоже нужно осторожно а то пластик поплывёт. поэтому нужно катушки положить в воду с температурой 50градусов чтобы расплавился парафин и только потом выкручивать.
если выпаивать катушки неохота то ложите в воду плату целиком. деталям в ней ничего небудет да и разогретая она быстро сохнет.
а вот если резьба кемто с дуру проклеена то только высверливать и потом поновой нарезать. вот только таких метчиков я пока невидел.

[vik1955]

ложите в воду плату целиком

Контуры L1, L5, L6 и L7 намотаны проволокой в шёлковой(тряпичной) изоляцией, это им не навредит?

[Yuliy]

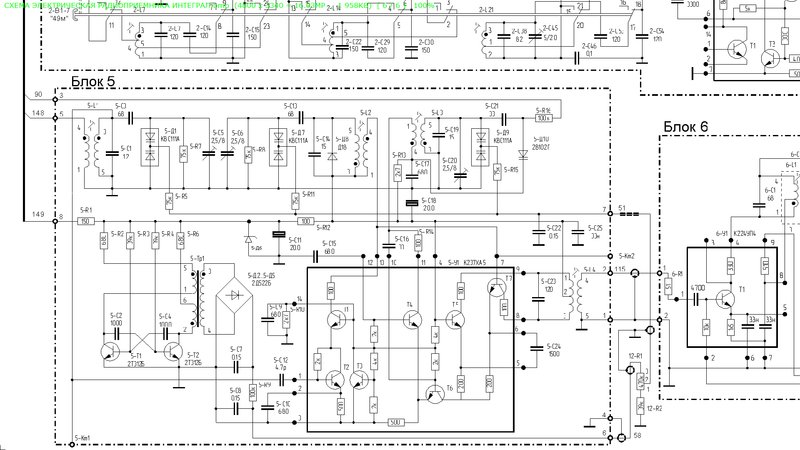

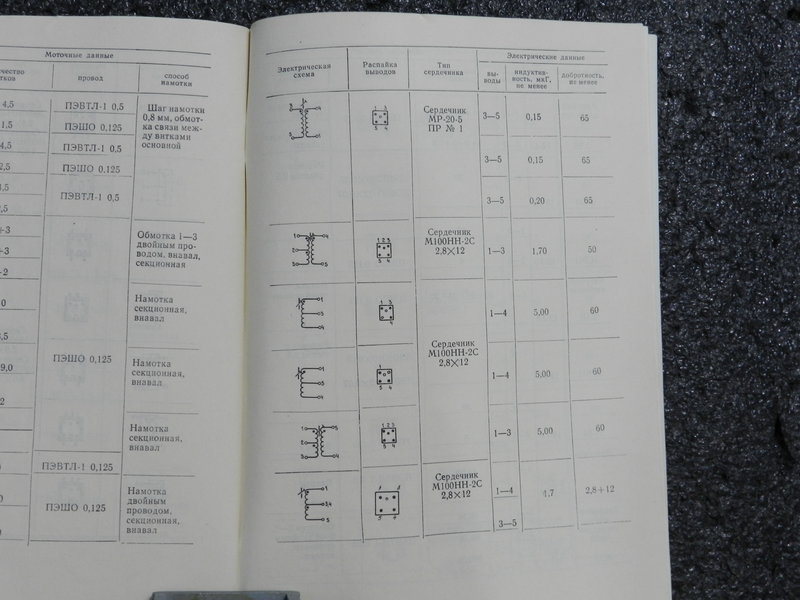

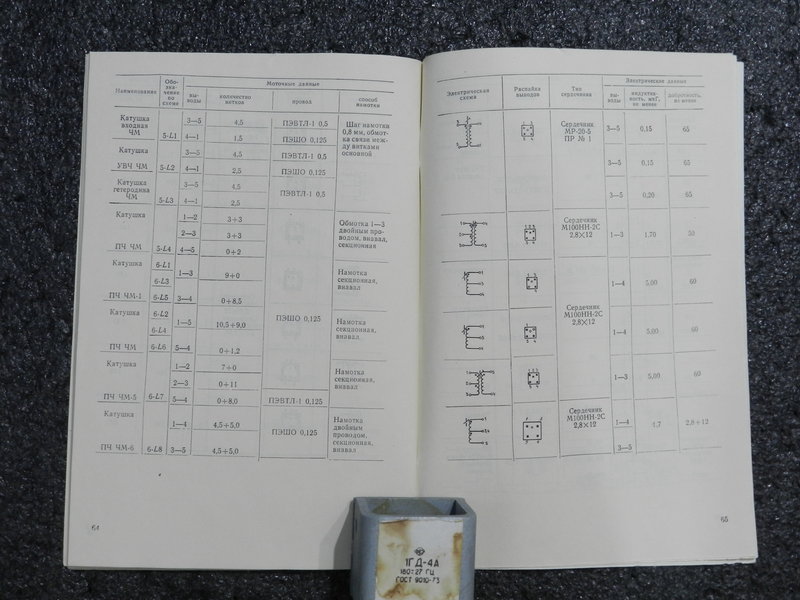

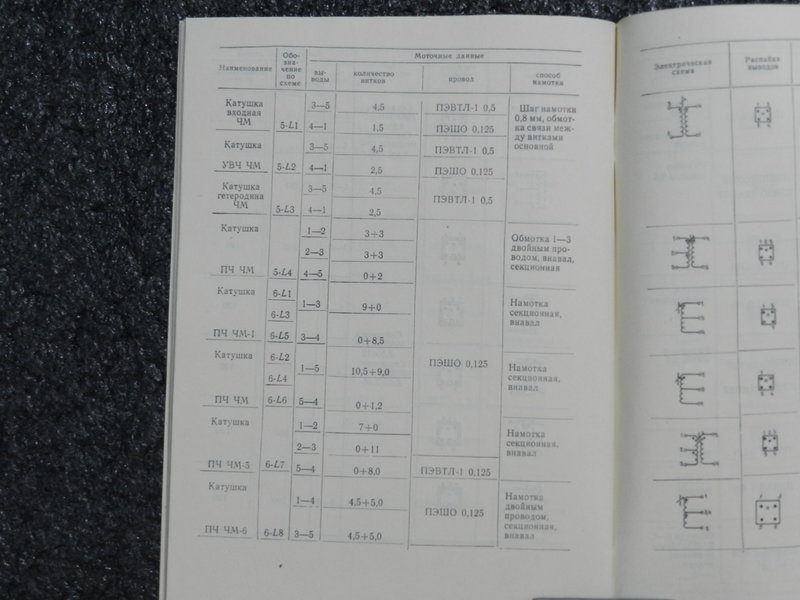

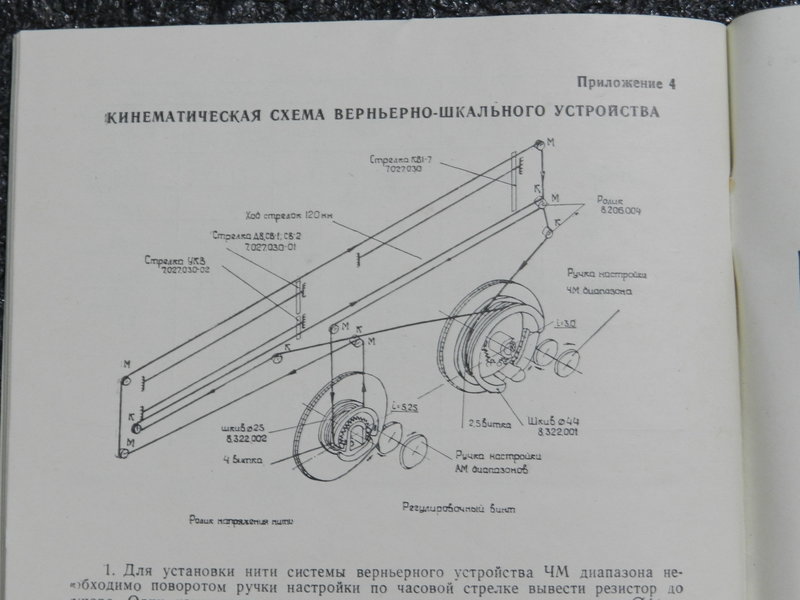

Выкладываю данные катушек блока УКВ радиоприёмника Интеграл. Может кому пригодится при перестройки этого блока на ФМ. Я пока не пробовал (собираю информацию), но её в интернете почти нет. Поэтому если кто то уже перестраивал Интеграл на ФМ поделитесь пожалуйста информацией. Входное напряжение настройки (контакт 6, блок 5) 19-21 вольт (тоже может нужная информация).

[vatsur]

Контуры L1, L5, L6 и L7 намотаны проволокой в шёлковой(тряпичной) изоляцией, это им не навредит?

Я недавно выкручивал сердечники из ПЧ и ранее указанного блока УКВ. Да, парафин уже как пластмасса. Прогрел феном, до жидкого, прозрачного состояния парафина, выкрутил сердечники, пока горячие контура, прошёлся по ним ушной палочкой, чтоб убрать остатки парафина пока он расплавлен. Всё.

[vik1955]

vatsur, Из вашего поста http://www.rt20.mybb2.ru/viewtopic.php? ... 1#p2237081 заменил кондёры "C8 3,3пф, C9 22пф, С13 4.7пф, С16 - 39пф, С17 4,7пф, C19 8,2пф в блоке УКВ-2-2-02-4 81г без R6,R7 и без C20(начал его настраивать) только С17 поменял на 3.3пф при 4.7пф верх выше 108 не поднимался. Да ещё С1, С2 и С4 заменил на 10,30 и 3.9пф соответственно остальные родные. Гетеродин уложился, правда по краям практически без запаса и на вынутом блоке без экрана. У меня крайние станции как раз на 87.7 и 107.8. Сердечники латунные в контурах L3 и L4 получились посередине. Индикатор АПЧ и в верху и внизу отклоняется. Обошёлся без подстроечных кондёров. Сопротивления не трогал диоды тоже. Есть смысл диоды убрать?

[vatsur]

Диоды, во-первых имеют ёмкость, хоть и не большую для Д20 это около 1пф.

Во-вторых, при нормальных сигналах диоды шунтируют контура, делая их более широкополосными. То есть первый диод при нормальном сигнале заставляет УВЧ пропускать всё вне принимаемой частоты, а второй диод делает полосу пропускания фильтра более широкой, от чего так же портится селективность и форма полосы пропускания.

Если пофиг на эти моменты, то оставляйте, тем более ПЧ, как я понял вы трогать не собираетесь, то и разницы, наверное не услышите

[rx56]

vik1955 обратите внимание что в наших блоках таким проводом мотают катушки связи или в контурах промежуточной частоты и никогда на контурах где очень высокие частоты тоесть где ненужна высокая добротность и стабильность. ничего проводу небудет а вот каркас удастца сохранить.
поверте в моей практике приходилось отмывать такое что простояло в курятнике несколько лет и тут иной раз даже мыло непомогало и подтроечные конденсаторы уже никак восстановить невозможно а только менять \ и попробуй ещё такие найти\ а вот катушки были работоспособными хотя провод был в тряпочной \и это неверно так как он покрыт эмалью а уж потом шолком\ изоляции.

[vik1955]

То есть первый диод при нормальном сигнале заставляет УВЧ пропускать всё вне принимаемой частоты

В комнате где паяю находится комп и с него лезут помехи при настройке приходится в другую комнату уходить. Как я понял удалив диоды помех станет меньше?
С резисторами стоит заморачиваться или лучшее враг хорошего? На предыдущем блоке УКВ-2-2-Е-4 79г с R6 маркировку было не прочитать нашёл резисторы по 3.9 кОм по Селене на заводской схеме они 5.1 и 56 кОм, когда отпаял оказались оба 3.6 кОм боюсь и на этом так же.

[vatsur]

vik1955, прилагайте схему по которой переделываете. Смещение транзисторов не менялось, по-моему нигде в блоке 209-го (2-ух транзисторном). Путаница может быть в том, что в ранних блоках использовались независимые цепи для первого и второго транзисторов, в последних версиях была одна цепь смещения для обоих транзисторов. Единственное сопротивление, которое можно поменять это в эмиттере УВЧ с 1,5кОм на 1кОм, если не хватает усиления.

В комнате где паяю находится комп и с него лезут помехи при настройке приходится в другую комнату уходить. Как я понял удалив диоды помех станет меньше?

Не станет меньше. Теоретически может быть, но это незначительно. Чтобы услышать разницу с диодами и без должен УПЧ к этому быть готов, а там распределение усиления кривое + не очень эффективная АРУ.

Хорошо слышен эффект когда у вас рядом (200-300кГц) расположены станции, при том одна из них мощная. В паузах мощной станции можно слышать рядом стоящую станцию.

[vik1955]

прилагайте схему

Ориентируюсь на схему от Хайо
Вот табличка ещё.

Вот картинка кондера на 39 не было поставил на 36 и со стороны печати припаял кондёр в паралель на 3 пф.

Думаю за место блокировочного кондёра SMD С102 такой напаять на плату.
Кондёры С101, С103 на схеме обозначенные как подстроечные их впаивать или без них можно обойтись? Я вот опасаюсь когда блок установлю в приёмник и кожух одену настройка немного изменится и смогу ли я гетеродин вогнать в диапазон, а то у меня с краёв впритык практически без запаса.

[vatsur]

прилагайте схему

Ориентируюсь на схему от Хайо [url=http://forumimage.ru/show/111009468]

Тут общее смещение для обоих транзисторов. Это вариант последней модификации блока УКВ Океана 209 (~1982 год)

Думаю за место блокировочного кондёра SMD С102 такой напаять на плату.
Кондёры С101, С103 на схеме обозначенные как подстроечные их впаивать или без них можно обойтись? Я вот опасаюсь когда блок установлю в приёмник и кожух одену настройка немного изменится и смогу ли я гетеродин вогнать в диапазон, а то у меня с краёв впритык практически без запаса.

Материнку старую можно раздербпнить, там хорошие SMD стоят. Смотрите, что бы место хватило для таких кондёров.

С103 я не ставил, и вообще не ставлю их в гетеродин. Мне не принципиально гнать диапазон точно в 88-108, я не брезгую и 86-110.

Если всё верно, то в кожухе уйдёт максимум на 200кГц вверх. Если у вас без кожуха устойчиво работает, то это уже что-то. Обычно без кожуха у народа такие блоки возбуждаются.

[vik1955]

Материнку старую можно раздербпнить, там хорошие SMD стоят

Нет у меня материнки, есть старые модемы в них SMD уж слишком мелкие.

[vik1955]

vatsur, У меня станции 87.5 и 107.8 вещают из одного и того же места на станции 87.5 стрелка АПЧ отклоняется сильно, на 107.8 практически нет хотя вещают громко. На соседней станции 107.3 стрелка тоже сильно отклоняется, правда она мощная. Кондёр С4 стоит 3.9 пф думаю попробовать заменить на 3.3пф, чтоб стрелка и на 107.8 отклонялась. Мыслю в правильном направлении или нет?

[vatsur]

Подстроечник туда нужно. И дырку под него в кожухе высверлить. Тогда легче настраивать будет.

[vic]

[quote=vik1955 post_id=2246713 time=1638848872 user_id=27282]
У меня станции 87.5 и 107.8 вещают из одного и того же места на станции 87.5 стрелка АПЧ отклоняется сильно, на 107.8 практически нет хотя вещают громко. На соседней станции 107.3 стрелка тоже сильно отклоняется, правда она мощная. Кондёр С4 стоит 3.9 пф думаю попробовать заменить на 3.3пф, чтоб стрелка и на 107.8 отклонялась. Мыслю в правильном направлении или нет?
У меня в перестроенном блоке поставил подстроечник С4-2/10пф.

[rx56]

эх хорошо когда есть подстройка конденсатором.
а вот у меня два 205 один 208 и один 209 и нигде нет таких конденсаторов и даже место для них непредусмотрено. всё впритык стоит. приходится изголятся чтобы перестроить. спасибо нане что здорово помогает и показывает чего и куда. а вот настроить чм детектор с ней проблемно как и с NWT или проще сказать почти невозможно особенно при выравнивании характеристики S кривой. а вот Х1-7 тут просто великолепен да и контура пч им очень быстро можно настроить. жалко что нет в нём режима ГСС а то и сопряжние можно бы было проводить. вот только диапазон фм в нём неполный только до 102мгц.
а теперь вопрос ко всем. очень часто попадаются аппараты у которых сгнило серебряное покрытие на подстроечных конденсаторах и таких давно ненайти даже в донорах. может кто подскажет как восстановить покрытие если не серебром то хотябы медью или свинцом. желательно чтобы никакой гальваники а просто нанести спичкой и лезвием подравнять.

[vatsur]

токопроводящий клей, графит спрей в баллончиках. Есть что-то для ВЧ, сейчас не помню уже.

[valera9]

да. есть два вида 209. раний и поздний выпусков.мой ранний.во всем хорош приемник.ну не как заглушить фон. я уже и электролиты поменял. разобрал регулятор.а фон напоминает от массы оторваный провод. заметил маленький гул на 88.7.на других станциях такого нет.с кнопки не включался. сделал коекак.хотя спрашивал про кнопку сеть.здесь почемуто никто незнал. нашел причину. в океане 214 неработал блок укв.заменил от веги 323.

[svk]

а теперь вопрос ко всем. очень часто попадаются аппараты у которых сгнило серебряное покрытие на подстроечных конденсаторах и таких давно ненайти даже в донорах.

В прошлом году перестраивал УКВ 1-1С на верхний, покупал здесь https://www.radio18.ru/catalog/kondensa ... troechnye/

[vatsur]

есть два вида 209

Три. 2-ва на германии, один, последний на кремнии.

аметил маленький гул на 88.7.на других станциях такого нет.с кнопки не включался.

При отключенной АПЧ гул пропадает?

[valera9]

vatsur, спасибо. нет апч не влияет. мой 79г с зелеными км на плате. а поздний уже без км пошли.

[vatsur]

valera9, если гул (фон) только на одной станции, а на других нет, то это или фон транслируется самой станцией, или возбуд на этой частоте.

[valera9]

vatsur, большое спасибо. выходит блок укв ни причем.

[rx56]

svk спасибо за ссылку но дело в том что это совсем маленькие подстроечники а мне приходится восстанавливать ламповых сталинских прапрадедушек а там иной раз стоят размером раза в четыре больше вот и думаю как их оживить.
valera9 сперва борьба с фоном от сети начинается в блоке УНЧ при замыкании входа на массу. если фон пропал то унч нипричём и нужно искать место его рождения на разъёмах с зади или уже на плате УПЧ особенно на винтах креления.
винты слева изолированы от платы а вот винт справа прижимает плату ПЧ к шасси её печатью и вот в этом месте облуженное место очень часто окисляется и земля идёт на плату уже через провода на которых и есть наводки фона.
а вообще очень желательно проверить все детали блока питания и особенно электролиты и диоды а если есть осцилограф то с закрытом по постоянному току входу Y проверить уровень фона на выходе 9в.
vatsur у меня есть такой токопроводящий клей для нагревателей задних стёкол авто но наверно подделка.даже после тщательного перемешивания гдето проводит ток а гдето нехочет а на вид полоски одинаковые но всёравно спасибо за напоминание.

[кок]

rx56, Зачем их восстанавливать. Вряд ли из этой затей что выйдет слой должен соответствовать номиналу а как этого добиться. Их еще очень много новых вот для примера на авито. https://www.avito.ru/rossiya?q=конденса ... дстроечные
Есть они и у меня . Какой тип и номиналы нужны.

[valera9]

rx56, да сутками сижу. вроде почти все проверено. вольтаж в норме.незаменены кондесаторы только два больших и рядом.немогу добратся.ну немогут они давать фон.а где там замыкать унч. рядом с разьемом для наушников? уменя два 209. у первого все родное. вообще нет фона.если только очень ухо приложить.вот понему и проверяю. а этот мне отдали с фоном.на малой громкости хрипел.да и еще динамик заменил .
