Океан-209. Рига-110. и др. Перестройка УКВ на FM

[vatsur]

Емае, а так посмотреть что не так сделали и подправить нельзя?! Приборов конечно нет

Перекопали. Без прибора, авометра (на первое время) там делать нечего.

[Dim00]

Ну вот и приехали, сколько такой на запчасти стоит?

[HyC]

Перекопали. Без прибора, авометра (на первое время) там делать нечего.

Там и с авометром без генератора который умеет в ЧМ модуляцию по большому счету делать нечего. Потому-что по китайскому трансмиттеру за 300 рублей можно конечно что-то пытаться строить, но только если если УПЧ и детектор не крученые. А гарантий на это мало, раз крутили и накрутили как попало. А строить УПЧ надо дать 10.7 с ЧМ модуляцией. А для этого надо либо генератор, либо частотомер чтобы спаять генератор. Хотя можно попытаться найти кварц на 10.700 МГц, тогда на коленке можно. Но все равно придется собирать генератор.

[2vlad]

Подскажите куда копать?

Да "копать" - как обычно: от забора до обеда... Всё Вам написали уже!

[vatsur]

HyC, так копали только блок УКВ. УПЧ вроде чистый, и даже капелек нет.

[HyC]

- Можно ли настроить радиоприемник без приборов ?
- Настроить пальцем в небо можно. Правильно нельзя.

[HyC]

HyC, так копали только блок УКВ. УПЧ вроде чистый, и даже капелек нет.

Ну тогда в принципе трансмиттера за 300 рублей и мультиметра хватить должно. Правда я плохо представляю как на этой схеме проверить что в зеркало не вляпался.

Что касается "бесприборной" перетяжки наш коллега Гога Рижский у себя на канале размещал как раз такой видос. С выдуманным спортивным случаем из серии "у меня есть только бокорезы, батарейка и лампочка". Он там правда тянул магнитолу Рига-110, но принцип бесприборной настройки понять можно.

Вообще дядя Жора впилил овердохрена видосов по перетяжке и настройке радиоприемников, и полезно отсмотреть их всех. При этом в отличие от другого нашего коллеги Жоры Минского который в основном абонент доски обьявлений он не барыжит знаниями и не размазывается в видосы мыслями по ролику на полтора часа из которых все равно нихрена непонятно, а дает и полные ссылки на доки, и в целом у него видосы канают за мануалы.

[Dim00]

Жопа короче, нашел в хорошем состоянии 209 и уже с ФМ. Он вроде пишут получше но мне все таки нравиться видом 214. Этот на запчасти продам а тот куплю. Всем спасибо

[rx56]

Dim00 вы поймите пожалуйста что даже рабочий приёмник перестроить с нашего на западный диапазон ФМ даже с приборами и хорошими знаниями в радиотехнике но без нужного для этой операции опыта с наскока неполучается \то диапазон никак неуложиш то слышит плохо то шкала в одном месте сжата а в другом растянута то хорошо слышит вверху и совсем глухой внизу то гетеродин срывается на пол дороги по шкале и люди уже имеющие опыт здесь знают куда лезть и что делать а у вас ещё всё впереди и если ваши старания рухнут то вы скажите что это не для меня. поэтому если у вас всётаки хватит усидчивости и терпения то для начала почитайте книги по ремонту приёмников потренируйтесь на своём и когда его восстановите то тогда можете уже и пробовать перестроить его на ФМ. однако если это неваше то пускай этим займётся специалист.

[olegmotov]

Жопа короче, нашел в хорошем состоянии 209 и уже с ФМ

Вы спросите у продавца, перестраивал ли он УПЧ на более широкую полосу. Если нет, ни о каком качестве приема не стоит и говорить.
Если вам нужен приемник не как сувенир и "демонстратор" приема в FM-диапазоне, а вы его хотите слушать, то я бы попросил продавца показать диапазон приема и коэффициент искажений. Должен быть хотя бы 3%.

[Dim00]

Чуть более наглядно прошу вас объяснить и показать что значит 3 процента

[Dim00]

Еду уже завтра утром, взял батарейки посмотрим что он будет из себя вещать

[olegmotov]

Чуть более наглядно прошу вас объяснить и показать что значит 3 процента

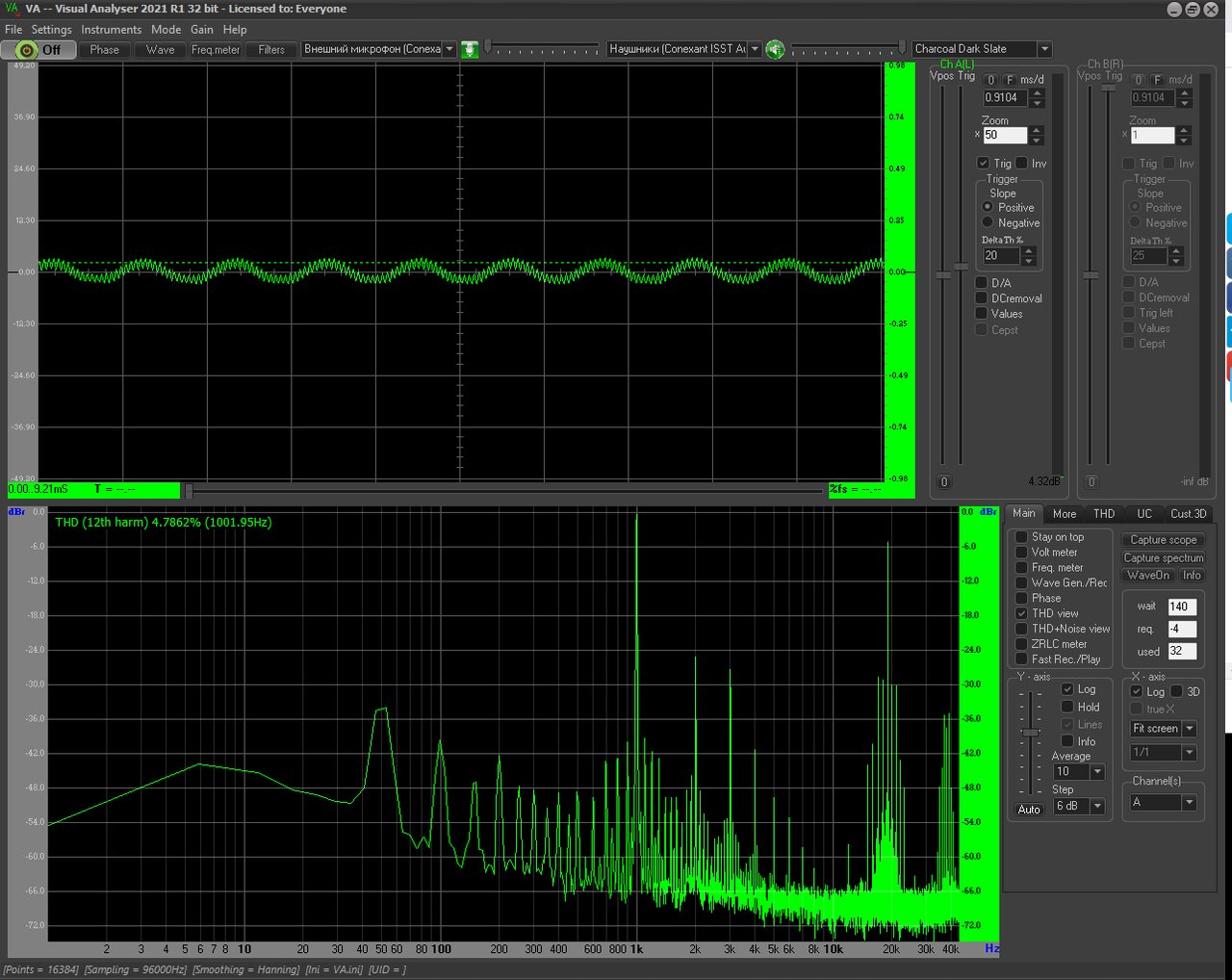

Для примера картинка спектроанализатора с 4,78% искажений (THD). Так выглядят искажения неперестроенного тракта ПЧ приемника.
Подавался тестовый сигнал 1 кГц с FM-трансмиттера, приемник настраивался на частоту передачи трансмиттера, с линейного выхода приемника подавался сигнал на вход компьютера, программный спектроанализатор Visual Analyzer посчитал Кни

Самый высокий пик 1кГц это тестовый сигнал, остальные пики поменьше это гармоники тестового сигнала (искажения). Самые большие вторая и третья (2к, 3к), для 3% они должны быть меньше - около -36дБ по отношению к тестовому сигналу.
Для проверки достаточно посмотреть THD - это и есть коэффициент искажений. Пик на 19 кГц это пилот-тон стерео сигнала, для контроля Кни он не интересен.
Искажения выше 3% вы услышите как призвуки и хрипы в басах, шипения и шумы на высоких, особенно на громких звуках. Слушать лучше современную музыку на небольшой громкости, ее средний уровень повыше и сразу все слышно.

[Dim00]

Купил океан 209, спеца не было кто делал. Показывала жена. Покрутил повертел, вроде работает. ФМ ловит. Ам что то поймал разок.

[rx56]

ну что с первого взгляда вроде выглядит достойно и если работает также на приём то можно вас поздравить с приобритением данного аппарата а если будет у вас на то желание то можно ещё повысить качество звука если заменить в нём динамик на более мощный но это уже так сказать придирки.

[valera9]

вот мой океан.немнога фонит ночью не послушаешь. на укв2 перестроил по совету ютуба.мне больше нравится и слушаю вэф-214.

[Dim00]

А как чувствительность повысить? Поменял в нем регулятор громкости на новый, ещё из недостатков правая часть шкалы на кв диапазонах иногда трещит громко когда крутишь регулятор диапазонов. Новый динамик хотел из океана 214 хотел поставить но там слишком большой магнит. Кстати включал ночью почти на всех кв1-5 что то ловил иногда даже четко. Живу на 17 этаже. А ещё поменял индикатор который от 214, мне он больше нравиться чем 209

[Dim00]

Ещё кнопка подсветки не фексируется, не удобно. На 214 с этим лучше. Но менять не стал.

[Dim00]

вот мой океан.немнога фонит ночью не послушаешь. на укв2 перестроил по совету ютуба.мне больше нравится и слушаю вэф-214.

. Фев 214 думал изначально, он меньше и удобнее. С собой на пляж хорошо брать. Но в итоге победил все же массивный океан.

[valera9]

надо было вам брать вэф лучше. я тоже думал прогулятся с приемником. ну на батарейки тратится жалко. красота увас.в каком месте отдыхаете?

[rx56]

веф214 имеет динамик побольше и я сравнивал неперестроеные веф214 и океан209 на одну наружную антенну так вот океан оказался чуточку лучше по шумам так в нем стоит детектор отношений а у вефа дискриминатор а для его нормальной работы усиление УПЧ требуется разгонять аж выше амплитуднных ограничений и поэтому в нём незря воткнули шумоподавитель.

[vatsur]

В ВЭФ-214 схема ПЧ-ЧМ (ХА6) сделана "горбато" изначально (сильно упрощена), + ПКФ там узкий. На ФМ там ниже 3% не получить, в добавок к этому и УНЧ там не фонтан. Чтоб добиться приемлемого звука нужно долго и нудно плясать с бубном вокруг него.

[Dim00]

надо было вам брать вэф лучше. я тоже думал прогулятся с приемником. ну на батарейки тратится жалко. красота увас.в каком месте отдыхаете?

Дома - Самара

[Dim00]

веф214 имеет динамик побольше и я сравнивал неперестроеные веф214 и океан209 на одну наружную антенну так вот океан оказался чуточку лучше по шумам так в нем стоит детектор отношений а у вефа дискриминатор а для его нормальной работы усиление УПЧ требуется разгонять аж выше амплитуднных ограничений и поэтому в нём незря воткнули шумоподавитель.

Но он более кампактный и по весу выигрывает

[Dim00]

надо было вам брать вэф лучше. я тоже думал прогулятся с приемником. ну на батарейки тратится жалко. красота увас.в каком месте отдыхаете?

Батарейки в фикспрайсе по крайней мере на 209 стоят пара 77 рубликов, ну в общем 77*3 до 250 рублей можно потратиться да и по часам заявлено вроде бы 100 часов на батарейках

[vatsur]

Но он более кампактный и по весу выигрывает

Ну, тогда Xhdata D-808 вообще чемпион!

Комплекта батареек в 209-ом мне на два года хватает, при среднем прослушивании ~1 час в неделю (когда от сетевых помех уйти нужно). Кроме того, с помощью адаптера использую AA которых много от часов, весов, фонариков и прочей техники, которая в них уже не тянет, а в Океане пойдёт.

[valera9]

ну незнаю.может и океан и лучше вэф проще в ремонте.незаметил разницу сравнивал с 209 и 214 правда мой вариант на bvr. неподскажите сейчас аналог батарейки 373 это LR-20?

[vatsur]

неподскажите сейчас аналог батарейки 373 это LR-20?

Типа того, они были R20, D20. Теперь LR20

Новый динамик хотел из океана 214 хотел поставить но там слишком большой магнит.

Кроме того ещё и сопротивление 4 ома. В 209-ый нужно 8 Ом, иначе без переделки УНЧ будут высокие искажения.

Кто-то пилит батарейный отсек, чтоб магнит влез. Я ставлю 2ГД-38 (ранше в 3УСЦТ применялся)

[valera9]

спасибо.вот что на фото уменя такой вэфе стоит.а в поздних 216 или как повезет.уже без экрана с маленьким магнитом.

[Dimoniack]

вот мой океан.немнога фонит ночью не послушаешь.

Чтобы не фонил, надо исправить контур питания, для чего +выпрямителя соединить Банкой, за тем соединить с коллектором КТ815, его эмиттер на питание преда, потом питание приёмника. Выв 10, все вывода на минус, и минус динамика соединить отдельными проводами с минусом Банки.

[Dim00]

неподскажите сейчас аналог батарейки 373 это LR-20?

Типа того, они были R20, D20. Теперь LR20

Новый динамик хотел из океана 214 хотел поставить но там слишком большой магнит.

Кроме того ещё и сопротивление 4 ома. В 209-ый нужно 8 Ом, иначе без переделки УНЧ будут высокие искажения.

Кто-то пилит батарейный отсек, чтоб магнит влез. Я ставлю 2ГД-38 (ранше в 3УСЦТ применялся)

и он прям в разы лучше?

[valera9]

Dimoniack, я имел виду океан-209. Dim00, да звук более басовитый.а может причина тембр блоке.

[vatsur]

и он прям в разы лучше?

Лучше родного 1ГД-48

[Dimoniack]

Чуваки, мне кажется , самый крутой дин из 3ГД стоит в Электронике 302, только я не помню маркировку, но по звуку он заметно превосходит океановский214, может её вскрыть? Я когда восстанавливал Спидолу 230, так и хотел слямзить с магнитофона динамик, но нет, оставил всё по справедливости.

[Dim00]

Посмотрел у себя в Самаре 2 гд 38 и их нету, точнее есть парочка но они все надорванные ((

[Dim00]

Фух, вроде нашел что 3гдш 1-8 идентичен. А ещё пока поял регулятор громкости стреснула лицевая панель , не у кого случайно не завалялась такая? А то все продают только целыми приемниками

[vatsur]

как серпом по яйцам.

[Dim00]

неподскажите сейчас аналог батарейки 373 это LR-20?

Типа того, они были R20, D20. Теперь LR20

Новый динамик хотел из океана 214 хотел поставить но там слишком большой магнит.

Кроме того ещё и сопротивление 4 ома. В 209-ый нужно 8 Ом, иначе без переделки УНЧ будут высокие искажения.

Кто-то пилит батарейный отсек, чтоб магнит влез. Я ставлю 2ГД-38 (ранше в 3УСЦТ применялся)

спасибо за совет, поставил его. Стало действительно лучше играть и больше баса

[vatsur]

Стало действительно лучше играть и больше баса

Кому как. Родной громче звучит, но НЧ мало, почти нет, зато СЧ красивее чем у 2ГД38.

[rx56]

ой друзья было бы что послушать а динамик пристроить думаю непроблема тем более что и крепёж кажетца там специально сделан универсальным для динамиков с похожими габаритами но трохи разным креплением. видел в кино от гоги рижского как он встроил платку кажетца в веф202 чтобы музыку с мобильного слушать на приёмнике. аккустика на мобиле это ведь просто шкряботение.

[Dim00]

Приветствую вопрос к знатоками, если я возьму планку кв5 с океана 214 перепаяю конденсаторы на 1000пф и установлю в океан 209 то на нем она заработает? Хочу половить 3 мГц

[Dim00]

Они вроде на взгляд идентичны но все же 214 более новее, может там есть подводные камни

[vatsur]

Приветствую вопрос к знатоками, если я возьму планку кв5 с океана 214 перепаяю конденсаторы на 1000пф и установлю в океан 209 то на нем она заработает? Хочу половить 3 мГц

Заработает, но криво, потому, что тот "ютубер" откуда вы это взяли понятия не имеет как работает колебательный контур.

В посте № 2160 я приводил данные для 1,6-3,5мГц.

[Dim00]

Не заработал, в 214 шуршит но ловит просто станции какие то, на 209 тихо шуршит и все. Короче баловство это.

[vatsur]

Dim00, ну, прям так сходу, может и шуршать будет. Входной контур нужно в резонанс настроить с ТА, контур УВЧ тоже. + ещё гетеродин придётся подстроить. Ёмкости проводов, дорожек ведь влияют. А так, слепо воткнуть даже с 209-го в 209-ый идеально не получится.

[Dim00]

Думаю может поискать готовый вариант кто продает, с перемотанами катушками. Антенны нет ловлю на обычную(буду пытаться) и я живу на 17 этаже и кидаю землю с приёмника на розетку. Дом новый в земле уверен.

[Dim00]

Dim00, ну, прям так сходу, может и шуршать будет. Входной контур нужно в резонанс настроить с ТА, контур УВЧ тоже. + ещё гетеродин придётся подстроить. Ёмкости проводов, дорожек ведь влияют. А так, слепо воткнуть даже с 209-го в 209-ый идеально не получится.

наверное вы правы, просто знаний нехватка. Смотрю лишь то что делают как вы сказали бестолковые на Ютубе))))

[HyC]

Думаю может поискать готовый вариант кто продает, с перемотанами катушками. Антенны нет ловлю на обычную(буду пытаться) и я живу на 17 этаже и кидаю землю с приёмника на розетку. Дом новый в земле уверен.

Даже готовую и настроенную в одном аппарате планку придется настраивать в другом той же модели. Работать она конечно в первом приближении будет, но съедет и укладка и сопряжение. Что как минимум выразится в заметном падении чувствительности.

[vatsur]

наверное вы правы, просто знаний нехватка. Смотрю лишь то что делают как вы сказали бестолковые на Ютубе))))

Если так, то да, по 1000пф на контур. Но тогда помехи, шумы, зеркалки точно все ваши, тем более у вас не очень хорошее место для приёма АМ.

[Dim00]

Почему?
