Симфония 003

[sasaa]

Понятно. Спасибо!
Сколько вглубь отступать фронтальной доской от торца для дальнейшего делания на месте отступа Гриля. И из чего и какого размера рейки гриля? Просто ли прямоугольник или ребра жёсткости поперечные должны быть?
Начал подготавливать соединительные бруски. Без мастерской плохо. Тем более среди игрушек)))

[Sandy]

Сколько вглубь отступать фронтальной доской от торца для дальнейшего делания на месте отступа Гриля.

А зачем отступать? я не отступал, см.выше.
Каркас для грилей делал из ДСП 16 мм:

[sasaa]

Крайне интересно изготовление каркаса не из реек, как я хотел, а, действительно, из цельного куска фанеры или чего попадется... Наверное, отступать тоже не буду, сделаю заподлицо. А гриль - на всю лицевую сторону, чтобы избежать отделки торцов лицевых досок.

[sasaa]

Свершилось!
Собрал воедино Симфонию - уже поднадоело слушать шасси





Всё обошлось пропайкой контактов и заменой нескольких конденсаторов - электролитов в УНЧ и 1000пФ и чисткой контактов в блоке АП (чтобы крутился движок АП). Единственное - лень чистить диапазонные ползунки, может быть потоооом.

Перед этим закончил сборку ящиков колонок. Перегородку буду ставить после прослушивания. Осталось сделать фильтры.
Вот уж не думал, что собрать колонки из готовых досок так долго. Радует всё, что у бывалого сборщика вызовет лишь усмешку.
О прослушивании отпишусь, когда закончу.



Ещё осталось из америки заказать радиоткань для колонок (писал выше). Сама ткань дешевле доставки... Если будут желающие присоединиться, велкам.

[пришелец]

http://www.aleksaudio.ru/aleksaudio_ru/ ... a-003.html

[5a200]

И чё покупают? Больно часто там встречается слово инновационный. Чёт на лохотрон похоже.

[sasaa]

http://www.aleksaudio.ru/aleksaudio_ru/ ... a-003.html

Если честно, то похоже на ересь... "Симфония" - понятно. А "aleks -" причём тут? При шпоне ореха? И текст писал фрилансер-школьник. Кабель "имеет минимальные физические параметры" - порвало ))))

[5a200]

И тд и тп.. Ценник только на всё начиная со стоимости моего микроавтобуса.

Ржака с того сайта:

НОВЫЙ КЛАСС HI-GH

Введен новый класс HI-GH - для обозначения техники, созданной с применением только инновационных технологий.
Технические характеристики техники класса HI-GH превосходят аналогичные показатели у конкурентов, именно поэтому компания "aleks" приняла решение с января 2011 года больше не принимать участие в журнальных тестах по акустике.

Сравнивать инновационные - прогрессивные технологии в акустике превосходящие в разы по звучанию!!!, с устаревшими дивайсами в различных дизайнерских корпусах и замысловатой отделкой, это абсурд и бред.

[Sandy]

Ещё осталось из америки заказать радиоткань для колонок (писал выше). Сама ткань дешевле доставки...

А из Америки, это принципиально? Я в Аудиомании покупал:
http://www.audiomania.ru/akusticheskaya_tkan/

[sasaa]

А из Америки, это принципиально? Я в Аудиомании покупал:
http://www.audiomania.ru/akusticheskaya_tkan/

Ну, у меня примерно такой же (или точно такой же) обтянуты оригинальные симфониевские.
А это - желаемое (плюс-минус оттенки и цвета)

там: https://www.cedist.com/products/grill_c ... ll%20Cloth
Отличается.

[Sandy]

Считаю, что аутентичную ткань нужно искать при реставрации, чтобы добиться оригинального вида, а если АС делаются с нуля, по другим размерам, то в этом смысла просто нет.

[sasaa]

Тут не поспоришь. Тут речь не об аутентичной ткани, а о такой радиоткани, глядя на которую будут вспоминаться старые радиолы, приемники и т.д. По крайней мере чтобы рядом с Симфонией не выглядели откровенным новоделом.
Однако на мой взгляд ткань с того сайта реально красивее, и есть возможность, подобрав оттенок, приблизить дизайн к окружению. Другое дело, насколько будет хорош от них звук, и насколько захочется их в комнате оставить. Если - хорошо, то можно и ткань сообразно вкусу подобрать. А вкусы, они ведь разные

[alexL11]

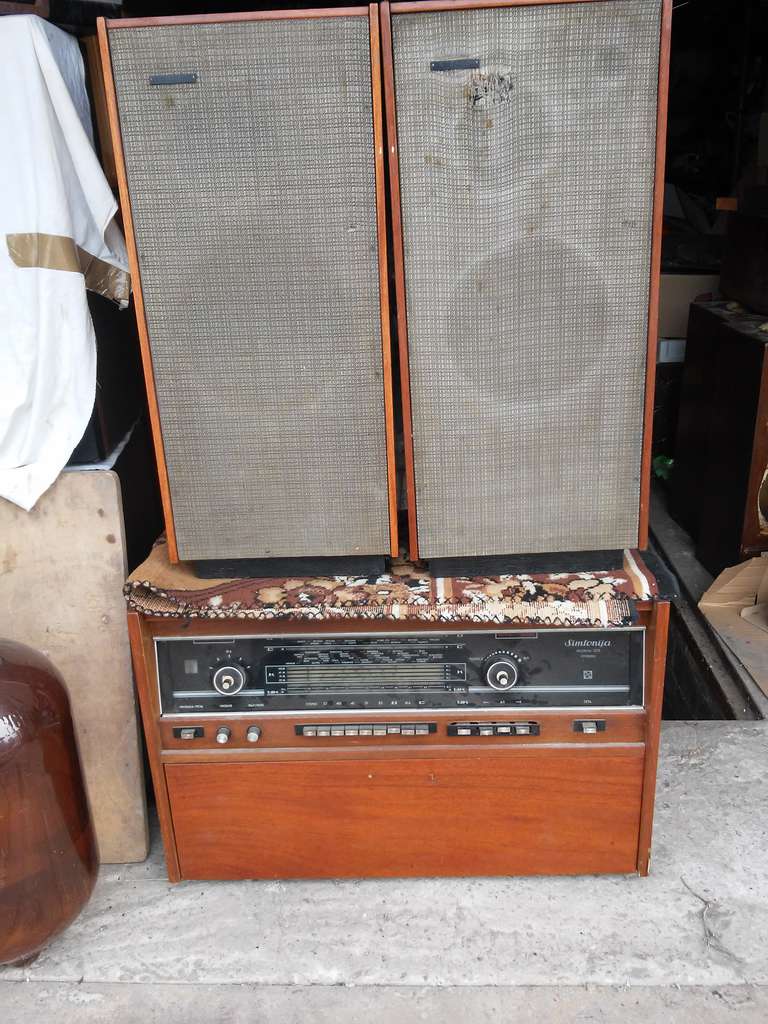

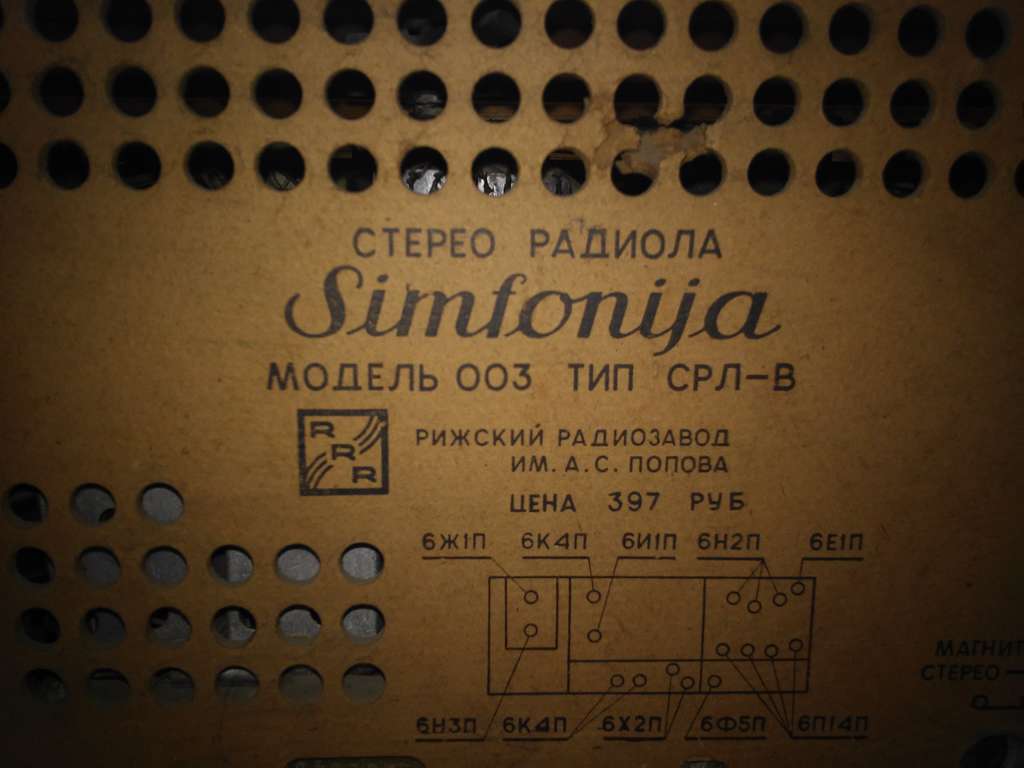

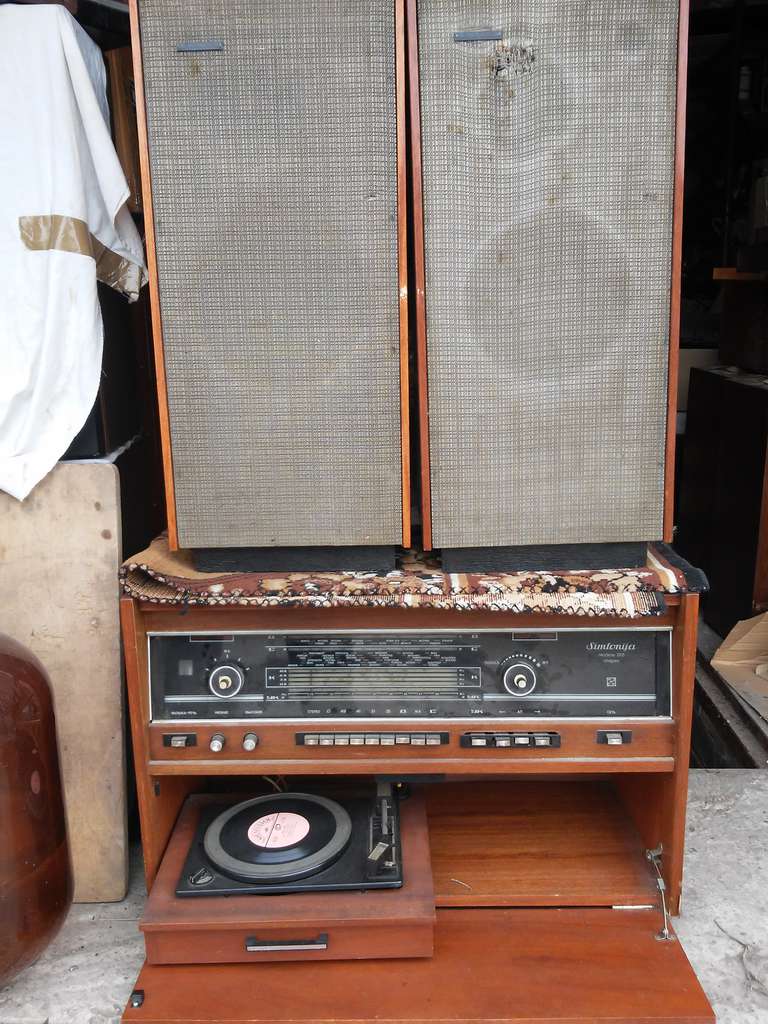

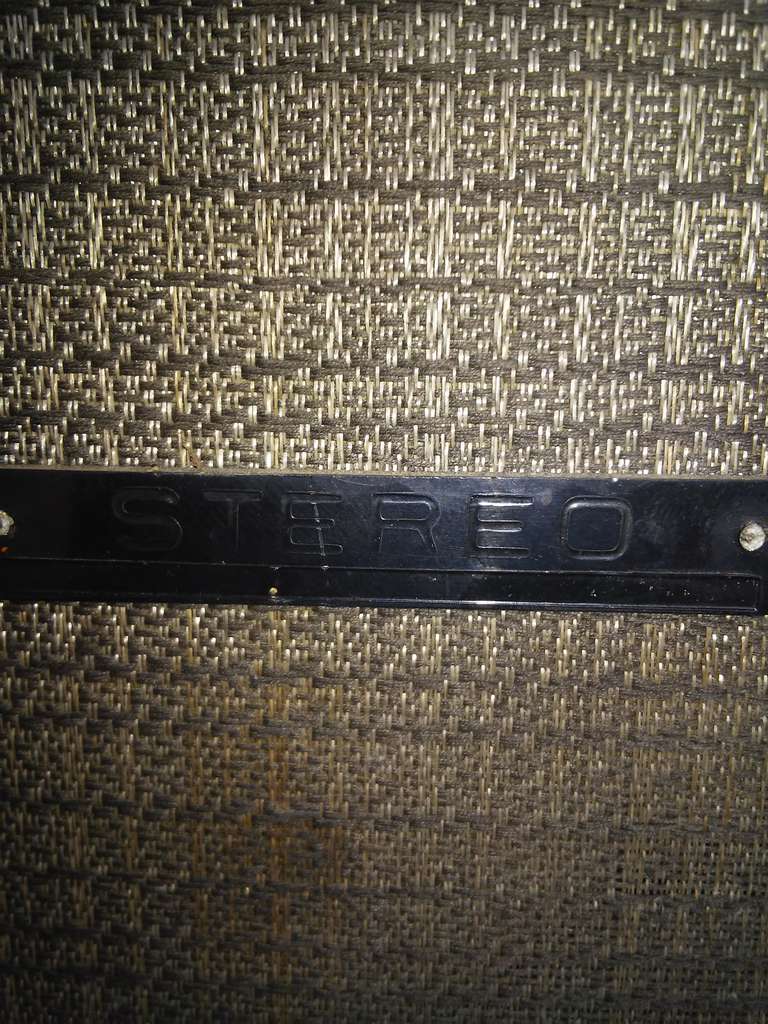

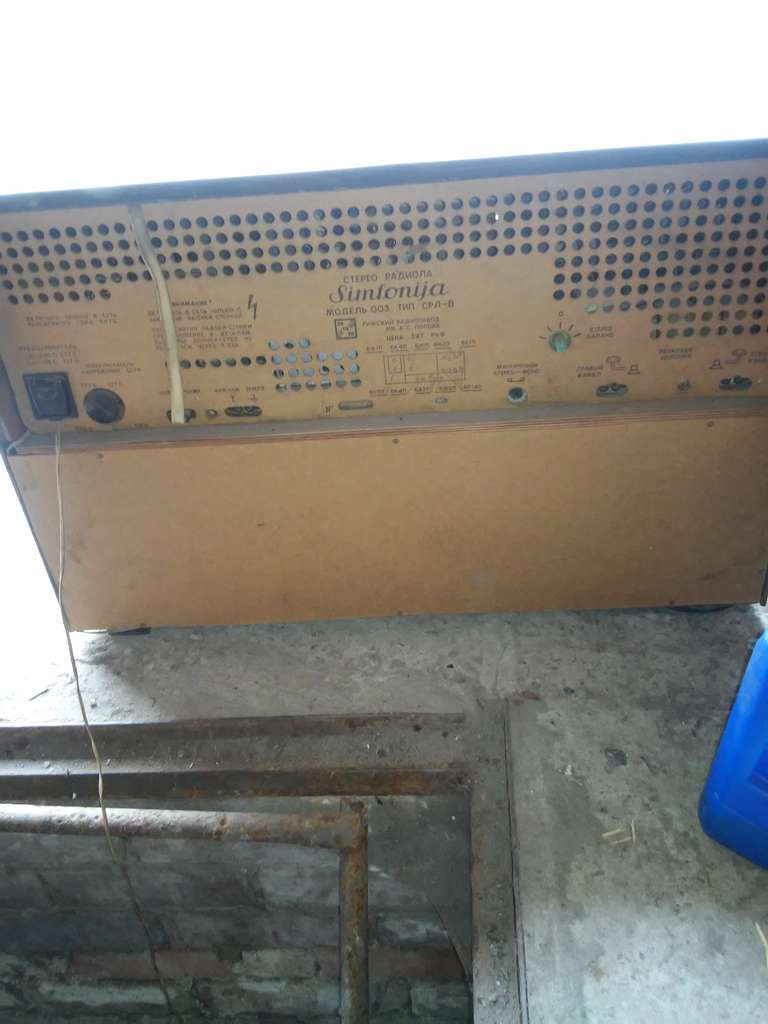

Ну вот и мне подвезло. (А может и нет ) Еще нечего не проверял. Вид вроде средненький.Кое где шпон на колонках отклеивается. Гаражное хранение. Хвастаюсь. Конечно брал из-за колонок. Радиолу ставить некуда к сожалению.

[sasaa]

Ачё! прикольненько!
Как работоспособность?

[Bujhm]

Ручки не аутентичные

[sasaa]

Коллеги!
А вот скажите мне, есть ли какие-то места, где можно купить картридж, головку (или как называется), новую или аналогичную ГЗКУ-631А, чтобы привести звучание ЭПУ "к норме". А то неизвестно, сколько игла работала...

[Bujhm]

Игла тут как правило не при чем. Демпфер течет - его только менять или искать красные картриджи, кажется ГЗП-380 называются.

[alexL11]

Ачё! прикольненько!
Как работоспособность?

На днях проверю. Забирал без проверки -как есть.

Ручки не аутентичные

Ага. Брал из-за колонок. Давно хотел послушать легенду.

[Bujhm]

Если после гаражного гранения диффузоры целы и не нарушилась центровка - Вам понравится, гарантирую. Но включать их надо с Симфониевским усем, или с аналогичным ламповым усем (не Прибоем!). Прежде чем включать Симфонию электролиты треба выпаять и "потренировать" (заряд-разряд), после чего проверить на утечку. Если не сделать этого - большая вероятность попалить трансформатор.

[Sandy]

Но включать их надо с Симфониевским усем, или с аналогичным ламповым усем (не Прибоем!)

Вот этого не понял. Эксплуатирую с однотактом на 300В (более 10 Вт) - очень даже. Также прекрасно работает с однотактом на 6Ф3П (2,5 Вт).
Колонки сделаны по размерам Симфонии-003, динамики и фильтры те же.

[alexL11]

Прежде чем включать Симфонию электролиты треба выпаять и "потренировать" (заряд-разряд), после чего проверить на утечку. Если не сделать этого - большая вероятность попалить трансформатор.

В колонках?

[Sanych]

Bujhm

Ручки не аутентичные

На первое время можно и от Ригонды 102 пристроить... По посадочным местам подходят без проблем.

[Shiko]

Как вариант акустика Симфония 2 с не аутентичной, но очень акустически прозрачной тканью

[K-Dizz]

Нашел на улице почти разграбленную Симфонию 003. Что еще уцелело, притащил домой. В итоге из двух регуляторов громкости собрал один. Теперь оба канала имеют почти равное сопротивление (470-480 кОм), и регулятор баланса наконец-то занял среднее положение.
Что интересно, регулятор громкости найденной Симфонии 003 имел такой же разбаланс сопротивлений по каналам (один канал примерно 470 кОм, второй канал порядка 600 кОм). Как будто на фабрике перепутали номиналы деталей. Годы выпуска 1974 и 1975.

[alexbaki]

Симфония 003 это моя душевная боль. В голодные 90-е продал семейную реликвию в идеальном состоянии. С тех пор было много всего, включая студийные мониторы KRK, Yamaha и.д. Но того звука больше увы я не услышал. Меня просто удивляет как люди бегают, выискивают корветы, кливера, разные моды S90. Это все грохот, никакого звука это не издает, ах да я еще забыл что это еще надо повесить на чудо-усилитель бриг, шум обеспечен.

[Alexaund]

alexbaki, с душевной болью надо осторожнее, так можно и осложнение получить .. Что мешает приобрести сей девайс?

[alexbaki]

alexbaki,Что мешает приобрести сей девайс?

Так тоже ведь родное было, состояние идеальное. А насчет купить, я бы не отказался, но за 20 лет попадались только 2 экземпляра и оба из гаражей в совершенно убитом виде. Обе радиолы не рабочие, в одной транса не было, лампы разбитые, все в пыли и извести. Я бы восстановил, но колонки в еще более плачевном состоянии, корпуса разбухли, деформировались. В таком виде не хочу.

[Alexaund]

Было бы желание. За последние 10 лет прошли три 003-х и одна 2-я (Симфонии). Из них только одна 003-я в состоянии донора. Остальные вполне. Оставил акустику от 2-й (на ножках). Специально не искал, само всплывает..

[Tabargan]

...усилитель там - ап!солютная классика жанра
но четыре бумажных ёмкости, идущих на сетки выходных ламп - менять не глядя сразу
а хорошо бы и регуляторы тембра до ума довести, и кое-что ещё там подшаманить

Товарищ Фланжер подскажите пожалуйста новичку:
бумажные конденсаторы это бм-2 бмт-2?
Т.е. если видишь бм и бмт то нужно сразу хвататься за паяльник и менять их на к73-16, к73-17?

[5a200]

Не, если чёта не так работает то нужно хвататься за тестер и шуровать по схеме проверять напруги в контрольных точках. Для начала. Потом электролиты проверить, потому жо можно и до бмт добраться.

[5a200]

Ну лампы там по перетыкать ещё прежде чем паять

[Alexaund]

БМТ - сразу. Электролитические, скорее всего, нормальные.

[Tabargan]

Сколько людей столько и мнений:)

[SilWay]

Приобрёл недавно радиолу эстония-стерео полный комплект. Явная проблема - переменные резисторы. Громкость совсем не регулируется. Только хруст слышен и как звук отходит. Звук, кстати, на середине громкости выдаёт.
Там стоит СП3-12 на 470 кОм. Всё бы ничего, но как я понял он редкий. Как быть? низкие и высокие тоже сдохли. Но с ними то ладно. Можно и резистором заменить. Там же всё равно они на убавление только работают.
Сам лезть не буду. Вчера тренировался на кошках... т.е. на резисторе от радиоточки. Не разобрал толком и собрал криво. Так что сам не полезу. Но припаять смогу. Есть чем заменить? Есть ли смысл отдать специалисту на чистку?

[F1NN]

Приобрёл недавно радиолу эстония-стерео полный комплект. Явная проблема - переменные резисторы. Громкость совсем не регулируется. Только хруст слышен и как звук отходит. Звук, кстати, на середине громкости выдаёт.
Там стоит СП3-12 на 470 кОм. Всё бы ничего, но как я понял он редкий. Как быть? низкие и высокие тоже сдохли. Но с ними то ладно. Можно и резистором заменить. Там же всё равно они на убавление только работают.
Сам лезть не буду. Вчера тренировался на кошках... т.е. на резисторе от радиоточки. Не разобрал толком и собрал криво. Так что сам не полезу. Но припаять смогу. Есть чем заменить? Есть ли смысл отдать специалисту на чистку?

VD40 Вам в помощь.

[SilWay]

VD40 Вам в помощь.

Там не то, что хрустит, а даже громкость не регулируется! Восстанавливать такой резистор желания нет. WD-40 это самый последний вариант. Вот думаю как и чем заменить. Смотрю моно вариант такого резистора есть у ригонды. Это уже радует. Есть и новые, но без отводов тонкомпенсации. Может купить новый СП3-12 на 470 кОм и просто вмонтировать туда лепестки для тонкомпенсации?

[Tofiq62]

Обязательно надо разбирать.Там надо подгибать токосьемник у которого на кончике маленькая хрень для контакта с графитовым покрытием,которая скорее всего сьелась.

[ДедФеном]

Полностью разобрать , промыть спиртом и обильно смазать (чтоб аж потекло из него) , подгибать я бы ничего не стал может быть хуже , знаю по опыту. Но разборка этих потенциометров затруднительна.

Лучше всего использовать не СП3-12 а СП3-30 у СП3-30 графитовая вставка в ползунке это обеспечивает полное отсутствие тресков и надёжность , такие резисторы можно снять например с тембров Маяка- 233 , я ставил их в ламповые усилители как регулятор громкости - результат прекрасный.

Не слудует боятся того что номинал там 47к вместо 470к (на 470к вы може вообще не найти даже нового) , отстутсвия отводов тонкомпенсации и того что он группы А.

[F1NN]

СП3-12 на 470 кОм с выводами тонкомпенсации в Москве можно найти, за 300 рублей .

[Юрий_Ск]

В похвалу колонок...
Иногда подключаю к какому-нибудь ремонтируемому китайцу со свалки (посл. раз был КIPO КВ-308АС, готовил его плату (там FM) поженить с ламповым приемником), я то в курсе, а гости удивляются громкости и полноте звука, даже бас идет. Колонка от "Симфонии-стерео", есс-но подключаю только одну.

[SilWay]

СП3-12 на 470 кОм с выводами тонкомпенсации в Москве можно найти, за 300 рублей .

Это интересно. Можно ссылку?

[F1NN]

вон на полке лежат.

[Юрий_Ск]

Делал в студенчестве отводы тонкомпенсации от дужки простого (вообще без отводов) переменного резистора. Понадобилось сделать аж 3 отвода. И очень просто сделал - всего-то делов - найти подходящие мелкие шурупы. Сначала по сопротивлению находится точка, где нужно сделать отвод/вывод, потом тонким сверлом на внешнем краю графитовой дорожки сверлится сквозная дырочка (это для ввинчивания шурупа). Затем немного ввинчивается шуруп который охватывается, как шарфиком, многожильной проволочкой, затем шуруп ввинчивается окончательно. Так получается гибкий вывод. Но можно и мелкими болтиками обойтись, например на М2. Даже лучше выйдет, если метчик на М2 есть.

[Tofiq62]

В Симфонии 003 самое ценное это только колонки и при чем в том виде как они вышли с завода,без всяких доделок и переделок.С любым ламповым усилителем от 2 до 10 ватт дает достойное звучание.

[Alexaund]

при чем в том виде как они вышли с завода,без всяких доделок и переделок

Не соглашусь. Явно стенки тонкие. И фильтр не кошерный..

[Tofiq62]

Алексаунд вот это и все т.е. не кошерный фильтр и тонкие стены,размеры колонок и дают то неповторимое звучание.

[Слепой Пью]

Дабы не плодить тем, тут вроде про все симфонии... (я бы тему переименовал в просто "Симфония... вопросы и ответы" по типу ремонта олимпов и т.п.
Стал обладателем симфонии без колонок... неизвестно какой Т.е. все, что в музее - по названию/внешнему виду не подходит (на шкале просто "симфония"). Подозреваю что то среднее между симфония и симфония 2:

Хотя, склоняюсь, что это, все таки, первая симфония, т.к. в музее под описанием симфонии на фото "ригонда-симфония" и без родной задней стенки.
моя стенка так выглядит

и... нет блока, который на всех фото музея над ручкой баланса

это же стереодекодер?
по описанию владельца - думал все печально, но в реале, после удаления пыли и осмотра - все как бы неплохо и первичное предположение о потрошении на молекулы прошло - хочу привести в порядок. первое включение выявило условную работоспособность - на АМ - тухло, но шипит, на УКВ - поймалось 3 или 4 станции. в прошлые выхи вечер слушал пиратское радио на маяке регуляторы, конечно шуршат-трещат, прием слабенький, "глаз" при настройке едва расширяется. АП - работает, но слабоватенько, хотя вправо-влево все ездит.
Скачал какую то схему УНЧ, а на ней есть АП и почему то числится 6п14п...? У меня - 6ф5п, как обычно, вроде.


PS не в тему: кал-онки на фото - тоже некий "летучий голландец" - 6ас-15 - ничего не нашел про них в сети? только тема где то тут древняя с погибшими фото. У меня:

Дин - 6гд-8 - тоже как то скудно в сети с инфой

[Tofiq62]

Вот еще к этой Симфонии свои бы колонки то цены ей не было.Хотя и эта модель не так часто встречается.Отличная коллекционная радиола.

[Alexaund]

Алексаунд вот это и все т.е. не кошерный фильтр и тонкие стены,размеры колонок и дают то неповторимое звучание.

Опять противоречия. Тонкие стенки дают массу неповторимых призвуков, про фильтр на электролитических конденсаторах и дросселе в качестве фильтра 1-го порядка писали достаточно. А резонатор г-на Гельмгольца для меня вообще что-то вроде ящика Пандоры..
Симфония-2 - последняя, которая прошла у меня. Не вписалась в интерьер, оставил колонки. На ножках, смотрятся забавно. Но корпус и фильтры хочу поменять..

[Tofiq62]

Алексаунд Симфония2 для меня самый красивый аппарат того времени.О вкусах не спорят. думаю что в то время конструкторы знали что делают и колонка от Симфонии 2 звучит,но что мне говорить Вы и сами знаете.В этих колонках ни чего делать по улучшению не надо.Эти колонки шедевр того времени и сегодня они дают достойное звучание.
