красивые и редкие индикаторы! - торцевой единичный ВЛИ

[susloid]

попался мне очень странный, но красивый ВЛИ типа ИЛД2-Л-Р. год производства не указан,но это "рефлектор".
индикатор имеет один большой анод с нанесенным оранжевым люминофором, несколько нитий накал с довольно небольшим шагом и...вот тут интереснее: попалось мне 2 его модификации: с двумя сетками (т.е можно засветить анод пополам) и вообще без сеток! зачем второй вариант - я не понимаю...
фоты индикатора вот тут:
ИЛД2 с сеткой спереди:
http://lasers.org.ru/forum/attachments/ ... -jpg.9512/
сзади:
http://lasers.org.ru/forum/attachments/ ... -jpg.9513/
ИЛД2 без сетки спереди:
http://lasers.org.ru/forum/attachments/ ... -jpg.9514/
ИЛД2 включен:
http://lasers.org.ru/forum/attachments/ ... -jpg.9515/

а дальше будет интереснее!
вообще ВЛИ с большими сегментами и плоскими сетками чувствительны к статическим зарядам и наводкам...я думал,что этот такой же...поднес к нему натертую пластмассовую ручку отвертки - ничего...потом зачемто поднес скальпель и заметил,что свечение изкривляется...скальпель оказался намагниченным! и тут я взял неодимовый магнит из харда и офигел!
все помнят еще из школьной физики простой опыт с визуализацией магнитных полей: на листок бумаги насыпаются мелкие железные опилки и кладется магнит. опилки выстраиваются по линиям поля...
вот тут тоже самое произошло с электронами! красота!)))
наблюдается фокусировка пучков электронов в тонкие жгуты, расположение их по силовым линиям, мертвая зона - куда электроны вообще не попадают =) по сути все это используется например в кинескопах.
вот фоты:
магнит сверху - видна фокусировка пучков электронов в тонкие жгуты:
http://lasers.org.ru/forum/attachments/ ... -jpg.9516/
аналогично:
http://lasers.org.ru/forum/attachments/ ... -jpg.9517/
магнит сзади - четко видны силовые линии магнитного поля и мертвая зона:
http://lasers.org.ru/forum/attachments/ ... -jpg.9518/
магнит сзади под углом - пустая область - по идее линия смены полюсов магнита:
http://lasers.org.ru/forum/attachments/ ... -jpg.9519/

а вот и видео!!!!!!

[Санек]

Офигеть!

[seriikot]

А что за музыка на видео?

[opamp]

Огхырительно!
Осталось придумать систему разверток и сделать осциллограф, а то и телевизор.

[Muller]

Класс Особенно с магнитом. Такое в школах бы показывать, ато в учебниках физики картинки убогие в большинстве своем.

[susloid]

спасибо за отзывы)

seriikot на ютуб друг заливал, поэтому я не знаю,что там за музыка)

[Alex_Rich]

Красотища !

[Давинчи]

Огхырительно!
Осталось придумать систему разверток и сделать осциллограф, а то и телевизор.

а если сзади трансформатор Ш без малых пластин и к усилку-на визуализацию Винампа или винд.медиаплеера будет похоже
Круто!!!

[opamp]

Давинчи
Угу. Это вы хорошо придумали!
Ждем видео от владельца индикатора.

[Николаич]

можно так
http://www.audioportal.su/showthread.ph ... 0%F2%EE%F0

[susloid]

а можете перезалить картинку сюда? я там не могу ее посмореть

[opamp]

[susloid]

ааа...понял))) знаю эту тему- тое красиво и интересно

[susloid]

это конечно с магнитным полем не связано,но тоже симпатично:

красивый и редкий ВЛИ типа ИЛМ1-9МВ производство Рефлектор 1995 год.
скорее всего предназначался для построения больших табло.
что интересно: синий и зеленый цвета получаются из одного люминофора с помощью разноцветных светофильтров, нанесенных на баллон.
еще любопытно то,что все желтые сегменты запараллелены, а остальные тоже хитро соединены


спереди:
http://lasers.org.ru/forum/attachments/ ... -jpg.9590/
сзади:
http://lasers.org.ru/forum/attachments/ ... -jpg.9591/
включен:
http://lasers.org.ru/forum/attachments/ ... -jpg.9592/
крупный план во включенном состоянии:
http://lasers.org.ru/forum/attachments/ ... -jpg.9593/

[opamp]

Красивый зверь. Жаль, имхо без практического применения...

[susloid]

ИЛЦ1-1/7
видимо самый крупный из выпускавшихся в союзе серийно семисегментных ВЛИ .а может и во всем мире!

http://lasers.org.ru/forum/attachments/ ... -jpg.9378/

http://lasers.org.ru/forum/attachments/ ... -jpg.9379/

[susloid]

прислали мне вот такой вот интересный индикатор)
светящийся кресткажись не православный...
никаких надписей на индикаторе нету, внешне отдает некой кустарностью)
подключен к сети переменного тока 220в 50гц через резистор 1к...ток через индикатор 37ма (при этом он светится полностью и греется нехило).

http://lasers.org.ru/forum/attachments/ ... -jpg.9744/
http://lasers.org.ru/forum/attachments/ ... -jpg.9745/

[Санек]

susloid
Такое впечатление что индикатор откуда то из убранства католической церкви, например, как любят показывать в америкосовских фильмах, со щита с названием идущей проповеди перед входом.

[leha67]

http://radikal.ru/F/i058.radikal.ru/110 ... d.jpg.html

[susloid]

шикарный и нереальный ВЛИ типа ИВЛМ-12М, кодовое название П789...93год)
по видимому предназначался для применения в больших экранах массового пользования, но может и не пошел в серию вообще...в справочниках данных нету
http://lasers.org.ru/forum/attachments/ ... -jpg.6526/
http://lasers.org.ru/forum/attachments/ ... -jpg.6527/

что инетересно...похоже существовал не один вид под данным названием. мне попался индикатор с таким же наименованием, но 94 года и в реально отличной от предыдущего конструктивом! условно назову его п789 тип2:
1. штенгель у типа 2 находится спереди баллона.
2. очень странная конструкция сеток - по сути сетка находится только под нитями накала, а между ними довольно свободная решетка.
http://lasers.org.ru/forum/attachments/ ... -jpg.9780/
http://lasers.org.ru/forum/attachments/ ... -jpg.9781/

к сожалению все попавшие ко мне данные индикаторы второго типа оказались бракованными и в них не светит красный люминофор. видимо он оказался бракованным или был неправильно нанесен.
http://lasers.org.ru/forum/attachments/ ... -jpg.9782/
http://lasers.org.ru/forum/attachments/ ... -jpg.9783/
похоже на данных индикаторах разработчики пытались получить чистые цвета RGB для построения качественных больших экранов

[СССР-1]

нижние похожи.. "на правду"

[susloid]

СССР-1
это вы о чем?

[susloid]

Абсолютно нереальный и редкий ВЛИ типа ИЛМ1-5М! Производство Рефлектор 92 год! Изделие явно заказное и наверное мелкосерийное, хотя имеет стандартное наименование и штамп ОТК.
Баллон использован явно стандартный,тк много выводов не используется.
Сам знак трехцветный. Но самое интересное: ЧТО на нем изображено?лично я вообще не понимаю) но если кто распознает - буду благодарен)
вообщем смотрите сами)
жду комментов))))

http://lasers.org.ru/forum/attachments/ ... -jpg.9816/
http://lasers.org.ru/forum/attachments/ ... -jpg.9817/
http://lasers.org.ru/forum/attachments/ ... -jpg.9818/

[German]

Скорее рекламная продукция .

[Vygandas]

Реклама но для оборонки

Есть же печать приемки заказчика

По мне что-то связанное с ракетно-космическими войсками.

[Riverbluesman]

Может это часы? На фото минутная стрелка?

[susloid]

Riverbluesman
нет) стрелка всего одна и изображение статично

[Давинчи]

Фантастика!
Шеврон на "Звездных Вратах".

[Alex_Rich]

Красиво !

[opamp]

А вы заметили что рамка- в точности как у ВАЗа раньше была?

[alexandr``]

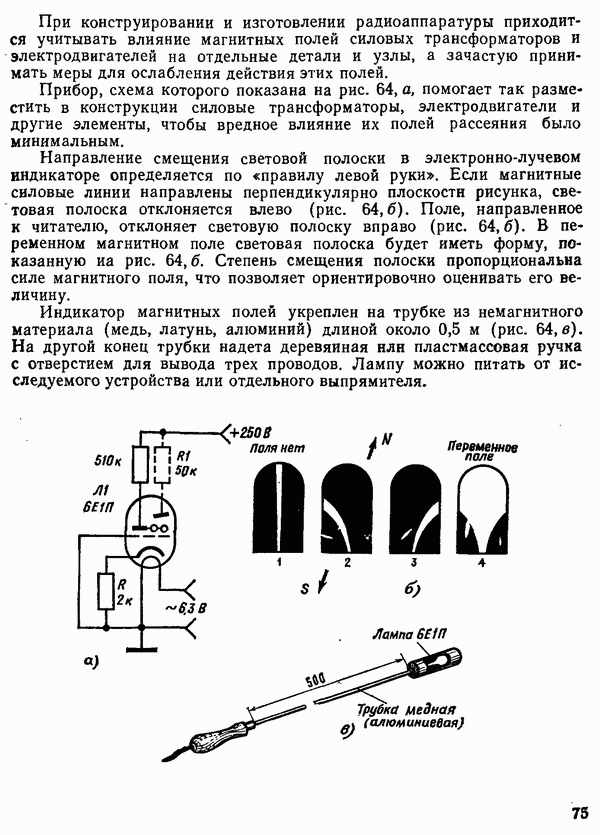

С какой книжки страница?...

[opamp]

А кто ж ее знает... как на аудиопортале вывесили- так я и перевесил...

[Digger]

В.Г. Бастанов, М., Московский Рабочий. 300 практических советов.

[susloid]

opamp
хм я о таком и не думал...
вообщем ждем,пока кто сможет опознать)

[Винилист]

opamp
Не у ВАЗа, а у АЗЛК.

[Gebeus]

АЗЛК -Автомобиль Заранее Лишённый Качества

[opamp]

Это смотря какой стороной повернуть.

[susloid]

вот такая вот ВЛИ панелька попалась..опознавательных знаков нету...судя по этому, а также по качеству изготовления - опытная...
интересны в ней две вещи: триада состоит из зеленого-желтого-зеленого цветов; и накалы для каждой строки отделены друг от друга видимо для того,чтобы разработчику было удобнее в плане питания соединить их последовательно или параллельно.

http://lasers.org.ru/forum/attachments/ ... -jpg.9925/
http://lasers.org.ru/forum/attachments/ ... -jpg.9926/
http://lasers.org.ru/forum/attachments/ ... -jpg.9927/
http://lasers.org.ru/forum/attachments/ ... -jpg.9928/

[susloid]

интересный и большой часовой ВЛИ. Что интересно - является явно экспортным, но при этом названия дней недели даны на русском.производство Рефлектор, но дата неизвестна...но вообще сделан очень аккуратно...
http://lasers.org.ru/forum/attachments/ ... jpg.10040/
http://lasers.org.ru/forum/attachments/ ... jpg.10041/

[Muller]

susloid
Почему ты считаешь что он "является явно экспортным"? Потому, что неделя начинается с воскресения, как у тупых буржуев? Или из-за надписи на английском "made in Russia"? Обычно признаком производства на экспорт является как раз таки наличие символов индикации на языке страны - вероятного импортера, а сдесь таковые как-раз отсутствуют.

[susloid]

Muller
ну я так подумал изза надписи на английском, качества изготовления, начертания цифр и неотечественого конструктива

[opamp]

качества изготовления,

Просто техник в этот день был трезв.

[susloid]

пожалуй один из самых миниатюрных в мире многоразрядных семисегментных ВЛИ...
японский NEC LD8133

http://lasers.org.ru/forum/attachments/ ... -jpg.8501/

[Muller]

А разве в наших Б3-18 больше стоят?

[susloid]

если ты про ИВ-21 то да)

[Alex_Rich]

пожалуй один из самых миниатюрных в мире многоразрядных семисегментных ВЛИ...
японский NEC LD8133

http://lasers.org.ru/forum/attachments/ ... -jpg.8501/

Симпатичненький ...

[opamp]

Не открываеца.

[susloid]

opamp
вчера форум упал..сейчас все пашет...

[susloid]

как известно, ВЛИ шкалы очень широко применялись в различной аудиоаппаратуре. Однако существовали шкалы для применения в различной другой аппаратуре.
Попался вот такой образец с кодовым названием П544А производства Рефлектор 88 год.
что интересно - несмотря на кажущееся большим число сегментов, они все запараллелены в группы по три, значит общее число сегментов в строке по сути 17...очень интересно выглядят начальные и конечные сегменты шкалы.

http://lasers.org.ru/forum/attachments/ ... jpg.10603/

http://lasers.org.ru/forum/attachments/ ... jpg.10604/

[susloid]

попались мне те самые ИЛД2-Л-Р, но приятного зеленого цвета свечения с сеткой и бирюзового без сетки)
классные всетаки индикаторы непонятного назначения)))
еще очень странно смотрится некая эмблема на заднем стекле одного из индикаторов...

http://lasers.org.ru/forum/attachments/ ... jpg.10648/

http://lasers.org.ru/forum/attachments/ ... jpg.10649/

http://lasers.org.ru/forum/attachments/ ... jpg.10650/

http://lasers.org.ru/forum/attachments/ ... jpg.10651/

http://lasers.org.ru/forum/attachments/ ... jpg.10652/

http://lasers.org.ru/forum/attachments/ ... jpg.10653/
