Помощь в ремонте Орбита 106

[Сергей Васильев]

C краю ленты идет левый канал, и обычно проблемы именно с ним в первую очередь возникают и-за головки. Да, воспроизводящая это которая экраном спереди закрывается.

А там не видно, что головку кто-то крутил? Краска на винтах целая?

Вы с разными записями пробовали, на всех в правом канале меньше высоких?

То что после регулировки индикатор показывает больше это нормально, он тоже настраивается.

[Replicar]

Ленту с монозаписью добыть надо. Чтобы одно и тоже было на обоих каналах. Лучше конечно звуковой генератор...., ну да ладно. Потом выставить одинаковую громкость воспроизведения (раз уж мы режим "запись" не трогаем) в обоих каналах не обращая внимание на показания индикаторов. Потом выставить показания индикаторов в 0 дБ.
А по-хорощему - сменить электролиты (раз уж паяльник есть). Отрегулировать подмагничивание, потом отрегулировать запись и воспроизведение в режиме "сквозной канал".

[Сергей Васильев]

Replicar

Возможно после смены электролитов ничего крутить не придется, если там все не покрутили до этого конечно. В той Орбите что мне приносили, практически ничего регулировать не пришлось. Вот Союз тоже недавно делал, сменил электролиты, головку воспроизведения (причем записывающая была в идеальном состоянии и следов замены нет, видимо закрыта была), потом включил, поставил измерительную ленту, чуть подстроил уровни воспроизведения - все остальное оказалось в норме, в том числе запись. Но тут оба аппарата были некопанные.

[Владимир-13]

По поводу установки головки - краска наблюдается только на одном винте, винт который с пружинкой, там краска отколота. Вероятнее всего крутили или меняли голову. Но если голову меняли, то пайка очень аккуратная. Вероятнее всего просто крутили.

Пробовал с разными записями, картина везде одинаковая. Разве что уровень записи везде разный. Но разница в каналах слышна везде.
Если я сейчас отстрою звук. не по индикторам, а на слух. Я в общем на слух не жалуюсь и с музыкой знаком некоторым образом, да и отец звукорежиссером работал, так что центр поймать точно смогу, и разницу слышу достаточно четко. Вопрос в другом, как потом индикаторы подстраивать? И если беда в головке, то можно ли ее регулировать. Или как враиант, может ли она быть перевернута другой стороной например при установке?

[Сергей Васильев]

Владимир-13

Винт с пружинкой роли не играет. Азимут головки это винт справа. Но недалекие люди обычно крутят винт спереди чтобы подстроить под чужую ленту, и тем самым сбивают головку. Посмотрите, если лента по головкам ровно идет, то есть пакет не торчит из-за ленты, значит все нормально.



Чтобы легко увидеть картину, можно использовать прозрачный ракорд, например от ленты Славич.

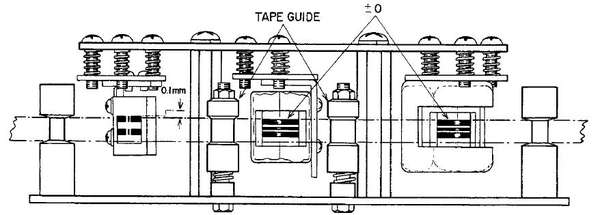

Если лента касается головок как на картинке - поставьте ленту на воспроизведение, и вращая правый винт у головки воспроизведения - настройте по максимуму высоких частот в обоих каналах.

[Владимир-13]

Спасибо, сейчас гляну. И все же вопрос мой без ответа - как подставить индикаторы?

[Сергей Васильев]

R58 в тех же блоках это уровень индикатора.

[Владимир-13]

С права глядя на головку чуть виден металл, в смысле полоска продольная. И на счет каналов - провод у меня может быть вполне и перепутанный. Т.е. на самом деле проблемы могут быть и не с правым каналом а как раз с левым. Т.к. распайку не помню.

[Владимир-13]

R58 в тех же блоках это уровень индикатора.

Спасибо, пока трогать не буду. что бы связь с реальностью не потерять. так пока по индикаторам могу ориентироваться.

[Владимир-13]

П.С. Ощутил сейчас непередаваемое удовольствие дотронувшись до заземленного усилителя и не заземлённого магнитофона одновременно.

[Сергей Васильев]

Видна полоска которая помечена красной стрелкой, или которая синей?



Проверить каналы можно так, у головки сверху два проводка, и снизу 2 проводка. Если прикоснуться к одному из верхних - будет фон в левом канале, если к нижнему - в правом.

[Владимир-13]

Сергей, еще раз спасибо что так подробно все мне объясняете.

Видна немного головка под синей стрелкой. Красная вся скрыта под пленкой. И видна она ближе ко мне если смотреть на головку.

[Сергей Васильев]

Пожалуйста, мне не сложно.
А если при включенном воспроизведении чуть сместить ленту вниз ногтем или еще чем, часть помеченная красной стрелкой сразу становится видна, или ленту сильно смещать приходится?
В идеале она должна быть смещена относительно края ленты на 0,1 мм.

Напоминаю, что мы сейчас говорим о головке воспроизведения.

[Владимир-13]

Пожалуйста, мне не сложно.
А если при включенном воспроизведении чуть сместить ленту вниз ногтем или еще чем, часть помеченная красной стрелкой сразу становится видна, или ленту сильно смещать приходится?
В идеале она должна быть смещена относительно края ленты на 0,1 мм.

Да, если слегка подвинуть ленту, практически сразу оголяется эта зона. Там расстояние буквально доли миллиметра.

[Сергей Васильев]

Значит головка установлена верно. Попробуйте настроить азимут головки правым винтом.

[Растаман]

включил просто без усилителя первый раз - и индикатор в правом канале как то странно себя вел. Потом буквально через минуту ожил и при подключении к усилителю играли уже оба канала.

Симптом плохого электролитического конденсатора..
Скорее всего и причина более тихого правого канала в этом

[Владимир-13]

Сейчас покрутил немного головку, еще немного канал правый, немного подстроил показомтеры. Вроде бы стало более приемлемо. Но я так понимаю это все полумеры. надо менять элеткролиты

[Сергей Васильев]

надо менять элеткролиты

Хорошо бы поменять, особенно вот в тех двух блоках. Только на новые из магазина.

[Владимир-13]

надо менять элеткролиты

Хорошо бы поменять, особенно вот в тех двух блоках. Только на новые из магазина.

Я так понимаю, элеткролиты это серебряные бочонки с микрофарадами которые? Сейчас можно найти аналог современным на них?

[Сергей Васильев]

Да, они самые. Современный аналог в любом магазине радиодеталей.
Переписываете номиналы на бумажку и идете.

И ради Бога, поменяйте 3 большие банки в блоке питания, пока они не взорвались и не покалечили.

[Владимир-13]

Да, я думаю так и сделаю. Поменяю электролиты, банки. И посомтрим что получится. Паять платы немного умею, так что думаю не сожгу ничего

[AlexRK2]

главное вольтаж новых должен быть чуть выше старых, а ёмкость должна быть такой же (примерно - т.к. 50 мкф нет, а есть 47 - ну и 20=22, 5=4.7 и др.).
И полярность не перепутайте.

[Владимир-13]

они в продаже так и называются "электролиты"?

[-=Snaiper=-]

электролитические конденсаторы

[Владимир-13]

Спасибо

[Владимир-13]

Менять электролиты стоит везде или только на платах усилителя? И еще вопрос, есть же полярные и не полярные. Их как отличить?

[AlexRK2]

где написано + или - = полярные (на плате тоже плюс помечен).

Для начала хотя бы в платах УВ.

[Владимир-13]

Еще ламерский вопрос. Во первых - поглядел электролиты, почти все они находятся на съемных платах, т.е. что бы их заменить отпаивать ничего не придется. только сами электролиты естссно. Хотел узнать, какая информация при их покупке мне нужна? Я так понимаю только количество микрофарад и напряжение. так же наличие плюсика у полярных. И еще вопрос - не разобрался, как снимать банки, она в пластиковом держателе. у меня на Бриге банки были на винтах. Тут их как выковыривать? И как, кстати, отпаивать электролиты с платы? В смысле, с обратной стороны большой количество дорожек, можно ненароком не то отпаять. Можно ли его например сверху выдрать, оставив только ноги и их отпаять? Или так делать нельзя?

[Владимир-13]

[AlexRK2]

выдирать ничего нельзя....

вроде в Питере полно форумчан владеющих паяльником - ну попросите их поменять Вам эти электролиты - думаю откликнутся. Не портьте аппарат. отнесите эти платки и всё...

[Владимир-13]

Да хочется самому это сделать.

[AlexRK2]

тогда паяльник на 25 ватт, канифоль и припой, кусачки для новых кондёров. Жало паяльника такое, чтоб только ножку можно было выпаять, а не пол платы распаять. нагревать лучше быстро обе ножки, кондёр при выпайке желательно не качать, а тянуть из платы на себя.

[Владимир-13]

Паяльник сороковатник, паять вполне удобно. Сейчас отпаял пару электролитов, ничего сложного. Главное их не перегревать, но это скорее актуально при пайке новых.

[Владимир-13]

Канифоль есть, припой 1,5 с канифолью внутри. Вообще пользую вместо канифоли флюс, жидкая канифоль.

[AlexRK2]

40ваттным ОЧЕНЬ аккуратно - дорожки тока в путь отваливаются

главное не забудьте что куда паять - и делать по одному надо, запоминая как стоял старый (полярность). На новых не плюс, а минус указывается.

[Владимир-13]

Да, я так и планирую Пока ничгео не трогаю. завтра поеду куплю все, и буду паять по одному, что бы не запутаться. У них же вроде ножка плюсовая длиннее?
И еще вопрос - отпаял пока две банки, по 2000МКФ. Как думаете, на замену брать такие же или мощнее? И сколько сейчас такие примерно могут стоить?

[VCutter]

У них же вроде ножка плюсовая длиннее?

Да.

И еще вопрос - отпаял пока две банки, по 2000МКФ. Как думаете, на замену брать такие же или мощнее?

Сильно бОльшей емкости лучше не ставить. 2200 или 3300 мкФ вполне хватит.

Чтобы выпаивать сподручнее было - купите оловоотсос. Он стоит меньше 100 рублей, а удовольствия масса .

[Владимир-13]

Олово отсос это такая лохматка медная на которую припой собирается?

[AlexRK2]

у мня пневматическая с нагревом - китайская хрень - работает немного, но иногда приятно. Прислоняешь его жало - нагреваешь и нажимаешь кнопку - чпок и контакт чистый, а остатки припоя внутри....

[VCutter]

Олово отсос это такая лохматка медная на которую припой собирается?

Нет, это типа подпружиненного шприца с фторопластовым носиком. Греете точку паяльником, не убирая паяльник, подносите отсос и нажимаете на кнопочку. При некотором навыке - чистая площадка и торчащий из отверстия чистый вывод. Далее - взводите отсос, из которого высыпается припой, и следующую точку.

Зайдите в чип и дип - там Вы его купите и спросите, как пользоваться. Рекомендую потренироваться на чем-нибудь ненужном, прежде чем приступать к ремонту.

[VCutter]

у мня пневматическая с нагревом - китайская хрень - работает немного, но иногда приятно.

Хорошая такая установка недешева (10-12 тыр), а дешевые ломаются моментально . Так что лучше простой, но хороший, если не заниматься этим профессионально.

[Владимир-13]

Понял, а я отпаивал всегда по старинке, на антенный кабель

[VCutter]

Понял, а я отпаивал всегда по старинке, на антенный кабель

Отсос практичнее.

С оплеткой - хорошо, когда надо убрать остатки припоя с площадок при SMD-монтаже.

[Сергей Васильев]

И еще вопрос - отпаял пока две банки, по 2000МКФ. Как думаете, на замену брать такие же или мощнее? И сколько сейчас такие примерно могут стоить?

Современные 2000 на 50В будут значительно меньше тех, что стоят в магнитофоне. Поэтому пластмассовый зажим и шпильку можно будет выкинуть, ибо она бесполезна.
Цены сильно не подскажу, но у нас на 2000 мкф стоят в районе 20 р/шт, но от производителя зависит. Мелочь на 4.7, 10, 22 и т.п. - по рублю-два. опять же в зависимости от производителя. В Питере цены могут чуть отличаться в большую сторону.

Кстати, важный совет - не выпаивайте все сразу, замените один, проверьте работоспособность. Если где-то накосячил, так легче будет выяснить.
И еще. У наших конденсаторов обычно подписан плюс, у импортных - минус, не перепутайте.

[Сергей Васильев]

Хорошая такая установка недешева (10-12 тыр), а дешевые ломаются моментально Подбитый глаз . Так что лучше простой, но хороший, если не заниматься этим профессионально.

Кстати насущный вопрос, где купить нормальный хоть бы полупрофессиональный отсос? А то уже заколебался покупать китайский хлам, уже перебрал весь ассортимент в магазине, самый живучий отсос месяц протянул.

[Владимир-13]

электролиты могут быть по фарадам где то рядом, например 5 и 4.7, но по вольтажу должны строго соответствовать? правильно я понимаю?

[Владимир-13]

Кто из Петербурга, может подскажет, где есть магазин радиодеталей, в Невском районе и его окраинах? Микроника завтра закрыта. А я бы затвра поехал купил уже все. А то выходной пропадает.

[AlexRK2]

Я свой купил за 150 рублей - ну резиночка быстро загрязнилась, ну чистить часто надо... - уже лет 5 работает, правда пользуюсь редко....

[AlexRK2]

электролиты могут быть по фарадам где то рядом, например 5 и 4.7, но по вольтажу должны строго соответствовать? правильно я понимаю?

не правильно - я ж написал - ВОЛЬТАЖ НОВЫХ ДОЛЖЕН БЫТЬ ВЫШЕ!!!!! хотя б на 5-10 вольт.

[Владимир-13]

Ага, вот не узрел этого. Значит буду искать выше по вольтажу тогда. И по фарадам что то рядом стоящее.
