Романтика У-222с

[Александр 76]

Владимир46
Да звук пропадает в том же канале ...после того как я поменял местами контакты..звук не пропадал гдето часа полтора..потом я потрогал этот штекер и через секунд 20 опять пропал звук в проблемном канале ...
Значит нужно пропаять все детали только на етой плате ?
Кстати: когда звук пропадает - я меняю местами контакты и он появляется, потом когда опять пропадает меняю на предыдущее положение и опять звук появляется ... так должно быть?


И обясни пожалусто что такое оконечник? и как надо мерять напряжения в нем покаскадно?
есле можно обведи на фото ...потому что я еще раз повторюсь ...в этом деле я чайник)

[chesser76]

И обясни пожалусто что такое оконечник?

это так называют оконечные каскады усилителя мощности. т.е. сам УМЗЧ. определяется легко - там где стоят транзисторы на радиаторах - это и есть "оконечник"

верхний правый угол на фотке - 2 одинаковые платы с креплением на ралиаторах и есть УМЗЧ.

[Владимир46]

Ну что такое оконечники тебе уже объяснили. Как их проверять покаскадно? Берешь и меряешь напряжение на каждром из маленьких транзисторов - они из себя представляют небольшие прямоугольнички красного или желтого цвета размером примерно 4*5мм с тремя выводами (не путай с конденсаторами - у тех два вывода и они тоньше по ширине). Мерять надо на каждом из трех выводов. Не знаю есть ли на плате подписи возле их ножек, обычно они маркируются буквами VT. Но для начала лучше поменять на оконечниках электролиты - это такие два алюминиевых бочонка рядом с разъемом, только при замене обрати внимание на то, что ставить их надо с соблюдением полярности + на +, - на -.

[Александр 76]

Владимир46
Все таки наверно это дело в електролите ..в одном из двух, потому что когда я его трогаю то звук то появляется то пропадает сразу ...
когда пропал подергал этот електролит и звук востанавлюется ..
значит нужно заменить этот електролит ?
Есле да, то сколько хоть приблезительно стоит этот електролит?

[Владимир46]

Да там копеечные электролиты, не больше 5р за штуку в Москве, только на 5мкФ сейчас не делают - бери на 4,7мкФ, а напругу бери 63В, хуже не будет, зато запас по самое не балуй, цена все равно одинаковая хоть 25В, хоть 50В, хоть 63В.

[Александр 76]

Владимир46
Спасибо большое за помощь...
Где то на днях поищу електролит, попробую заменить .

[Александр 76]

кстати там 1 на 5 мкФ а другой (тот что барахлит) на 10 ..так может нада на 10 брать?

[Владимир46]

Меняй оба, чтобы потом не пришлось снова залезать, когда второй сдохнет - слабые они в любой момент сдохнуть могут.

[vaaazaap]

попробуй заменить конденсатор С21, мне помогло)

[ToShabaka]

Если регулятор громкости шуршит и периодически при кручении пропалает звук - пропшикать контактклинером.

Там электронная регулировка!И громкости и всего остального.УН10и УН12 за всё это отвечают!Шуршать там ни чего не может в принципе!

[ToShabaka]

А басы в этом агрегате просто изумительные!И транзюки на выхлопе с 10 кратным запасом по мощности!Я эти платы до 50 ватт раскачал без всякой переделки,и работают до сих пор уже лет 10,только греются конечно,а до переделки,помню,они даже на максималке едва тёплыми становились

[саша балаково]

приветствую,у меня проблема,поменял все электролиты,на усилителе придворительном греется микросхема ун 12, и 10а еле тёплая,а вот на плате задержке микросхема холодная вообще,замерял ун 10а она показывает 09.0,радиаторы блока усилителя тоже холодные,да и ещё, больше громкость прибовляешь дальше 5,если на 7 или 8,эти микросхемы греются особенно ун12,подскажите,на трансформате замерял на прижение,всё так как в таблице на схеме.

[la59]

Цифры это наверное вольты? Смотри правильно ли всё припаял, нет ли чего типа недопай или кз или полярность неправильная .Полярность на плате часто ставят а бы було ,поэтому или схему смотреть, или надо перепаивать и отмечать как было...... ун-12 греется значит скорее жива ещё (не надо спешить её менять).

[саша балаково]

Да вольты,а вот микросхема задержки холодная.

[саша балаково]

И когда его слушаешь музыку,ну громкость ручки на 5 стоит баланс реагирует,а вот дальше 5,и баланс выкручен на левый канал сразу же играем правый,на усилках русских правый правый левый левый баланс круишь.

[la59]

Проверяют микросхемы не но температуре корпуса ,некоторые ни когда не греются ,а для некоторых нагрев это норма. Надо схему для начала выложить может и поймём что то .

[саша балаково]

А как поменять старые конденсаторы с 3 ножками,новые потом ставишь,надо ставить перемычку,можете фотографии выложить с новыми конденсаторами и как сделать перемычку,припоять.

[la59]

А как поменять старые конденсаторы с 3 ножками,новые потом ставишь,надо ставить перемычку,можете фотографии выложить с новыми конденсаторами и как сделать перемычку,припоять.

Я не понял о чём речь ,какие конденсаторы с тремя ножками ,транзисторы что ли ?

[Самый !]

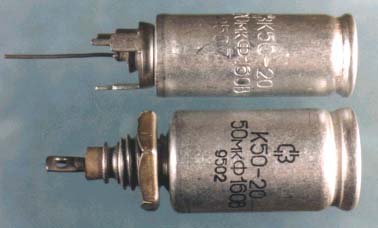

К50-20 три ножки и одна лапка

саша балаково - посмотри сам по печати. Если далее никуда дорожки от них не припаяны- то не надо замыкать.

[саша балаково]

хорошо.

[саша балаково]

И ещё заметил,ручка громкости на 10 + стоит,вч при бовляешь до 10 +, нч срезаются,что может быть,куда смотреть и что искать,электролиты новые стоят.

[Alexnet]

И ещё заметил,ручка громкости на 10 + стоит,вч при бовляешь до 10 +, нч срезаются,что может быть,куда смотреть и что искать,электролиты новые стоят.

Это "норма". В соседней теме я упоминал про взаимное влияние регуляторов и про решение этой проблемы...

[саша балаково]

а в какой теме называется,я хочу посмотреть,про эти проблемы.

[саша балаково]

скажите пожалуйста вертушка должна прикручиватся двумя болтами под диском?

[la59]

Если не ошибаюсь то это транспортировочные винты. Всё должно болтаться на пружинах свободно.

[Самый !]

Есть такая секретная вещь- как "инструкция по эксплуатации".

[саша балаково]

да я уже прочитал,инструкцию,прикрутил уже.

[Alexnet]

а в какой теме называется,я хочу посмотреть,про эти проблемы.

Ось тута http://rt20.mybb2.ru/viewtopic.php?f=3&t=96922 первый пост

[саша балаково]

А можно поставить от усилителя Радиотехники 101 индикатор в Романтику, в усилитель?
