Олимп МПК-005-1 плата индикатора

[volkoff]

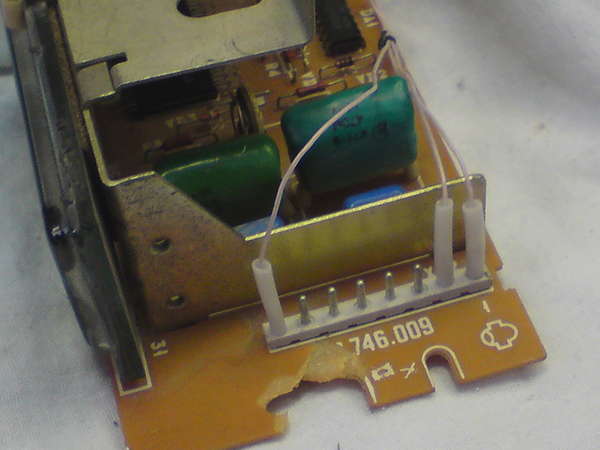

Сегодня разобрал Олимп с целью починить индикаторы. Показывают что попало. Обнаружил следущее: старую плату кто то выкинул, видно умерла и на ее место вставлена плата от Маяка 232 по всей видимости . И хотя сигнала вроде должно хватать это же линейный индикатор, сигнал взят с усилителя телефонов. Зашибись, крути ручки и делай уровни каким хочешь
Дак вот вопрос, нет ли у кого схемы на эту плату? В моей библиотеке такое не нашел, хотя недавно ставил в усилитель Радиотехника 101 плату индикатора мощности и смотрел всякие. И были и индикаторы и схемы к ним разные. Но после переезда не могу ничего найти.
А в идеале может у кого родная плата лежит, неужеле в Олимпы маяковские в 92 году пихали. На втором Олимпе нормальная стоит, заводская.

[avdey]

По мне так от маяка круче гораздо! А индикаторы ставили от маяка в 005 , а вот в 005 с - с1 ставили как говорите вы - родной!


На этов сайте много ссылок на схемы олимпов, попробуйте в поиске!
Удачи!

[volkoff]

У меня как раз наоборот в 005- родной, а в 005-1 от Маяка, но видно кронштейн посадочный под что то подобное сделан. Тот что стоит на М85 собран, а родной по схеме на 1534ПП3 или 1534ПП4.

[HyC]

Родная плата в шансе стоит что-то около 250 рублей. Я бы советовал не морочиться, а просто заказать там.

[avdey]

В шансе стоит 200р.
Я там многое заказал. Отзыв очень положительный!

[volkoff]

Уважаемый HyC простите мне мою безграмотность, но что есть Шанс?

[avdey]

web: http://www.shans.da.ru

[Atomic]

В 005с ставили платы как в Маяке, а в 005с-1 ставили как в Ростов/Санда/Кливер - 012/112! =)


даже в нэте пошарте, так всё и было! =)

[volkoff]

Нашел я схему на эту плату, оказался Маяк-233. Хотя ясно, что стояла не она, +45 вольт для новой платы подведены с электромагнита. Завтра буду разбираться с уровнем сигнала, где он не проходит.

[Blackbird]

ну у меня оригинальный индикатор стоял и что ? Все равно фигня кажет -20дб а на самом деле -8 ..Идумаете не пробовал настраивать - да пробовал . Единтсвенное что удаеться так это по нулям вывести чувствительность .. Выдрал микруху щас изобретаю свою схему потихоньку чтоб не врал

[volkoff]

Ну вещь должна доведена до совершенства, или хотя бы до состояния как с завода вышла. А то не интересно пользоватся. Хотя Олимп 005-1 меня разочаровал, убрано измерение времени звучания пленки. И вообще много чего не стоит на платах, на УВ например.

[volkoff]

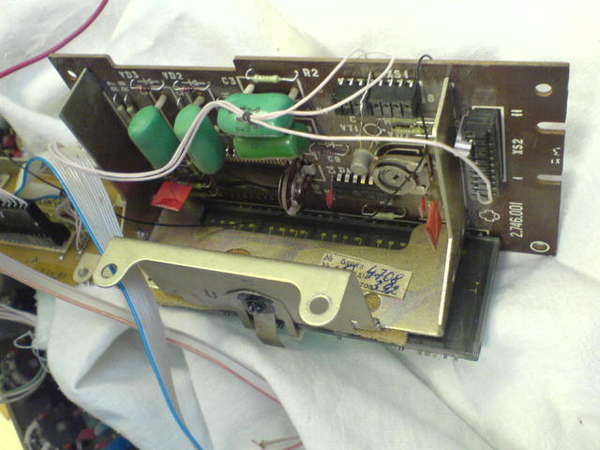

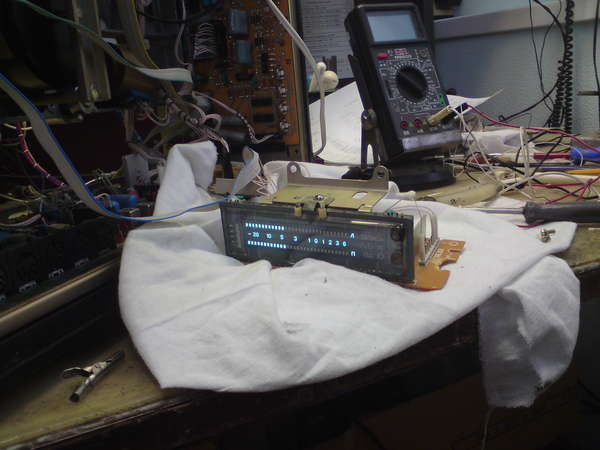

Вот Олимп сегодня добил, нашел свою коробку с индикаторами на работе. Идеально подошел от Маяка-240, в паспорте на Олимп была вклейка с этой схемой на К553УД2. Ничего не настривал даже.



Есть и еще один вариант с К157УД2, тоже есть такая плата. А предыдущему видимо не хватало чуствительности, надо было делитель по входу подбирать.

[VLAD86]

Идеально подошел от Маяка-240

Отличная индикация!!
