плавное снижение скорости в конце бабины,и подтормаживание?

При перемотке так и есть...пока лента не закончится.Дальше подтормаживание заканчивается и пока один из петлевыбирателей не замкнет цепь мотор будет крутить.

[stits]

Ещё вопрос: если включить перемотку без бабин. То крутится только приемный двигатель. Подающий стоит на месте. Вроде бы слышал, да и было в начале, что подающий должен крутится в обратную сторону? Так ли это, и в чем может быть причина?

[bluezmoon]

Я не пойму про какой маг разговор ведётся?Про Маяк-203?Как включаете без катушек?
Там два петлевыбирателя.Левый и правый.Моторы начинают работать при размыкании обеих цепей.Приемный крутит против часовой,подающий по часовой.

[stits]

Я не пойму про какой маг разговор ведётся?Про Маяк-203?Как включаете без катушек?
Там два петлевыбирателя.Левый и правый.Моторы начинают работать при размыкании обеих цепей.Приемный крутит против часовой,подающий по часовой.

Союз МК 110 с1. Петлевыбиратели отвожуэ пальцами, Включаю любую перемотку и вращается двигатель только приемный.один. второй стоит в свободном состоянии. Против часовой( обратно) не крутит

[bluezmoon]

второй стоит в свободном состоянии

Снимите панель,может там цепь замкнута и положение петлевыбирателя на этот факт не влияет.

[stits]

Снимите панель,может там цепь замкнута и положение петлевыбирателя на этот факт не влияет.

Какая цепь? Если контакт петлевыбирателя, так не один бы не крутился мотор..

[alexsan]

Ещё вопрос: если включить перемотку без бабин. То крутится только приемный двигатель. Подающий стоит на месте. Вроде бы слышал, да и было в начале, что подающий должен крутится в обратную сторону?

нет только с лентой без нее не включаются

[stits]

Ещё вопрос: если включить перемотку без бабин. То крутится только приемный двигатель. Подающий стоит на месте. Вроде бы слышал, да и было в начале, что подающий должен крутится в обратную сторону?

нет только с лентой без нее не включаются

А при чем тут лента? Я обводчики ленты отвожу пальцами, тем самым имитируя присутствие ленты.

[alexsan]

только если оба петле выберателя

[stits]

Ответа по сути нет не у кого? Задаются наводящие вопросы, смысла: вы руки мыли? Зубы чистили? Подорожник прикладывали? А есть в этой теме реальные врачи?)

[Visychus]

Если приемный двигатель крутит, а подающий стоит на месте, то ищите проблему в блоке управления электроприводом...

[alexsan]

Ещё вопрос: если включить перемотку без бабин. То крутится только приемный двигатель. Подающий стоит на месте. Вроде бы слышал, да и было в начале, что подающий должен крутится в обратную сторону? Так ли это, и в чем может быть причина?

Задавай правильно вопрос? петле вибиратели сведенные к центру,или включаете с опущенными?если петле вибиратели сведенные ,крутятся оба двигателя в разные стороны и запускается ведущий тонвал,управление перекрестное

[411i6470r]

из описания проблемы не до конца ясно : при включении режима [<<] левый подкатушник так же стоит ?

[stits]

Ещё вопрос: если включить перемотку без бабин. То крутится только приемный двигатель. Подающий стоит на месте. Вроде бы слышал, да и было в начале, что подающий должен крутится в обратную сторону? Так ли это, и в чем может быть причина?

Задавай правильно вопрос? петле вибиратели сведенные к центру,или включаете с опущенными?если петле вибиратели сведенные ,крутятся оба двигателя в разные стороны и запускается ведущий тонвал,управление перекрестное

Ну если я написал что я их свожу пальцами, то стало быть к центру? Или зачем я их трогаю пальцами? И если бы они были опущены,то не включалось бы в обще нечего, так ведь? Вопрос мой задан правильно, а если и не понятно, то логически даже подумать- и все понятно.

[stits]

из описания проблемы не до конца ясно : при включении режима [<<] левый подкатушник так же стоит ?

При включении перемотки в право- мотает приемный( правый), левый стоит на месте свободно. При включении перемотки в лево- левый мотает( приемный) , правый стоит на месте. То есть не работает подтормаживание

[alexsan]

фотодиод на шторках смотри

[velvel]

.

[zvv]

сами то пробовали открыть свою картинку?.. при написание сообщения есть функция "предпросмотр" пользуйтесь этой функцией прежде чем отправить сообщение..

[bluezmoon]

Там по-моему переменки 2V указано.Это на накал счётчика.

[velvel]

Добрый день. Прошу подсказать владельцев катушечных магнитофонов САНДА МК-012С,Илеть, Ростов, Союз.

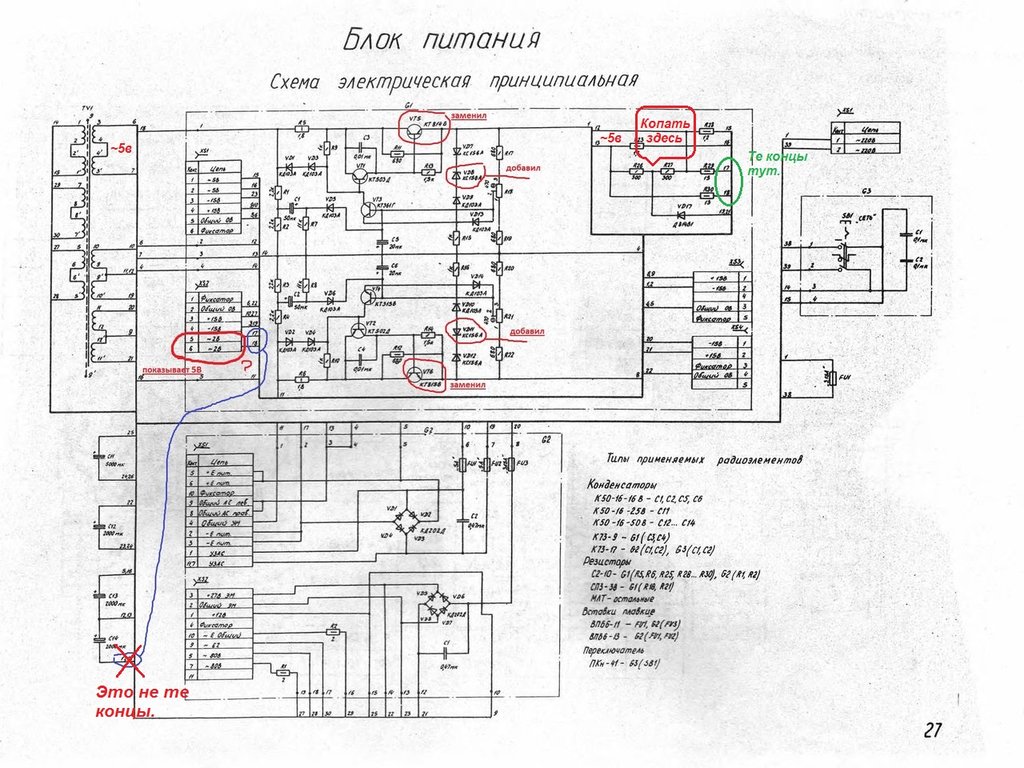

Есть вопрос по блоку питания САНДА МК-012С, фишка XS2 на клемах 5 и 6 по схеме указано 2В(выделены красн.цветом),при замере тестером показывает 5,5В.Заменил транзисторы VT5;6(выделены красн.цветом),добавлены на плату VD8;14 стабилитроны КС156А (выделены красн.цветом).Возможа опечатка в схеме? Если не опечатка как я понимаю надо смотреть точки 17;18 подключения с фишки XS2(выделены синим.цветом) до конденсаторов точки 17;18? Замеры делались на снятом блоке питания.

[alexsan]

переменки 2V указано.Это на накал счётчика.

[velvel]

переменки 2V указано.Это на накал счётчика.

У меня по замерам показывает 5,5 В, почему так?

[bluezmoon]

почему так?

Замеряете точно переменку?
Или давайте по-другому.Что-то не работает?Индикатор индикаторит?

[velvel]

почему так?

Замеряете точно переменку?

Замеры делаю на этой фишке XS2 по схеме, беру Общий ОВ контакт 2 и контакты 5 и 6. Индикатор работает.

[bluezmoon]

Я выше дополнил вопрос счетчик работает?

[velvel]

Я выше дополнил вопрос счетчик работает?

Да, работает. Возможно замер надо делать под нагрузкой, на данный момент блок питания с трансформатором снят.

[alkozlov]

Замеры делаю на этой фишке XS2 по схеме, беру Общий ОВ контакт 2 и контакты 5 и 6. Индикатор работает.

Дык переменку надо мерить между 5м и 6м контактом...

[velvel]

Замеры делаю на этой фишке XS2 по схеме, беру Общий ОВ контакт 2 и контакты 5 и 6. Индикатор работает.

Дык переменку надо мерить между 5м и 6м контактом...

Замерил на фишке XS2 переменное напряжение на 5м и 6м контактах, показывает 5,9В. Не очень мне понятно что дальше делать? Как я понимаю замеры делаются по схеме как выше написал. Есть общий контакт на фишках и от него делаются замеры согласно данных схеме для постоянного напряжения. Блок питания у меня снят.

[velvel]

Добрый день. Прошу подсказать владельцев катушечных магнитофонов САНДА МК-012С,Илеть, Ростов, Союз.
Есть вопрос по блоку питания САНДА МК-012С, фишка XS2 на клемах 5 и 6 по схеме указано 2В(выделены красн.цветом),при замере тестером показывает 5,5В.Заменил транзисторы VT5;6(выделены красн.цветом),добавлены на плату VD8;14 стабилитроны КС156А (выделены красн.цветом).Возможа опечатка в схеме? Если не опечатка как я понимаю надо смотреть точки 17;18 подключения с фишки XS2(выделены синим.цветом) до конденсаторов точки 17;18? Замеры делались на снятом блоке питания.

Как-то подозрительно тихо, все продали САНДЫ,Илети или в отпуск разъехались ))) Смотрел схему Илети блока питания, на схеме указаны такие же параметры. Просьба подсказать владельцев Илети у вас при замерах такие же параметры показывает как на схеме указано?

[bluezmoon]

Я свою Санду еще месяца четыре назад списал...в кладовку.
Скажите,а что не так работает?

[velvel]

Я свою Санду еще месяца четыре назад списал...в кладовку.
Скажите,а что не так работает?

На самом деле тонвал престал крутится или не та скорость, заминает ленту при воспроизведении. Разобрал магнитофон для профилактики, на блоке питания у 2-х конденсаторов которые на 2200 мкф от старости отвалились ножки. Конденсаторы заменил. Вот пытаюсь по схеме с вольтажем разобраться. До этого магнитофон работал.

[bluezmoon]

Два вольта переменки служат для питания накала счетчика и на работу двигателя не влияют.

[serzh1960]

velvel, нужно проверять и менять все электролитические конденсаторы, иначе проблем не оберешься...

[velvel]

Два вольта переменки служат для питания накала счетчика и на работу двигателя не влияют.

Это понятно, есть желание самому разобраться по вольтажу или я не правильно замеры делаю? Выше написал как делаю замеры. Почему у меня не 2В а выше показывает, вот это меня напрягает?

velvel, нужно проверять и менять все электролитические конденсаторы, иначе проблем не оберешься...

Конденсаторы до этого все были заменены на платах, магнитофон работал. Этот вопрос закрыт.

[velvel]

Сделал видео что и как замеряю и почему 5В показывает, а не 2В по схеме https://youtu.be/F-BT_rOFBLg

[bluezmoon]

Где-то на 2.00 видно ~1,93V.

[velvel]

Где-то на 2.00 видно ~1,93V.

Есть такое, если вставить щупы и не трогаь, то показывает 1.9 - 2.2В,если руку подносишь к щупам напряшение немного возрастает, если надавишь рукой щупы в гнезда то показывает 5.5В. Как я понимаю с напряжением все впорядке?

[vorv]

Просьба подсказать владельцев Илети у вас при замерах такие же параметры показывает как на схеме указано?

Если измерять правильно - то показывает 2...2,5 в. Если как обычно, то около 5 в. Раз индикатор/счетчик работает нормально, значит не надо бы туда лезть...

[velvel]

Просьба подсказать владельцев Илети у вас при замерах такие же параметры показывает как на схеме указано?

Если измерять правильно - то показывает 2...2,5 в. Если как обычно, то около 5 в. Раз индикатор/счетчик работает нормально, значит не надо бы туда лезть...

Хорошо разобрался,показатели в норме. Только не очень понял что понимать под "измерять правильно и как обычно" - щупы вставил легонько и не трогаем,правильно я вас понимаю?
Буду собирать блок питания и искать следующую проблему,почему тонвал медленно крутится.

[vorv]

щупы вставил легонько и не трогаем,правильно я вас понимаю?

Как бы не очень... Правильно - это значит подключить прибор к нужным точкам. Здесь этих точек ровно три: собственно концы накальной обмотки и иё средняя точка.

[velvel]

щупы вставил легонько и не трогаем,правильно я вас понимаю?

Как бы не очень... Правильно - это значит подключить прибор к нужным точкам. Здесь этих точек ровно три: собственно концы накальной обмотки и иё средняя точка.

Хм... Мы сейчас говорим про точки на фишке XS2 на клемах 5 и 6 постоянного и переменного напряжения? Или требуется теперь собрать сам магнитофон и сделать замер? "концы накальной обмотки и иё средняя точка" - как я понимаю требуется делать замер на самом элекрон.счетчике, а средняя точка это где? Или на схеме можете подсказать?

[Jimi]

При включении перемотки в право- мотает приемный( правый), левый стоит на месте свободно. При включении перемотки в лево- левый мотает( приемный) , правый стоит на месте. То есть не работает подтормаживание

При включении перемотки (не важно в какую сторону) усилитель корректор отключается, который собран на DA2.1, на этой части операционника собран усилитель -корректор, который усиливает постоянку в зависимости от положения датчика натяжения (он же левый петлевыбиратель). Так вот, в режиме перемоток этот корректор отключается и всё управление перехватывается усилителями-ограничителями DA1.1 и DA1.2, а эти усилители как раз идут от оптопар с ПКУ (подкатушечный узел).
Исходя из этого следует понимать, что при перемотке положение датчика натяжения не должно влиять на моменты сил боковых двигателей. А сам момент подтормаживания подающего узла и усиление приемного корректируется за счёт частоты оборотов самих ПКУ. Это дифференциал, равновесная система распределения сил между боковыми двигателями.
При нормальной настройке R23 (отвечающий за скорость перемотки) и исправной работе операционных усилителей, тянущий узел при его принудительном стопорении вручную, должно останавливать и подтормаживающий. Опять же - в любом направлении перемотки.
Но у Вас подтормаживающий вообще не крутится, проверьте настройку того самого R23 или прозвоните его на предмет работоспособности. И работу усилителей-ограничителей проверьте, это микросхема DА1 на плате УУЭ.

А положение рычага датчика натяжения работает только в режиме воспроизведения и записи.

[vorv]

как я понимаю требуется делать замер на самом элекрон.счетчике, а средняя точка это где?

Ср. точка на индикатор не приходит. В данной схеме она закопана в блоке питания. При замере относительно этой точки без нагрузки на каждом накальном выводе будет по 2,5 в переменки. При подключении нагрузки (индикатора), учитывая наличие присутствия балластных резисторов и будут искомые два по 2 вольта.

[Van2la]

фотодиод на шторках смотри

Приветствую уважаемое сообщество.
Подскажите марку используемого ИК светодиода. И если возможно дайте принципиальную схему электрическую этого узла.
Перерыл тернет, все ужасного,нечитаемого качества. Если можно в ПДФ.

[alexsan]

/vk.com/topic-81071081_30907544

[alexsan]

там все есть

[bluezmoon]

марку используемого ИК светодиода

АЛ107Б

[Van2la]

Спасибо за помощь

[velvel]

как я понимаю требуется делать замер на самом элекрон.счетчике, а средняя точка это где?

Ср. точка на индикатор не приходит. В данной схеме она закопана в блоке питания. При замере относительно этой точки без нагрузки на каждом накальном выводе будет по 2,5 в переменки. При подключении нагрузки (индикатора), учитывая наличие присутствия балластных резисторов и будут искомые два по 2 вольта.

На данный момент На блоке питания на фишке XS2 на клемах 5 и 6 теперь показывает переменное напряжение 2В.Это сделано. Появилась другая проблема.На фишке XS1 на клемах 1 и 2 переменное напряжение показывает 2,8В,на постоянке показывает 5В. Как видно по схеме должно быть переменное напряжение 5В.Как я понимаю все должно быть зеркально,поправьте если я не прав,не опечатка случайно в схеме? Если смотреть на схему это две зеркльные части двуполярного блока питания.
На схеме пометил что было сделано.Все диоды прозвонил- рабочие,транзисторы заменил на новые,резисторы заменил.По схеме показаны резисторы R17;19 на 680 Ом и аналогично R20;22 на 680 Ом.По факту стоят резисторы R19;22 на 1,2 Ом.Менял резистор R19 на 680 Ом, невозможно построечным резистором R1 на 470 Ом выставить питание.Не понятно почему так?

[velvel]

Уважаемые владельцы магнитофонов САНДА,Илеть. Прошу подсказать как на самом деле на фишке XS1 на клемах 1 и 2, какое переменное напряжение в реальности показывает?
Опечатку сделал. На плате по факту стоят резисторы R19;22 на 1,2 Ком.
Это R23;28 на 1,2 Ом стоят )))
Все схему перепроверил,прозвонил не на один раз с заменой элементов,транзисторы,стабилитроны заменил. Убрал VD8;14 стабилитроны КС156А как изначально было, поставил назад перемычки. Результат тот же.На фишке XS1 на клемах 1 и 2 все равно переменное напряжение показывает 2,8В,на постоянке показывает 5В.
