Телевизор с кинескопом электростатического отклонения луча

[gesigor]

В 50-х годах пытались делать телевизоры с кинескопом с электростатическим отклонением луча. Электрон, Пионер и Экран. Знаю в США вроде тоже подобные выпускали. Хотелось бы схемы увидеть, в интернете не нашел. Интересно, почему не стали развивать такой способ получения изображения в телевизорах?

[Александр Хрисанов]

Интересно, почему не стали развивать такой способ получения изображения в телевизорах?

Малый размер изображения.
Малая яркость.
Проблемы с фокусировкой.

Если вкратце, то для получения яркого изображения на большом экране нужна большая скорость электронов, а для этого нужно высокое анодное напряжение. В этом случае на отклоняющих пластинах должно быть развёртывающее напряжение в несколько десятков киловольт. Что абсолютно нереально.

Магнитная отклоняющая система тут победила.

[gesigor]

Ясно. Спасибо! Схема все равно была бы интересна. Хотел попробовать собрать на трубке с белым (или почти белым/голубым)свечением. Хотя бы в макетном варианте. Так то я понимаю, что за основу можно взять схему лампового осциллографа. Но все равно интересно, как 50-е года делали.

[old_hippie]

Хотел попробовать собрать на трубке с белым (или почти белым/голубым)свечением. Хотя бы в макетном варианте. Так то я понимаю, что за основу можно взять схему лампового осциллографа.

Ребятам из лаборатории ЛОМО попалась в лапы видеокамера на иконоскопе. Они, ничтоже сумняшись, цепанули её к Z-входу ближайшего осциллографа, а вместо пил развёрток забабахали Лиссажу высокого порядка...

Кстати, вопрос вопросов.

А кто сказал, что пила - это рулез форева?
Почему бы и не использовать для образования растра Лиссажу?
Энергетически - однозначный выигрыш.

[old_hippie]

Энергетически - однозначный выигрыш.

Сам спросил - сам ответил.
Проблема в точках синхронизации.
Одно дело, когда одни и те же генераторы стимулируют и иконоскоп, и осциллограф, и совсем другое дело - когда оно через эфир.

[gesigor]

Энергетически - однозначный выигрыш.

Сам спросил - сам ответил.
Проблема в точках синхронизации.
Одно дело, когда одни и те же генераторы стимулируют и иконоскоп, и осциллограф, и совсем другое дело - когда оно через эфир.

Придется скрещивать телевизор с осциллографом. Радиоканал - либо вообще отказаться от него и использовать китайскую приставку, либо сделать как в КВН на 6ж5п, например. Развертка осциллографа. Синхронизировать от видеосигнала думаю не составит труда. Гасить обратного хода луча - может и придется повозиться.

[old_hippie]

Гасить обратного хода луча - может и придется повозиться.

А там нет обратного хода. Точки засвечиваются синхронно на любом участке трека развёрток. Оно ж и по кадрам, и по строкам - синусоида...

[twoporylyj]

Если есть желание поэкспериментировать - можно начать, например, с этого
https://archive.radio.ru/web/1969/08/020/
На лампах тоже запросто
https://danyk.cz/elmon2_en.html

[gesigor]

Спасибо! Так и знал, что есть проблема в передачи видеосигнала на катод кинескопа.

[Пчёлкин]

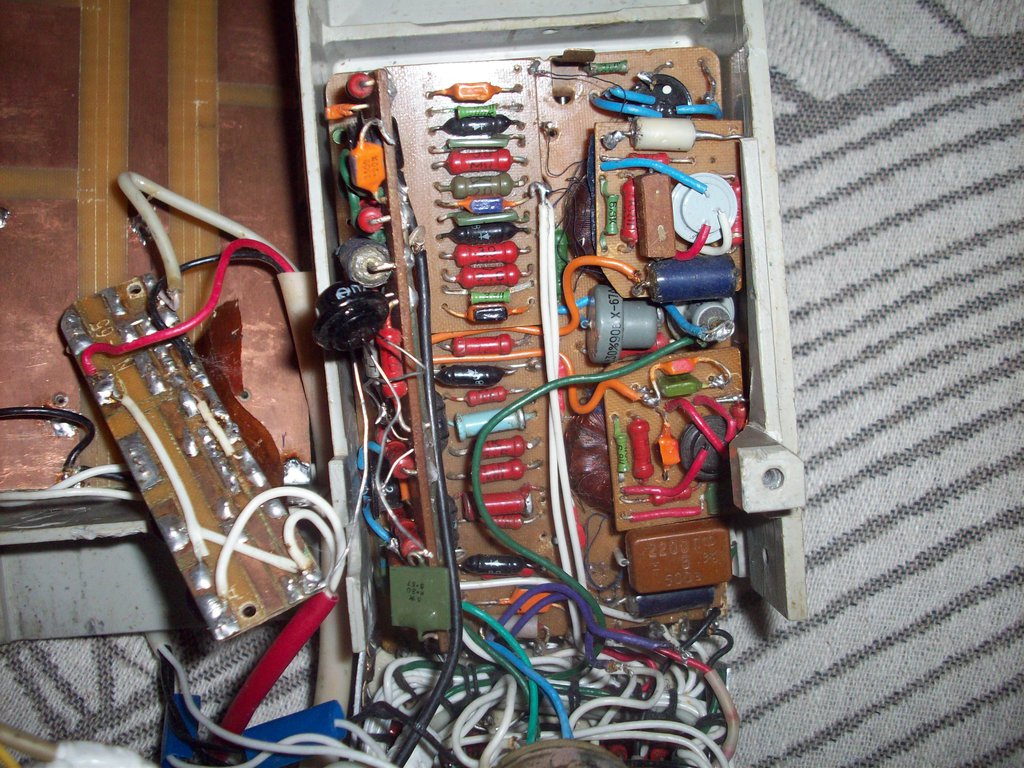

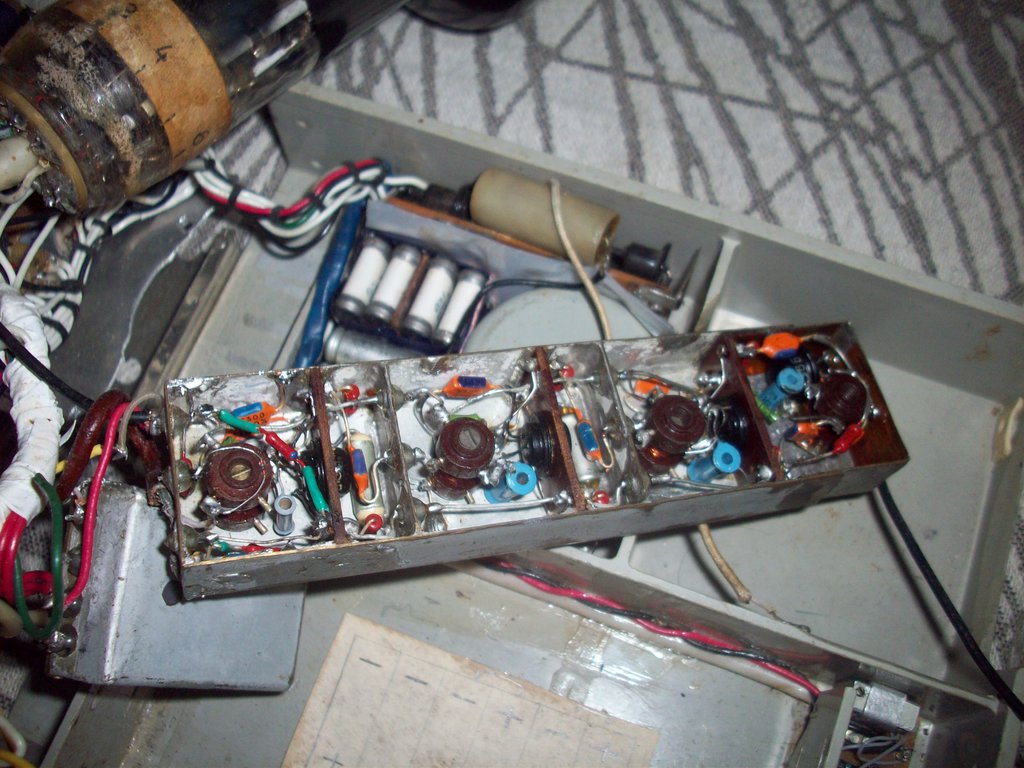

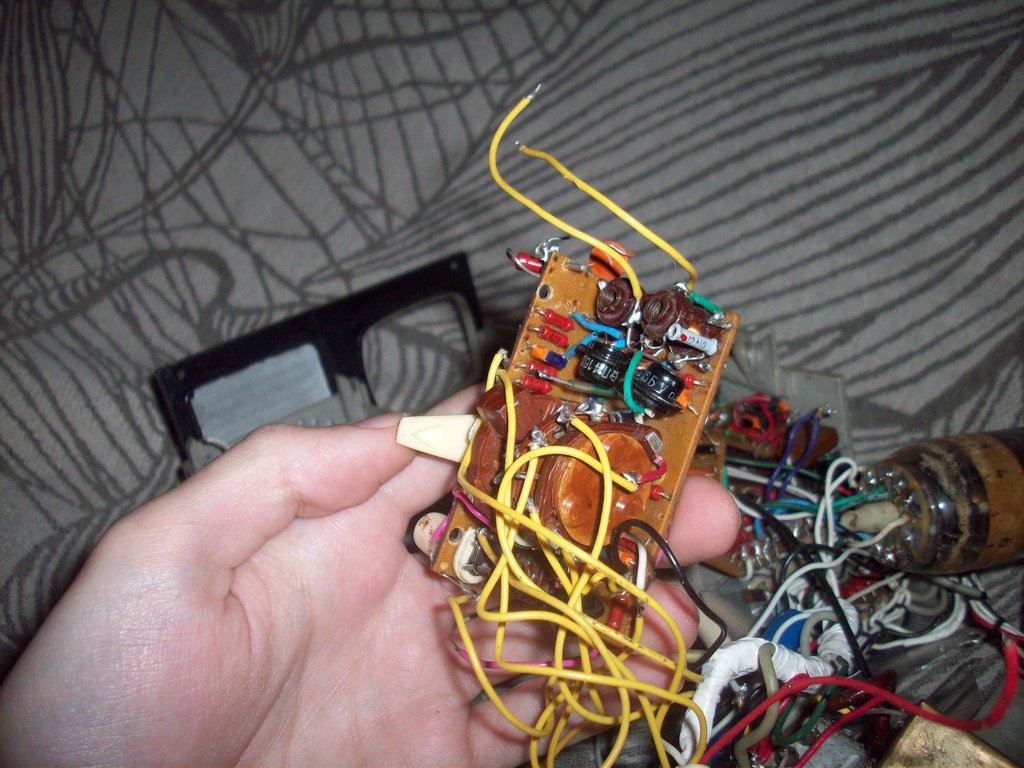

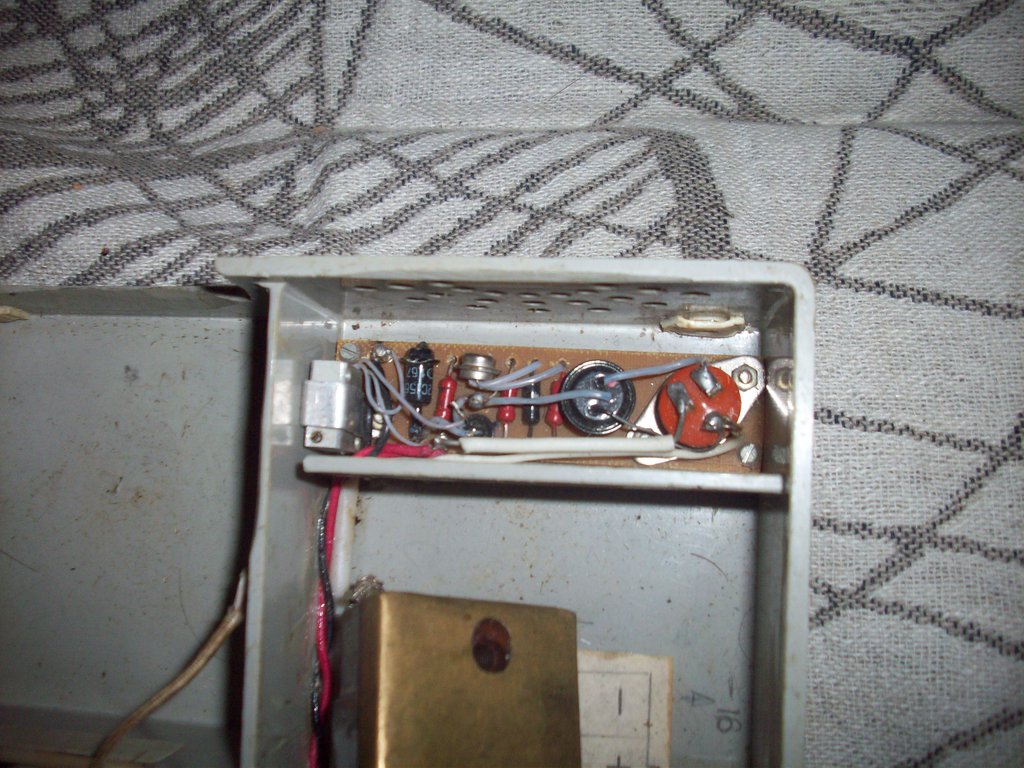

Пример того, как некий сумрачный гений реализовал это в 60-ые годы. Схемы, увы, нет.

[gesigor]

Класс! Все по уму сделано! Особенно радиоканал.

[2vlad]

gesigor, вот здесь всё написано:

[twoporylyj]

Ничего себе аппаратище. Работает?

[ssmmiill]

В отличие от цифровой, любую аналоговую технику можно починить.

[Пчёлкин]

twoporylyj, увы, есть оборванные провода, без схемы никак не восстановить

[ssmmiill]

есть оборванные провода, без схемы никак не восстановить

все аналоговые телевизоры имеют общепринятые схемы (несколько вариантов), без принципиальной схемы просто увеличивается время поиска

[Sulphur]

все аналоговые телевизоры имеют общепринятые схемы (несколько вариантов), без принципиальной схемы просто увеличивается время поиска

Разве что унифицированные, как вон в тех же 3УСЦТ применялись разные блоки цветности, строчной развёртки...
А если телек самоделка? К примеру, в Справочнике начинающего радиолюбителя 65 г. есть схема (и монтаж с настройкой, кажись) любительского ламповика на кине 35ЛК2Б. И кто знает, насколько там общепринято всё... Также в Справочнике радиолюбителя-конструктора 83 г. есть схемы блоков любительского цветного телевизора на кинах 59ЛК3Ц, 61ЛК3Ц. И без схем их также вряд ли разберёшься, если попадётся такой телек. Например, там есть кадровая развёртка с разделительным кондёром на выходе. С кондёром на выходе для большого экрана, Карл!
Может, что подобное было в УЛПЦТ - не знаю, не видел схемы.

[gesigor]

Например, там есть кадровая развёртка с разделительным кондёром на выходе.

Пардон, а разве это не обычное явление? Фотон 61ТЦ311 (3УСЦТ-61) - конденсатор 2200 мкФ на выходе.

[Sulphur]

Посмотрел - да, так и есть. Да и в МК-1-1 также.

[gesigor]

А там какой модуль? МК-1-1?

мп-403.
Просто сколько помню, у всех 3УСЦТ стояли кондеры на выходе. По сути кадровая - это те же усилители мощности. Питание однополярное. Как без кондера питать кадровые катушки? А мостовых я не видел.

[Sulphur]

Без кондёра - только трансформатор или двухполярное питание. А с мостом наверняка много возни, поэтому и не видно его.

[ssmmiill]

https://www.radiolamps.ru/library/mrb/mrb-0791.html

[twoporylyj]

Спасибо! Так и знал, что есть проблема в передачи видеосигнала на катод кинескопа.

Основная причина не в этом. У трубы с электростатическим отклонением получается совсем мизерный угол, и большая длина трубы по отношению к диагонали.
