Слабое звено массовых радиоприемников

[rekord-61]

На 3Д принтере печатается новая ось (с откорректированными диаметрами) и узлом уменьшения степеней свободы от изгиба натяжением шнура.

Ну вот, оказывается решение у вас уже есть.. Только новая ось вряд ли спасет ситуацию "конструктивно", да и дело у вас не в оси (она там стальная "вечная"), а в износе отверстий пластикового кронштейна (кронштейнов) "под эллипс" - значит (по вашему) надо еще рассверливать выработку в кронштейне под больший диаметр новой оси??? Поэтому и посоветовал выше самое простое - рассверлить отверстие кронштейна на 6 мм и вклеить туда латунную трубочку 6х4 (4мм внутренний диаметр).

там даже металлическая ось вылетает из этих двух легкомысленных приливов-дуг

Не представляю, что бы ось вылетала. Покажите, если вам не трудно, как это выглядит. Для того что бы ось вылетела с кронштейна надо или упорную шайбу со стопором убрать со стороны ручки, или сломать кронштейн, или (совсем фантастика) раздолбать отверстие так, что бы "дырка" была больше диаметра выступа оси со стороны верньера или упорной шайбы со стороны ручки. Вот см изобразил наспех коллажик как выглядит этот "узел"

тем более ось можно смазать синтетикой.

Спасибо большое за напоминание, так и сделал - попшикал силиконом

[Талгат7174]

Фото прилагаю этого места крепления. Прежний владелец видимо ставил медный или латунный вкладыш из листа и пытался развальцевать по краям. Но эта конструкция на сегодня тоже ходит туда-сюда из за той же выработки пластика вместе с этими стопорными шайбами, так как их диаметр меньше "дыры". Это видно на фото. Остается напечатать этот узел, продумать как его прикрепить и заменить.

[Талгат7174]

Досталась комплектная "Гиала" в прекрасном сохране https://rutube.ru/video/private/3278448 ... r-S6SfaEuQ КБО без нареканий по внешнему виду. Но видимо из за времени длина "усохла" (?) и при переворачивании корпуса норовит выскочить из гнезда по направляющим ... . Решил вопрос напечатав аналогичную КБО, теперь сидит плотно.

[Талгат7174]

Прототип отпечатали. Нужны замечания по доведению до ума.
Вопрос по "исторической" длине стрелки (второе фото).Должна ли она доставать до низа шкалы...
До этого стояла вот такая "скрепная стрелка" ... ( третье фото).

[Tekumze]

Талгат7174, должна доставать, у меня было пару А-2, сейчас один остался, у обоих пластиковый указатель, то бишь стрелка, нижним концом была как раз до низу шкалы, а так, как сейчас на фото, слишком коротко.

[Талгат7174]

Талгат7174, должна доставать, у меня было пару А-2, сейчас один остался, у обоих пластиковый указатель, то бишь стрелка, нижним концом была как раз до низу шкалы, а так, как сейчас на фото, слишком коротко.

Благодарю за информацию. Делаем...

[old_hippie]

Вытачивать новую ось из металла или втулку для многих это из области мечт.

Подобрать кусок колена от телескопической антенны, в качестве втулки.
От бокового износа - поставить фторопластовые шайбы.

[Талгат7174]

Вытачивать новую ось из металла или втулку для многих это из области мечт.

Подобрать кусок колена от телескопической антенны, в качестве втулки.
От бокового износа - поставить фторопластовые шайбы.

да, вполне бюджетный способ. Благодарю за совет.

[Талгат7174]

Вопрос с крышками КБО решен бюджетным способом
да и со стрелками на первые "Альпинисты" тоже разобрались

[Талгат7174]

Дополнения к реставрации "Альпинистов". На фото.


КБО может быть различных расцветок.

Кто любит "кино", на канале более подробно.

[rekord-61]

Нужны замечания по доведению до ума.

Уважаемый Талгат, еще раз очень благодарю вас за безвозмездную помощь в восстановлении техники!!!
Сообщаю не то что замечания, а свои первичные наблюдения по "опытным деталям":

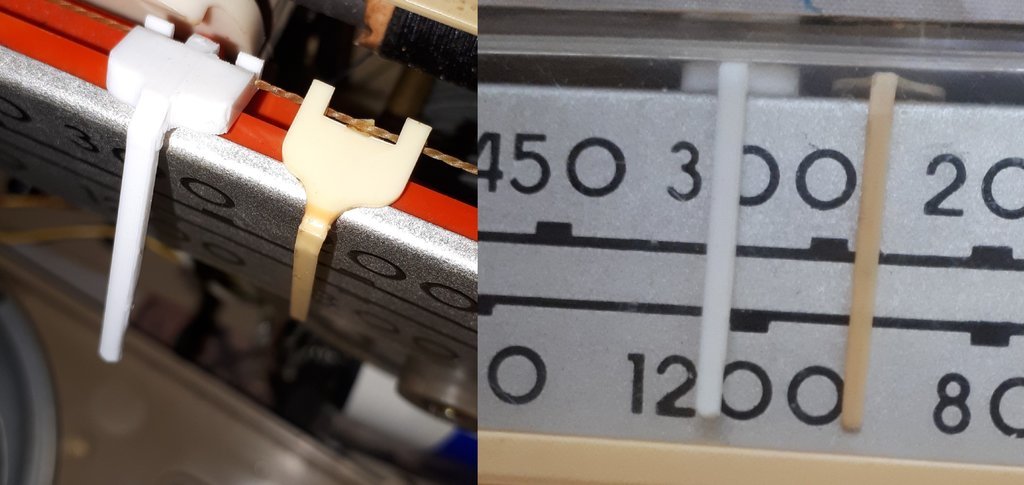

1. По "бегункам" от Риги - поставил недостающий красненький на Сокол-308 - и стала красота!!! Но немного подшаманил: отрезал стрелочку (т.к. в Соколе ее нет) и сточил надфильком внутри "горбик" (выпуклость) - не давала никак защелкнуть на планку (показал на фото ниже желтой линией). Может в Риге планка имеет такой профиль посадки указателя - не знаю, Риги у меня нет??? Конечно, не так плотно сидит, как родные, но очень близко к "хвеньшую".


2. По стрелке Альпиниста: примерял на первый грозненский (2-го у меня нет) - не хочет "ехать", оставил родную клееную, которая пока "работает" нормально. Тут, на первый взгляд, такие "флуктуации абсолютного вакуума":
- очень толстая получилась для первого Альпиниста (уменьшить толщину в 2 раза), не едет никак, если без передней крышки еще как то проскальзывает, то с крышкой стоит колом, видимо площадка крепления подпирается верхней частью корпуса и в плекс шкалы концом стрелки.
- верхняя площадка крепления как бы на взлет идет, поэтому стрелка уходит под углом от шкалы, а также нить верньера проходит в зубцах наоборот, чем в родной (т.е. перевернуть наоборот верхнюю площадку крепления нити). Но это, скорей всего, следствие от большой толщины.
Вот изобразил для наглядности:

[Талгат7174]

Да, рижские указатели, по всей видимости, несколько отличаются от "соколиных". Встретится такой аппарат - можно будет подогнать по родным размерам.
По Альпинисту надо совершенствовать прототип, но опять та же засада... где то бы добыть первый Альпинист, что бы доработать стрелку. Нв фото видна большая разница в "толщине" пластика шкалы. На моем Альпинисте 2 эта "толщина" меньше и ложе стрелки соответсвует этому размеру. Благодарю за предложения. Они помогают двигаться вперед.

[Талгат7174]

Проверил ход стрелки
