VEF 202 совсем мёртвый. Помогите советом.

[Asmodey]

Помню тему, где у Тофика длительное время не принималась ни одна радиостанция на СВ-КВ. Кажется я начинаю понимать почему...

[vitalik101]

включился вэф, сначала попутал полярность.да точно дв не принимает .только пропала жужалка.с-77 поставил 4.7 uf нет низких все равно.

[Dimoniack]

и даже импульсныйAsmodey,

Я бы сказал - до нескольких сотен мегагерц. Чувствительность на УКВ-FM диапазонах падает в разы.[/ref]

Когда впервые взялся за восстановление Весна 310-2 с УКВ, без блока питания, поставил в её корпусе 7809, а внешнее питание с ИБП 12 вольт, радио работало как всё обычно, перестроилось, заиграло, и только на магнитофоне я обнаружил, что ИБП совсем не годится, был удивлён, заменил её на НЧ зарядку от шуруповёрта.

[Tofiq62]

Чтобы было ясно коллеги что у Тофика то есть у меня в коллекции по мимо разной радиоаппаратуры также имеются несколько десятков отечественных радиоприемников разного класса.В моей теме Ремонт отечественной радиотехники которые я ремонтировал есть и радиоприемники.При ремонте я использовал разные блоки питания в том числе и импульсные.Я так же думал что импульсный блок питания будет создавать помехи.Но нет .Радиоприемники работали нормально.Какой смысл мне врать и с какой целью.Я просто констатирую факт а вы можете просто сами проверить.Помехи на фм создают светодиодные лампы о чём я писал,но не импульсные блоки питания.

[vitalik101]

да я тоже так думаю.чем дороже импульсный блок.лучше защищен от помех.попробую другой блок подороже.

[torneb]

да я тоже так думаю.чем дороже импульсный блок.лучше защищен от помех.попробую другой блок подороже.

возьмите лучше аккмуляторы))2 штуки 18650,соединенные последовательно прекрасно питают приемник.
Зарядное для каждого спаять несложно(если нет специализированной микросхемы).
Вот схема зарядки на каждую банку,которые я использую..

Резистором R8 выставить на клеммах аккмулятора (без него) 4,1 Вольта

[vitalik101]

я все понимаю.да блин все упирается в деньги.

[torneb]

я все понимаю.да блин все упирается в деньги.

поверьте- покупка простых радиодеталей проще и лучше,чем бухать по пятницам водку-пиво и наутро еще иметь и головняк)
Да и на помойках и барахолках отдают за копейки старую технику,оттуда много чего выпаять можно

[vitalik101]

да я не бухаю.по барахолкам не хожу.у нас цены офигеные.а вот на помойках находил в основном приемники видики телевизоры магнитолы..нашел недавно колонку включается и сразу выключается.

[Asmodey]

Я просто констатирую факт а вы можете просто сами проверить.

Я это проверил лет 40 назад, если что. И много раз перепроверял, пытаясь построить импульсный источник для питания радиоприемной аппаратуры. Уж каких я там фильтров и экранов только не нагромождал, но успеха так и не добился. И не только я, многие потерпели неудачу на этом пути.

Радиоприемники работали нормально

Возможно. У каждого свое понимание "нормальности". Но это у вас не было приема на СВ и КВ, а не у меня. Выходит, что моя нормальность нормальнее вашей, у меня то прием был при питании от линейных БП.

[Asmodey]

возьмите лучше аккмуляторы))2 штуки 18650,соединенные последовательно прекрасно питают приемник.
Зарядное для каждого спаять несложно(если нет специализированной микросхемы).

Вот аккумуляторами они приемники убивают только в путь. Замуровывают батарею в батарейный отсек, а заряжают ее через разъем для внешнего питания ВЭФа. Заряжают значит, заряжают, а потом бац и вторая сме... и устройство защиты батареи отключает ее (батарею) от зарядника. Приемник остается один на один с зарядным устройством и его 15-20 вольтами напряжения...

а вот на помойках находил в основном приемники видики телевизоры магнитолы

В которых непременно найдется кренка. Пусть даже на 5 вольт, можно и 9 вольт с нее взять добавив стабилитрон или несколько диодов.

[Dimoniack]

взял другой блок питание,правда экспортный.жужания нет что странно.

А что Вам мешает, для проверки, перекинуть местами платы и трансформаторы, узнаете проблемную часть,

Этот фон устраняется включением
параллельно каждому диоду моста
керамики по 0,1 мкф
...
и обратите внимание на блоках который
фонит и не фонит применены разные
диоды

А почему бы не сменить оранжевые КД221 на современные типа FR105, RJP10, HER105, те, что в хорошем блоке это КД208 или 209, они ставились в телевизорные ИБП, 300 вольт выпрямляли.

[Самый !]

Не надо путать мягкое с тёплым.
Автор вопроса имеет МУЛЬТИПЛИКАТИВНУЮ помеху, которая проявляется именно в момент настройки на станцию, а кондёры в параллель диодам- от имп. выбросов при их переключении, т.е. скорее от "треска" при приёме.
Конечно- "в параллель" в конце концов получится как и для мультипликативной (два послед. включено) - или мягкое одеяло как правило оказывается и тёплым.

[kuzmin]

Диод КД208 до ста вольт, а КД209 от четырёхсот вольт.

[Asmodey]

а кондёры в параллель диодам- от имп. выбросов при их переключении

Конденсаторы параллельно диодам именно для устранения мультипликативной помехи. А некие "выбросы" при коммутации самых обычных медленных выпрямительных диодов синусоидальным сетевым напряжением есть фантазии аудиофилов, я полагаю.

[Самый !]

А некие "выбросы" при коммутации самых обычных медленных выпрямительных диодов синусоидальным сетевым напряжением есть фантазии аудиофилов

это св-но не всем диодам, и для их наблюдения не надо быть аудиофилом: надо иметь нормальный слух и нормальное оборудование.
Обычно слышны щелчки от КД202, их мне не раз приходилось убирать.

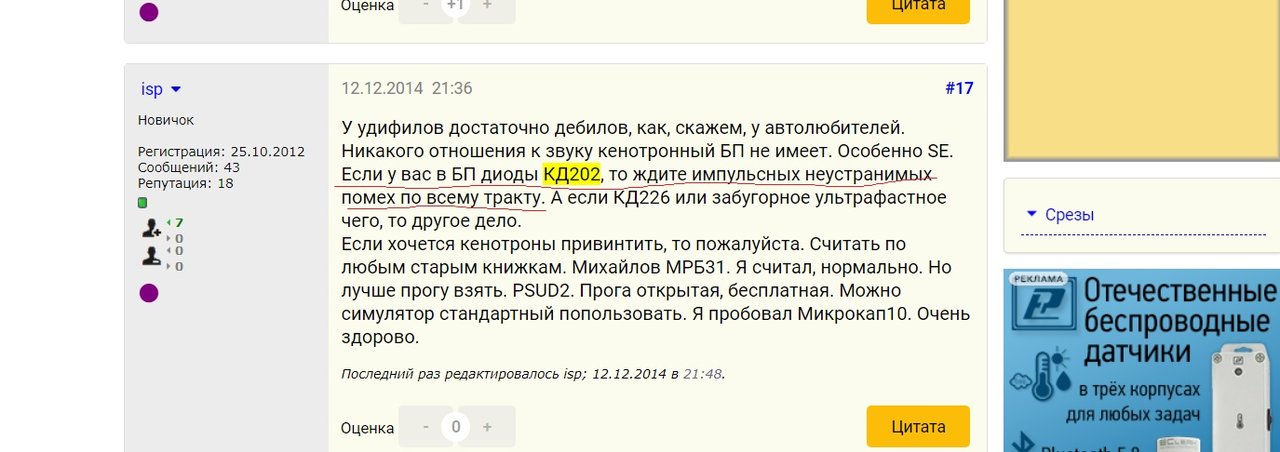

Не верите- вот: https://rt20.getbb.ru/viewtopic.php?p=2400943#p2400943
Или ламповый форум
ИМХО таки попутали мягкое с тёплым.

[Asmodey]

Обычно слышны щелчки от КД202, их мне не раз приходилось менять.

Вероятно это частичный пробой или еще какой левый процесс в деградировавших от старости диодах, а не "выбросы" в ходе штатного выпрямления ими синусоидального напряжения. Иначе был бы непрерывный треск с частотой 50/100 Герц, а не редкие щелчки. А раз так, зачем было шунтировать конденсаторами новенькие диоды 50 лет назад, когда они еще нормально работали? Да и не видел я зашунтированных КД202 в бытовухе.

[Самый !]

Иначе был бы непрерывный треск с частотой 50/100 Герц, а не редкие щелчки

чем больше ток- тем больше задержка переключения, соотв. бросок в питании.
Т.е. сопровождают "речь" или громкую музыку, особ. если включаешь подсвету: но у ВЭФ такого ни разу не видел.

Номинал ёмкости и тип конденсатора говорит об их рабочем диапазоне: в БП ВЭФ видим мелкую именно керамику.
т.е. имено для ВЧ, мультипликативной.

А "впаралель" обчно ставят МБМ или К73 номиналом "покрупнее". Обычно это делают в УМ или магнитолах. Т.е. они работают на частотах пониже и в др. диапазоне. В магнитолах часто тож ставят керамику- там напряжение ниже, а керамика дешевле. Если воще ставят.

Да и не видел я зашунтированных КД202 в бытовухе.

я тож сразу так не вспомню.
Потом пошли КД203, и уже с шунтироавкой: это-то видели?
Про КД202 чисто как наглядный и широко известный излучатель помех, не убранных с завода.

процесс в деградировавших от старости диодах

- т.е. лет двадцать (Ода 102)- не 50 (!) и пошла деградация ?! А может ещё подождать пару веков?
Или что ещё придумаете, ибо проблема переключений таки есть?

Тут где-то в форуме, может в моей теме подписи, с Хиппи исследовали эту проблему- щас поздновато искать.

[ДедФеном]

Обычно слышны щелчки от КД202, их мне не раз приходилось менять.

А вы не пробовали записывать ? Может это таинственный друг вам сигналы посылает из космоса ?

У меня трубы воют по ночам , наверно это всё от КД202...

Или что ещё придумаете, ибо проблема переключений таки есть?

Это масоны...

[Asmodey]

Это масоны...

Таки немножечко возражу - иллюминаты.

Или что ещё придумаете, ибо проблема переключений таки есть?

Это проблема тех кто ее себе придумал.
