VEF 202 совсем мёртвый. Помогите советом.

Сообщение

vitalik101 · #151

Самый !, спасибо.с-75 неполярный как я понял? мне нечем заменить.

DetSimen · #152

vitalik101 писал(а): ↑
17 сен 2024, 22:35
мне нечем заменить

в чипе купи любой китайский с надписью 223, лучше плёночный

Самый ! · #153

vitalik101 писал(а): ↑
17 сен 2024, 22:35
мне нечем заменить

- В данном случае пройдёт любого типа- и керамика, а в этот тембр- 333 и (33нФ) или 253 (15нФ) тож.
Кондёры я до сих пор дёргаю со старых совецких ТВ.
И с китайской магнитолы не табу, дохлые компы наверняка тож есть.

Не надо искать чернила именно для 5-го класса.

vitalik101 · #154

я не ищу,незнал чем заменить. снял мбм от другова вэфа,все по старому.я вспомнил это плата не родная.может настройки какие сбились.

HyC · #155

Самый ! писал(а): ↑
17 сен 2024, 14:39
Хрип регулятора: есть вторая причина.

Я бы даже сказал что она основная. У меня шесть ВЭФов, и менял я регулятор громкости только на одном. Потому-что был неисправен выключатель и было проще поменять регулятор в сборе чем им задницы пересаживать (тем более что все равно регулятор снимать). Замена электролитов, смазка и все возвращается в норму.

Регулятор у старьевщиков на авито или мешке пока еще покупается новый непаянный совершенно невозбранно, единственное что удручает - пересылка дороже регулятора.

Но с текущими электролитами хрипеть будет даже новый.

vitalik101 · #156

HyC, это. да с моей не большой пенсии сильно не разгонишься.скажите мбм могут влиять на прием и громкость? просто мой 202,не громко звучит.можно мбм проверить не снимая с платы.

HyC · #157

vitalik101 писал(а): ↑
18 сен 2024, 15:04
HyC, это. да с моей не большой пенсии сильно не разгонишься.скажите мбм могут влиять на прием и громкость? просто мой 202,не громко звучит.можно мбм проверить не снимая с платы.

Если он негромко звучит, то надо как минимум попытаться провести диагностику УНЧ. А не пытаться менять все что есть возможность поменять. Начать как минимум с проверки режимов транзисторов.

vitalik101 · #158

HyC, спасибо.вроде проверял вольтаж,снимал с платы,.прямь мистика какая,уже бьюсь какой день.

Самый ! · #159

1)

vitalik101 писал(а): ↑
18 сен 2024, 09:15
снял мбм от другова вэфа

шутите- или издеваетесь?!
он что, там НОВЕЕ или он уже на 100% проверенно рабочий?
2)

vitalik101 писал(а): ↑
18 сен 2024, 15:04
скажите мбм могут влиять на прием и громкость?

Да, иначе для чего они там стоят? А вот на скорость или цветность- нет, ибо оного нет в приёмниках.
3)

vitalik101 писал(а): ↑
18 сен 2024, 15:04
можно мбм проверить не снимая с платы.

практически никакие детали нельзя проверить не демонтирую их из платы, кондёры- как минимум одним концом. И результат будет в рамках "негодный или не знаю", ибо тестер не создаёт рабочие режимы.
4) С громкостью в УНЧ всё проще: подключаете к ВЭФ внешний сигнал, т.е. используете его как УНЧ - пустая шкала. Если с внешнего входа громкость нормальная- см. приёмный тракт, если "тихо"- см. питания или пора менять электролиты . Менять- ВСЕ: стоят копейки, и легче-дешевле чем наугад. Их там аж ПЯТЬ (с питанием шесть) штук.
5) Будьте проще- никакие "режимы транзисторов" там знать не надо, они на громкость не влияют. В кач-ве эксперимента с громкостью можно попробовать впаралель "неизвестному" электролиту подтыкать заведомо исправные: если звук стал лучше- на плате негодный.

svk · #160

vitalik101, у Вас бессистемный подход к ремонту. Вам неоднократно советовали, например, начинать с УНЧ. А Вы обращаетесь с какими-то локальными неисправностями, то громкость не регулируется, то тихо работает, то тембр не регулируется. Бесконечный баян, но результатов же нет. Скачайте "МРБ № 799" отсюда https://rw6ase.narod.ru/index1/radiopri ... idola.html
В нем есть руководство по ремонту ВЭФ-201, то же самое что ВЭФ-202. Описана последовательность ремонта , основные неисправности, советы по настройке, ремонту дорожек платы, замене деталей. Даже если не осилите ремонт по книге, то хоть научитесь грамотно задавать вопросы и понимать советы.

vitalik101 · #161

Самый !, всем спасибо.так электролиты я поменял кроме мбм.может какой бракованный попался. Отвёрткой дотронулся до контакта 12 фон есть, мбм не проверял с донора.думаю что рабочий.

Самый ! · #162

vitalik101 писал(а): ↑
18 сен 2024, 16:46
мбм не проверял с донора.думаю что рабочий

думайте, что аппарат теперь полностью исправен.
Спасает?

vitalik101 · #163

спасает.а других вариантов нет., наконецто работает тембр ,помню что рабочий был приемник,бат отсек погнил,шасси было в норме на запчясти пустил...целая эпопея с вэфом,недавно дв прием пропал.вроде сделал.сейчас осталась чуствительности разобратся.читаю инструкцию по ремонту.

Самый ! · #164

vitalik101 писал(а): ↑
19 сен 2024, 01:24
других вариантов нет

недоступно.
Ведь берёте откуда-то ВЭФ и интернет есть- а значит, и старые комп. платы- пусть с SMD-элементами.
Чисто ради любопытства, можете не отвечать: где Вы "обитаете" что аппараты целиком есть- а никакого электр. "лома" нету?

vitalik101 писал(а): ↑
19 сен 2024, 01:24
рабочий был приемник,бат отсек погнил,шасси было в норме на запчясти пустил

недоступно: зачем рабочий- на запчасти ...
Бат. отсек - "перебирается", в моей теме даже изготовление "новых" контактов в нёго было.

Asmodey · #165

vitalik101, сделайте себе какой-нибудь пробник-генератор ПЧ-НЧ, хотя бы по схеме Сергея Беленецкого. Сил и времени много не отнимет, а копание ВЭФов станет чуточку результативнее.

Самый ! · #166

Asmodey, У него НЕТ (!?) деталей.
Тестер "Приз" имеет встроенными рекомендованные Вами генераторы.

https://www.avito.ru/sankt-peterburg?q= ... n512389272
Или "нахаляву": тож реальный вариант, раз столько приёмников "попадается".

Asmodey · #167

Самый ! писал(а): ↑
21 сен 2024, 12:17
Тестер "Приз"

Тоже подходящий вариант, заодно стрелочным измерительным прибором обзаведется.

vitalik101 · #168

Да. просто подобрал десяток разных вэфов.лень было бат отсек делать.выбрал по лучше шасси с пружинками.Нет тратится на приборы не хочется.надо ещё уметь работать.Я любитель.у меня только тестер.могу проверить транзистор или заменить электролит.так чтобы ремонтам не занимаюсь.Иногда получается сделать бывает нет. Вот такой попался интересный проект

svk · #169

vitalik101 писал(а): ↑
21 сен 2024, 15:47
.Нет тратится на приборы не хочется.надо ещё уметь работать.Я любитель.у меня только тестер

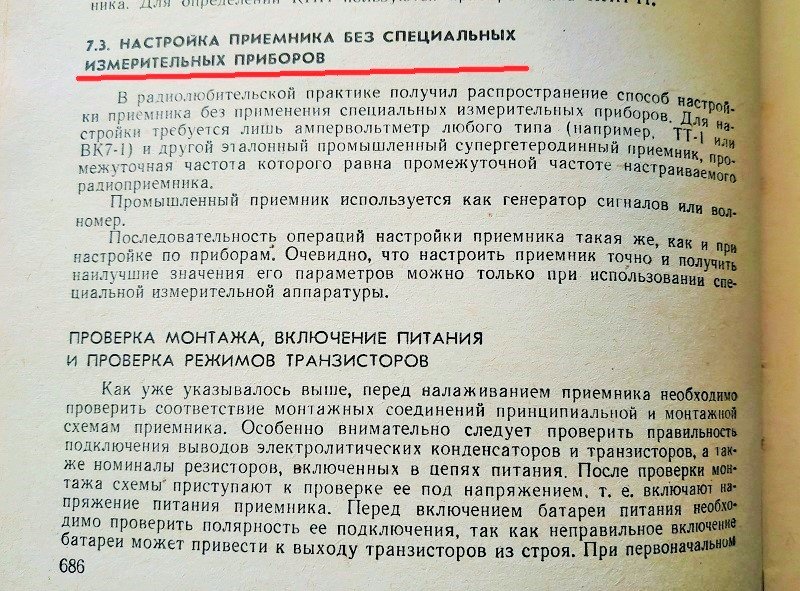

В таком случае скачайте "Справочник по транзисторным радиоприемникам | Белов Е.Ф., Дрызго Е.И.
https://radiohata.com/tv/7758-spravochn ... nikam.html
В нем есть раздел специально для радиолюбителей, имеющих в арсенале лишь авометр. Кроме этого найдете много полезного в виде описаний и схем транзисторных радиоприемников выпущенных за период до выпуска справочника, а также справочные данные по применяемым радиодеталям.

Asmodey · #170

vitalik101 писал(а): ↑
21 сен 2024, 15:47
Вот такой попался интересный проект

Что же руки не отсохли?

vitalik101 · #171

Могут идти помехи от родного блока питание вэфа 202,виде жужжание,на ДВ диапазон?

ДедФеном · #172

svk писал(а): ↑
18 сен 2024, 16:29
vitalik101, у Вас бессистемный подход к ремонту.

Когда я учился у нас в группе из 30 человек истинных фанатов радиодела было человек пять , ну и ещё человек пять среднего уровня , остальные никакие , в старшей группе было то же самое....

vitalik101 писал(а): ↑
21 сен 2024, 22:19
Могут идти помехи от родного блока питание вэфа 202,виде жужжание,на ДВ диапазон?

Нет конечно , но они могут проникать через сеть переменного тока.

svk · #173

ДедФеном писал(а): ↑
21 сен 2024, 23:01
Когда я учился у нас в группе из 30 человек истинных фанатов радиодела было человек пять

Поэтому я не стал поступать в Ташкентский институт связи и не поехал поступать в Московский институт электроники (кстати в тот год там был низкий проходной бал), а поступил в институт инженеров жд. транспорта. Последний находился во дворе моего дома, или наоборот, дом находился во дворе института, что сути не меняет, главное удобство

2vlad · #174

svk писал(а): ↑
22 сен 2024, 02:31
... в Московский институт электроники

Что за институт такой?

svk · #175

2vlad писал(а): ↑
22 сен 2024, 13:49
Что за институт такой?

Если бы я знал). Это отец зондировал вариант вместе с московскими друзьями и теткой. Я так вообще не собирался куда-то ехать и жить в общаге). Уже писал на эту тему, что в первые дни учебы собрали в зале всех, кто сдал на высший бал на стройфак и ПГС. Гонцы из московских и ленинградских профильных вузов приглашали на учебу переводом. Я и тогда, казалось бы и усилий не надо, отказался. Хотя родители советовали, это же МОСКВА! Из знакомых уехала в Ленинград соседка, дочь декана ПГС. После учебы вернулась, даже жениха там не нашла)

vitalik101 · #176

Asmodey, немного вас непонял.я такой приемник нашел.сам удивлен у него свой блок питания.я такое не делаю.вот сейчас разбираюсь с вэфом 317.на мин громкости искажения ,как бы на плохо настроенную станцию.на нормальный громкость все нормально.

Asmodey · #177

vitalik101 писал(а): ↑
22 сен 2024, 19:02
я такое не делаю

Я не про вас писал, а про того кто сделал.

vitalik101 · #178

Asmodey, а понял.ну надо додуматся ведь. Вот ещё

vitalik101 · #179

Пересадка органов удалось.

vitalik101 · #180

Фоннит именно вэфа блок питания, проверил другим приемником.

Asmodey · #181

БП для ВЭФа непременно должен быть стабилизированным.

vitalik101 · #182

Да, видимо родной блок неправильно работает.как проверить не подскажите?

Самый ! · #183

Тестер-то какое напряжение показывает под нагрузкой и без?

vitalik101 · #184

Без нагрузки 9.50 9.60 вольты постепенно растет

Самый ! · #185

Измерения как у исправного.
Проверить с нагрузкой обязательно, и проверить напряжения на стабилитроне.

vitalik101 · #186

С нагрузкой 9.45 вольт.на стабилитроне 9.97 в.заметил,если выключить провод из сети фон пропадает

Asmodey · #187

Махнуть транзистор. Посмотреть, что за конденсатор установлен вместо родного. Сколько в нем мкФ?

vitalik101 · #188

Так было и до замены,фон жужжание.сейчас заменил на 470 мкФ ,15в.вспомнил менял в блоке предохранитель.во вторичке,помню короткнул случайно в приёмнике.

Asmodey · #189

vitalik101 писал(а): ↑
25 сен 2024, 15:01
Так было и до замены,фон жужжание

Это точно фон переменного тока, а не помехи из эфира? Ну там: шумы компьютерных БП, светодиодных ламп, зарядных устройств для телефонов.

vitalik101 · #190

Да точно переменного тока,я проверил приемником имула,на дв чисто принимает, если,приблизить имулу к блоку питания сразу фон, включил вэф 317 жужжание почти нет.

Самый ! · #191

Asmodey, измерение на выходе стабилизатора по постоянке с нагрузкой и без соотв. норме на стабилитрон Д819В- 9- 10,5в.
Т.е. сам стабизизатор типа исправен .
Я щас бы сказал что фильтрующая ёмкость скорее неисправна.

vitalik101 писал(а): ↑
25 сен 2024, 15:01
сейчас заменил на 470 мкФ

а было сколько, и ставите- НОВУЮ?
Что с напряжением на коллекторе транзистора ?

vitalik101 · #192

Было 500мкф 25 в.если правильно померил к, 8.30 вольт.

vitalik101 · #193

На коллекторе 8.87 Вольт

Самый ! · #194

vitalik101, что-то не так. На К. не д.б. такого напряжения.
Проверить диодный мост и конденсатор: для начала пайки-дорожки.
Может Asmodey, и прав: транзистор пробит и питание с моста коротится через стабилитрон. Но тогда стабилитрон д.б. горяченным.

Схему-то хотя бы БП от ВЭФ брали?!

500мкФ- стандарт ПРОШЛОГО века.
470 мкФ- этого, но я так и не понял: ставили НОВУЮ?

vitalik101 · #195

Самый !, да новую, потом поставлю на тысячу,просто сейчас нет других.может неправильно проверил, общий беру с предохранителя.в режиме прозвонкой,диоды проверял.

Самый ! · #196

vitalik101,

vitalik101 писал(а): ↑
25 сен 2024, 15:01
короткнул случайно в приёмнике

так и БАБАХНУЛИ транзистор.

Ёмкость увеличивать не надо, надо НАЙТИ НЕИСПРАВНОСТЬ.

Перечитайте предыд. пост- я его дополнил.

vitalik101 · #197

Самый !, да эту схему брал.теплый стабилитрон.снял транзистор с платы,вроде рабочий проверил.

vzm2 · #198

vitalik101 писал(а): ↑
25 сен 2024, 20:26
общий беру с предохранителя

В смысле??

Самый ! · #199

vzm2 писал(а): ↑
25 сен 2024, 20:42
В смысле??

да-уж, проглядел... Надеюсь, не с FU1...

vitalik101 писал(а): ↑
25 сен 2024, 20:26
общий беру с предохранителя

с "переменки", что бы мерять постоянку ????

Больше 3-х лет копаетесь только с форумом, не знаете, как обозначается "земля-общий" на схемах?!
Как воще тогда что-то меряете ?

Вместо КТ639 можно 814 или лучше 816.

vitalik101 · #200

Я,на форуме зарегистрирован не пользовался. Общий брал с Fu2.больше не откуда.есть кт 817а наверное не пойдет.
