За что отвечает дроссель L2 в строчной развертке

[zoligal]

День добрый!

Объясните пожалуйста.
За какие процессы отвечает катушка РФ 90 ЛЦ-2? И можно ли крутить сердечник без последний для телевизора?

[Serjio]

Регулятор фазы строчной развёртки. Используется для коррекции подушкообразных искажений растра.
Если "подушки" на экране не видно, то лучше не трогать.

[ДедФеном]

Эта катушка перешла по наследству ещё от УЛПЦТ без каких либо изменений сохранив название РФ-90ЛЦ2 (ЛЦ - ламповый цветной) , но в 3-УСЦТ она не регулирует коррекцию подушкообразных искажений , коррекцией занимается модуль СКР ( субмо­дуль коррекции растра СКР). Как правило эту катушку никогда не крутили при настройке телевизора , подушку убирали резистором в модуле СКР.


Согласно модулю МС-3 РФ-90ЛЦ2 это L4:
https://www.radioland.net.ua/contentid-293-page2.html

Коррекция растра и стабилизация размера. Для коррекции растра и стабилизации размера при изменении тока лучей кинескопа в модуле служит схема диодного модулятора и схема управления им (рис. 2)

. В состав схемы входят диоды VD3 — VD5, конденсаторы С6, С8 катушки индуктивности LЗ, L4 и резистор R9.

Во время обратного хода строчной развертки положительный импульс в коллекторной цепи транзистора VТ2 закрывает диоды VD3 — VD5. Под влиянием импульсов обратного хода, поступающих с вывода 11 обмотки трансформатора Т2, в контуре С8 L4 возникают свободные колебания, которые заряжают конденсатор С6. По окончании полупериода колебаний, когда транзистор VТ2 закрыт, открываются демпфирующие диоды VD3—VD5 и начинается прямой ход развертки. Поскольку конденсатор С6 оказывается включенным последовательно в цепь отклоняющих катушек, напряжение на нем находится в противофазе напряжению на отклоняющих катушках. Изменяя напряжение на конденсаторе С6 путем шунтирования его на корпус, можно в определенных пределах регулировать значение отклоняющего тока, а, следовательно, и размер строк. Шунтирование обеспечивается замыканием обкладки конденсатора С6 (левая по схеме) через дроссель L3 на корпус в течение определенной части периода строчной развертки. Оно происходит с помощью схемы управления диодным модулятором, расположенным в субмодуле СКР.

Коррекция геометрических искажений растра. В телевизорах 3УСЦТ, где применяются кинескопы с самосведением электронных лучей, вертикальная коррекция осуществляется за счет определенного распределения витков в кадровых отклоняющих катушках. Горизонтальная коррекция осуществляется с помощью диодного модулятора, который управляется строчными импульсами, изменяющимися по параболическому закону. Элементы управления диодным модулятором расположены в субмодуле СКР-2 (рис. 4). Они состоят из усилителя-формирователя параболического управляющего напряжения, широтно-импульсного модулятора и выходного каскада.

Усилитель-формирователь собран на транзисторе VТ1, на базу которого через контакт 6 соединителя Х7 (А7.1) и резистор R2 поступает пилообразный сигнал кадровой частоты, пропорциональный

току вертикального отклонения. В коллекторной цепи транзистора с помощью конденсатора С1 происходит интегрирование пилообразного сигнала, т. е. преобразование его в сигнал параболической формы.

Плавно регулируемый уровень параболического сигнала кадровой частоты снимается с подстроечного резистора R5 и подается через резистор Rб на базу транзистора VТ2. Широтно-импульсный модулятор собран на транзисторах VТ2 и VТ3 по схеме дифференциального усилителя. Смещение на базе транзистора VТ2

обеспечивается делителем напряжения, образованным резисторами R7, R8. Наряду с параболическим сигналом на базу транзистора VТ2 через конденсатор С5 поступают пилообразные импульсы, формируемые интегрирующей цепочкой R18С6 из строчных импульсов обратного хода.

Амплитуда пилообразных импульсов составляет несколько вольт, поэтому транзистор VТ2 открывается ими до насыщения. В результате в течение времени, пока напряжение на базе превышает уровень закрывания транзистора VТ2, напряжения на резисторе R9 и эмиттере транзистора становятся практически одинаковыми. При этом

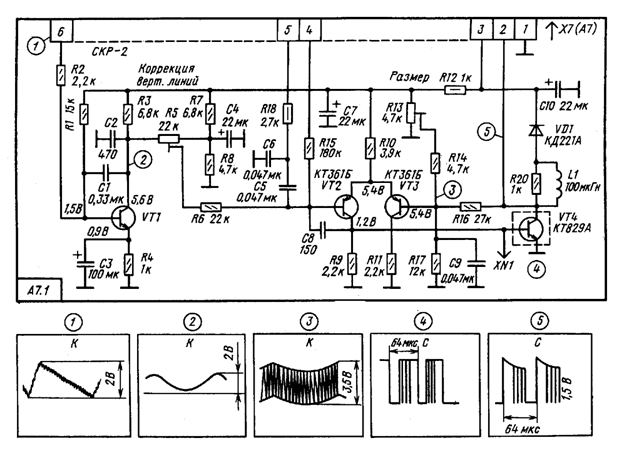

Рис. 4 Принципиальная схема субмодуля коррекции растра СКР-2







на резисторе R9 формируются положительные прямоугольные импульсы строчной частоты. Длительность этих импульсов изменяется от наибольшей в начале периода кадровой развертки к наименьшей в середине и вновь до наибольшей в конце периода.

Импульсы переменной длительности с резистора R9 поступают на базу транзистора VТ4 выходного каскада и открывают его на время своей длительности. Коллектор транзистора VТ4 через контакт 2 соединителя X7 (A7) и дроссель L3 соединен с диодным модулятором VD3 — VD5. Импульсы, длительность которых изменяется по параболическому закону, с коллектора транзистора VТ4 управляют диодным модулятором. Они воздействуют на выходной транзистор строчной развертки VТ2, благодаря чему осуществляется коррекция геометрических искажений по горизонтали.

На другой вход дифференциального усилителя (базу транзистора VТ3) с делителя, образованного резисторами R12, R13, R14 и R17, поступает постоянное напряжение. Для улучшения линейности растра с коллекторной нагрузки транзистора VТ4 через резистор R16 и цепь базы транзистора VТ3 подается напряжение отрицательной обратной связи. Исходный режим работы дифференциального усилителя (размер изображения по горизонтали) устанавливают подстроечным резистором R13. При этом изменяется напряжение на эмиттерах транзисторов VТ2 и VТ3, а следовательно, и длительность формируемых импульсов, управляющих диодным демпфером-модулятором.

В субмодуле СКР-2 осуществляется стабилизация размера изображения при изменении питающего напряжения и тока лучей кинескопа. Для этого на базу транзистора VТ2 через резистор R15 и контакт 4 соединителя Х7 (А7) дополнительно подается постоянное напряжение с выпрямителя на элементах VD7, С12, R20, R22 (см. рис. 3). Увеличение тока лучей кинескопа приводит к возрастанию пульсаций напряжения на выходе умножителя E1 и соответственно переменной составляющей на резисторе R23. В результате увеличивается положительное напряжение, выпрямленное диодом VD7, которое изменяет потенциал базы транзистора VТ2 и тем самым влияет на длительность импульсов на входе диодного модулятора.

Усилитель-формирователь VТ1 и модулятор VТ2, VТ3 получают питание от источника +28 B через контакт 3 соединителя Х7 (А7) и фильтр R12С7. Элементы схемы L1, R20, VD1 в коллекторной цепи транзистора VТ4 предназначены для уменьшения излучения помех.

[Sulphur]

Ельяшкевичем в его книге по 3УСЦТ, помнится, приводилась неисправность про какую-то "змейку" на изображении, и, мол, для её устранения нужно подстроить эту катушку L4 в МС-3.
А вот в модуле МС-41-1, по памяти, убирание сердечника из этой катушки (или хорошее кручение - точно не помню) приводило к увеличению горизонтального размера. Хоть там и вообще другая схема включения её.

[Serjio]

подушку убирали резистором в модуле СКР.

На схеме пальчиком покажи этот резистор.
Специально для сказочников:



МРБ №1095 стр.112 4 абзац сверху.

[Sulphur]

В СКР-2 резистор R5.

[Oleg456]

При настройке телека вращением сердечника катушки РФ 90 ЛЦ-2, добиваются минимального размера изображения по горизонтали, а после выставляют размер резистором R13 если используется модуль корекции СКР-2, или резистором R32 если используется модуль разверток МР-403. Вот только зачем автору всё надо крутить? В лучшем случае если крутить резаки и катушки в МР-403, просто размеры и линейность всю снесет, будет кривое изображение, ну а в худшем, автор уже покрутил катушку и поддал напругу на на трубу, осталось еще крутануть на этом модуле, резак ограничение тока луча на всю, что бы быстенько уничтожить и так чахлый кинескоп.

[Blackbird]

а рядом с ней ДРТ-1 главный террорист смертник в этом тв . Горел три раза после чего я взял большой ферритовый сердечник и намотал толстым проводом аналогичную индуктивность а чтобы уравнять активное еще и мощный резистор последовательно залепил и все стало норм:)

[Oleg456]

ДРТ-1 в строчной развертке 3УСЦТ плавился, если пробивало один из диодов диодного модулятора (выделил красным, чаще всего это был VD5) при этой неисправности не работала корекция по горизонтали и если уменьшить размер по горизонтали, то сразу было видно подушку по бокам.

[zoligal]

При настройке телека вращением сердечника катушки РФ 90 ЛЦ-2, добиваются минимального размера изображения по горизонтали, а после выставляют размер резистором R13 если используется модуль корекции СКР-2, или резистором R32 если используется модуль разверток МР-403. Вот только зачем автору всё надо крутить? В лучшем случае если крутить резаки и катушки в МР-403, просто размеры и линейность всю снесет, будет кривое изображение, ну а в худшем, автор уже покрутил катушку и поддал напругу на на трубу, осталось еще крутануть на этом модуле, резак ограничение тока луча на всю, что бы быстенько уничтожить и так чахлый кинескоп.

Но я его не крутил. Просто для информации.
Спасибо!

[Serjio]

что бы быстенько уничтожить и так чахлый кинескоп.

Дык если он там воронежский, то не жалко...всё равно ему место на помойке.

[zoligal]

При настройке телека вращением сердечника катушки РФ 90 ЛЦ-2, добиваются минимального размера изображения по горизонтали, а после выставляют размер резистором R13 если используется модуль корекции СКР-2, или резистором R32 если используется модуль разверток МР-403. Вот только зачем автору всё надо крутить? В лучшем случае если крутить резаки и катушки в МР-403, просто размеры и линейность всю снесет, будет кривое изображение, ну а в худшем, автор уже покрутил катушку и поддал напругу на на трубу, осталось еще крутануть на этом модуле, резак ограничение тока луча на всю, что бы быстенько уничтожить и так чахлый кинескоп.

Но я его не крутил. Просто для информации.
Спасибо!
Вы упомянули ОТЛ. Я не собираюсь регулировать катушки, но какая из них отвечает за ОТЛ?

[Serjio]

В СКР-2 резистор R5.

Дык в схеме, специально для бестолковых, написано что это регулировка коррекции вертикальных линий. И относится этот регулятор к кадровой развёртке.
На схеме регулятор подушкообразных искажений в виде резистора тоже будет подписан. Вот только в модулях СКР его ни когда не было, как впрочем и в модуле МР-403.

но какая из них отвечает за ОТЛ

Ни какая... Регулятор (в виде переменного резистора) ограничения тока лучей на вашей схеме подписан.
Начинайте читать книжки по устройству и ремонту телевизоров 3УСЦТ и 90% ваших вопросов отпадут сами собой.

[ДедФеном]

Кто занимался ремонтами тот знает - R5 убирает "подушку" , всё остальное разговоры пустые и словоблудие.....
