Чем отличается УНТ-47 от УНТ-47-1?

Сообщение

DKV · #1

Быстро ответа не нашел.

Andrey Smirnov · #2

ТХ4Б?

Shuare · #3

DKV писал(а): ↑
11 фев 2024, 18:18
Быстро ответа не нашел.

Ельяшкевич МРБ-0742 1972г с 64

Andrey Smirnov писал(а): ↑
11 фев 2024, 18:39
ТХ4Б?

Не было в них тиратронов (к счастью)

#4

УНТ-47-1 или УНТ-47-I ?

DKV · #5

На задней стенке - 1
В паспорте, похоже, I

DKV · #6

Был такой Изумруд в Рязани октября 66-го выпуска. Без ручки ПТК, но с паспортом. За 1000. Хотел купить, но не смог приехать. Продали следующему (похоже, под разбор). Но в другом месте есть Изумруд тоже без ручки, но на попе - УНТ-47. Внешность одинакова. Хочу понять, чем отличаются

Shuare · #7

Александр Хрисанов писал(а): ↑
11 фев 2024, 19:52
УНТ-47-1 или УНТ-47-I ?

Ну по крайней мере наш Музей между ними разницу не делает (в отличие от просто УНТ-47)

#8

Римская цифра после 47 - это класс телевизора. Арабская цифра после класса - очерёдность модернизации.

Shuare · #9

Александр Хрисанов писал(а): ↑
11 фев 2024, 21:17
Римская цифра после 47 - это класс телевизора. Арабская цифра после класса - очерёдность модернизации.

У Ельяшкевича УНТ-47 и УНТ-47-I - в разделе унифицированные телевизоры 2 класса. И 1 класс подразумевал диагональ 65 см

ДедФеном · #10

Ответ прост , посмотрте книгу Ельяшкевича. Отличительные особенности УНТ-47/59 без цифры один:

1) Лампа 6Ж1П вместо 6Ж38П
2) Наличие реле в цепи экранирующей сетки 6П36С для одновременного появления изображения и звука , и в связи с этим отсутствие некоторых деталей которые в УНТ-47/59-1 обеспечивают запирание УПЧИ при неработающей строчной развёртке.
3)Остуствие лампы 6Х2П в схеме гашения , вместо неё Д226.
4)Отсутствие резистора 5,1 ома в минусовой цепи выпрямителя.

Это основное , теоретически там должен быть ТВС несколько другой констукции без пластиковой планки с контактами.

Такие телевизоры большая редкость.

Andrey Smirnov писал(а): ↑
11 фев 2024, 18:39
ТХ4Б?

Это называлось УЛППТ-47/59-1.

#11

Shuare писал(а): ↑
11 фев 2024, 22:23

Александр Хрисанов писал(а): ↑
11 фев 2024, 21:17
Римская цифра после 47 - это класс телевизора. Арабская цифра после класса - очерёдность модернизации.
У Ельяшкевича УНТ-47 и УНТ-47-I - в разделе унифицированные телевизоры 2 класса. И 1 класс подразумевал диагональ 65 см

Не очень понятно, какой конкретно мы телевизор обсуждаем.
То, что я написал действовало с 1960 по 1973 год.

ДедФеном · #12

Александр Хрисанов писал(а): ↑
11 фев 2024, 19:52
УНТ-47-1 или УНТ-47-I ?

Спаведливости ради скажу что цифра римская по крайней мере в книге Ельяшкевича , как оно писалось на крышках телевизоров я уже точно не помню , но по моему тоже римская. Применительно к данным телевизорам это означало не класс , а номер разработки. У Ельяшкевича телевизор Первого класса обозначен как ЛТ-65-1 с арабской цифрой означающей класс.

Shuare · #13

Александр Хрисанов писал(а): ↑
11 фев 2024, 22:36
Не очень понятно, какой конкретно мы телевизор обсуждаем.
То, что я написал действовало с 1960 по 1973 год.

Ну а я ссылаюсь на книгу Ельяшкевича 1972 года, где описаны телевизоры с 1957 по 1968 включительно

ДедФеном писал(а): ↑
11 фев 2024, 22:25
Ответ прост , посмотрте книгу Ельяшкевича.

Я про нее и писал - стр 64. А вот набирать текст - лень было

. Я как-то считаю, что у тех, кто занимается телевизорами, все издания Ельяшкевича должны быть (ну хотя бы на компе). У меня так вообще в двух экземплярах - еще и от отца осталось

ДедФеном · #14

У меня издание 1971 года зачитаное мною до дыр и закапаное канифолью ,ещё есть более раннее издание 1964 года.

DKV · #15

Спасибо! У меня Ельяшкевич(и) на другой квартире. Примерно понятно. Я вот просто подумал, что уже и первые УНТ редкость. И пока они еще есть по цене металлов на Авито и в зоне досягаемости (а не в Новосибирске, например) имеет смысл взять.

#16

Классы телевизоров были введены в 1960 году нормалью НИО.202.003.
В этой нормали было три класса, которые обозначались римскими цифрами I, II, III.

Вышедший взамен нормали ГОСТ 18198-72 ввёл дополнительный, IV класс, для переносных телевизоров.

Поэтому если в сокращенном обозначении телевизора есть римская цифра - то это класс телевизора.

Shuare · #17

Александр Хрисанов писал(а): ↑
12 фев 2024, 09:26
Поэтому если в сокращенном обозначении телевизора есть римская цифра - то это класс телевизора.

А с этим как быть?

Это тот же 1972 (1 издание - 1971) Ельяшкевич

#18

У Ельяшкевича в схемах есть транзистор ГТ315.

Shuare · #19

Александр Хрисанов писал(а): ↑
12 фев 2024, 11:11
У Ельяшкевича в схемах есть транзистор ГТ315.

Намек понял

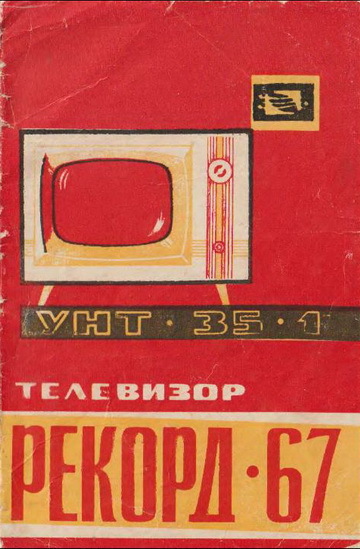

, но все-таки ошибок у него очень мало. Ну не будете же утверждать, что УНТ-35-I 1 класса? Ну и все-таки - 1 класс не мог быть 47см

#20

Я буду утверждать, что в книгах Ельяшкевича масса ошибок.
И что он не различал цифры 1 и I.

#21

И на основе своего опыта рекомендую не пользоваться схемами из книг Ельяшкевича при ремонте телевизоров.
А найти схему из заводской инструкции.

Все схемы в книгах перерисованы с целью попасть в формат книги. И там есть масса ошибок.

#22

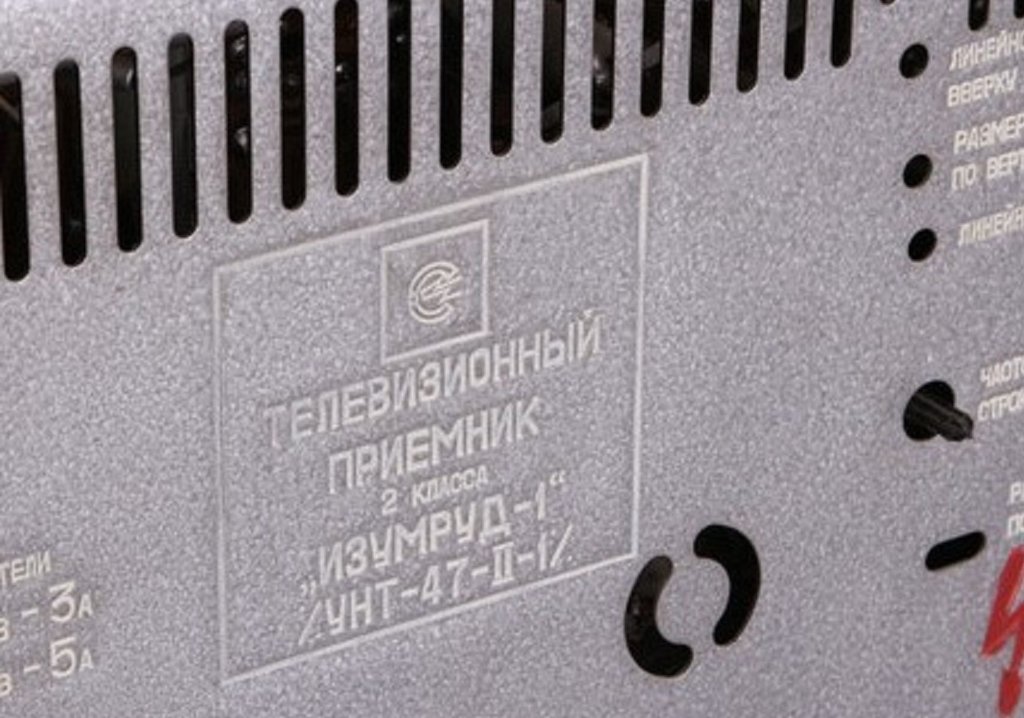

Это скан из книги "Мастер по ремонту телевизоров", М., Связь, 1976 год.
Учебник для ПТУ и техникумов, 4 издание.

ДедФеном · #23

Александр Хрисанов писал(а): ↑
12 фев 2024, 20:42
Я буду утверждать, что в книгах Ельяшкевича масса ошибок.
И что он не различал цифры 1 и I.

Это так , но меня гораздо больше волнует вопрос есть ли на форуме люди которым встречался этот первый вариант с реле в цепи экранирующей сетки 6П36С. Очень хотелось бы увидеть детальные фото внутренномстей этого телевизора.

Shuare · #24

Александр Хрисанов, Был неправ, вспылил (с). Но из всего этого следует, что в нашем Музее надо очень внимательно править описания чуть ли не половину описаний ТВ

ДедФеном · #25

А там много ошибок в музее , так Березка-216 представленна вообще с левым шасси , с ВТ18/02 и ТВС-110Л4 , а на самом деле модели 215 и 216 не отличаются ничем кроме внешнего вида. Схема УНТ-47/59 с реле приложена к некоторым моделям УНТ-47/59-1.

twoporylyj · #26

А зачем от Д226 в схеме гашения вернулись к 6Х2П? Потому что кремниевый диод открывается от 0,5 вольта, а ламповый - от нуля?

ssmmiill · #27

twoporylyj писал(а): ↑
13 фев 2024, 08:20
А зачем от Д226 в схеме гашения вернулись к 6Х2П? Потому что кремниевый диод открывается от 0,5 вольта, а ламповый - от нуля?

да, и обратный ток д226 = 50- 100мкА, а у вакуумного -0мкА.

twoporylyj · #28

И типа, от этого обратный ход был слегка заметен, пока не вернулись к лампе?
Кстати, что-то в схеме «Рассвета-307» не нахожу 6Х2П, там не настолько важно полностью гасить?

ДедФеном · #29

Я пробовал диоды ставить вместо лампы , с диодами полосы вылазят в верхнем углу экрана.

Sulphur · #30

Рассвет, наверно, и по другой схеме собран...

twoporylyj · #31

Но поздние 50- и 61-сантиметровые УЛПТ с 6Х2П, а 40 - без.
Ещё интереснее: 6Х2П и в УНТ-35 нет.

ДедФеном · #32

Так это старые схемы , 70 градусные развёртки , там никогда ничего подобного не было ,просто конденсатор с кадровой на модулятор , и в ранних 110 грудусных Темп-6;7;6М;7М тоже просто конденсатор с кадровой на модулятор , это потом придумали схему с диодами зачем-то.

Рассвет-307 это тот же УНТ-35 только кинескоп чуть осовременили , спрямили углы и приделали бандаж с ушами.

Sulphur · #33

И несколько сантиметров добавили в диагональ, стал 40 см.

twoporylyj · #34

Ну и транзисторов добавили, но при этом 6П13С (!) оставили без изменений. Вот это особенно умиляет: в 50 и 61 см от октальных цоколей избавились давным-давно, а в 40 - продолжали применять.

Sulphur · #35

Видимо, для 40 хватит и этой лампы.

Был в деревне Рекорд-331, там уже 50 см, лампа 6П36С.

ДедФеном · #36

twoporylyj писал(а): ↑
15 фев 2024, 16:36
Ну и транзисторов добавили, но при этом 6П13С (!) оставили без изменений. Вот это особенно умиляет: в 50 и 61 см от октальных цоколей избавились давным-давно, а в 40 - продолжали применять.

Если вы имеете в виду лампы , так в телевизорах с 47,50,59 и 61 кинескопами никогда октальных ламп не было.

Tofiq62 · #37

Ни какой разницы нет.

rekord-61 · #38

ДедФеном писал(а): ↑
11 фев 2024, 22:25
Отличительные особенности УНТ-47/59 без цифры один

А трубу 47лк1Б забыли, не???

rekord-61 · #39

Александр Хрисанов писал(а): ↑
11 фев 2024, 21:17
Римская цифра после 47 - это класс телевизора. Арабская цифра после класса - очерёдность модернизации.

на Изумруд-1 в 70г ужо как надо

old_hippie · #40

ДедФеном писал(а): ↑
11 фев 2024, 23:29
У меня издание 1971 года зачитаное мною до дыр и закапаное канифолью

Нужно было канифоль подсушивать.

old_hippie · #41

ДедФеном писал(а): ↑
15 фев 2024, 16:58
Если вы имеете в виду лампы , так в телевизорах с 47,50,59 и 61 кинескопами никогда октальных ламп не было.

Гм... 6П31С. Сигнал, Дружба, Аврора... Волна.

old_hippie · #42

ДедФеном писал(а): ↑
14 фев 2024, 01:44
Я пробовал диоды ставить вместо лампы , с диодами полосы вылазят в верхнем углу экрана.

Дык, диоды нужны быстродействующие, а не выпрямительные промышленной частоты, общего применения...

ДедФеном · #43

old_hippie писал(а): ↑
15 фев 2024, 22:04

Гм... 6П31С. Сигнал, Дружба, Аврора... Волна.

Сигнал , Волна 43 диагональ , кинескоп 43ЛК9Б , Аврора 47 диагональ но уже с лампой 6П36С.

В Дружбе кинескоп 53ЛК6Б.
